Как поставить гур на ауди 80

Ауди 80 в кузовах B3 и B4 (1986–1995 гг.) изначально комплектовались гидроусилителем руля только в топовых версиях. Владельцы базовых модификаций часто сталкиваются с необходимостью доработки, так как штатное рулевое управление требует значительных физических усилий, особенно на малых скоростях и при парковке. Установка ГУР – не просто модернизация, а решение, которое повышает комфорт и безопасность вождения, снижая риск усталости рук при длительных поездках.

Для самостоятельной установки потребуется комплект ГУР от донорского автомобиля: насос ZF или JTEKT (в зависимости от модели двигателя), рейка с гидроусилителем (номер по каталогу 893 422 065 для B3 или 895 422 065 для B4), шланги высокого и низкого давления, расширительный бачок и кронштейны крепления. Важно учитывать совместимость: на моторы объемом до 1.8 л устанавливается насос с меньшей производительностью (например, от Audi 80 1.6), а для 2.0 и выше – более мощный (от 2.3 или Passat B3). Перед началом работ проверьте состояние рулевой колонки и карданных соединений – износ этих узлов может привести к люфтам после установки ГУР.

Основные сложности при монтаже связаны с подгонкой кронштейнов насоса и прокладкой магистралей. Насос крепится к блоку цилиндров через переходную пластину, которая часто отсутствует в комплекте и требует изготовления по месту. Шланги высокого давления (от насоса к рейке) должны быть армированными, с внутренним диаметром 10 мм, а возвратные – 12 мм. При подключении обязательно используйте новые медные уплотнительные шайбы под штуцеры, чтобы избежать утечек жидкости. Заливка масла (рекомендуется ATF Dexron II или III) проводится при работающем двигателе с прокачкой системы для удаления воздуха.

После установки проверьте отсутствие посторонних шумов от насоса и герметичность соединений. Первые 500 км эксплуатации избегайте резких поворотов руля на месте – это снижает нагрузку на неприработанные детали. Регулярно контролируйте уровень жидкости в бачке: падение уровня может указывать на утечку или износ сальников рейки. При правильном монтаже ГУР снижает усилие на руле до 2–3 кг, что соответствует заводским параметрам топовых версий Audi 80.

Подбор комплектующих для ГУР под модель Ауди 80

Для установки ГУР на Ауди 80 (B3/B4, 1986–1995 гг.) критически важен точный подбор деталей по VIN-коду или году выпуска. Базовый комплект включает насос ZF или TRW (артикулы 034 145 105 A/B для B3, 893 145 105 для B4), рейку с гидроусилителем (034 145 103 для 4-цилиндровых моделей, 035 145 103 для 5-цилиндровых) и шланги высокого/низкого давления (артикулы 034 145 111/112). Оригинальные комплектующие предпочтительнее аналогов: например, насос ZF служит дольше китайских реплик на 30–40%.

При выборе расходников учитывайте специфику двигателя. Для моторов 1.6–2.0 л (PM, RP, ABK) подходит бачок ГУР 034 145 115 с крышкой 034 145 116, для 2.3 л (NG) – усиленный бачок 035 145 115. Жидкость – только ATF Dexron II D или III (например, Febi 06162), объем системы 1.1–1.3 л. Таблица совместимости ключевых деталей:

Проверяйте совместимость крепежа: болты насоса M8×1.25 (артикул N 905 808 01), кронштейн насоса для моторов с кондиционером – 034 145 123. Избегайте универсальных шлангов: они не выдерживают давление 100–120 бар, характерное для систем Ауди. Для моделей с ABS дополнительно потребуется датчик угла поворота руля (443 957 521), если штатная рейка не имеет встроенного сенсора.

Демонтаж старого рулевого механизма без ГУР

Перед началом работ отсоедините клемму «минус» аккумулятора и слейте жидкость из системы охлаждения, если рулевая рейка расположена близко к радиатору. Поднимите переднюю часть автомобиля на подъёмнике или установите на надёжные опоры, предварительно зафиксировав задние колёса противооткатными упорами. Снимите передние колёса и брызговики двигателя для доступа к рулевым тягам и рейке.

Отсоедините рулевые наконечники от поворотных кулаков с помощью съёмника шаровых опор. На моделях Audi 80 B3/B4 используйте ключ на 19 мм для гайки наконечника и шестигранник на 6 мм для контргайки. Если наконечник прикипел, обработайте соединение проникающей смазкой (WD-40, Liquid Wrench) за 15–20 минут до демонтажа. Извлеките шплинты и отверните гайки, затем выпрессуйте наконечники из кулаков.

• Открутите болты крепления рулевой колонки к рейке (два болта М10×1,25, момент затяжки 25 Н·м).
• Снимите защитный кожух рулевого вала (пластиковый или металлический, в зависимости от года выпуска).
• Отсоедините промежуточный вал от рейки, предварительно пометив его положение относительно шлицевого соединения для облегчения последующей сборки.

Отверните гайки крепления рулевой рейки к подрамнику. На Audi 80 используются четыре болта М12×1,5 с моментом затяжки 50 Н·м. Подоприте рейку снизу домкратом или деревянным бруском, чтобы предотвратить её падение при демонтаже. Аккуратно извлеките рейку через левую или правую колёсную арку, в зависимости от компоновки двигателя (переднеприводные модели требуют смещения рейки влево).

Проверьте состояние резиновых втулок крепления рейки – при наличии трещин или деформаций замените их (каталожный номер 893 422 803 для Audi 80 B3). Очистите посадочные места на подрамнике от грязи и ржавчины, используя металлическую щётку и преобразователь ржавчины. Осмотрите рулевые тяги на предмет износа: допустимый люфт в шаровых соединениях не должен превышать 0,5 мм.

При демонтаже рейки обратите внимание на положение регулировочного болта предварительного натяга (расположен на торце рейки у моделей с 1986 года). Зафиксируйте его положение (например, сфотографируйте) для точной установки нового механизма. Если планируется повторное использование старой рейки, промойте её внешние поверхности керосином и продуйте сжатым воздухом для удаления абразивных частиц.

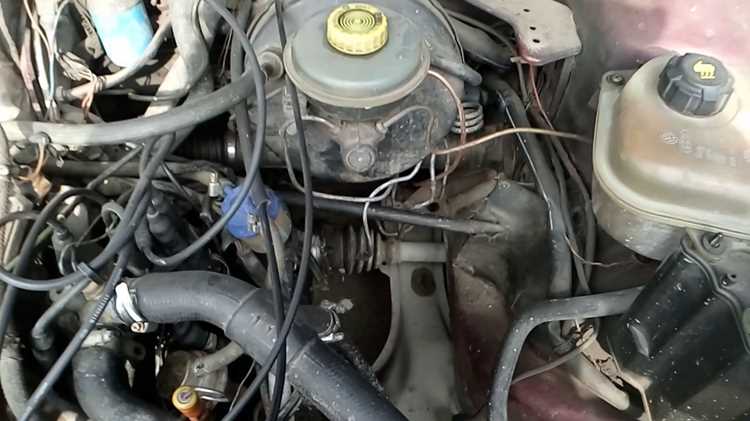

Установка насоса гидроусилителя и его крепление

Перед монтажом насоса ГУР на Ауди 80 проверьте совместимость модели насоса с двигателем. Для бензиновых агрегатов 1.8 и 2.0 л подходит насос ZF с каталожным номером 028 145 105 A, для дизельных 1.6 TD – 028 145 105 B. Убедитесь, что шкив насоса соответствует профилю ремня: для поликлинового ремня 6PK требуется шкив с шестью ручьями, диаметр – 100–110 мм. При установке на штатное место используйте оригинальные кронштейны крепления (номер 893 145 255 для левой стороны блока), так как универсальные аналоги часто не обеспечивают соосность привода.

Насос крепится к блоку цилиндров через два отверстия M8 с моментом затяжки 25–30 Н·м. Перед фиксацией смажьте резьбу болтов медной пастой, чтобы предотвратить прикипание. Расположение насоса должно обеспечивать минимальный изгиб шлангов высокого давления: расстояние от выходного штуцера до рулевой рейки не должно превышать 1,2 м. При установке на двигатели с турбонаддувом сместите насос на 15–20 мм вправо, чтобы избежать контакта с турбиной при тепловом расширении.

Шкив насоса фиксируется на валу через шпонку и затягивается гайкой M14×1,5 с моментом 45–50 Н·м. Перед затяжкой проверьте биение шкива индикатором: допустимое значение – не более 0,1 мм. Ремень привода натягивается роликом с усилием 8–10 кгс, что соответствует прогибу 8–10 мм при нажатии пальцем на середину ветви. Используйте только ремни с маркировкой EPDM (например, Gates 6PK1123), так как резиновые аналоги быстро растрескиваются от масла ГУР.

Подключение шлангов выполняйте в строгой последовательности: сначала шланг высокого давления (от насоса к рейке), затем возвратный (от рейки к бачку). Штуцеры затягивайте динамометрическим ключом: для M16×1,5 – 35–40 Н·м, для M18×1,5 – 45–50 Н·м. После монтажа заполните систему жидкостью Pentosin CHF 11S (или аналогом Febi 06162) до уровня между метками «MIN» и «MAX» на бачке, затем прокачайте систему, вращая руль от упора до упора при работающем двигателе на холостых оборотах.

После установки проверьте отсутствие утечек в местах соединений при давлении 80–100 бар (используйте манометр с переходником на шланг высокого давления). Если насос издает посторонний шум, проверьте соосность шкива с ремнем: допустимое отклонение – не более 1 мм на 100 мм длины. При необходимости отрегулируйте положение насоса прокладками толщиной 0,5–1 мм под кронштейны. Запускайте двигатель только после полной сборки системы, иначе возможен выход из строя подшипников насоса из-за сухого трения.

Монтаж шлангов высокого и низкого давления

Перед установкой шлангов проверьте их маркировку: шланг высокого давления (от насоса к рейке) имеет усиленную оплетку и диаметр 12–14 мм, низкого (обратка) – 10–12 мм. Используйте только оригинальные или сертифицированные аналоги с рабочим давлением не менее 120 бар. Замените все уплотнительные кольца на новые (размер 14×2 мм для высокого давления, 12×1,5 мм для низкого), предварительно смазав их гидравлической жидкостью ATF Dexron III.

Начните с шланга высокого давления: подсоедините его к насосу ГУР, затянув накидную гайку моментом 35–40 Н·м. Избегайте перекосов – резьба должна входить плавно, без усилий. На рейке зафиксируйте шланг болтом M10x1,5 с моментом 25–30 Н·м. Убедитесь, что шланг не касается выпускного коллектора или подвижных элементов подвески – минимальный зазор 20 мм.

Шланг низкого давления крепится к бачку ГУР через штуцер с обратным клапаном. Перед установкой продуйте шланг сжатым воздухом (0,5 бар) для удаления пыли. Затяните хомут на бачке до упора, но не перетягивайте – пластиковый корпус может треснуть. На рейке используйте уплотнительное кольцо 12×1,5 мм и затяните штуцер моментом 18–22 Н·м.

Проложите шланги по заводским креплениям, используя пластиковые хомуты-стяжки через каждые 300–400 мм. Избегайте резких изгибов: радиус кривизны для высокого давления – не менее 80 мм, для низкого – 50 мм. В местах прохода через кузовные отверстия установите резиновые втулки, чтобы исключить перетирание.

После монтажа залейте в бачок 0,8–1,0 л жидкости Dexron III и прокачайте систему: при вывешенных передних колесах медленно вращайте руль от упора до упора 10–15 раз, доливая жидкость по мере необходимости. Уровень должен стабилизироваться между метками «MIN» и «MAX» при работающем двигателе.

Проверьте герметичность соединений под давлением: запустите двигатель, удерживайте руль в крайнем положении 5–7 секунд. Если обнаружены подтеки, подтяните проблемное соединение на 1/4 оборота. Не используйте герметики – они могут забить клапаны насоса или рейки.

Заправка системы гидравлической жидкостью и прокачка

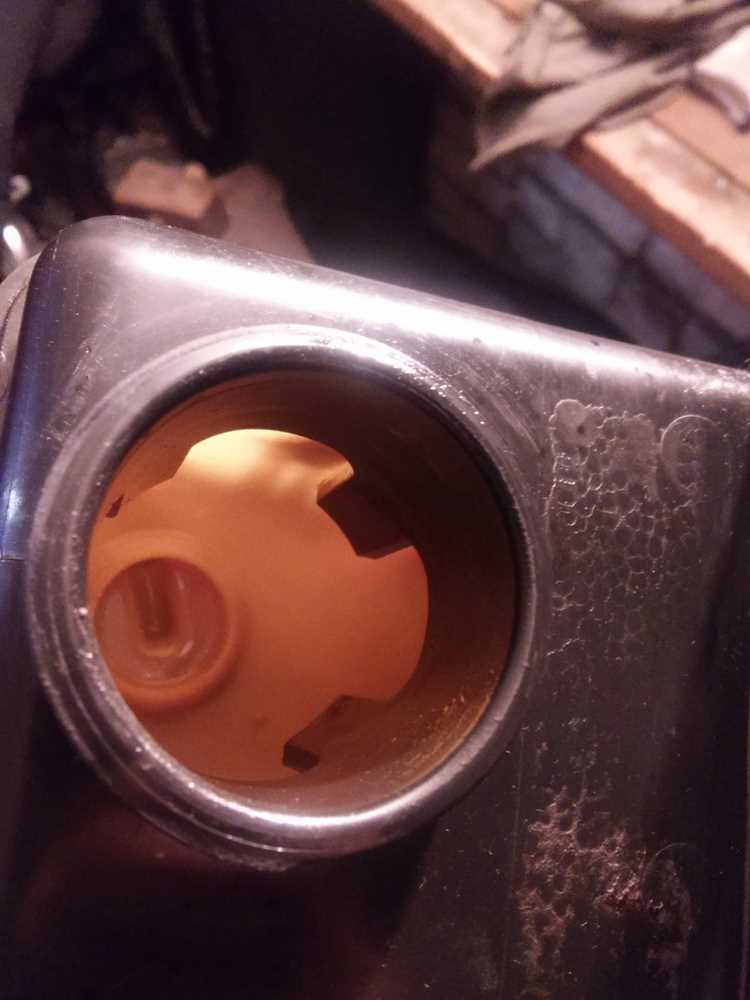

Для заправки используйте только жидкость Pentosin CHF 11S или аналог Febi 06162 – другие составы разрушают резиновые уплотнения ГУР Ауди 80. Объём системы – 1,1 литра, но при первой заправке потребуется до 1,5 литра из-за прокачки. Перед началом снимите крышку бачка, протрите горловину безворсовой салфеткой и проверьте сетчатый фильтр на дне: если он забит, замените бачок целиком – очистка неэффективна.

Установите автомобиль на ровную поверхность, зафиксируйте колёса башмаками и поднимите переднюю часть на домкратах так, чтобы оба колеса свободно вращались. Отсоедините шланг обратки от бачка (нижний тонкий шланг) и опустите его в пустую ёмкость объёмом не менее 2 литров. Заглушите штуцер на бачке подходящей пробкой или болтом М10.

Медленно заливайте жидкость в бачок до верхней метки, одновременно проворачивая руль от упора до упора без запуска двигателя. Следите за уровнем: как только из шланга обратки пойдёт чистая жидкость без пузырьков, прекратите заливку. Подсоедините шланг на место, затяните хомут моментом 2,5 Н·м – перетяжка приведёт к трещинам пластикового штуцера.

Запустите двигатель на 3–5 секунд, затем заглушите. Проверьте уровень в бачке: он должен упасть на 10–15 мм. Долейте жидкость до середины между метками MIN и MAX, избегая перелива – избыток вытечет через сапун и загрязнит моторный отсек. Повторите процедуру 2–3 раза, пока уровень не стабилизируется.

Прокачка с работающим двигателем: оставьте мотор на холостых оборотах (800–900 об/мин), плавно вращайте руль от упора до упора с задержкой в крайних положениях на 2–3 секунды. Следите за бачком: если уровень резко падает, немедленно заглушите двигатель и долейте жидкость. После 5–6 полных циклов проверьте отсутствие пены и пузырьков – их наличие указывает на подсос воздуха в системе.

Опустите автомобиль, проверьте герметичность соединений: подтёки на насосе, рейке или шлангах устраните подтяжкой хомутов или заменой уплотнительных колец. Установите крышку бачка, протрите поверхности вокруг от брызг жидкости – она агрессивна к ЛКП. Через 50–100 км пробега повторно проверьте уровень и при необходимости долейте до метки MAX.

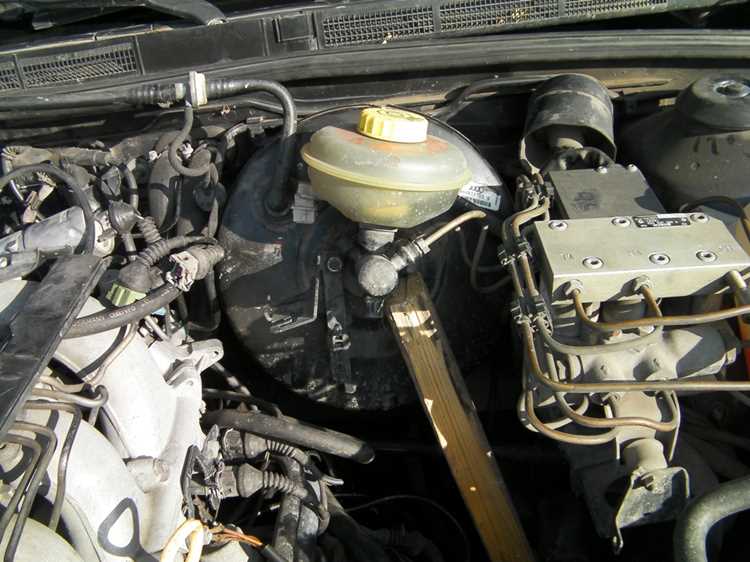

Проверка герметичности и регулировка рулевого управления

После установки ГУР на Ауди 80 проверьте систему на утечки в течение первых 500 км пробега. Осмотрите шланги высокого и низкого давления, места их соединений с насосом, рейкой и бачком. Особое внимание уделите хомутам – они должны быть затянуты моментом 2,5–3 Н·м. При обнаружении масляных подтёков замените уплотнительные кольца (артикул 443 498 039 A для штуцеров насоса) или шланги целиком. Давление в системе при работающем двигателе (800–900 об/мин) должно составлять 70–90 бар – проверьте манометром через штуцер на рейке.

Для диагностики герметичности рейки выполните следующий алгоритм:

• Поднимите переднюю часть автомобиля на подъёмнике, зафиксируйте колёса прямо.
• Запустите двигатель, попросите помощника плавно вращать руль от упора до упора (3–4 цикла).
• Осмотрите корпус рейки, пыльники и шарниры рулевых тяг на предмет просачивания жидкости. Даже незначительные капли указывают на износ сальников (артикул 893 419 055 для внутреннего сальника).
• Проверьте уровень жидкости в бачке – падение более чем на 5 мм за 10 минут свидетельствует о внутренней утечке.

Регулировка рулевого управления сводится к настройке зазора в рейке и проверке люфта. На Ауди 80 с ГУР допустимый суммарный люфт рулевого колеса – не более 10 градусов (≈20 мм по ободу). Для регулировки:

1. Ослабьте контргайку регулировочного винта на корпусе рейки (ключ на 17).
2. Вращайте винт по часовой стрелке до упора, затем отверните на 1/8 оборота (≈45°).
3. Затяните контргайку моментом 30 Н·м, проверьте лёгкость вращения руля – он должен поворачиваться без заеданий, но с ощутимым сопротивлением в среднем положении.

После регулировки протестируйте автомобиль на ходу: при скорости 40–60 км/ч руль должен самостоятельно возвращаться в центральное положение после поворота. Если возврат замедлен или отсутствует, увеличьте предварительный натяг рейки на 1/16 оборота регулировочного винта. При появлении стуков на неровностях ослабьте натяг на аналогичную величину. Запрещается превышать допустимый момент затяжки винта (45 Н·м) – это приведёт к ускоренному износу зубчатого зацепления.
