Емкостной сигнализатор принцип работы и применение

Прибор сигнализирующий емкостной что это такое

Прибор сигнализирующий емкостной что это такое

Емкостные сигнализаторы – это устройства, основанные на изменении электрической емкости при взаимодействии с контролируемой средой. Их работа базируется на принципе конденсаторного эффекта: датчик формирует электрическое поле, а изменение диэлектрической проницаемости среды (например, при появлении жидкости, сыпучих материалов или проводящих объектов) регистрируется как сигнал. Чувствительность таких систем достигает 0,1 пФ, что позволяет детектировать даже минимальные изменения в составе или уровне среды.

Ключевые компоненты емкостного сигнализатора: электроды (обычно два или более), генератор высокочастотного сигнала (от 100 кГц до 1 МГц) и схема обработки. При изменении емкости между электродами (например, при погружении в жидкость) частота или амплитуда сигнала смещается, что фиксируется компаратором. Для повышения точности применяют температурную компенсацию и фильтрацию помех, особенно в промышленных условиях с высоким уровнем электромагнитных наводок.

Области применения емкостных сигнализаторов включают контроль уровня жидкостей (вода, нефтепродукты, химические реагенты) в резервуарах, обнаружение утечек в трубопроводах и мониторинг сыпучих материалов (зерно, цемент, песок). В пищевой промышленности их используют для детекции границы раздела фаз (например, молоко/воздух) с погрешностью не более ±2 мм. Для агрессивных сред (кислоты, щелочи) применяют датчики с защитными покрытиями из PTFE или керамики, выдерживающие температуры до 200°C и давление до 50 бар.

При выборе емкостного сигнализатора учитывайте: диапазон измерений (от 0 до 100 пФ для стандартных моделей), материал электродов (нержавеющая сталь для универсальных задач, золото для высокоточных измерений), степень защиты корпуса (IP67 для влажных сред, IP69K для пищевой промышленности). Для взрывоопасных зон подходят модели с сертификацией ATEX или IECEx. Калибровка датчика проводится по эталонной среде (например, воздух и вода) с использованием прецизионных измерителей емкости.

Емкостной сигнализатор: принцип работы и применение

Емкостной сигнализатор: принцип работы и применение

Емкостной сигнализатор – устройство, регистрирующее изменения электрической емкости между электродами при приближении или касании объекта. Принцип действия основан на формировании электростатического поля между сенсорными пластинами и окружающей средой. Изменение диэлектрической проницаемости в зоне детектирования (например, при появлении человека, жидкости или диэлектрика) вызывает сдвиг частоты колебательного контура или емкости, что фиксируется электронной схемой.

Типовая схема включает генератор высокочастотных колебаний (100 кГц–1 МГц), подключенный к сенсорному электроду, и компаратор, сравнивающий текущую емкость с эталонным значением. Порог срабатывания настраивается резистором или программно, что позволяет адаптировать устройство к конкретным условиям. Для повышения чувствительности используют активное экранирование – дополнительный электрод, компенсирующий паразитные наводки.

Ключевое преимущество – бесконтактное детектирование через неметаллические материалы (стекло, пластик, дерево) толщиной до 10–15 мм. Это делает емкостные сигнализаторы незаменимыми в системах защиты объектов, где механические контакты неприменимы. Например, в охранных системах для контроля целостности витрин или сейфов: сенсор реагирует на приближение руки на расстоянии 5–20 мм, не требуя прямого контакта.

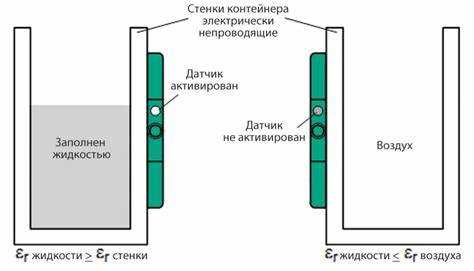

В промышленности устройства применяют для контроля уровня жидкостей в резервуарах. При изменении уровня диэлектрическая проницаемость среды между электродами меняется, что фиксируется сигнализатором. Для воды (ε ≈ 80) порог срабатывания настраивают на 5–10 пФ, для масел (ε ≈ 2–5) – на 1–3 пФ. Важно учитывать температурную зависимость диэлектрических свойств: при колебаниях ±20°C погрешность может достигать 15%.

В медицинском оборудовании емкостные датчики используют для мониторинга дыхания пациентов. Сенсор, размещенный под матрасом, регистрирует микроперемещения грудной клетки за счет изменения емкости на 0,1–0,5 пФ. Для фильтрации помех применяют алгоритмы цифровой обработки сигнала, исключающие ложные срабатывания от вибраций или электромагнитных наводок.

При выборе сигнализатора критически важны три параметра: чувствительность, время отклика и устойчивость к помехам. Для задач с высоким уровнем электромагнитных шумов (например, вблизи мощных двигателей) рекомендуются модели с гальванической развязкой и фильтрами нижних частот. Время срабатывания типовых устройств составляет 50–200 мс, что достаточно для большинства приложений, но для систем безопасности с высокими требованиями к быстродействию выбирают модели с откликом ≤10 мс.

Монтаж сенсоров требует соблюдения правил: расстояние между электродами и металлическими конструкциями должно быть не менее 50 мм, а кабели экранированы. Для наружного применения используют герметичные корпуса с классом защиты IP67 и выше. При работе в условиях высокой влажности (более 90%) рекомендуется покрывать электроды гидрофобным составом, чтобы избежать ложных срабатываний из-за конденсата.

Современные емкостные сигнализаторы интегрируются с микроконтроллерами через интерфейсы I2C или SPI, что позволяет реализовать адаптивные алгоритмы калибровки. Например, автоматическая подстройка порога срабатывания при изменении температуры или влажности. Для массового производства выпускаются модули с предустановленными настройками, например, серия CAP1203 от Microchip, поддерживающая до 8 каналов с разрешением 0,05 пФ.

Как формируется электрическое поле в емкостных датчиках

Как формируется электрическое поле в емкостных датчиках

Электрическое поле в емкостных датчиках возникает за счет подачи переменного напряжения на электроды, выполняющие роль обкладок конденсатора. Частота сигнала варьируется от 10 кГц до 1 МГц в зависимости от материала объекта и требуемой чувствительности. Например, для детектирования диэлектриков с низкой проницаемостью (ε<5) оптимальны частоты 50–200 кГц, тогда как для металлов или жидкостей с ε>50 используют диапазон 500 кГц–1 МГц. Напряжение возбуждения обычно составляет 1–10 В, чтобы избежать пробоя и минимизировать энергопотребление.

Конструкция электродов определяет форму и распределение поля. Основные типы:

  • Плоскопараллельные – два параллельных проводника, поле между которыми однородно на расстоянии до 0,5 от ширины электрода. Применяются для точного измерения уровня жидкостей в резервуарах.
  • Кольцевые – концентрические электроды, поле сфокусировано в зазоре между ними. Эффективны для детектирования объектов малого размера (например, капель воды) на расстоянии до 5 мм.
  • Гребенчатые – чередующиеся проводники, поле проникает в материал на глубину до 10 мм. Используются в датчиках приближения для неметаллических поверхностей.

Диэлектрическая проницаемость среды между электродами критически влияет на параметры поля. При ε=1 (воздух) емкость минимальна, при ε=80 (вода) – возрастает в 80 раз. Для компенсации влияния влажности или температуры применяют дифференциальные схемы с эталонным электродом, изолированным от внешней среды. Например, в датчиках уровня топлива эталонный электрод размещают в герметичном отсеке с известной ε.

Расстояние до объекта и его геометрия искажают поле, что используется для детектирования. При приближении объекта к электроду на расстояние, равное 0,1–0,3 от его линейных размеров, емкость увеличивается на 10–50%. Для повышения чувствительности на малых дистанциях (до 1 мм) применяют электроды с заостренными краями – напряженность поля в таких зонах возрастает в 3–5 раз. В промышленных датчиках приближения порог срабатывания настраивают под конкретный материал: для стекла (ε=6) – 3–5 пФ, для дерева (ε=2–4) – 1–2 пФ.

Для стабилизации поля в условиях помех используют экранирование. Активный экран – дополнительный электрод, на который подается сигнал той же частоты и фазы, что и на основной, но с меньшей амплитудой. Это создает «барьер» для внешних полей, снижая ложные срабатывания на 70–90%. В высокочастотных датчиках (1 МГц) экран выполняют из фольгированного полиимида толщиной 0,1–0,2 мм, в низкочастотных (50 кГц) – из сетки с ячейкой 0,5 мм.

Основные схемы подключения сигнализаторов к системам контроля

Основные схемы подключения сигнализаторов к системам контроля

Наиболее распространенная схема – двухпроводное подключение с токовым выходом 4–20 мА. Сигнализатор интегрируется в цепь питания контроллера, где изменение емкости преобразуется в аналоговый сигнал. Преимущество: минимальная длина кабеля (до 1000 м) и устойчивость к помехам. Для корректной работы требуется источник питания 24 В DC и нагрузочный резистор 250–500 Ом на стороне приемника. Применяется в системах с PLC или промышленными контроллерами, где критична точность передачи данных.

Трехпроводная схема с отдельным питанием и сигнальным проводом используется для сигнализаторов с дискретным выходом (например, релейным или транзисторным). Напряжение питания – 12–36 В DC, выходной сигнал – «сухой контакт» или открытый коллектор. Допустимая длина линии – до 300 м при сечении провода 0,75 мм². Подходит для простых систем мониторинга, где требуется только фиксация превышения порогового уровня (например, контроль уровня жидкости в резервуарах).

undefinedТрехпроводная схема</em> с отдельным питанием и сигнальным проводом используется для сигнализаторов с дискретным выходом (например, релейным или транзисторным). Напряжение питания – 12–36 В DC, выходной сигнал – «сухой контакт» или открытый коллектор. Допустимая длина линии – до 300 м при сечении провода 0,75 мм². Подходит для простых систем мониторинга, где требуется только фиксация превышения порогового уровня (например, контроль уровня жидкости в резервуарах).»></p>
<p>Для распределенных систем с несколькими сигнализаторами оптимальна <strong>схема с шиной RS-485</strong>. Каждое устройство подключается к общей двухпроводной линии (витая пара) с терминаторами 120 Ом на концах. Протокол Modbus RTU позволяет адресовать до 247 устройств на одной шине, обеспечивая передачу данных на расстояние до 1200 м. Скорость обмена – 9600–115200 бод. Требует гальванической развязки (оптроны или изолированные преобразователи) для защиты от помех. Применяется в автоматизированных комплексах с централизованным сбором данных.</p>
<h2>Типовые материалы и среды для обнаружения емкостными методами</h2>
<p><img decoding=

Емкостные сигнализаторы эффективно работают с материалами, диэлектрическая проницаемость которых существенно отличается от воздуха (ε ≈ 1). К ним относятся жидкости с ε от 2 (углеводороды) до 80 (вода), сыпучие вещества (зерно, цемент, песок) с ε в диапазоне 2–5, а также твердые тела: стекло (ε ≈ 4–7), пластики (ε ≈ 2–6) и керамика (ε ≈ 5–10). Критическое значение имеет не только абсолютное значение ε, но и его контраст с окружающей средой – минимальный порог обнаружения достигается при разнице ε ≥ 1,5. Для повышения чувствительности в системах с низким контрастом применяют компенсационные схемы с эталонными конденсаторами.

В промышленных условиях емкостные методы используют для контроля уровня агрессивных сред: кислот (ε ≈ 5–50), щелочей (ε ≈ 20–60) и растворителей (ε ≈ 2–30). При работе с электропроводными жидкостями (растворы солей, расплавы металлов) требуется изоляция датчика фторопластом или керамикой толщиной 0,5–2 мм – это предотвращает короткое замыкание и искажение сигнала. Для вязких сред (масла, гудрон) оптимальны датчики с гладкой поверхностью и антиадгезионным покрытием, снижающим налипание.

Сыпучие материалы детектируются при условии стабильной плотности засыпки: колебания влажности на 1% изменяют ε на 0,1–0,3, что требует калибровки под конкретный продукт. Для зерна (ε ≈ 3–4) и муки (ε ≈ 2–3) применяют датчики с рабочей частотой 100–500 кГц, минимизирующей влияние пыли. В случае металлических порошков (ε ≈ 10–100) используют экранированные электроды с заземлением для исключения паразитных емкостей.

Особые требования предъявляются к обнаружению материалов с низкой ε: пенопласт (ε ≈ 1,03), древесина (ε ≈ 2–6 в зависимости от влажности), текстиль (ε ≈ 1,5–3). Здесь критична точность измерений – погрешность не должна превышать ±0,1 пФ. Для таких задач рекомендуются датчики с автоподстройкой чувствительности и температурной компенсацией, так как ε большинства материалов изменяется на 0,1–0,5% на каждый градус Цельсия.

Настройка чувствительности и калибровка приборов на объекте

Настройка чувствительности и калибровка приборов на объекте

Калибровка емкостных сигнализаторов начинается с установки базового уровня сигнала в отсутствие контролируемого материала. Для этого прибор переводят в режим настройки, удерживая кнопку «Calibrate» 5–10 секунд до появления индикации «Zero». Датчик должен находиться на расстоянии не менее 150 мм от металлических поверхностей и других источников помех. В таблице ниже приведены рекомендуемые стартовые параметры для различных сред:

Тип материала Начальная чувствительность (мВ/пФ) Допустимый диапазон корректировки
Сухие сыпучие (зерно, песок) 0,8–1,2 ±30%
Влажные материалы (уголь, глина) 1,5–2,0 ±25%
Жидкости (вода, масла) 2,2–3,0 ±20%

После установки нулевого уровня проводят калибровку по эталонному образцу материала. Образец помещают на фиксированном расстоянии от датчика (обычно 10–30 мм) и регулируют чувствительность потенциометром до срабатывания индикатора «Signal». Для приборов с цифровой настройкой используют шаг 0,1 пФ. Критическое значение – стабильное срабатывание при минимальном изменении емкости на 0,3–0,5 пФ. При работе с агрессивными средами (кислоты, щелочи) порог срабатывания увеличивают на 15–20% для компенсации коррозионных изменений электрода.

Финальный этап – проверка гистерезиса. Датчик тестируют на срабатывание и отпускание при медленном приближении/удалении материала. Разница между порогами должна составлять 5–10% от установленного значения чувствительности. Для объектов с вибрацией (конвейеры, бункеры) гистерезис увеличивают до 15–20%, чтобы исключить ложные срабатывания. Результаты калибровки фиксируют в журнале с указанием даты, типа материала и параметров настройки.
