Проектирование электроустановок требует точного расчета количества и расположения электрических точек (розеток, выключателей, светильников) в соответствии с действующими нормативами. Основным документом, регламентирующим эти требования, является СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». В жилых помещениях минимальное количество розеток на комнату площадью до 10 м² составляет 3 шт., свыше 10 м² – 5 шт. на каждые 10 м², но не менее 3. Для кухонь норма увеличивается до 5 розеток при площади до 8 м² и 8 розеток при большей площади.

Расстояние от розеток до дверных и оконных проемов должно быть не менее 0,1 м, а до газопроводов – не менее 0,5 м. Выключатели общего освещения устанавливаются на высоте 0,8–1,7 м от пола, со стороны дверной ручки. В ванных комнатах и санузлах розетки допускаются только при наличии разделительного трансформатора или УЗО с током утечки не более 30 мА, при этом расстояние от них до источников воды должно быть не менее 0,6 м.

Для общественных зданий нормы зависят от функционального назначения помещений. В офисах на каждые 6 м² рабочей площади предусматривается не менее одной розетки, в конференц-залах – одна розетка на каждые 4 м². В медицинских учреждениях розетки в палатах размещаются на высоте 1,3 м от пола, с шагом не более 2 м вдоль стен. При расчете учитывается суммарная мощность подключаемых приборов: для жилых помещений – не менее 2,5 кВт на группу, для кухонь – до 4 кВт.

Особое внимание уделяется зонам с повышенной опасностью. В подвалах, чердаках и технических помещениях розетки устанавливаются только при необходимости, с обязательным применением влагозащищенных моделей (IP44 и выше). В детских учреждениях используются розетки с защитными шторками, а высота их установки не должна превышать 1,8 м. При проектировании учитывается также коэффициент одновременности: для жилых зданий он принимается равным 0,7, для общественных – 0,8–1,0 в зависимости от нагрузки.

Определение минимального количества розеток и выключателей для жилых помещений

Определение минимального количества розеток и выключателей для жилых помещений

Минимальное количество розеток в жилых комнатах регламентируется СП 256.1325800.2016 и зависит от площади помещения. Для комнат до 10 м² предусмотрено не менее 3 розеток, свыше 10 м² – 5 розеток на каждые 10 м², но не менее 5 штук. В кухнях требования жестче: на каждые 3 м² рабочей зоны – 1 розетка, но не менее 4 штук. Для кухонь площадью до 8 м² допускается 3 розетки. В ванных комнатах устанавливают не менее 2 розеток с классом защиты IP44, если площадь превышает 4 м².

Выключатели размещают у входной двери на высоте 0,8–1,0 м от пола. В жилых комнатах достаточно одного выключателя на помещение, если его площадь не превышает 20 м². Для больших комнат (спальни, гостиные) рекомендуется предусмотреть дополнительные выключатели у кровати или дивана. В коридорах длиной более 10 м устанавливают два выключателя: у входа и в конце коридора. В санузлах выключатели монтируют снаружи помещения.

  • Спальня (12 м²): 5 розеток, 2 выключателя (у входа и у кровати).
  • Кухня (10 м²): 4 розетки (рабочая зона), 1 выключатель у входа.
  • Ванная (6 м²): 2 розетки IP44, выключатель снаружи.
  • Коридор (12 м): 2 розетки, 2 выключателя (по концам).

Для помещений с особыми условиями (например, гардеробные, кладовые) розетки не обязательны, но допускается установка одной розетки на каждые 10 м². В детских комнатах розетки размещают на высоте не менее 1,8 м или используют модели с защитными шторками. При проектировании учитывают расположение мебели и бытовой техники: розетки не должны закрываться шкафами или диванами. Нарушение норм влечет за собой отказ в приемке объекта или необходимость переделки.

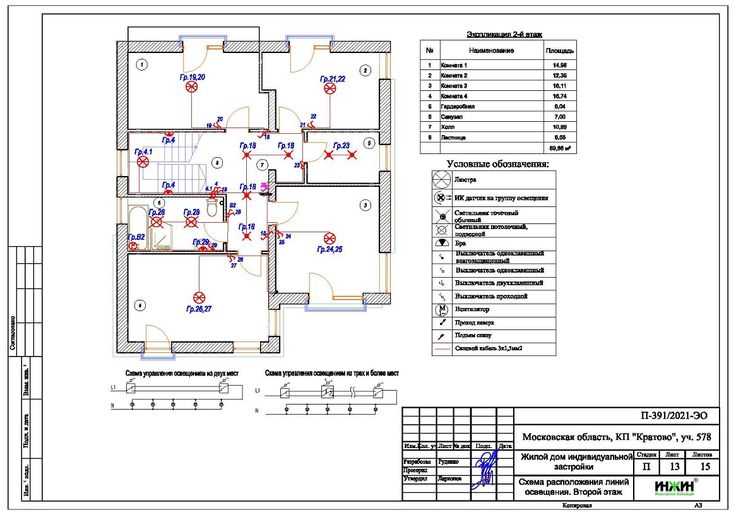

Расчет нагрузки на электрическую сеть при проектировании точек подключения

Расчет нагрузки на электрическую сеть при проектировании точек подключения

Проектирование точек подключения начинается с определения суммарной мощности потребителей. Для жилых помещений нормативы регламентируют удельную мощность: 3–5 кВт на квартиру в домах с газовыми плитами и 7–10 кВт – с электрическими. В офисах и административных зданиях расчет ведут по коэффициенту спроса: 0,6–0,8 для освещения, 0,4–0,7 для розеточных групп. При превышении 15 кВт на одну линию требуется согласование с энергоснабжающей организацией.

Коэффициент одновременности учитывает вероятность включения всех приборов. Для бытовых сетей он составляет 0,7–0,9, для производственных – 0,3–0,5. Например, при подключении 10 розеток с нагрузкой по 1,5 кВт каждая расчетная мощность составит 10 × 1,5 × 0,7 = 10,5 кВт. Игнорирование этого параметра приводит к перегрузке кабелей и автоматических выключателей.

Сечение проводников выбирают по таблицам ПУЭ с учетом допустимого длительного тока. Для медных кабелей при нагрузке 10 кВт и напряжении 220 В требуется сечение 6 мм² (ток 45 А), при 380 В – 2,5 мм² (ток 15 А). Алюминиевые проводники требуют увеличения сечения на 1–2 ступени. Падение напряжения не должно превышать 5% на участке от ввода до самой удаленной точки.

Автоматические выключатели подбирают по номинальному току с запасом 10–20%. Для линии с расчетным током 25 А устанавливают автомат на 32 А. Использование устройств с завышенными параметрами снижает защиту от перегрузок. Дифференциальные автоматы выбирают с током утечки 30 мА для розеточных групп и 10 мА – для ванных комнат.

Распределение нагрузки по фазам в трехфазных сетях должно быть равномерным. Допустимый перекос – не более 15%. Например, при общей мощности 30 кВт нагрузка на каждую фазу не должна превышать 11,5 кВт. Неравномерное распределение вызывает перегрев нулевого проводника и срабатывание защитных устройств.

Для временных подключений (строительные площадки, ярмарки) применяют коэффициент спроса 0,3–0,4. Расчет ведут по максимальной мощности оборудования с учетом графика работы. Например, сварочный аппарат на 20 кВт при коэффициенте 0,4 дает расчетную нагрузку 8 кВт. Подключение без учета режима эксплуатации приводит к аварийным отключениям.

Документация по расчету включает однолинейную схему, спецификацию оборудования и таблицу нагрузок. В схеме указывают марки кабелей, номиналы автоматов и точки подключения. Таблица содержит перечень потребителей, их мощность, коэффициенты спроса и расчетные токи. Отсутствие этих данных делает проект непригодным для согласования в надзорных органах.

Нормативные требования к размещению розеток в кухнях и санузлах

Нормативные требования к размещению розеток в кухнях и санузлах

В кухнях розетки устанавливаются с учетом зон функционального назначения. Согласно СП 256.1325800.2016, над рабочей поверхностью (столешницей) розетки монтируются на высоте 100–150 мм от ее уровня, но не менее 600 мм от пола. Расстояние между соседними розетками – не более 1200 мм, чтобы обеспечить доступность для подключения бытовых приборов. В зоне мойки и варочной панели розетки запрещены в радиусе 600 мм от источников воды и нагревательных элементов.

Для стационарных приборов (холодильник, посудомоечная машина, духовой шкаф) розетки размещаются на высоте 100–300 мм от пола. Если техника встраиваемая, допускается установка розетки в соседнем шкафу на высоте до 1000 мм, но с обязательным использованием влагозащищенных моделей (IP44 и выше). Для вытяжки розетка монтируется на высоте 1800–2000 мм от пола, с отступом 200 мм от края шкафа.

В санузлах розетки разрешены только в зоне 3 по ГОСТ Р 50571.7.701-2013, где расстояние от источников воды (душ, раковина, ванна) составляет не менее 600 мм по горизонтали и 2250 мм по вертикали. Высота установки – 900–1200 мм от пола, но не ниже 150 мм от верхнего края раковины. Исключение – розетки для стиральных машин, которые допускается размещать на высоте 300–500 мм от пола при условии использования УЗО с током утечки не более 30 мА.

В ванных комнатах площадью менее 8 м² установка розеток запрещена, если нет возможности соблюсти минимальные расстояния. Для электробритв и фенов допускается использование розеток со встроенным трансформатором, подключенных через разделительный трансформатор или УЗО. Все розетки в санузлах должны иметь степень защиты не ниже IP44 и крышки, предотвращающие попадание брызг.

В кухнях с электрическими плитами розетка для подключения устанавливается на высоте 100–150 мм от пола, сбоку от плиты на расстоянии не менее 200 мм. Если плита индукционная, розетка должна быть рассчитана на ток не менее 32 А. Для газовых плит розетка размещается на высоте 1000–1200 мм от пола, чтобы исключить нагрев кабеля от конфорок.

В многоквартирных домах розетки в кухнях и санузлах должны подключаться к отдельным линиям с автоматическими выключателями: 16 А для розеток общего назначения, 25 А для мощных приборов (электроплита, бойлер). Запрещается использовать удлинители и тройники в зонах повышенной влажности. Кабель для подключения розеток в санузлах должен быть медным, сечением не менее 2,5 мм², с двойной изоляцией.

При проектировании розеток в кухнях-столовых учитывается расположение обеденной зоны. Розетки для подключения мелкой бытовой техники (кофеварка, блендер) устанавливаются на высоте 1000–1200 мм от пола, с шагом 600–800 мм. Если кухня совмещена с гостиной, розетки для телевизора и аудиосистемы монтируются на высоте 300–500 мм от пола, с учетом расположения мебели.

В санузлах с душевыми кабинами без поддона розетки размещаются не ближе 1000 мм от края кабины. Для подключения водонагревателей проточного типа розетка устанавливается на высоте 1500–1800 мм от пола, с обязательным заземлением и защитой УЗО. В общественных санузлах розетки запрещены, за исключением специально оборудованных мест для инвалидов, где допускается установка влагозащищенных розеток на высоте 500–1000 мм от пола.

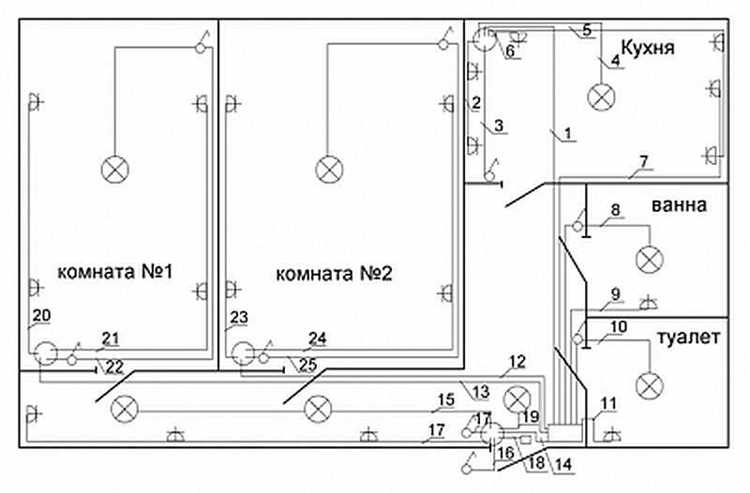

Выбор сечения кабеля для подключения электрических точек в зависимости от мощности

Выбор сечения кабеля для подключения электрических точек в зависимости от мощности

Сечение кабеля определяется по току нагрузки, который рассчитывается по формуле: I = P / (U × cosφ), где P – мощность (Вт), U – напряжение (220 В для однофазной сети, 380 В для трехфазной), cosφ – коэффициент мощности (0,95 для бытовых приборов). Для розеток общего назначения с нагрузкой до 3,5 кВт (16 А) достаточно медного кабеля сечением 2,5 мм². При подключении мощных потребителей (электроплиты, бойлеры) требуется увеличение сечения: 4 мм² для 5,5 кВт (25 А), 6 мм² для 7,2 кВт (32 А).

Для трехфазных сетей (380 В) расчет ведется по формуле: I = P / (√3 × U × cosφ). Например, при мощности 15 кВт ток составит ~23 А, что требует кабеля сечением 4 мм² (медь). При длине линии свыше 30 м учитывают падение напряжения: на каждые 10 м добавляют 5% к расчетному сечению. Для алюминиевых проводников сечение увеличивают в 1,5 раза из-за меньшей проводимости.

В таблице приведены минимальные сечения кабелей для типовых нагрузок (медные жилы, однофазная сеть 220 В, cosφ = 0,95):

— до 2,2 кВт (10 А) – 1,5 мм²;

— 2,2–3,5 кВт (16 А) – 2,5 мм²;

— 3,5–5,5 кВт (25 А) – 4 мм²;

— 5,5–7,2 кВт (32 А) – 6 мм²;

— свыше 7,2 кВт – 10 мм² и более.

При выборе кабеля учитывают условия прокладки: в гофре или трубе сечение увеличивают на 10–20% из-за ухудшенного теплоотвода. Для скрытой проводки в стенах допускается использование кабелей с меньшим сечением, чем для открытой, но не ниже норм ПУЭ. В помещениях с повышенной влажностью (ванные, кухни) применяют кабели с двойной изоляцией (ВВГнг-LS) и сечением на ступень выше расчетного.

Для групповых линий (несколько розеток на одном кабеле) суммируют мощности всех подключаемых приборов с коэффициентом одновременности 0,7–0,8. Например, три розетки по 2 кВт каждая требуют кабеля сечением 4 мм² (суммарная мощность 6 кВт × 0,7 = 4,2 кВт). Запрещается использовать кабели сечением менее 1,5 мм² для силовых цепей, даже при малой нагрузке – это нарушает требования безопасности.

Особенности расчета точек освещения в помещениях с разными функциональными зонами

Особенности расчета точек освещения в помещениях с разными функциональными зонами

В помещениях с комбинированными функциональными зонами расчет точек освещения требует дифференцированного подхода. Для рабочих зон (кухни, кабинеты) нормируемая освещенность составляет 300–500 лк, тогда как в зонах отдыха (гостиные, спальни) достаточно 150–200 лк. При этом коэффициент запаса для светодиодных светильников принимается равным 1,2, а для ламп накаливания – 1,4. Расположение светильников должно учитывать высоту потолков: при высоте до 2,7 м оптимальное расстояние между точками – 1,5–2 м, при высоте 3–3,5 м – 2–2,5 м.

В ванных комнатах и санузлах расчет освещения осложняется требованиями к влагозащите. Светильники должны иметь степень защиты не ниже IP44, а освещенность в зоне зеркала – не менее 300 лк. Для равномерного распределения света рекомендуется использовать 2–3 точечных светильника мощностью 5–7 Вт/м² или один потолочный светильник с рассеивателем. В таблице ниже приведены нормы освещенности для типовых функциональных зон:

Функциональная зона Нормируемая освещенность (лк) Рекомендуемая мощность светильников (Вт/м²)
Рабочая зона (кухня, кабинет) 300–500 15–20
Зона отдыха (гостиная, спальня) 150–200 8–12
Ванная комната (общая зона) 200 10–15
Коридор, прихожая 100–150 5–8

В детских комнатах и учебных помещениях освещение должно обеспечивать равномерное распределение света без теней. Для этого используют комбинацию общего освещения (потолочные светильники) и локального (настольные лампы). Освещенность на рабочей поверхности стола должна быть не менее 500 лк, а цветовая температура светильников – 4000–5000 К для снижения утомляемости. Расстояние от светильника до рабочей зоны не должно превышать 0,6 м.

В торговых залах и офисах расчет точек освещения зависит от типа деятельности. Для зон с компьютерной техникой освещенность ограничивается 300 лк во избежание бликов на экранах, а в выставочных зонах достигает 750 лк. При использовании светодиодных панелей шаг установки составляет 1,2–1,5 м при высоте потолков 3 м. Для акцентного освещения применяют направленные светильники с углом рассеивания 15–30° и мощностью 10–15 Вт.

В производственных помещениях нормы освещенности регламентируются СНиП 23-05-95 и зависят от разряда зрительных работ. Например, для работ высокой точности (разряд II) требуется 1000–2000 лк, а для грубых работ (разряд VI) – 50 лк. Коэффициент пульсации не должен превышать 10% для светодиодных источников и 20% для люминесцентных. Расчет количества светильников ведется по формуле: N = (E × S × Kз) / (F × η), где E – нормируемая освещенность, S – площадь помещения, Kз – коэффициент запаса, F – световой поток одного светильника, η – коэффициент использования.

Учет требований ПУЭ при прокладке проводки к розеткам и выключателям

Учет требований ПУЭ при прокладке проводки к розеткам и выключателям

Правила устройства электроустановок (ПУЭ, 7-е издание) регламентируют минимальные сечения проводников для розеточных групп и цепей освещения. Для медных кабелей к розеткам с номинальным током до 16 А применяют сечение не менее 2,5 мм² (п. 7.1.34), а для выключателей – 1,5 мм². Алюминиевые проводники запрещены в жилых помещениях (п. 7.1.34), за исключением реконструкции существующих сетей с сечением от 16 мм². При расчете нагрузки учитывают коэффициент одновременности: для 3–5 розеток – 0,7, для 6 и более – 0,6 (п. 6.2.2).

Прокладка кабелей к розеткам и выключателям выполняется скрытым или открытым способом с соблюдением норм защиты от механических повреждений. В стенах из горючих материалов (дерево, гипсокартон) провода укладывают в металлических трубах или коробах с локализационной способностью (п. 7.1.38). Глубина штроб в кирпичных и бетонных стенах – не менее 20 мм, расстояние от чистовой поверхности до кабеля – 10 мм (СП 76.13330.2016). При открытой прокладке используют кабель с индексом «нг-LS» (не распространяющий горение, с низким дымо- и газовыделением).

  • Высота установки розеток и выключателей:
    • Розетки – 0,3–1,8 м от пола (п. 6.6.30), в детских учреждениях – не ниже 1,8 м;
    • Выключатели – 0,8–1,7 м (п. 6.6.31), со стороны дверной ручки;
    • В ванных комнатах розетки размещают на расстоянии не менее 0,6 м от душевых кабин и раковин (п. 7.1.48).
  • Запрещено:
    • Прокладывать кабели под плинтусами без защитных труб (п. 2.1.58);
    • Использовать для соединений скрутки – только клеммники или пайку (п. 2.1.21);
    • Устанавливать розетки ближе 0,5 м к газопроводам (п. 7.1.50).

Для защиты розеточных линий применяют автоматические выключатели (АВ) с характеристикой «B» или «C» и номиналом, соответствующим сечению кабеля. При сечении 2,5 мм² медного провода устанавливают АВ на 16 А (допустимый длительный ток – 25 А). Для цепей освещения с сечением 1,5 мм² – АВ на 10 А (допустимый ток – 19 А). Устройства защитного отключения (УЗО) с током утечки 30 мА обязательны для розеток в ванных, кухнях и на улице (п. 7.1.71).

При подключении выключателей фазный провод разрывают, а нулевой и защитный (PE) подводят напрямую к светильнику. В распределительных коробках соединения выполняют с запасом длины проводов не менее 150 мм для возможности повторного монтажа. Маркировка кабелей обязательна: фаза – коричневый или черный, ноль – синий, PE – желто-зеленый (ГОСТ 31996-2012). В деревянных домах кабели прокладывают с зазором 10 мм от поверхности стены или в металлических трубах с толщиной стенки не менее 2,5 мм (п. 7.1.37).
