Как проверить усилитель на работоспособность в домашних условиях

Усилитель – ключевой элемент аудиосистемы, от которого зависит качество звука. Даже незначительные неисправности могут привести к искажениям, потере мощности или полному отказу устройства. Провести первичную диагностику можно без специального оборудования, используя мультиметр, тестовые сигналы и визуальный осмотр. Начните с проверки напряжения на клеммах питания: для большинства усилителей рабочее значение составляет ±12–15 В (для автомобильных) или ±30–60 В (для стационарных). Отклонение более чем на 10% указывает на проблемы с блоком питания или стабилизацией.

Проверьте входные и выходные разъемы на предмет окисления или механических повреждений. Подключите источник сигнала (например, смартфон с аудиофайлом частотой 1 кГц) и прослушайте звук на минимальной громкости. Если слышны треск, хрипы или пропадание сигнала, вероятно, неисправны конденсаторы фильтрации или транзисторы выходного каскада. Для точной диагностики измерьте сопротивление на выходных клеммах: в режиме покоя оно должно быть не менее 10 кОм. Значение ниже 1 кОм говорит о коротком замыкании или пробое выходных элементов.

Используйте мультиметр в режиме измерения переменного напряжения для проверки сигнала на выходе. При подаче тестового тона 1 кГц амплитуда должна составлять 0,5–2 В (в зависимости от модели). Если сигнал отсутствует или сильно искажен, проверьте цепи предварительного усилителя: замените подозрительные резисторы (номинал указан на плате) и электролитические конденсаторы (емкость 10–100 мкФ). Обратите внимание на температуру радиаторов: перегрев (выше 60°C) свидетельствует о неисправности выходных транзисторов или недостаточном охлаждении.

Для проверки усилителя на самовозбуждение отключите все входы и установите регулятор громкости в среднее положение. Подключите осциллограф или мультиметр в режиме переменного напряжения к выходу. Наличие сигнала частотой 20–100 кГц с амплитудой более 50 мВ указывает на паразитные колебания. Устранить их можно, заменив конденсаторы обратной связи (10–100 пФ) или добавив ферритовые кольца на провода питания.

Проверка усилителя дома: простые способы диагностики

Начните с визуального осмотра платы усилителя. Ищите вздутые или потекшие конденсаторы, обгоревшие резисторы, следы окисления на дорожках или контактах. Особое внимание уделите силовым элементам: транзисторам выходного каскада и диодному мосту. Признаки перегрева – потемнение текстолита или деформация корпуса компонентов. Если обнаружены поврежденные детали, замените их перед дальнейшими тестами.

Используйте генератор сигналов или аудиофайл с синусоидой 1 кГц для проверки прохождения сигнала. Подключите источник к линейному входу усилителя, а осциллограф – к выходу. Установите уровень сигнала на входе 0,5–1 В. На выходе должен наблюдаться чистый синус без искажений, клиппинга или высокочастотных наводок. Амплитуда выходного сигнала должна соответствовать заявленному коэффициенту усиления (например, 10 В при усилении ×10). Если сигнал отсутствует или искажен, проверьте каскады предварительного усиления и цепи обратной связи.

Измерьте ток покоя усилителя. Отключите нагрузку (динамики) и подайте питание. Подключите мультиметр в режиме измерения тока последовательно с одной из шин питания (например, +40 В). Для усилителей класса AB ток покоя должен составлять 20–100 мА. Превышение 200 мА указывает на неисправность выходных транзисторов или смещения. При нулевом токе проверьте цепи смещения и стабилитроны. Для точной настройки используйте подстроечный резистор, если он предусмотрен схемой.

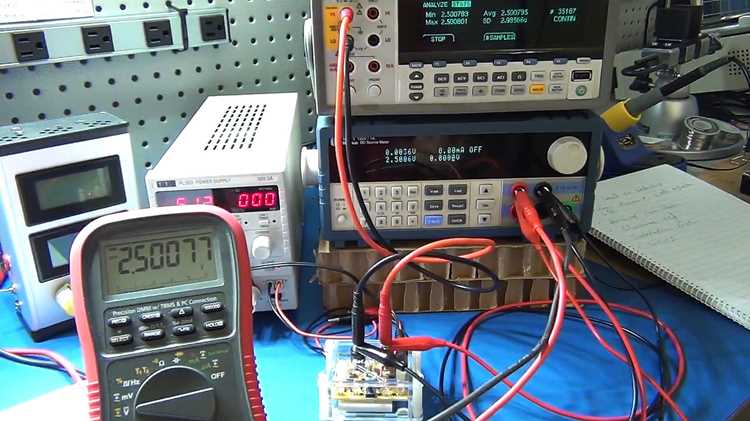

Как проверить усилитель мультиметром без специальных приборов

Мультиметр – единственный инструмент, необходимый для базовой диагностики усилителя. Начните с проверки напряжения питания: установите прибор в режим измерения постоянного напряжения (DCV) на предел 20 В или выше. Подключите щупы к клеммам питания усилителя (красный – к «+», черный – к «–»). Рабочее напряжение должно соответствовать номиналу блока питания (например, 12 В ±0,5 В для автомобильных усилителей). Если показания ниже 10 В или выше 15 В, проблема в источнике питания или цепях стабилизации.

Проверьте выходные каскады на короткое замыкание. Переведите мультиметр в режим прозвонки (или сопротивления на предел 200 Ом). Отсоедините динамики от усилителя. Коснитесь щупами выходных клемм усилителя (левый и правый каналы поочередно). Сопротивление должно быть не менее 1 кОм – это указывает на исправность выходных транзисторов или микросхем. Если прибор показывает 0 Ом или близкое к нему значение, выходной каскад пробит.

• Проверка сигнала на входе:
  1. Установите мультиметр в режим переменного напряжения (ACV) на предел 2 В.
  2. Подключите аудиоисточник (телефон, плеер) к входу усилителя.
  3. Запустите тестовый сигнал (например, синусоиду 1 кГц с амплитудой 0,5 В).
  4. Измерьте напряжение между входными контактами усилителя. Должно быть 0,3–0,7 В. Если сигнала нет – неисправен предварительный усилитель или входные цепи.

Оцените работу усилителя по постоянному напряжению на выходе. В режиме DCV (предел 2 В) подключите щупы к выходным клеммам при отсутствии входного сигнала. Нормальное значение – 0 В (±50 мВ). Если мультиметр показывает напряжение выше 0,1 В, это свидетельствует о смещении выходного каскада, что может привести к перегреву или повреждению динамиков. Причиной часто служат неисправные конденсаторы в цепях обратной связи или пробитые транзисторы.

Для проверки усилителя под нагрузкой используйте резистор 4–8 Ом мощностью не менее 10 Вт. Подключите его к выходу усилителя вместо динамика. Подайте на вход слабый сигнал (0,1–0,3 В) и измерьте переменное напряжение на резисторе (ACV, предел 20 В). Рассчитайте выходную мощность по формуле: P = U² / R, где U – измеренное напряжение, R – сопротивление резистора. Если мощность значительно ниже паспортной (например, менее 50% от заявленной), проверьте цепи питания, транзисторы и конденсаторы фильтра.

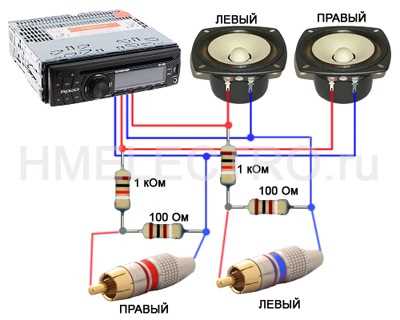

Основные признаки неисправности усилителя по звуку и поведению колонок

Щелчки и потрескивания при включении или во время работы часто связаны с нестабильным питанием. Если они возникают хаотично, проверьте конденсаторы фильтра блока питания – их вздутие или утечка электролита приводит к пульсациям напряжения. При постоянных щелчках с интервалом в 1–2 секунды возможен пробой выходных транзисторов или защитного реле. Измерьте напряжение на клеммах питания мультиметром: отклонение более ±5% от номинала (обычно ±12–15 В для аналоговых усилителей) подтвердит проблему.

Отсутствие звука на одном из каналов – классический признак обрыва цепи или выхода из строя одного из плеч усилителя. Начните с проверки кабелей и разъемов: окисление контактов RCA или динамиков часто маскируется под серьезную поломку. Если замена кабеля не помогает, прозвоните выходные клеммы тестером в режиме измерения сопротивления – бесконечное сопротивление укажет на обрыв внутри усилителя. Для мостового подключения колонок неисправность одного канала может привести к полному молчанию системы.

Самовозбуждение проявляется как свист, вой или гул, усиливающийся при увеличении громкости. Причина – паразитная обратная связь через цепи питания или неправильное заземление. Проверьте, не касаются ли провода динамиков металлических частей корпуса усилителя, и убедитесь, что экран аудиокабеля подключен только с одной стороны. Если проблема сохраняется, отключите все входы и подайте сигнал с генератора (или телефона) напрямую – исчезновение шума укажет на неисправность источника.

Несимметричное звучание колонок при одинаковой настройке баланса говорит о разбалансировке усилителя. Измерьте выходное напряжение на каждом канале при подаче тестового сигнала (например, синусоиды 1 кГц): разница более 0,5 В свидетельствует о неисправности предварительного усилителя или регулятора громкости. В цифровых усилителях подобный эффект может возникать из-за сбоя ЦАП или прошивки – попробуйте сбросить настройки к заводским.

Перегрев корпуса за 10–15 минут работы без нагрузки – признак короткого замыкания в выходных каскадах или неисправности системы охлаждения. Проверьте, не заблокированы ли вентиляционные отверстия, и измерьте ток потребления в режиме покоя: превышение паспортного значения в 2–3 раза (обычно 0,1–0,5 А) подтвердит утечку. В импульсных усилителях перегрев часто сопровождается срабатыванием защиты – прислушайтесь к характерным щелчкам реле каждые 5–10 секунд.

Запах гари или потемнение платы в районе силовых элементов – критический сигнал. Немедленно отключите усилитель от сети и проверьте визуально: вздутые конденсаторы, обугленные дорожки или следы копоти на транзисторах указывают на необходимость замены компонентов. Даже если устройство продолжает работать, дальнейшая эксплуатация приведет к лавинообразному выходу из строя соседних узлов. При отсутствии опыта ремонта обратитесь к специалисту – попытки «оживить» сгоревший усилитель паяльником часто заканчиваются пожаром.

Проверка питания и предохранителей усилителя в домашних условиях

Первым шагом диагностики усилителя всегда должна быть проверка питания. Без стабильного напряжения даже исправный усилитель не будет работать. Начните с измерения напряжения на клеммах аккумулятора или блока питания, если устройство подключено к сети. Для автомобильных усилителей нормальное напряжение – 12–14,4 В, для стационарных – согласно паспортным данным (обычно 12–24 В). Падение ниже 11 В в автомобиле или на 10% от номинала в стационарных системах указывает на проблемы с источником питания.

Перед проверкой предохранителей отключите усилитель от сети или снимите клеммы с аккумулятора. Визуально осмотрите предохранитель: если плавкая вставка внутри стеклянного или керамического корпуса оборвана или почернела, он перегорел. Для точной диагностики используйте мультиметр в режиме прозвонки или измерения сопротивления. Исправный предохранитель покажет сопротивление близкое к 0 Ом, перегоревший – бесконечность (OL).

• Проверяйте предохранители не только на усилителе, но и в цепи питания: на аккумуляторе, в монтажном блоке автомобиля или на входе блока питания.
• Замените предохранитель на аналогичный по номиналу – использование проволоки или предохранителя большего тока приведет к повреждению усилителя.
• Если новый предохранитель перегорает сразу после установки, ищите короткое замыкание в цепи питания или неисправность самого усилителя.

Для проверки целостности проводки используйте мультиметр в режиме прозвонки. Отсоедините провода питания от усилителя и прозвоните их от источника до входа устройства. Сопротивление исправного провода не должно превышать 0,5 Ом. Обратите внимание на места изгибов и соединений – там чаще всего возникают обрывы или окисление контактов. Зачистите окисленные клеммы наждачной бумагой или специальным средством для контактов.

Если усилитель питается от блока питания, проверьте его выходное напряжение под нагрузкой. Подключите к блоку резистор на 10–20 Ом мощностью не менее 10 Вт и измерьте напряжение на выходе. Отклонение более чем на 5% от номинала указывает на неисправность блока. Также проверьте конденсаторы на вздутие или утечку электролита – это частая причина нестабильного питания.

В автомобильных усилителях особое внимание уделите силовому проводу и «массе». Провод должен быть сечением не менее 4 AWG (21 мм²) для усилителей мощностью до 500 Вт и 1/0 AWG (53 мм²) для более мощных. Площадь контакта «массы» с кузовом должна быть не менее 5 см², а поверхность – зачищена до металла. Проверьте затяжку всех соединений: ослабленные клеммы вызывают падение напряжения и перегрев.

Если после всех проверок усилитель не включается, а питание в норме, проблема может быть в схеме защиты устройства. В этом случае потребуется вскрытие корпуса и проверка внутренних предохранителей или плат. Не пытайтесь ремонтировать усилитель самостоятельно, если не имеете опыта работы с электроникой – это опасно и может привести к полному выходу устройства из строя.

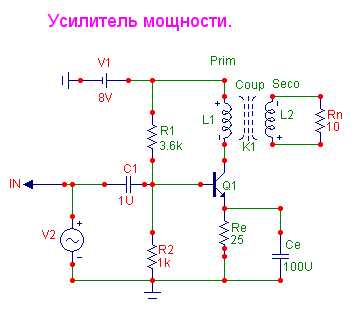

Диагностика входных и выходных разъемов на наличие повреждений

Тестирование мультиметром проводите в режиме прозвонки (200 Ом): измерьте сопротивление между контактами разъема и соответствующими точками на плате. У исправного RCA сопротивление между центральным контактом и массой должно стремиться к нулю, а у XLR – между 2 и 3 контактами (горячий и холодный сигналы) быть в пределах 1–10 Ом. Если значения превышают 50 Ом или нестабильны, замените разъем или пропаяйте соединения. Для динамической проверки подайте сигнал с генератора частот (1 кГц) на вход усилителя и прослушайте выход через колонки: искажения или пропадание звука при легком покачивании кабеля подтвердят неисправность разъема.
