6 pin и 8 pin в чем отличие

Разъемы питания 6 pin и 8 pin – ключевые элементы в обеспечении стабильной работы видеокарт и других высокопотребляющих компонентов. Основное отличие кроется в максимальной мощности, которую они способны передать: 6 pin рассчитан на 75 Вт от материнской платы плюс 75 Вт от блока питания, в то время как 8 pin добавляет еще 150 Вт (итого до 225 Вт). Эта разница критична для современных GPU, где даже бюджетные модели требуют не менее 120–150 Вт, а флагманские решения – 300 Вт и выше.

Конструктивно 8 pin отличается наличием двух дополнительных контактов, которые не только увеличивают пропускную способность, но и обеспечивают лучшую стабильность при пиковых нагрузках. Например, при разгоне видеокарты с 6 pin возможны просадки напряжения, ведущие к артефактам или вылетам системы. В то же время 8 pin снижает риск перегрева кабелей за счет более равномерного распределения тока. Важно: некоторые блоки питания оснащаются 6+2 pin коннекторами, которые можно адаптировать под оба стандарта, но это не отменяет необходимости проверять совместимость с конкретной моделью видеокарты.

При выборе между 6 pin и 8 pin ориентируйтесь на TDP устройства. Для карт с потреблением до 150 Вт (например, NVIDIA GTX 1660 Super или AMD RX 5600 XT) достаточно 6 pin, но уже для RTX 3060 Ti (до 200 Вт) или RX 6800 (до 250 Вт) требуется 8 pin или комбинация из двух разъемов. Игнорирование этих требований приводит к перегрузке кабелей, что чревато их плавлением или выходом из строя БП. Всегда сверяйтесь с официальной документацией производителя – некоторые модели допускают использование 6 pin при сниженных настройках, но это компромисс, а не решение.

Еще один нюанс – качество кабелей. Дешевые переходники или некачественные провода могут не выдерживать заявленные нагрузки, даже если разъем формально соответствует требованиям. Рекомендуется использовать только оригинальные кабели от производителя БП или сертифицированные аналоги. При сборке системы с несколькими видеокартами (например, для майнинга) учитывайте суммарное энергопотребление: два 8 pin разъема на одну карту – не редкость для топовых решений вроде RTX 4090.

Какие устройства используют 6 pin и 8 pin разъемы

6-контактные разъемы питания (6 pin) чаще всего встречаются в видеокартах среднего уровня и устаревших моделях, где потребляемая мощность не превышает 75 Вт от шины PCIe плюс 75 Вт от дополнительного питания. К таким устройствам относятся NVIDIA GTX 960, GTX 1050 Ti, AMD RX 460 и аналогичные решения. В серверном оборудовании 6 pin применяется для питания RAID-контроллеров, сетевых карт с ускорителями (например, Mellanox ConnectX-3) и некоторых SAS-контроллеров, где требуется стабильное напряжение 12 В при токе до 6 А на контакт. В игровых ПК такие разъемы также используются для подключения дополнительных кулеров или RGB-контроллеров с высоким энергопотреблением.

8-контактные разъемы (8 pin) делятся на два типа: PCIe (6+2 pin) для видеокарт и EPS для процессоров. Видеокарты с TDP от 180 Вт и выше – RTX 3070, RX 6900 XT, профессиональные ускорители NVIDIA A40 – требуют как минимум один 8 pin, а топовые модели (RTX 4090, RX 7900 XTX) оснащаются двумя или тремя такими разъемами. В серверах 8 pin PCIe питает GPU для машинного обучения (например, NVIDIA A100) и FPGA-платы (Intel Stratix 10). EPS-разъемы (8 pin или 4+4 pin) применяются в материнских платах для процессоров с высоким энергопотреблением: Intel Core i7/i9 12-го поколения и новее, AMD Ryzen 7/9 5000-й серии и выше. При сборке системы с разгоном рекомендуется использовать блоки питания с двумя EPS-разъемами для стабильной работы под нагрузкой.

Сколько ватт может выдержать 6 pin по сравнению с 8 pin

Стандартный 6-контактный разъем питания PCIe рассчитан на передачу до 75 Вт. Это значение определяется спецификацией PCI-SIG: по 12 В на каждую из шести линий (6 × 12 В = 72 Вт) плюс запас на потери в контактах. Производители блоков питания и видеокарт часто ограничивают нагрузку на 6 pin до 60–70 Вт для повышения надежности, особенно при длительной эксплуатации под высокой температурой.

8-контактный разъем PCIe способен обеспечить до 150 Вт. Дополнительные два контакта увеличивают пропускную способность: 8 × 12 В = 96 Вт по спецификации, но реальные значения достигают 150 Вт за счет улучшенной конструкции коннекторов и использования более толстых проводов (обычно 18 AWG вместо 20 AWG у 6 pin). Это позволяет запитывать высокопроизводительные видеокарты без риска перегрева разъема.

При выборе разъема критически важно учитывать не только номинальные значения, но и качество кабеля. Дешевые переходники или удлинители с тонкой проводкой могут не выдержать даже 60 Вт, что приводит к плавлению изоляции и коротким замыканиям. Для 8 pin рекомендуется использовать только сертифицированные кабели от производителя БП или видеокарты, особенно если мощность GPU превышает 250 Вт.

В современных системах часто встречаются комбинированные разъемы (например, 6+2 pin), которые адаптируются под оба стандарта. Однако даже при использовании такого коннектора в режиме 6 pin максимальная нагрузка остается ограниченной 75 Вт. Для видеокарт с TDP выше 180 Вт настоятельно рекомендуется подключать хотя бы один 8 pin, чтобы избежать перегрузки и потенциального выхода оборудования из строя.

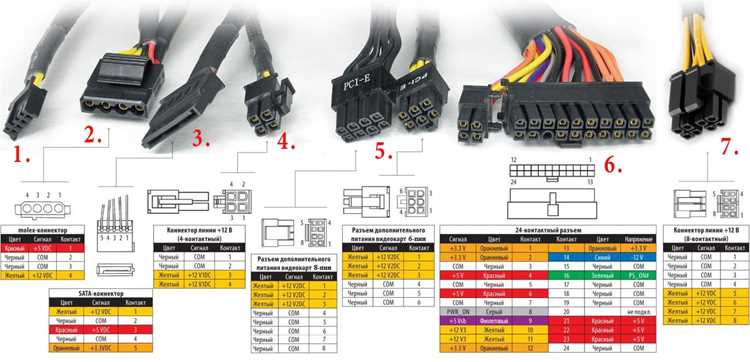

Как отличить 6 pin от 8 pin по внешнему виду

Разъемы 6 pin и 8 pin визуально схожи, но ключевое отличие – количество контактов. 6 pin имеет три пары штырьков (6 в сумме), а 8 pin – четыре пары (8 штырьков). На первый взгляд разница может быть незаметна, если не сравнивать напрямую.

Форма корпуса у обоих разъемов идентична: прямоугольный пластиковый блок с защелкой на одной из сторон. Однако у 8 pin есть дополнительный сегмент с двумя контактами, который отсутствует у 6 pin. Этот сегмент обычно расположен с краю и визуально отделен от основной части.

На разъеме 6 pin все контакты расположены в один ряд, тогда как у 8 pin два крайних контакта смещены в сторону или находятся на отдельной «полке». Это создает характерный выступ, который легко заметить при внимательном осмотре.

Цветовая маркировка проводов не поможет в определении типа разъема, так как стандарты допускают вариации. Однако производители часто наносят на пластиковый корпус обозначения: PCI-E для 6 pin или PCI-E 8P для 8 pin. Эти метки могут быть мелкими, но их наличие исключает ошибку.

Если разъем уже подключен, проверьте количество проводов в кабеле. 6 pin использует три пары проводов (черный, желтый, красный), а 8 pin – четыре пары. Дополнительные провода у 8 pin идут к двум крайним контактам, которые отсутствуют в 6 pin.

При подборе разъема для видеокарты обращайте внимание на форму ответной части на плате. 6 pin имеет шесть отверстий, 8 pin – восемь. Попытка вставить 6 pin в 8 pin не удастся из-за физического несоответствия, но обратная ситуация может привести к повреждению оборудования.

Можно ли подключить 6 pin вместо 8 pin и наоборот

6-пиновый разъем обеспечивает до 75 Вт мощности, а 8-пиновый – до 150 Вт. Подключение 6 pin вместо 8 pin возможно только при условии, что устройство потребляет не более 75 Вт. В противном случае недостаток мощности приведет к нестабильной работе или отключению оборудования. Современные видеокарты, требующие 8 pin, часто имеют защиту от недогруза, но риск перегрева или сбоев остается.

Обратная ситуация – подключение 8 pin вместо 6 pin – технически допустима, но бессмысленна. Разъемы физически совместимы: 6+2-пиновый коннектор легко вставляется в 6-пиновое гнездо. Однако избыточная мощность не даст преимуществ, а в редких случаях может вызвать проблемы с распределением нагрузки на линии питания материнской платы или блока питания.

Адаптеры с 6 pin на 8 pin существуют, но их использование опасно. Такие переходники часто не обеспечивают дополнительные 75 Вт, а лишь «обманывают» систему, заставляя ее работать на пределе возможностей 6-пиновой линии. Это приводит к перегрузке проводов, падению напряжения и потенциальному возгоранию. Производители видеокарт не рекомендуют подобные решения даже для бюджетных моделей.

В спецификациях PCIe указано, что 8-пиновый разъем имеет два дополнительных контакта для передачи большего тока. Если видеокарта требует 8 pin, а подключен 6 pin, BIOS или драйверы могут ограничить производительность, снизив тактовую частоту или напряжение. Например, NVIDIA RTX 3060 Ti при нехватке питания автоматически урезает мощность на 20–30%, что заметно в играх и рендеринге.

Некоторые блоки питания оснащены модульными разъемами 6+2 pin, которые можно использовать как 6 pin или 8 pin. В таком случае достаточно отсоединить лишние два контакта. Однако важно проверить, поддерживает ли БП одновременное использование всех линий: дешевые модели могут не справляться с нагрузкой, если 6+2 pin используется как 8 pin, а остальные разъемы загружены на максимум.

Подключение 8 pin вместо 6 pin на материнской плате или накопителе недопустимо. Разъемы SATA или EPS12V имеют другую распиновку и напряжение. Ошибка приведет к короткому замыканию и выходу из строя оборудования. Даже если физически разъем входит, проверяйте маркировку: 8-пиновый PCIe и 8-пиновый EPS12V не взаимозаменяемы.

Если видеокарта имеет два разъема (например, 6 pin + 8 pin), подключать только один из них можно лишь при условии, что суммарное энергопотребление не превышает мощность подключенного разъема. Например, для RTX 3080 с потреблением 320 Вт подключение только 8 pin (150 Вт) недостаточно – требуется оба разъема или переход на более мощный БП с 12-пиновым коннектором.

Какие риски возникают при неправильном подключении разъемов

Неправильное подключение 6-pin и 8-pin разъемов питания к видеокарте или другому оборудованию приводит к немедленным и отложенным повреждениям. Основная опасность – короткое замыкание из-за несовпадения контактов. В 6-pin разъеме 3 линии +12В и 3 земли, в 8-pin – 4 линии +12В и 4 земли. Принудительное соединение несовместимых разъемов (например, 6-pin в 8-pin слот без переходника) вызывает перегрузку цепей, что ведет к перегреву проводов и расплавлению изоляции. Температура в точке контакта может превысить 200°C за секунды, что провоцирует возгорание.

Второй критический риск – выход из строя блока питания (БП). Современные БП рассчитаны на строгое соответствие нагрузки и мощности. При подключении 6-pin разъема к устройству, требующему 8-pin, БП вынужден отдавать ток выше номинального через меньшее количество проводников. Например, если видеокарта потребляет 225 Вт, а 6-pin обеспечивает максимум 75 Вт (при сечении проводов 18 AWG), то через каждый проводник протекает ток до 6,25 А вместо допустимых 4,17 А. Это сокращает срок службы БП в 3–5 раз из-за деградации компонентов.

• Перегрев и деградация видеокарты. Недостаточное питание вызывает нестабильную работу GPU, что приводит к артефактам на экране, внезапным отключениям или снижению тактовой частоты. В долгосрочной перспективе это ускоряет износ транзисторов и конденсаторов, особенно в моделях с пассивным охлаждением.
• Повреждение материнской платы. Если разъем подключен с перекосом или не до конца, контакты могут искрить, создавая импульсные помехи. Это нарушает работу контроллеров питания на плате, что приводит к сбоям в работе процессора или оперативной памяти.
• Потеря гарантии. Производители (например, NVIDIA и AMD) фиксируют следы неправильного подключения при диагностике. Даже если устройство работает, гарантийный ремонт будет отклонен.

Отдельная проблема – использование некачественных переходников. Дешевые адаптеры 6-pin → 8-pin часто имеют тонкие провода (20–22 AWG вместо 18 AWG) и слабые контакты. При нагрузке в 150 Вт сопротивление такого переходника может достигать 0,5 Ом, что приводит к падению напряжения на 0,75 В. Для видеокарт с требовательными GPU (например, RTX 4090) это критично: минимальное допустимое напряжение питания – 11,4 В, а при падении до 10,65 В срабатывает защита и система отключается.

Неправильное подключение также влияет на стабильность системы в целом. При нехватке мощности БП начинает работать в режиме перегрузки, что увеличивает пульсации напряжения. Для SSD и HDD это означает повышенный риск потери данных из-за сбоев записи. В серверных системах такие пульсации могут вызывать ошибки ECC-памяти, что приводит к фатальным последствиям для критически важных приложений.

Чтобы избежать рисков, следуйте правилам:

1. Всегда проверяйте маркировку разъемов на БП и устройстве. 6-pin имеет ключ в виде отсутствующего контакта с одной стороны, 8-pin – с двух.
2. Используйте только сертифицированные переходники с сечением проводов не менее 18 AWG. Избегайте адаптеров без указания производителя и спецификаций.
3. Подключайте разъемы до упора, проверяя фиксацию защелки. Если разъем не входит легко – не прилагайте силу, проверьте ориентацию.
4. Для видеокарт с потреблением выше 200 Вт используйте БП с запасом мощности не менее 30%. Например, для RTX 3080 (320 Вт) минимальная рекомендуемая мощность БП – 750 Вт.
5. После подключения запустите стресс-тест (например, FurMark или 3DMark) и контролируйте температуру разъемов с помощью тепловизора или инфракрасного термометра. Превышение 70°C на контактах – повод для немедленного отключения.
