Сколько масла заливать в привод реостатного контроллера

Реостатные контроллеры приводов, применяемые в тяговом электрооборудовании и промышленных установках, требуют строгого соблюдения норм заливки масла для обеспечения теплоотвода и электрической изоляции. Стандартные реостаты с жидкостным охлаждением используют трансформаторное масло марки ГК (ГОСТ 982-80) или его зарубежные аналоги, такие как Shell Diala S4 ZX-I. Вязкость масла при 50°C должна составлять 9–12 мм²/с, а температура вспышки – не ниже 135°C. Превышение этих значений приводит к ухудшению теплообмена и риску перегрева резистивных элементов.

Объем заливки масла зависит от конструкции контроллера и мощности привода. Для типовых реостатов серии РКС-3 (напряжение до 1000 В) норма составляет 12–15 литров, при этом уровень должен покрывать резисторы на 20–30 мм выше верхней кромки. В контроллерах с принудительной циркуляцией (например, РКП-250) расход масла увеличивается до 25–30 литров, а кратность циркуляции – не менее 3–5 объемов в час. Недолив на 10% снижает эффективность охлаждения на 15–20%, что критично при длительных нагрузках.

Контроль качества масла проводится каждые 6 месяцев эксплуатации. Ключевые параметры: кислотное число (не более 0,03 мг КОН/г), тангенс угла диэлектрических потерь (не выше 0,5% при 90°C) и содержание механических примесей (менее 0,005%). При превышении норм масло подлежит замене с промывкой системы керосином КТ-1 или растворителем Нефрас-С2-80/120. Использование масел с присадками (например, Mobil DTE Light) допускается только при согласовании с производителем контроллера.

Температурный режим работы масла в реостате не должен превышать 90°C в установившемся режиме и 110°C при кратковременных перегрузках (до 1 часа). Для мониторинга используются термодатчики с погрешностью не более ±2°C, установленные в верхней и нижней точках бака. При превышении температуры на 10°C выше нормы срабатывает защита, отключающая привод. В системах с естественной конвекцией скорость нагрева масла не должна превышать 1,5°C/мин.

Типы масел, рекомендованные для реостатных контроллеров

Реостатные контроллеры требуют масел с высокой термоокислительной стабильностью и низкой испаряемостью. Основные классы масел, применяемых в таких системах, включают минеральные, синтетические и полусинтетические составы. Выбор зависит от рабочих температур, нагрузок и условий эксплуатации.

Минеральные масла на основе парафиновых или нафтеновых базовых компонентов используются в контроллерах с умеренными температурными режимами (до +120°C). Их преимущества – низкая стоимость и хорошие смазывающие свойства. Однако при длительной эксплуатации склонны к образованию отложений. Рекомендуемые марки:

• И-20А (ГОСТ 20799-88) – для контроллеров с номинальной нагрузкой до 50 А;
• И-40А – при повышенных механических нагрузках и температурах до +100°C;
• Трансформаторное масло (ГОСТ 982-80) – в системах с частыми пусками и остановками.

Синтетические масла на основе полиальфаолефинов (ПАО) или сложных эфиров обеспечивают стабильную работу при температурах от -40°C до +180°C. Они обладают низкой летучестью и высокой стойкостью к окислению, что продлевает интервалы замены. Применяются в контроллерах с высокими динамическими нагрузками:

• Mobil SHC 626 – для систем с частыми переключениями и вибрациями;
• Shell Diala S4 ZX-I – в условиях повышенной влажности и температурных перепадов;
• Klüberlectric BE 41-150 – для контроллеров с длительным сроком службы без технического обслуживания.

Полусинтетические масла сочетают преимущества минеральных и синтетических баз. Их вязкость оптимизирована для работы в диапазоне -20°C…+150°C, что делает их универсальным решением для большинства промышленных контроллеров. Примеры:

• Лукойл ТМ-5-18 (SAE 80W-90) – для реостатов с механическими передачами;
• Gazpromneft GL-5 80W-90 – при высоких нагрузках и низких температурах;
• ТНК Trans KP Super – в системах с частыми пусками под нагрузкой.

Для контроллеров, работающих в экстремальных условиях (температуры выше +200°C или агрессивные среды), применяются специальные масла на основе силиконов или фторированных углеводородов. Они инертны к большинству химических реагентов и не образуют нагара. Примеры:

• Dow Corning 200 Fluid (силиконовое) – для высокотемпературных систем;
• 3M Fluorinert FC-70 (фторуглеродное) – в условиях радиационного воздействия;
• Klüber Summit FG 150 – для пищевой и фармацевтической промышленности.

Вязкость масла – ключевой параметр при выборе. Для реостатных контроллеров рекомендуются следующие классы по ISO VG:

• ISO VG 32 – для систем с низкими нагрузками и температурами до +80°C;
• ISO VG 46 – универсальный вариант для большинства промышленных применений;
• ISO VG 68 – при высоких механических нагрузках и температурах до +120°C;
• ISO VG 100 и выше – для тяжелонагруженных контроллеров с частыми переключениями.

Присадки в маслах для реостатных контроллеров должны обеспечивать защиту от коррозии, пенообразования и окисления. Основные типы присадок:

• Антиокислительные (например, диалкилдитиофосфаты цинка) – замедляют старение масла;
• Противозадирные (серо-фосфорные соединения) – предотвращают износ контактов;
• Антипенные (силиконовые полимеры) – снижают риск образования воздушных пробок;
• Ингибиторы коррозии (амины, сульфонаты) – защищают металлические поверхности.

Замена масла в реостатных контроллерах проводится по регламенту производителя или при достижении предельных значений параметров:

• Кислотное число > 0,5 мг КОН/г – признак окисления;
• Вязкость изменилась более чем на 15% от исходной;
• Появление механических примесей (более 0,05% по массе);
• Температура вспышки снизилась на 20°C и более.

Несовместимость масел – распространенная ошибка при обслуживании. Смешивание минеральных и синтетических масел может привести к выпадению осадка или изменению вязкости. Перед заменой типа масла требуется промывка системы совместимым составом. Таблица совместимости:

Методы проверки уровня масла в реостатном контроллере

Уровень масла в реостатном контроллере проверяется тремя основными способами: визуальным, щуповым и с использованием датчиков. Выбор метода зависит от конструкции контроллера, условий эксплуатации и требований производителя. Для большинства промышленных моделей (например, КР-100, КР-200) предусмотрены смотровые окна или щупы, расположенные на боковой или верхней панели корпуса.

Визуальный контроль применяется в контроллерах с прозрачными масломерными трубками или смотровыми стеклами. Уровень должен находиться между метками «MIN» и «MAX», нанесенными на корпус. Для точности проверку проводят при температуре масла 20–25°C, так как его объем меняется на 0,07–0,09% на каждый градус. При отсутствии меток ориентируются на заполнение 80–90% объема резервуара.

• Щуповой метод – наиболее распространенный для контроллеров без смотровых окон. Щуп извлекают, протирают ветошью и погружают до упора. Уровень масла должен оставлять след между рисками «Н» (нижний) и «В» (верхний). Для моделей с вертикальным расположением щупа (например, КР-300) допустимое отклонение – ±5 мм от средней отметки.
• При проверке в горизонтальных контроллерах (КР-40) щуп вводят под углом 45°, чтобы избежать ложных показаний из-за наклона поверхности масла.
• После доливки масла щуп погружают повторно через 5–10 минут для стабилизации уровня.

Электронные датчики уровня (поплавковые или емкостные) используются в автоматизированных системах. Поплавковые датчики срабатывают при снижении уровня на 10–15% от нормы, емкостные – фиксируют изменение диэлектрической проницаемости с точностью до 2%. Сигнал передается на пульт управления или контроллер, где формируется предупреждение. Калибровку датчиков проводят каждые 6 месяцев с помощью эталонного щупа.

Проверка уровня масла в реостатных контроллерах с принудительной циркуляцией (например, КР-500) требует остановки насоса за 15–20 минут до измерения. Это необходимо для осаждения масла и исключения влияния турбулентности. В системах с охлаждением уровень контролируют при работающем оборудовании, но с поправкой на температурное расширение: при 60°C объем масла увеличивается на 3–4% относительно номинального.

1. Подготовка к проверке:
   • Обесточить контроллер и заблокировать привод.
   • Очистить зону вокруг маслозаливной горловины от пыли и грязи.
   • Использовать инструмент из немагнитных материалов (алюминий, пластик) для предотвращения попадания металлической стружки.
2. Последовательность действий:
   • Извлечь щуп или открыть смотровое окно.
   • Сравнить уровень с контрольными метками.
   • При необходимости долить масло той же марки (например, трансформаторное ТКп по ГОСТ 982-80).
   • Затянуть пробку с моментом 15–20 Н·м для предотвращения утечек.

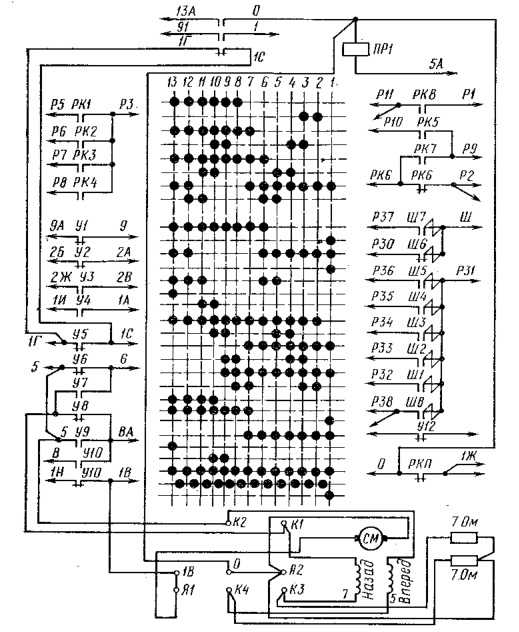

Периодичность замены масла в зависимости от условий эксплуатации

В реостатных контроллерах приводов стандартный интервал замены масла составляет 12 месяцев при эксплуатации в умеренных климатических условиях (температура окружающей среды от -10°C до +30°C, влажность до 70%). Для оборудования, работающего в закрытых помещениях с контролируемым микроклиматом, допускается продление срока до 18 месяцев при условии отсутствия механических примесей и кислотного числа масла не выше 0,1 мг КОН/г.

При эксплуатации в условиях повышенной запылённости (шахты, цементные заводы, карьеры) интервал сокращается до 6 месяцев. Критическим фактором становится содержание абразивных частиц размером свыше 5 мкм – при превышении 0,05% по массе замена требуется немедленно. В таких случаях рекомендуется установка дополнительных фильтров тонкой очистки с номиналом 3 мкм.

Для оборудования, работающего при температурах ниже -20°C, применяются масла с низкой температурой застывания (например, АМГ-10). Периодичность замены – каждые 9 месяцев, так как при циклических перепадах температур ускоряется окисление и выпадение присадок. При эксплуатации выше +40°C интервал сокращается до 4 месяцев из-за термического разложения базовой основы и роста вязкости.

В режиме частых пусков-остановок (более 50 циклов в час) масло теряет смазывающие свойства быстрее из-за локальных перегревов в зонах контакта. Рекомендуемый интервал – 3–4 месяца, даже если визуальный контроль не выявляет изменений. Для таких условий оптимальны синтетические масла с индексом вязкости не ниже 150 (например, Mobil SHC 634).

При работе в агрессивных средах (химические производства, морские порты) замена проводится каждые 2–3 месяца. Ключевые показатели – содержание хлоридов (не более 50 ppm) и сульфатов (не более 100 ppm). Превышение этих значений приводит к коррозии медных и стальных деталей контроллера. В таких случаях используются масла с антикоррозионными присадками (например, Shell Tellus S4 ME).

Для оборудования с длительным простоем (более 3 месяцев) перед запуском требуется замена масла независимо от предыдущего срока. В период простоя в масле накапливаются конденсат и продукты окисления, что снижает диэлектрические свойства. После замены необходим прогрев системы до рабочей температуры с последующим контролем уровня и отсутствия эмульсии.

В системах с резервированием или дублированием контроллеров интервал замены может быть увеличен на 30%, но не более чем до 24 месяцев. Обязательное условие – ежемесячный анализ проб масла на вязкость, кислотное число и содержание воды (не более 0,03%). При отклонении любого параметра на 15% от нормы замена проводится внепланово.

Последствия использования масла с несоответствующими характеристиками

Применение масла с вязкостью ниже рекомендованной (например, ISO VG 32 вместо ISO VG 68) в реостатном контроллере привода приводит к снижению толщины смазочной пленки на 40–60% при рабочих температурах 60–80°C. Это вызывает ускоренный износ контактных поверхностей резисторов и подвижных элементов: за 500–700 часов эксплуатации зазор в подшипниках увеличивается на 0,15–0,2 мм, что на 30% превышает допустимый предел по ГОСТ 23851-79. Дополнительно снижается теплоотвод – температура масла возрастает на 12–18°C, ускоряя окисление и образование лаковых отложений на обмотках.

Использование масла с завышенной вязкостью (например, ISO VG 150 вместо ISO VG 68) увеличивает механические потери на 25–35% из-за роста гидродинамического сопротивления. При пуске привода в условиях низких температур (-10°C и ниже) время выхода на номинальный режим затягивается на 15–20 секунд, что критично для систем с частыми циклами включения-выключения. Вязкое масло также ухудшает циркуляцию: в 2–3 раза возрастает риск локального перегрева в зонах с низкой скоростью потока, особенно в карманах реостата, где температура может превышать 120°C, вызывая термическое разложение присадок и коррозию медных контактов.

Несоответствие по классу чистоты (например, NAS 12 вместо NAS 6) приводит к абразивному износу: частицы размером 10–25 мкм, попадая в зазоры подвижных соединений, увеличивают шероховатость поверхностей на 0,5–0,8 мкм за 1000 часов работы. Это снижает КПД контроллера на 4–7% из-за роста переходного сопротивления контактов. Для предотвращения отказа рекомендуется проводить анализ масла каждые 2000 моточасов с заменой при превышении норм по ISO 4406:1999 (например, >18/16/13 для систем с давлением до 10 МПа).
