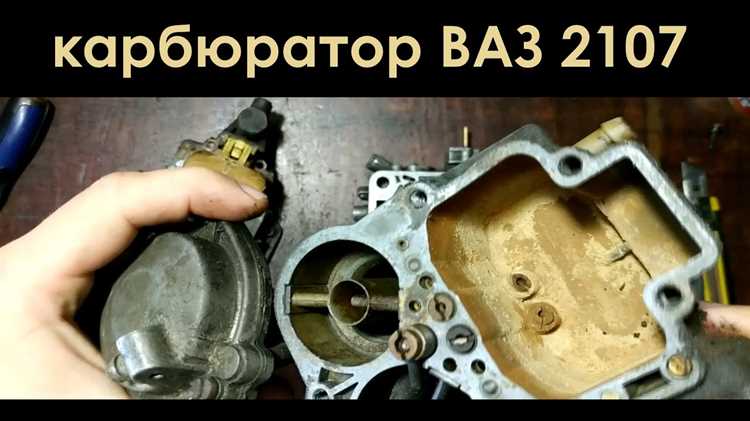

Как переделать карбюратор на инжектор ваз 2107

Переход с карбюраторной системы питания на инжекторную на ВАЗ 2107 – задача, требующая точного подбора комплектующих и последовательного выполнения работ. Основные преимущества инжектора: стабильная работа двигателя на разных режимах, снижение расхода топлива на 10–15% и соответствие экологическим нормам Евро-2. Для замены потребуется комплект инжекторного оборудования, включающий топливную рампу с форсунками, ЭБУ (например, Январь 5.1 или М7.9.7), датчики (ДМРВ, ДПКВ, ДТОЖ, ДПДЗ), бензонасос высокого давления (0,38 МПа) и жгут проводки.

Начните с демонтажа карбюратора, воздушного фильтра и штатного топливного насоса. Установите новый бензонасос в бак, проложив топливопровод из металлической трубки диаметром 8 мм с обратным клапаном. Подключите рампу с форсунками к впускному коллектору, заменив его на инжекторный (артикул 21073-1008010). Особое внимание уделите герметичности соединений – утечки топлива недопустимы.

Электрическая часть – ключевой этап. Подключите датчики к ЭБУ согласно схеме, используя жгут проводки от ВАЗ 2107 инжектор (артикул 21074-3724026). Датчик положения коленвала (ДПКВ) установите на шкив коленвала с зазором 0,8–1,2 мм. ДМРВ монтируется между воздушным фильтром и дроссельным узлом. Питание ЭБУ организуйте через реле и предохранитель на 15 А, подключив его к клемме «+» аккумулятора.

После сборки проведите диагностику с помощью сканера (например, ELM327) и адаптера K-Line. Проверьте отсутствие ошибок по датчикам, корректность показаний ДТОЖ (температура двигателя) и ДПДЗ (положение дросселя). Запустите двигатель, отрегулируйте холостой ход винтом на дроссельном узле. При необходимости выполните чип-тюнинг ЭБУ для оптимизации смесеобразования.

Необходимые инструменты и комплектующие для перехода с карбюратора на инжектор

Для замены карбюраторной системы на инжекторную на ВАЗ 2107 потребуется полный комплект инжекторного оборудования, адаптированный под двигатель объёмом 1,5–1,6 л. Основные узлы: топливная рампа с форсунками (рекомендуются Bosch 0 280 158 502 или аналоги), электронный блок управления (ЭБУ) Январь 5.1 или М7.9.7, датчики положения коленвала (ДПКВ), дроссельной заслонки (ДПДЗ), детонации, кислорода (лямбда-зонд), температуры охлаждающей жидкости и массового расхода воздуха (ДМРВ). Обязателен бензонасос погружного типа (например, Bosch 0 580 454 001) с рабочим давлением 3,5 бар.

Инструментальный набор включает специфические приспособления: съёмник шкива коленвала (для установки ДПКВ), динамометрический ключ с диапазоном 5–100 Н·м (затяжка болтов ГБЦ, рампы, коллектора), мультиметр для проверки сопротивления датчиков (ДПКВ – 500–700 Ом, ДПДЗ – 0,5–1,5 кОм), манометр топливной системы с переходником под штуцер рампы. Потребуются также торцевые головки на 8, 10, 13, 17 мм, удлинители и карданные шарниры для доступа к болтам в труднодоступных местах (например, крепление впускного коллектора).

Дополнительные расходные материалы: силиконовый герметик для прокладок (Loctite 574 или аналог), топливные шланги высокого давления с внутренним диаметром 8 мм (армированные, стойкие к бензину), хомуты Norma или ABA, прокладки впускного коллектора (металлическая многослойная), реле и предохранители на 15 А для бензонасоса и ЭБУ. Для подключения электрики понадобятся клеммы «мама» 6,3 мм, термоусадочные трубки диаметром 4–6 мм, изолента 3М Scotch 33+.

Особое внимание уделите выбору ЭБУ: Январь 5.1.1 оптимален для 1,5-литровых моторов, М7.9.7 – для 1,6 л. Программное обеспечение должно соответствовать прошивке для ВАЗ 2107 с учётом отсутствия катализатора (если не устанавливается). Перед монтажом проверьте совместимость датчиков с ЭБУ: например, ДМРВ Siemens 5WK9 6621 не работает с Январь 5.1 без перепрошивки. Подготовьте также диагностический адаптер K-Line (например, VAG-COM 409.1) для настройки системы после установки.

Демонтаж карбюраторной системы и подготовка двигателя к установке инжектора

Демонтируйте воздушный фильтр вместе с корпусом, открутив три гайки крепления к карбюратору ключом на 10. Отсоедините тягу привода дроссельной заслонки, сняв шплинт с наконечника и отведя ее в сторону. Отключите тросик подсоса, ослабив контргайку и вытащив его из кронштейна. Отверните четыре гайки крепления карбюратора к впускному коллектору головкой на 13, придерживая его снизу – после снятия проверьте состояние прокладки, при необходимости замените на новую.

• Отсоедините вакуумные шланги от карбюратора: шланг вакуумного регулятора опережения зажигания (тонкий, черный), шланг вакуумного усилителя тормозов (толстый, серый) и шланг системы вентиляции картера (диаметр 16 мм).
• Снимите топливный насос, открутив две гайки ключом на 13 и отсоединив шланги – заглушите их болтами М8, чтобы предотвратить утечку бензина.
• Демонтируйте распределитель зажигания, отсоединив высоковольтные провода и открутив гайку крепления ключом на 13 – пометьте положение бегунка относительно корпуса для облегчения последующей установки.

Очистите впускной коллектор от остатков старой прокладки и нагара, используя металлическую щетку и ветошь, смоченную в бензине. Проверьте плоскость прилегания коллектора к головке блока цилиндров с помощью лекальной линейки и щупа – зазор не должен превышать 0,1 мм. При необходимости отшлифуйте поверхность на плите или замените коллектор. Установите новую прокладку под инжекторный ресивер, используя герметик ABRO красный (артикул 11-AB-60) по периметру отверстий.

Перед установкой инжектора замените штатный генератор на модель 9412.3701 (90 А) или аналогичный, так как инжекторная система требует большей мощности. Проверьте состояние датчика температуры охлаждающей жидкости (ДТОЖ) – его сопротивление при 20°C должно составлять 2,2–2,7 кОм. Установите заглушку на место топливного насоса, используя прокладку из паронита толщиной 0,8 мм. Закройте отверстие под распределитель зажигания резиновой пробкой или металлической пластиной с герметиком.

Установка топливной рампы, форсунок и регулятора давления топлива

Форсунки Bosch 0 280 158 502 или их аналоги (например, Siemens DEKA 1D) подбирайте строго по сопротивлению: для ВАЗ 2107 оптимально 12–16 Ом. Перед установкой промойте форсунки в ультразвуковой ванне или специальным очистителем, чтобы удалить заводскую смазку и возможные отложения. Уплотнительные кольца форсунок замените новыми (каталожный номер 2108-1148070), предварительно смазав их бензином – это облегчит посадку в гнёзда рампы и предотвратит подсос воздуха.

Регулятор давления топлива (РДТ) для системы без обратки – 21082-1160010-00, для системы с обраткой – 2108-1160010. Установите его на рампу через медную уплотнительную шайбу, заменив её при каждом демонтаже. Подключите вакуумный шланг к штуцеру РДТ и впускному коллектору: неплотное соединение приведёт к нестабильному холостому ходу. При монтаже следите за ориентацией регулятора – стрелка на корпусе должна совпадать с направлением потока топлива.

При установке форсунок в рампу используйте пластиковые фиксаторы (2108-1148072), которые идут в комплекте. Не применяйте металлические инструменты для посадки – риск повредить уплотнения высок. После монтажа проверьте лёгкость хода форсунок в гнёздах: они должны перемещаться без заеданий, но с небольшим усилием. Подключите электрические разъёмы, убедившись в надёжности фиксации – вибрация двигателя может ослабить контакт.

Топливные магистрали к рампе подсоединяйте через штуцеры с конической резьбой (M12×1,25). Используйте новые медные шайбы под штуцерами (2101-1104104) и затягивайте их моментом 15–18 Н·м. Для системы без обратки заглушите штуцер на рампе пробкой с резьбой M10×1,0. При подключении шлангов высокого давления применяйте хомуты с затяжкой 6–8 Н·м – избыточное усилие деформирует шланг, недостаточное приведёт к утечке.

После установки рампы и форсунок проверьте герметичность соединений. Подайте топливо под давлением 2,8–3,2 бар (для системы без обратки) или 2,2–2,4 бар (с обраткой) и осмотрите все стыки на предмет утечек. Используйте мыльный раствор для обнаружения микроскопических протечек – бензин быстро испаряется, и визуальный контроль ненадёжен. При обнаружении утечки немедленно сбросьте давление и устраните дефект.

Электрические разъёмы форсунок подключайте к жгуту проводки инжектора через промежуточные колодки (21073-3724026). Избегайте скруток и пайки – они ненадёжны в условиях вибрации. Проверьте сопротивление каждой форсунки мультиметром: отклонение более 0,5 Ом от номинала свидетельствует о неисправности. Подключите разъём РДТ к датчику положения дроссельной заслонки (ДПДЗ) – это необходимо для корректной работы системы холостого хода.

После завершения монтажа проведите тестовый запуск двигателя. Первые 30 секунд работы могут сопровождаться нестабильными оборотами – это нормально, пока ЭБУ адаптируется к новым параметрам. Проверьте отсутствие посторонних шумов из-под капота: стук форсунок указывает на недостаточное давление топлива или засорение. Замерьте ток потребления форсунок на холостом ходу – он должен составлять 0,8–1,2 А на каждую. Превышение значения говорит о коротком замыкании в обмотке.

Монтаж электрической проводки и подключение датчиков инжекторной системы

Начните с прокладки жгута проводов от ЭБУ к двигателю, используя штатные крепления ВАЗ 2107 или пластиковые хомуты. Основной жгут инжектора (2110-3724026) подключается к разъему ЭБУ через колодку X1 – убедитесь, что контакты 18 (масса), 37 (+12В от замка зажигания) и 12 (питание датчиков) не имеют окислов. Для защиты от вибраций зафиксируйте жгут на расстоянии не менее 50 мм от выпускного коллектора, используя термостойкие трубки или гофру.

Датчик положения коленвала (ДПКВ) устанавливается на кронштейн рядом со шкивом коленвала – зазор между датчиком и зубьями диска должен составлять 0,5–1,2 мм. Подключите его к контактам 55 (сигнал) и 19 (масса) ЭБУ через экранированный провод, избегая параллельной прокладки с высоковольтными проводами. Датчик температуры охлаждающей жидкости (ДТОЖ) вкручивается в термостатный корпус вместо штатного датчика указателя температуры – используйте герметик Loctite 574 для предотвращения протечек.

Для подключения датчика массового расхода воздуха (ДМРВ) используйте разъем X5 ЭБУ: контакт 1 (+12В), 2 (масса), 3 (сигнал). Прокладывайте проводку ДМРВ отдельно от других жгутов, минимизируя длину провода до 30 см от датчика до разъема. Лямбда-зонд вкручивается в приемную трубу глушителя на расстоянии 30–50 см от выпускного коллектора – подключите его к контактам 28 (сигнал) и 30 (нагреватель) через штатный разъем, предварительно смазав резьбу антипригарной пастой.

Проверьте целостность изоляции всех проводов мультиметром (сопротивление изоляции не менее 1 МОм) и прозвоните цепи на короткое замыкание. Подключите блок управления к диагностическому разъему OBD-II, используя адаптер VAG KKL, и запустите программу OpenDiag для проверки связи с ЭБУ. При отсутствии ошибок по датчикам убедитесь, что напряжение на контакте 12 ЭБУ составляет 4,8–5,2 В – отклонение свидетельствует о неисправности стабилизатора напряжения в блоке.

Настройка блока управления двигателем и проверка работы форсунок

После установки инжекторной системы на ВАЗ 2107 первым шагом становится подключение и настройка ЭБУ (электронного блока управления). Используйте ПО ChipTuningPro или OpenDiag для диагностики и корректировки параметров. Подключите адаптер K-Line (например, VAG KKL 409.1) к диагностическому разъёму OBD-II и считайте ошибки. Убедитесь, что в памяти ЭБУ нет кодов неисправностей, связанных с датчиками: ДМРВ, ДПДЗ, ДТОЖ и лямбда-зондом. Если ошибки присутствуют – устраните их до калибровки.

Основные параметры, требующие настройки в ЭБУ для ВАЗ 2107 с инжектором Январь 5.1 или М7.9.7:

• Коэффициент коррекции топливоподачи (должен быть в пределах 0,95–1,05 на холостом ходу).
• Угол опережения зажигания (базовое значение – 5–10° до ВМТ при 800–900 об/мин).
• Длительность импульса впрыска форсунок (3,5–4,5 мс на холостом ходу для форсунок Siemens 0280150996).
• Порог включения вентилятора системы охлаждения (92–95°C).

Проверка форсунок начинается с визуального осмотра: убедитесь в отсутствии подтёков топлива на корпусе и разъёмах. Подключите форсунки к стенду или используйте самодельный тестер с источником питания 12 В и светодиодом. Подайте напряжение на разъём форсунки – должен быть слышен характерный щелчок, а светодиод мигать. Если форсунка не срабатывает, проверьте сопротивление обмотки мультиметром: для низкоомных форсунок (Siemens, Bosch) оно должно быть 12–16 Ом, для высокоомных – 14–17 Ом.

Для проверки равномерности распыла и производительности форсунок соберите простую схему: подключите форсунки к топливной рампе, подайте давление 2,5–3,0 бар (используйте манометр с переходником на штуцер рампы) и кратковременно активируйте каждую форсунку. Распыл должен быть коническим, без струй и капель. Разница в объёме топлива, собранного за 30 секунд работы каждой форсунки, не должна превышать 5%. При больших отклонениях – промойте форсунки ультразвуком или замените неисправные.

После настройки ЭБУ и проверки форсунок выполните тестовый запуск двигателя. На холостом ходу обороты должны стабилизироваться на уровне 800–900 об/мин, а напряжение на датчике кислорода – колебаться в пределах 0,1–0,9 В. Если двигатель работает неровно, откорректируйте состав смеси через параметр «Коррекция СО» в ПО ЭБУ. При появлении провалов или рывков проверьте давление топлива в рампе (должно быть 2,8–3,2 бар при включённом зажигании) и герметичность вакуумных шлангов.

Запуск двигателя после замены и устранение возможных неисправностей

Перед первым запуском убедитесь, что все электрические соединения инжекторной системы проверены мультиметром: сопротивление датчика положения коленвала должно составлять 500–700 Ом, датчика температуры охлаждающей жидкости – 2,5–3,5 кОм при 20°C. Залейте в топливный бак бензин с октановым числом не ниже АИ-95, так как инжекторная система ВАЗ 2107 чувствительна к качеству топлива. Отключите подачу топлива, сняв предохранитель бензонасоса (F1 на монтажном блоке), и прокрутите стартером двигатель 5–7 секунд для создания давления в системе.

При первом запуске не нажимайте педаль газа – ЭБУ самостоятельно регулирует подачу топлива. Если двигатель не заводится в течение 3–5 секунд, проверьте наличие искры на свечах: выкрутите одну свечу, подключите к высоковольтному проводу и прокрутите стартер. Отсутствие искры указывает на неисправность модуля зажигания или датчика положения коленвала. При наличии искры, но отсутствии вспышек в цилиндрах, проверьте давление топлива манометром – норма 2,8–3,2 бар на холостом ходу.

После запуска двигатель может работать неустойчиво из-за неправильных настроек ЭБУ. Подключите диагностический сканер (например, ELM327) к разъему OBD-II и считайте ошибки. Код P0300 указывает на пропуски зажигания – проверьте свечи, форсунки и компрессию в цилиндрах. Ошибка P0171 (бедная смесь) требует проверки герметичности впускного тракта и работы датчика массового расхода воздуха. Для корректировки смеси используйте программу «ЧипТюнинг Про» или аналоги.

Если двигатель глохнет сразу после запуска, проверьте работу регулятора холостого хода (РХХ). Снимите его, промойте очистителем карбюратора и продуйте сжатым воздухом. Убедитесь, что шток РХХ перемещается свободно – заедание приводит к нестабильной работе на холостых оборотах. При необходимости замените РХХ на новый с артикулом 2112-1148300-02. Также проверьте герметичность соединений вакуумных шлангов – подсос воздуха вызывает обеднение смеси.

Повышенные обороты холостого хода (более 1000 об/мин) могут быть вызваны неисправностью датчика положения дроссельной заслонки (ДПДЗ). Проверьте напряжение на сигнальном проводе при закрытой заслонке – должно быть 0,45–0,55 В. При отклонении от нормы отрегулируйте ДПДЗ или замените его. Также проверьте работу датчика абсолютного давления (ДАД) – при включенном зажигании напряжение на его выходе должно составлять 4,5–4,9 В.

Детонация при нагрузке указывает на неправильно подобранные свечи зажигания или низкое качество топлива. Для ВАЗ 2107 с инжектором рекомендуются свечи NGK BCPR6ES-11 или аналоги с калильным числом 6–7. Проверьте зазор между электродами – он должен быть 1,0–1,1 мм. При появлении ошибки P0325 (неисправность датчика детонации) замените датчик на новый с артикулом 18.3855.

Если двигатель перегревается, проверьте работу термостата и датчика температуры. Термостат должен открываться при 85–90°C – проверьте это, опустив его в горячую воду. Датчик температуры должен показывать корректные значения при подключении к диагностическому сканеру. При неисправности замените его на датчик с артикулом 23.3828. Также убедитесь, что вентилятор охлаждения включается при температуре 92–97°C – проверьте реле и предохранитель F7.

После устранения неисправностей проведите адаптацию ЭБУ: отключите аккумулятор на 10–15 минут, затем запустите двигатель и дайте ему поработать на холостом ходу 5–10 минут. Прогрейте двигатель до рабочей температуры и выполните тестовую поездку с плавным разгоном до 3000 об/мин. Если двигатель работает стабильно, без провалов и ошибок, замена карбюратора на инжектор выполнена корректно.
