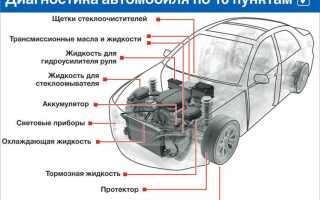

Что показывает компьютерная диагностика автомобиля

Современные автомобили оснащены десятками электронных блоков управления (ЭБУ), которые контролируют работу двигателя, трансмиссии, тормозной системы и других узлов. Каждый из них генерирует коды ошибок при отклонениях от нормы – например, P0300 указывает на пропуски зажигания, а U0100 сигнализирует о потере связи с ЭБУ двигателя. Диагностическое оборудование считывает эти коды через разъем OBD-II, но их расшифровка – лишь первый шаг. Важно понимать, что ошибка P0420 (низкая эффективность катализатора) может быть вызвана как неисправностью самого катализатора, так и утечкой выхлопных газов или некорректной работой датчиков кислорода.

Профессиональные сканеры, такие как Launch X431 или Autel MaxiSys, не ограничиваются чтением кодов. Они анализируют поток данных в реальном времени: показания датчиков температуры, давления топлива, положения дроссельной заслонки. Например, если при диагностике дизельного двигателя параметр Fuel Rail Pressure (давление в топливной рампе) отклоняется от нормы на 20–30%, это указывает на неисправность ТНВД или форсунок. Для бензиновых моторов критичен параметр Short Term Fuel Trim (краткосрочная корректировка топливоподачи) – его значения за пределами ±10% свидетельствуют о подсосе воздуха или загрязнении форсунок.

Компьютерная диагностика эффективна только при правильной интерпретации данных. Ошибка C1201 в системе ABS может означать как неисправность датчика колеса, так и повреждение проводки. Для точной локализации проблемы используют осциллограф: сигнал с датчика должен быть синусоидальным, а его амплитуда – не менее 0,5 В при вращении колеса. В случае с автоматической трансмиссией параметр Transmission Fluid Temperature (температура масла) выше 120°C при нормальной эксплуатации указывает на износ гидроблока или недостаточный уровень жидкости.

Не все неисправности фиксируются ЭБУ. Например, износ подшипников ступицы или шаровых опор не вызывает ошибок, но проявляется в вибрациях и шумах. Здесь на помощь приходят специализированные программы, такие как VCDS для автомобилей Volkswagen Group, которые позволяют тестировать исполнительные механизмы: актуаторы турбины, клапаны EGR, электромагнитные муфты. Для гибридных автомобилей критичен мониторинг параметров высоковольтной батареи: падение напряжения на одном из модулей ниже 3,2 В при заряде 50% сигнализирует о необходимости замены ячейки.

Какие сканеры и программы используют для диагностики автомобиля

Современные диагностические сканеры делятся на три категории: мультимарочные, дилерские и специализированные. Мультимарочные устройства – универсальные решения для большинства автомобилей, поддерживающие протоколы OBD-II, CAN, K-Line и другие. Среди них выделяются:

• Launch X431 Pro – работает с 100+ марками, оснащён двухканальным осциллографом и базой данных по ремонту.
• Autel MaxiSys MS906BT – Android-планшет с поддержкой Wi-Fi, Bluetooth и облачных обновлений, совместим с 80+ брендами.
• Bosch KTS 590 – интегрируется с ESI[tronic], содержит схемы электропроводки и алгоритмы тестирования компонентов.

Дилерские сканеры разрабатываются производителями авто для конкретных моделей. Они обеспечивают доступ к заводским кодам ошибок, калибровкам и адаптациям. Примеры:

• VAS 6154 (Volkswagen Group) – диагностирует VW, Audi, Škoda, Seat, Porsche; поддерживает онлайн-кодирование блоков.
• Techstream (Toyota/Lexus) – работает через Mini VCI или MVCI, позволяет настраивать параметры иммобилайзера и системы стабилизации.
• Forscan (Ford/Mazda) – бесплатная программа для ПК, требует адаптера ELM327; считывает скрытые ошибки модулей BCM, PCM, ABS.

Для бюджетной диагностики используют адаптеры OBD-II с ПО под смартфон или ноутбук. Наиболее надёжные комбинации:

• ELM327 v1.5 + Torque Pro (Android) – отображает параметры в реальном времени, строит графики, экспортирует логи.
• OBDLink MX+ + Carista (iOS/Android) – поддерживает расширенные протоколы (SW-CAN, MS-CAN), тестирует подушки безопасности.
• Veepeak OBDCheck + FORScan (Windows) – работает с Ford, Mazda, Lincoln; позволяет редактировать конфигурацию блоков.

Специализированные программы решают узкие задачи: чип-тюнинг, калибровка датчиков, сброс сервисных интервалов. Ключевые инструменты:

• WinOLS – редактирование карт ЭБУ дизельных и бензиновых двигателей; требует знаний о структуре прошивок.
• TunerPro – настройка параметров впрыска, зажигания, турбонаддува; поддерживает XDF-файлы для конкретных ЭБУ.
• INPA/ISTA (BMW) – диагностика и кодирование модулей EGS, DSC, IHKA; работает через K+DCAN-адаптер.

Для коммерческих автосервисов оптимальны комплексные решения с облачной интеграцией. Примеры:

• Snap-on Zeus – планшет с предустановленными базами Mitchell 1 и ShopKey, осциллографом и генератором сигналов.
• Hella Gutmann mega macs 77 – диагностика грузовиков, автобусов, легковых авто; содержит 40+ протоколов.
• Delphi DS – поддерживает 150+ марок, включает модуль обучения с пошаговыми инструкциями.

При выборе сканера учитывайте протоколы, которые использует автомобиль. Например, старые Mercedes (до 2005 г.) работают по K-Line, а современные BMW – по DoIP (Ethernet). Проверяйте совместимость на сайтах производителей или форумах (например, obd2.ru, diagnost-auto.com). Для редких марок (например, китайских) часто требуются адаптеры с поддержкой J1939 или GB/T 27930.

Обновления ПО – критически важный аспект. Дилерские сканеры получают обновления ежемесячно (например, ODIS для VAG), мультимарочные – раз в квартал. Бесплатные программы (Forscan, CarScanner) обновляются реже, но имеют активные сообщества, публикующие неофициальные патчи. Храните резервные копии прошивок ЭБУ перед любыми манипуляциями – ошибки при перепрошивке могут заблокировать блок управления.

Как подключить диагностическое оборудование к разным маркам машин

Большинство современных автомобилей оснащены диагностическим разъемом OBD-II, но его расположение и особенности подключения зависят от марки. У европейских брендов (Volkswagen, BMW, Mercedes) разъем чаще всего находится под рулевой колонкой или в районе пепельницы. У японских (Toyota, Honda, Nissan) – ближе к центральной консоли, иногда за крышкой панели приборов. Корейские производители (Hyundai, Kia) размещают его под бардачком или рядом с блоком предохранителей. Перед подключением проверьте документацию: у некоторых моделей (например, Renault до 2010 года) может использоваться устаревший разъем OBD-I.

Для диагностики автомобилей BMW и Mini потребуется адаптер с поддержкой протокола KWP2000 или CAN. Стандартные сканеры OBD-II часто не считывают специфические ошибки этих марок, поэтому рекомендуется использовать фирменное ПО (ISTA) или мультимарочные решения типа Carly или Launch X431. У Mercedes-Benz аналогичная ситуация: базовые сканеры могут не распознать коды неисправностей систем ESP, SRS или адаптивного круиз-контроля. Здесь эффективнее работают программы Xentry или Vediamo, подключаемые через адаптер C4/C5.

• Volkswagen Group (VW, Audi, Skoda, Seat):
  • Используйте адаптер с поддержкой протоколов CAN (500 кбит/с) и UDS.
  • Для доступа к скрытым функциям (например, активация дневных ходовых огней) потребуется VCDS (VAG-COM).
  • У моделей до 2005 года может быть разъем K-Line – проверьте распиновку.
• Toyota/Lexus:
  • Стандартный OBD-II работает, но для доступа к гибридным системам нужен Techstream.
  • У старых моделей (до 2004 года) разъем может быть нестандартным – ищите 17-контактный DLC3.
  • Для сброса сервисных интервалов используйте режим «Customize» в Techstream.

Американские автомобили (Ford, GM, Chrysler) часто требуют адаптеров с поддержкой протокола J1850 PWM/VPW. У Ford Focus 2012+ и Mustang 2015+ диагностика через OBD-II ограничена – для полного доступа к модулям (например, PCM или TCM) нужен сканер с поддержкой Ford IDS. У Chevrolet Cruze и Malibu с 2016 года используется протокол CAN FD, несовместимый со старыми адаптерами. Для диагностики электромобилей (Tesla, Chevrolet Bolt) потребуется специализированное ПО (например, Tesla Toolbox или GM Global Diagnostic System).

Китайские марки (Changan, Geely, BYD) используют стандартные OBD-II, но часто с недокументированными протоколами. Для диагностики рекомендуется Launch X431 или Autel MaxiSys – они поддерживают большинство китайских ЭБУ. У некоторых моделей (например, Chery Tiggo 7) разъем может быть скрыт за заглушкой под бардачком. У электромобилей BYD для доступа к батарее и системе управления требуется адаптер с поддержкой протокола GB/T 27930.

При подключении к любым маркам соблюдайте последовательность:

1. Выключите зажигание.
2. Подключите адаптер к разъему.
3. Включите зажигание (не запуская двигатель).
4. Запустите диагностическое ПО и выберите марку/модель.
5. Дождитесь инициализации связи с ЭБУ (обычно 5–30 секунд).
6. Проверьте наличие обновлений прошивки адаптера перед началом работы.

Для редких или старых моделей (например, Lada, УАЗ) используйте адаптеры с поддержкой K-Line и возможностью ручного выбора протокола.

Какие ошибки в ЭБУ указывают на проблемы с двигателем и трансмиссией

Ошибки в ЭБУ, связанные с двигателем, часто кодируются по стандарту OBD-II и начинаются с буквы P (powertrain). Наиболее критичные коды: P0300–P0308 (пропуски зажигания в цилиндрах), P0171–P0172 (бедная/богатая топливная смесь), P0420–P0430 (неэффективность катализатора). Пропуски зажигания (например, P0302 – цилиндр №2) требуют немедленной проверки свечей, катушек и топливных форсунок. Ошибки P0171/P0172 указывают на утечки воздуха во впускном тракте или неисправность датчиков кислорода (лямбда-зондов). Для диагностики используйте сканер с возможностью чтения потоковых данных (live data) – отклонения в показаниях датчиков MAP/MAF или TPS свыше 10% от нормы подтверждают проблему.

Трансмиссионные ошибки обозначаются кодами P07xx–P09xx и U0100–U0126 (для CAN-шины). Частые неисправности: P0730 (неправильное передаточное отношение), P0740 (проблемы с блокировкой гидротрансформатора), P0842 (низкое давление в гидросистеме). Ошибка P0730 возникает при износе фрикционов или неисправности датчиков скорости входного/выходного вала – требуется проверка уровня и качества масла, а также адаптация коробки после ремонта. Для роботизированных и вариаторных трансмиссий критичны коды P1740 (сцепление) и P1895 (износ ремня), которые часто сопровождаются рывками при переключении. В таблице ниже приведены ключевые коды и их первоочередные причины:

При появлении кодов U0100–U0126 (потеря связи с модулями) первым делом проверьте предохранители и целостность CAN-шины – обрыв или короткое замыкание в проводах (цвета: оранжевый/белый и оранжевый/зелёный) приводит к отключению связи с ЭБУ трансмиссии или двигателя. Для гибридных автомобилей критичны коды P3000–P3009 (проблемы с высоковольтной батареей) – они требуют диагностики через специализированное ПО (например, Toyota Techstream или Honda HDS). Зафиксированные ошибки сбрасывайте только после устранения причины, иначе через 50–100 км пробега они появятся вновь.

Как расшифровать коды неисправностей и определить их причины

Коды неисправностей (DTC) состоят из буквы и четырёх цифр, например, P0301. Первая буква указывает на систему: P – двигатель и трансмиссия, B – кузов, C – шасси, U – сеть связи. Первая цифра после буквы обозначает стандарт: 0 – OBD-II, 1 и 2 – производитель. Остальные три цифры – конкретная ошибка. Для расшифровки используйте базы данных типа OBD-II PIDs или документацию производителя. Например, P0301 означает пропуски зажигания в первом цилиндре, а P0171 – бедную топливную смесь в первом ряду цилиндров.

После получения кода проверьте связанные компоненты. Для P0301 осмотрите свечу зажигания, катушку, провода и форсунку первого цилиндра. Используйте мультиметр для проверки сопротивления катушки (обычно 0,5–2 Ом для первичной обмотки) и осциллограф для анализа сигнала форсунки. При P0171 проверьте датчик массового расхода воздуха (MAF), вакуумные шланги на герметичность и давление топлива (должно быть 3–4 бар на холостом ходу). Лямбда-зонд можно протестировать сканером: напряжение должно колебаться между 0,1 и 0,9 В.

Некоторые коды требуют комплексного подхода. Например, P0420 (низкая эффективность катализатора) может быть вызван неисправностью катализатора, датчиков кислорода или утечками выхлопных газов. Сначала проверьте лямбда-зонды: передний должен быстро реагировать на изменения смеси, задний – показывать стабильное напряжение около 0,5 В. Если датчики исправны, измерьте противодавление в выхлопной системе (не более 0,3 бара при 2500 об/мин). При превышении нормы замените катализатор или ищите засоры в глушителе.

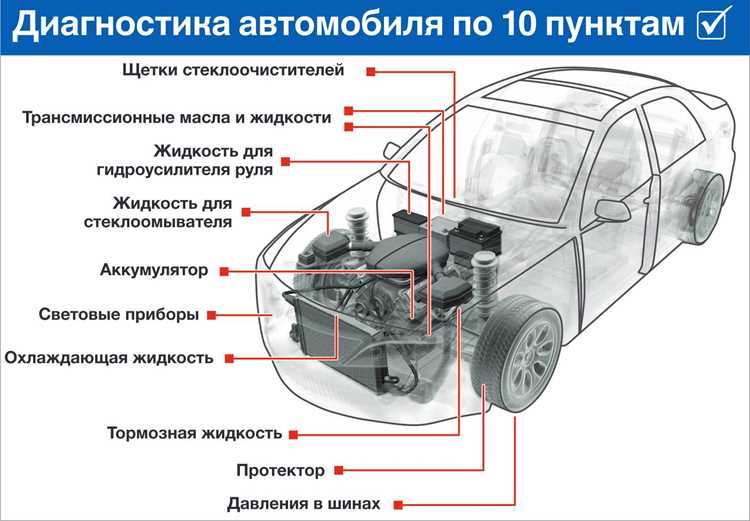

Какие параметры в реальном времени проверяют при диагностике подвески и тормозной системы

При диагностике подвески сканер считывает данные с датчиков положения колес, акселерометров и датчиков дорожного просвета. Анализируются амплитуда и частота колебаний амортизаторов, сравниваются показания левой и правой сторон. Превышение разницы в 15–20% сигнализирует о неисправности стойки или пружины. Датчики ускорения фиксируют вибрации на частотах 10–15 Гц – характерный диапазон для изношенных сайлентблоков.

Тормозная система проверяется по давлению в гидравлическом контуре, времени срабатывания и температуре дисков. Датчики ABS передают скорость вращения каждого колеса с точностью до 0,1 км/ч, выявляя неравномерное замедление. При торможении с 100 км/ч разница в 0,3 с между колесами одной оси указывает на заклинивший суппорт или неисправный цилиндр. Температурные датчики фиксируют перегрев свыше 400°C – критический порог для большинства фрикционных материалов.

В реальном времени отслеживается работа электронных систем стабилизации: ESP, TCS и EBD. Сканер сравнивает угол поворота руля с фактическим изменением траектории, вычисляя коэффициент скольжения. При активации ESP на скорости 80 км/ч система должна корректировать курс за 0,2–0,4 с, иначе диагностируется неисправность гидроблока или датчика угла поворота. Лог ошибок фиксирует коды P0850–P0854, связанные с некорректным срабатыванием тормозных механизмов.

Датчики износа колодок передают остаточную толщину фрикционного слоя с точностью до 0,5 мм. При достижении 3 мм сканер формирует предупреждение, а при 1,5 мм – критическую ошибку. Для барабанных тормозов контролируется ход поршня рабочего цилиндра: превышение 4 мм указывает на необходимость замены манжет. В пневматических системах проверяется давление в ресиверах и время накачки – отклонение более 10% от нормы свидетельствует о негерметичности магистралей.

При диагностике адаптивных подвесок (например, MagneRide) сканер считывает данные о вязкости магнитореологической жидкости и времени реакции амортизаторов. Задержка более 15 мс при изменении дорожных условий говорит о деградации жидкости или неисправности катушек электромагнитов. Для пневмоподвесок контролируется давление в баллонах и скорость его восстановления после нагрузки – падение ниже 6 бар или восстановление дольше 3 с требует проверки компрессора и клапанов.

Ключевой параметр – синхронизация работы всех систем. Например, при резком торможении на неровной дороге сканер проверяет, как подвеска компенсирует клевок кузова: разница в ходе амортизаторов более 20 мм между передней и задней осью указывает на неверные настройки или износ стабилизаторов. Для электрических стояночных тормозов контролируется ток потребления мотор-редуктора – превышение 8 А при активации сигнализирует о заедании механизма.

Как провести самодиагностику без автосервиса с помощью смартфона

Для самодиагностики понадобится OBD-II адаптер (например, ELM327 Bluetooth или Wi-Fi) и приложение для смартфона. Подключите адаптер к диагностическому разъёму автомобиля – он расположен под рулём, за бардачком или в районе центральной консоли. После сопряжения со смартфоном через Bluetooth или Wi-Fi запустите приложение: популярные варианты – Torque Pro, Car Scanner ELM OBD2 или OBD Auto Doctor. Эти программы считывают коды ошибок (DTC), параметры работы двигателя, трансмиссии и других систем в реальном времени.

Сначала проверьте наличие активных ошибок: приложение отобразит их в виде кодов (например, P0300 – пропуски зажигания, P0171 – бедная смесь). Для расшифровки используйте встроенные базы данных приложений или онлайн-справочники, такие как obd-codes.com. Обратите внимание на параметры: обороты двигателя, температура охлаждающей жидкости, напряжение бортовой сети, давление во впускном коллекторе. Отклонения от нормы (например, температура выше 105°C или напряжение ниже 12,5 В) укажут на потенциальные проблемы.

Для углублённой диагностики используйте функции логирования: записывайте данные во время поездки и анализируйте их позже. Например, резкие скачки оборотов при разгоне могут свидетельствовать о неисправности датчика положения дроссельной заслонки. Сбросьте ошибки после устранения неисправности – это поможет убедиться, что проблема решена. Не игнорируйте предупреждения о критических неисправностях (например, P0201 – неисправность форсунки цилиндра 1): они могут привести к серьёзным поломкам.
