Цепь грм для чего нужна

Цепь газораспределительного механизма (ГРМ) – ключевой элемент, синхронизирующий работу коленчатого и распределительного валов. В отличие от ремня, она изготавливается из металлических звеньев, соединённых роликами, что обеспечивает ресурс до 200–300 тысяч километров при правильной эксплуатации. Однако на практике срок службы зависит от качества масла, натяжителей и условий работы двигателя. Например, в моторах BMW N47 или Volkswagen EA888 цепь может растянуться уже к 100–150 тысячам км из-за конструктивных особенностей.

Основная функция цепи – передача крутящего момента с коленвала на распредвал(ы) с точностью до ±2 градусов. Даже незначительное смещение фаз газораспределения приводит к падению мощности, увеличению расхода топлива и риску встречи клапанов с поршнями. В интерференционных двигателях (например, Toyota 2GR-FKS или Ford EcoBoost) обрыв цепи гарантирует капитальный ремонт. Поэтому диагностика состояния включает проверку натяжения, износа звеньев и работы гидравлических натяжителей.

Замена цепи ГРМ – процедура, требующая разборки передней части двигателя. В среднем работа занимает 6–12 часов, а стоимость комплекта (цепи, натяжителей, успокоителей) варьируется от 15 до 50 тысяч рублей в зависимости от модели. Для продления ресурса рекомендуется использовать масло с допуском производителя, избегать резких стартов с холодным двигателем и регулярно проверять уровень масла – его недостаток ускоряет износ цепи и натяжителей.

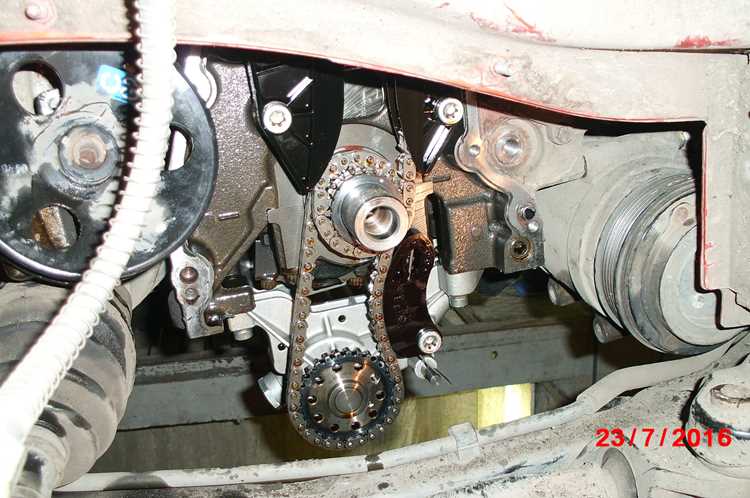

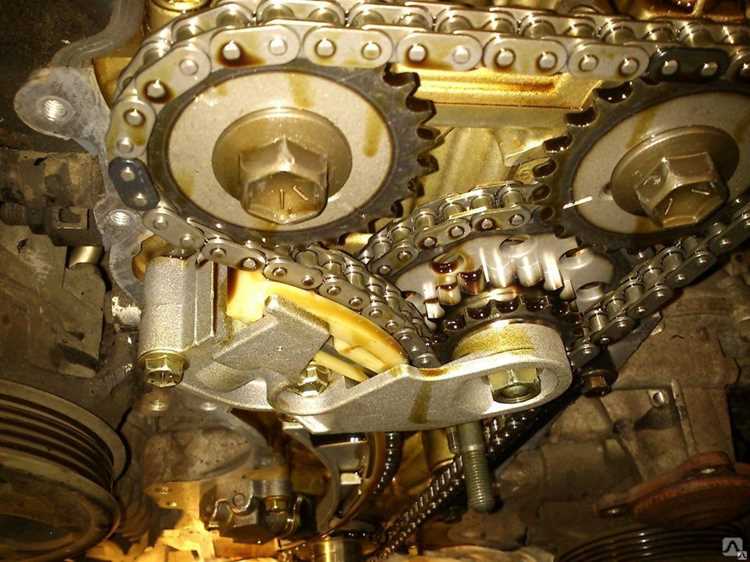

Как цепь ГРМ синхронизирует работу коленвала и распредвала

Цепь ГРМ – единственный механический элемент, напрямую связывающий коленчатый и распределительный валы. Её зубчатые звенья входят в зацепление со звездочками на обоих валах, обеспечивая передаточное отношение 2:1. Это значит, что за два оборота коленвала распредвал совершает один полный оборот, что критически важно для четырехтактного цикла двигателя.

Синхронизация достигается за счет жесткой фиксации фаз газораспределения. На коленвале звездочка имеет 20–30 зубьев, на распредвале – в два раза больше (40–60). При смещении цепи даже на один зуб фазы сдвигаются на 9–15°, что приводит к падению мощности на 15–25% и риску контакта клапанов с поршнями в интерференционных двигателях.

• Впускные клапаны открываются за 5–20° до ВМТ (верхней мертвой точки), обеспечивая наполнение цилиндров.
• Выпускные закрываются через 10–30° после ВМТ, исключая перекрытие фаз.
• Точность синхронизации зависит от шага цепи (обычно 8–9,525 мм) и натяжения, регулируемого гидронатяжителем.

Натяжение цепи критично для предотвращения резонансных колебаний. В современных двигателях применяют двухрядные или даже трехрядные цепи с шагом 8 мм, выдерживающие нагрузки до 3000 Н. При ослаблении натяжения на 0,5 мм амплитуда колебаний увеличивается на 30–40%, что ускоряет износ и повышает риск перескока на зуб.

В дизельных двигателях синхронизация жестче из-за высокой степени сжатия (16–22:1 против 9–12:1 у бензиновых). Здесь цепи ГРМ усилены, а звездочки имеют увеличенный модуль зуба (2,5–3 мм). При замене цепи обязательна проверка износа звездочек – при выработке более 0,1 мм на зуб синхронизация нарушается.

Диагностика синхронизации включает проверку меток на звездочках и шкиве коленвала. На большинстве двигателей метки совмещаются при положении поршня первого цилиндра в ВМТ на такте сжатия. При несовпадении меток на 3° и более требуется корректировка положения распредвала с помощью регулировочных шайб или фазовращателей.

Основные признаки износа или растяжения цепи ГРМ

Первый и наиболее очевидный симптом – металлический лязг или дребезжание из-под крышки ГРМ при холодном пуске двигателя. Звук возникает из-за увеличенного зазора между звеньями цепи и зубьями шестерен, особенно заметен на оборотах холостого хода. В современных моторах с гидронатяжителями шум может временно исчезать после прогрева, но это не устраняет проблему – растяжение цепи прогрессирует.

Смещение фаз газораспределения на 3–5 градусов и более приводит к падению мощности и увеличению расхода топлива на 10–15%. Диагностируется сканером по ошибкам P0016, P0017 или аналогичным, указывающим на рассогласование сигналов датчиков коленвала и распредвала. На двигателях с непосредственным впрыском растянутая цепь часто вызывает детонацию из-за неправильного момента открытия клапанов.

Визуальный осмотр цепи через сервисное отверстие или после частичной разборки позволяет выявить критические дефекты: вытяжку звеньев свыше 0,5% от номинальной длины (например, 4 мм на 800 мм цепи), трещины на пластинах, износ роликов. Натяжитель при этом упирается в крайнее положение, а успокоитель цепи может иметь следы абразивного износа. Для точной оценки используют шаблон или штангенциркуль с глубиномером.

На автомобилях с цепным приводом ГРМ возрастом 150–200 тыс. км пробега характерно появление масляных подтеков из-под крышки цепи. Причина – разрушение сальников распредвалов или прокладки из-за вибраций, вызванных растянутой цепью. В запущенных случаях масло попадает на ремень вспомогательных агрегатов, сокращая его ресурс. Замена цепи без устранения течи приведет к повторному загрязнению системы.

На двигателях с турбонаддувом растяжение цепи часто сопровождается нестабильной работой турбины: провалы тяги, черный дым из выхлопной трубы, повышенный расход масла. Это связано с нарушением синхронизации впуска и выпуска, что приводит к неполному сгоранию топлива и образованию нагара на лопатках турбины. Диагностика требует проверки давления наддува и анализа состава выхлопных газов.

Игнорирование признаков износа цепи ГРМ на моторах с интерференцией (например, Volkswagen EA888, Toyota 2GR-FKS) приводит к столкновению поршней с клапанами при обрыве или перескоке цепи. Ремонт в этом случае включает замену клапанов, направляющих втулок, а иногда и поршней. Стоимость работ может достигать 30–50% от цены автомобиля. Профилактическая замена цепи с натяжителем и успокоителями обходится в 2–3 раза дешевле.

Последствия обрыва цепи ГРМ для двигателя и ремонтные риски

Обрыв цепи ГРМ приводит к мгновенной потере синхронизации между коленчатым и распределительным валами. В результате поршни и клапаны начинают двигаться хаотично, что в 90% случаев вызывает их столкновение. Степень повреждений зависит от конструкции двигателя: в интерференционных моторах (например, Volkswagen 1.4 TSI, Toyota 1.8 VVT-i) клапаны гнутся уже на первых оборотах после обрыва, в то время как в безынтерференционных (как у старых моделей Mercedes M111) риск минимален.

Первичные последствия обрыва включают:

• Деформацию клапанов (до 12 штук в 16-клапанных агрегатах) – требует замены комплекта с притиркой.
• Повреждение поршней (сколы, трещины на кромках) – замена поршневой группы в сборе.
• Разрушение направляющих втулок клапанов – влечет демонтаж головки блока цилиндров (ГБЦ).
• Загиб шатунов (в тяжелых случаях) – капитальный ремонт с расточкой блока.

Ремонт после обрыва цепи ГРМ редко обходится дешевле 50 000–150 000 рублей для атмосферных двигателей и 200 000–400 000 рублей для турбированных. Стоимость складывается из:

1. Диагностики (от 3 000 рублей) – обязательная проверка на наличие металлической стружки в масле и повреждений стенок цилиндров.
2. Замены цепи, натяжителей, успокоителей (комплект – 15 000–40 000 рублей в зависимости от модели).
3. Ремонта ГБЦ (снятие, шлифовка плоскости, замена клапанов, маслосъемных колпачков) – 30 000–80 000 рублей.
4. Замены поршневой группы (при повреждениях) – 50 000–120 000 рублей.
5. Работ по сборке-разборке (15 000–50 000 рублей).

Риск повторного обрыва после некачественного ремонта достигает 30%. Основные ошибки при восстановлении:

• Использование неоригинальных запчастей (цепи низкого качества растягиваются на 5 000–10 000 км).
• Неправильная установка фаз газораспределения (ошибка на 1–2 зуба приводит к потере мощности и перегреву).
• Игнорирование замены натяжителя (изношенный механизм не обеспечивает нужного натяжения).
• Отсутствие проверки масляных каналов (засорение приводит к масляному голоданию цепи).

В двигателях с непосредственным впрыском топлива (GDI, TFSI) обрыв цепи дополнительно вызывает гидроудар. Топливо, не успевшее сгореть, скапливается в цилиндрах и при следующем запуске разрушает поршни и шатуны. В таких случаях ремонт часто экономически нецелесообразен – проще заменить двигатель в сборе, что обойдется в 300 000–600 000 рублей.

Профилактика обрыва цепи включает замену комплекта ГРМ каждые 100 000–150 000 км (для современных двигателей) или при появлении характерных симптомов: металлический стук на холодную, ошибки по фазам газораспределения (P0016, P0017), повышенный расход масла. Для турбомоторов интервал сокращается до 80 000 км. Использование масла с допуском производителя (например, VW 502.00 для TSI) продлевает ресурс цепи на 20–30%.

При первых признаках растяжения цепи (шум, вибрация) необходимо провести компьютерную диагностику и замерить фактическое растяжение с помощью специального инструмента (например, JTC-4763 для двигателей BMW N47). Превышение допуска на 0,5–1 мм – сигнал к немедленной замене. Игнорирование проблемы увеличивает риск обрыва в 5–7 раз и приводит к необходимости капитального ремонта.

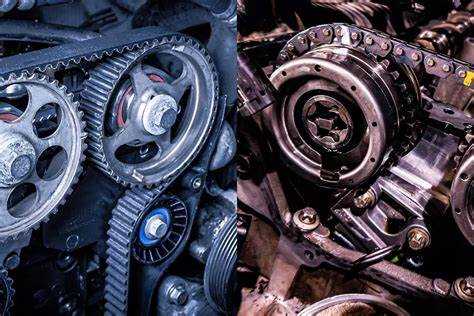

Сравнение цепи ГРМ с ремнем: плюсы и минусы каждого варианта

Ремень ГРМ изготавливается из армированной резины с нейлоновыми или стекловолоконными нитями. Его ресурс ограничен 60–120 тыс. км (у некоторых двигателей, например, Toyota 1ZZ-FE – до 150 тыс. км), а замена обходится дешевле (3–8 тыс. рублей за комплект + 2–4 часа работы). Ремень не требует смазки, работает тише цепи и легче по весу, но уязвим к агрессивным средам: попадание масла или антифриза разрушает материал за 5–10 тыс. км. Обрыв ремня на большинстве современных моторов приводит к столкновению клапанов с поршнями, что влечёт капитальный ремонт (стоимость от 80 тыс. рублей).

Выбор между цепью и ремнём зависит от приоритетов владельца. Для автомобилей с высокой нагрузкой (внедорожники, коммерческий транспорт) цепь предпочтительнее из-за долговечности. Ремень подходит для городских машин с чётким регламентом обслуживания: его замена каждые 60–100 тыс. км исключает риск внезапного обрыва. При покупке подержанного автомобиля с цепным приводом обязательна диагностика натяжителя и успокоителей – их износ часто остаётся незамеченным до критического состояния. Для ремня критично проверять состояние роликов и помпы: их выход из строя приводит к обрыву даже при целом ремне.

Интервалы замены цепи ГРМ для разных марок автомобилей

У большинства современных двигателей Toyota с цепным приводом ГРМ интервал замены составляет 150–200 тыс. км. Исключение – моторы серии 1ZZ-FE (Corolla, Avensis), где цепь рекомендуется менять при 120–150 тыс. км из-за склонности к растяжению. Для дизельных агрегатов 1GD-FTV и 2GD-FTV регламент жестче: 200–250 тыс. км, но при условии использования качественного масла и своевременного обслуживания.

Volkswagen и Audi с турбированными двигателями TSI (1.4, 1.8, 2.0) требуют замены цепи каждые 80–120 тыс. км. Наиболее проблемные – моторы EA111 (1.4 TSI до 2015 года) и EA888 (2.0 TSI ранних поколений), где растяжение цепи может произойти уже к 60–80 тыс. км. Атмосферные двигатели (например, 1.6 MPI) выдерживают до 150–180 тыс. км без замены.

BMW с двигателями N47 (2.0 дизель) и N20/N26 (2.0 бензин) требуют внимания к цепи ГРМ уже на 100–120 тыс. км. На моторах M57 (3.0 дизель) и N57 интервал увеличивается до 150–200 тыс. км, но при агрессивной эксплуатации замена может потребоваться раньше. У Mercedes-Benz с моторами M271 (1.8 компрессор) и M274 (2.0 турбо) цепь служит 120–150 тыс. км, а на дизелях OM642 (3.0) – до 200 тыс. км.

У корейских брендов интервалы зависят от модели: Hyundai/Kia с моторами Gamma (1.4, 1.6) и Theta (2.0, 2.4) требуют замены цепи на 150–180 тыс. км, но на двигателях Nu (2.0 MPI) и Smartstream (1.6 T-GDI) ресурс сокращается до 120–150 тыс. км. Renault с моторами 1.6 TCe (M5M) и 2.0 F4R рекомендует проверку цепи каждые 60 тыс. км, а замену – на 120–150 тыс. км.

Инструменты и этапы самостоятельной проверки состояния цепи ГРМ

Необходимые инструменты: динамометрический ключ (диапазон 10–50 Н·м), набор головок (включая Torx T30–T50 и шестигранники 5–8 мм), штангенциркуль с глубиномером, щуп для проверки зазоров (0,05–0,2 мм), стробоскоп с индуктивным датчиком, монтажная лопатка (для фиксации распредвала), технический фонарь с магнитным креплением. Для двигателей с гидронатяжителем дополнительно потребуется манометр (0–10 бар) с переходником под штуцер системы смазки. Перед началом работ отключите аккумулятор и слейте масло, если требуется доступ к нижней части цепи.

Этапы проверки: 1. Визуальный осмотр – демонтируйте крышку ГРМ, осмотрите цепь на наличие трещин, вытянутых звеньев (допустимое удлинение – не более 0,5% от номинальной длины, например, для цепи 114 звеньев – +0,57 мм) и следов износа на зубьях звездочек. 2. Проверка натяжения – замерьте прогиб цепи между звездочками распредвала и коленвала: при усилии 10 Н прогиб не должен превышать 5–7 мм (для большинства 4-цилиндровых двигателей). 3. Контроль фаз газораспределения – установите поршень первого цилиндра в ВМТ, зафиксируйте распредвал специальным приспособлением (например, для VAG – T10171), сравните метки на звездочках с реперными точками на блоке. При отклонении более 3° используйте стробоскоп для корректировки. 4. Диагностика натяжителя – проверьте давление масла в системе (должно быть не ниже 2 бар на холостых оборотах), осмотрите плунжер натяжителя на предмет заклинивания или утечек. Замените натяжитель, если ход плунжера превышает 1 мм при ручном нажатии.

Типичные ошибки при обслуживании цепи ГРМ и как их избежать

Игнорирование регламента замены – самая распространённая ошибка. Производители указывают интервал замены цепи ГРМ в километрах или моточасах, но владельцы часто пренебрегают этими данными. Например, для двигателей BMW N47 (дизель) рекомендованный срок – 150–200 тыс. км, однако растяжение цепи может произойти уже на 100 тыс. км при агрессивной эксплуатации. Проверяйте состояние цепи каждые 50 тыс. км с помощью диагностики натяжителя и фаз газораспределения.

Неправильный подбор комплектующих приводит к преждевременному износу. Использование неоригинальных натяжителей или цепей низкого качества – частая причина поломок. Например, на двигателях Volkswagen EA888 (1.8/2.0 TSI) оригинальная цепь выдерживает 120–150 тыс. км, а дешёвые аналоги – всего 50–70 тыс. км. При замене всегда устанавливайте оригинальные или сертифицированные запчасти (например, INA, Febi, Mahle), проверяйте артикулы по VIN.

• Недостаточная смазка после замены. После установки новой цепи обязательно замените масло и фильтр, используя рекомендованную вязкость (например, 5W-30 для большинства современных двигателей). Остатки старого масла содержат металлическую стружку, ускоряющую износ. Запускайте двигатель только после прокачки системы смазки – прокрутите стартером без запуска на 5–10 секунд.
• Ошибки при выставлении меток. Смещение фаз даже на 1–2 зуба приводит к потере мощности, детонации или повреждению клапанов. На двигателях с цепным приводом (например, Toyota 1GR-FE) метки на звёздочках коленвала и распредвалов должны совпадать с рисками на крышке ГРМ. Используйте специальные фиксаторы (например, для Renault 1.5 dCi – приспособление Mot. 1489).

Пренебрежение проверкой сопутствующих элементов – ещё одна критическая ошибка. При замене цепи обязательно осматривайте:

1. Натяжитель – износ плунжера или утечка масла снижают натяжение.
2. Успокоители и башмаки – трещины или выработка приводят к перескоку цепи.
3. Звёздочки – износ зубьев увеличивает люфт и шум.
4. Сальники коленвала и распредвалов – течь масла загрязняет цепь и ускоряет коррозию.

Самостоятельная замена без опыта – рискованная практика. На двигателях с интерференцией (например, Honda K24, Mazda Skyactiv-G) ошибка при установке цепи приводит к столкновению поршней с клапанами и капитальному ремонту. Если нет навыков, доверьте работу сервису с диагностическим оборудованием (осциллограф для проверки фаз, эндоскоп для осмотра цепи). Стоимость профессиональной замены (15–30 тыс. руб.) ниже цены ремонта после ошибки.

После замены цепи не игнорируйте посторонние шумы. Стук или металлический лязг в первые 100–200 км могут указывать на неправильное натяжение, перекос звёздочек или дефект запчастей. Немедленно заглушите двигатель и проведите повторную диагностику. На двигателях с гидронатяжителями (например, Mercedes M272) шум может исчезнуть после прогрева, но это не отменяет необходимости проверки.
