Почему светодиодная лента горит одним цветом

Светодиодные ленты с RGB-чипами типа WS2812B, SK6812 или аналогами должны воспроизводить полный спектр цветов, но часто работают только в одном оттенке – белом, красном или синем. Основная причина кроется в неисправности управляющего сигнала: контроллер или микроконтроллер (например, Arduino, ESP8266) передает некорректный код цвета. Проверьте прошивку на наличие ошибок в адресации пикселей – часто проблема возникает из-за неправильного расчета количества светодиодов в массиве данных.

Второй распространенный фактор – деградация или заводской брак самих светодиодов. В лентах с низким качеством пайки (например, при использовании бессвинцового припоя) окисление контактов приводит к обрыву цепи одного из каналов (R, G или B). Измерьте напряжение на каждом канале мультиметром: если на одном из них отсутствует сигнал (0 В при подаче питания), замените неисправный сегмент ленты или перепаяйте контакты с применением флюса на основе канифоли.

Питание с нестабильным напряжением также вызывает одноцветное свечение. Светодиоды WS2812B требуют стабильных 5 В (±0,2 В) – при падении напряжения до 4,5 В зеленый канал может отключаться, оставляя только красный и синий. Используйте блок питания с запасом мощности (не менее 1,5 А на 1 м ленты) и добавьте конденсатор 1000 мкФ на входе для сглаживания пульсаций. Для длинных лент (более 5 м) подключайте питание с обоих концов, чтобы избежать падения напряжения.

Неправильное подключение шины данных – еще одна техническая причина. Если сигнальный провод подсоединен к ленте через резистор более 330 Ом или имеет длину свыше 3 м без повторителя сигнала (например, на базе логического элемента 74HC14), данные искажаются. Убедитесь, что провод данных не проложен параллельно силовым кабелям (расстояние не менее 10 см) и используйте экранированный кабель для минимизации помех.

В редких случаях одноцветное свечение вызвано несовместимостью протоколов. Некоторые контроллеры (например, DMX) требуют предварительной инициализации ленты – без нее светодиоды могут загораться только белым. Проверьте документацию к контроллеру и добавьте в код команду сброса (например, FastLED.clear() для Arduino) перед отправкой цветовых данных.

Как проверить исправность блока питания светодиодной ленты

Отключите блок питания от сети и подключите к его выходным клеммам мультиметр в режиме измерения постоянного напряжения. Для лент на 12 В показания должны быть в пределах 11,5–12,5 В, для 24 В – 23–25 В. Если напряжение отсутствует или ниже нормы, проверьте предохранитель блока (обычно на 1–3 А) и целостность входных проводов. При наличии переменного напряжения на выходе (характерное гудение или мерцание) – неисправен выпрямительный мост или конденсаторы фильтра.

Проверьте нагрузку: подключите к блоку питания заведомо исправный отрезок ленты длиной 0,5–1 м. Если лента загорается равномерно, проблема в исходной ленте или её подключении. При отсутствии реакции измерьте ток потребления мультиметром в режиме амперметра (последовательно с лентой). Для 12 В ленты на 60 светодиодов/м ток должен составлять 0,4–0,6 А на метр. Превышение на 20% указывает на короткое замыкание в ленте, отсутствие тока – на обрыв цепи или неисправность блока.

Почему перегорает один из цветовых каналов в RGB-ленте

RGB-ленты используют три отдельных канала (красный, зелёный, синий), каждый из которых управляется собственным драйвером или транзистором. Перегорание одного канала чаще всего связано с превышением допустимого тока через соответствующие светодиоды. Например, при напряжении 12 В и сопротивлении канала 150 Ом ток достигает 80 мА, тогда как номинальный ток для большинства SMD-светодиодов (5050, 5630) составляет 20–60 мА. Превышение на 30–50% приводит к деградации кристалла за 500–1000 часов работы.

Некачественные ленты с тонкими токопроводящими дорожками (менее 35 мкм) или без адекватного теплоотвода страдают от локального перегрева. При температуре кристалла выше 85°C срок службы светодиода сокращается экспоненциально: при 90°C – до 5000 часов, при 100°C – до 1000 часов. В RGB-лентах с плотной компоновкой (60 LED/м) тепловыделение на канал может достигать 1,2 Вт/м, что требует алюминиевого профиля с теплопроводностью не менее 150 Вт/(м·К).

Пульсации напряжения питания свыше 5% вызывают неравномерную нагрузку на каналы. Импульсные блоки питания с низким коэффициентом мощности (менее 0,9) генерируют гармоники, которые увеличивают действующее значение тока на 15–20%. Для красного канала это критично: падение напряжения на светодиоде составляет 1,8–2,2 В против 3,0–3,4 В у синего и зелёного, что делает его более чувствительным к перегрузкам.

Неправильное подключение контроллера или усилителя приводит к асимметрии токов. Например, если общий провод (GND) имеет сопротивление 0,5 Ом, а ток канала – 1 А, падение напряжения составит 0,5 В. Это смещает рабочую точку светодиодов, особенно в длинных лентах (более 5 м), где сопротивление дорожек суммируется. Рекомендуется использовать отдельные провода сечением не менее 0,75 мм² для каждого канала и общий провод увеличенного сечения (1,5 мм²).

Статическое электричество и переходные процессы при включении разрушают p-n-переходы. Светодиоды без встроенной защиты (ESD-диоды) выходят из строя при разрядах свыше 2 кВ. В промышленных условиях проблему решают TVS-диоды (например, SMAJ5.0A) на входе каждого канала. Для бытовых лент достаточно использовать контроллеры с мягким стартом (время нарастания напряжения 50–100 мс).

Дешёвые RGB-ленты часто комплектуются светодиодами с разбросом параметров. Если в партии красные LED имеют прямое напряжение 1,9 В, а зелёные – 3,2 В, при параллельном подключении через общий резистор ток через красный канал может превышать номинал в 2–3 раза. Решение – ленты с индивидуальными резисторами для каждого канала или использование ШИМ-контроллеров с обратной связью по току (например, WS2812B).

Влияние некачественных контактов на работу светодиодов

Некачественные контакты – одна из основных причин неравномерного свечения светодиодной ленты, особенно при длительной эксплуатации. Сопротивление в местах пайки или клеммных соединений может достигать 0,5–2 Ом, что при токе 0,5 А вызывает падение напряжения до 1 В. Это снижает яркость отдельных сегментов на 20–40% или приводит к их полному отключению. В лентах с последовательным подключением диодов дефект одного контакта нарушает работу всей цепочки.

Окисление медных дорожек или алюминиевых контактов усиливает проблему. При влажности выше 70% и температуре 25°C скорость коррозии увеличивается в 3–5 раз, образуя слой оксида толщиной до 0,1 мм за 6 месяцев. Такое покрытие повышает сопротивление контакта в 10–100 раз, что эквивалентно разрыву цепи. Для предотвращения используют лужение контактов или нанесение защитных составов на основе силикона.

Неплотное соединение в разъемах или пайке вызывает локальный нагрев. При токе 1 А и сопротивлении контакта 0,2 Ом мощность рассеивания достигает 0,2 Вт, что повышает температуру на 10–15°C. Это ускоряет деградацию люминофора в белых светодиодах, сокращая срок службы на 30–50%. Для диагностики используют тепловизор: перегретые участки указывают на проблемные контакты.

Применение некачественных соединительных проводов с сечением менее 0,5 мм² усугубляет ситуацию. Падение напряжения на 1 метре такого провода при токе 0,8 А составляет 0,4 В, что критично для лент с рабочим напряжением 12 В. Рекомендуется использовать провода сечением не менее 0,75 мм² для лент длиной до 5 м и 1,5 мм² – свыше 5 м. Для соединений под пайку предпочтительны провода с многопроволочной жилой, так как они лучше заполняют зазоры.

Проверка контактов мультиметром в режиме измерения сопротивления позволяет выявить дефекты на ранней стадии. Нормальное сопротивление между соседними контактами ленты не должно превышать 0,1 Ом. При значениях выше 0,3 Ом требуется перепайка или замена соединительных элементов. Для лент с высокой плотностью диодов (120 шт/м) допустимое сопротивление снижается до 0,05 Ом из-за меньшего тока через каждый светодиод.

Как диагностировать неисправность контроллера RGB-ленты

Первым шагом проверьте питание контроллера. Убедитесь, что блок питания выдает напряжение, соответствующее спецификации контроллера (обычно 12В или 24В). Используйте мультиметр в режиме измерения постоянного напряжения: подключите щупы к клеммам «+» и «−» на входе контроллера. Если напряжение отсутствует или ниже номинального на 10% и более, замените блок питания или проверьте целостность кабеля.

Осмотрите разъемы и соединения. Часто проблема кроется в окислении контактов или неплотном подключении. Отсоедините все провода, очистите контакты спиртом и мелкозернистой наждачной бумагой (для металлических разъемов). Проверьте пайку на плате контроллера – холодные пайки или трещины в дорожках могут вызывать сбои. Особое внимание уделите коннекторам RGB-ленты: убедитесь, что провода не перепутаны (порядок: R, G, B, «+»).

Проверьте работу контроллера без нагрузки. Отключите RGB-ленту и подайте питание. Если контроллер оснащен индикаторами (светодиоды или дисплей), они должны загореться или отобразить статус. Отсутствие реакции указывает на внутреннюю неисправность контроллера. Если индикаторы работают, но лента не реагирует, проблема может быть в выходных цепях или драйверах контроллера.

• Тестирование с помощью тестовой ленты. Подключите короткий отрезок исправной RGB-ленты (10–20 см) напрямую к выходу контроллера. Если лента светится всеми цветами, неисправна основная лента. Если нет – проверьте выходное напряжение на клеммах R, G, B относительно «+» мультиметром. При подаче команды на включение конкретного цвета (например, красного) напряжение на соответствующем канале должно быть близко к входному (12В или 24В).
• Диагностика пульта ДУ. Замените батарейки в пульте и убедитесь, что он направлен на приемник контроллера. Проверьте работоспособность пульта с помощью камеры смартфона: при нажатии кнопок инфракрасный светодиод должен мигать. Если пульт исправен, но команды не выполняются, неисправен ИК-приемник контроллера или его прошивка.

Прозвоните выходные каналы контроллера. Установите мультиметр в режим проверки диодов или сопротивления. Поочередно подключайте щупы к «+» и каждому из каналов R, G, B. При исправном контроллере сопротивление должно быть низким (единицы Ом) при подаче команды на включение цвета. Если сопротивление бесконечно или не меняется, вышел из строя MOSFET-транзистор или драйвер канала. Для замены потребуется паяльная станция и аналогичный транзистор (например, IRLZ44N для 12В контроллеров).

Проверьте прошивку и настройки. Некоторые контроллеры поддерживают сброс к заводским настройкам. Найдите кнопку «Reset» на плате или выполните сброс через пульт (комбинация кнопок указана в инструкции). Если контроллер программируемый, подключите его к ПК через USB или Bluetooth и обновите прошивку с помощью фирменного ПО (например, «LED Edit» для контроллеров на базе чипов WS2811). Ошибки в прошивке часто проявляются как зависание на одном цвете или некорректное переключение режимов.

Исключите влияние помех. Контроллеры с радиоуправлением (2.4 ГГц) могут конфликтовать с другими устройствами. Отключите все источники помех (Wi-Fi роутеры, микроволновки) и проверьте работу контроллера на расстоянии 1–2 метра от приемника. Для ИК-пультов убедитесь, что на приемник не падает прямой солнечный свет или яркое освещение. Если проблема сохраняется, замените антенну радиоконтроллера или ИК-приемник.

При отсутствии результатов замените контроллер на заведомо исправный. Если новая модель работает корректно, старый контроллер подлежит ремонту или утилизации. Для ремонта потребуется схема устройства (ищите по маркировке чипа на плате) и навыки пайки SMD-компонентов. Частые причины поломок: перегрев MOSFET-транзисторов из-за превышения тока нагрузки, пробой конденсаторов фильтра питания, выход из строя микроконтроллера из-за скачков напряжения.

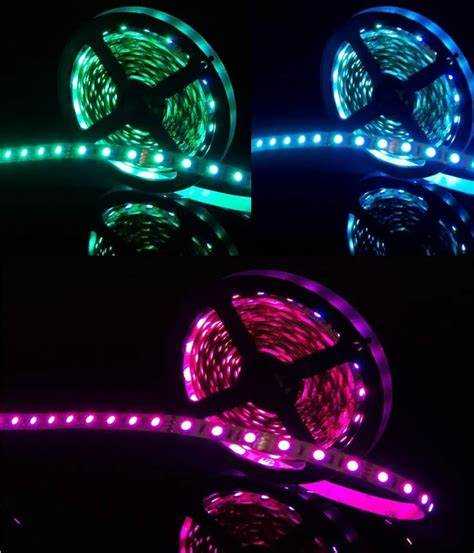

Признаки выхода из строя отдельных светодиодов в ленте

Мерцание или пульсация отдельных светодиодов при стабильном напряжении питания – второй характерный симптом. Частота мерцания может варьироваться от едва заметной до 1–2 Гц, что сопровождается нагревом корпуса неисправного элемента. Причина кроется в деградации кристалла или нарушении контакта в точке пайки, что приводит к нестабильному протеканию тока.

Изменение цветовой температуры на участке ленты – тревожный сигнал для монохромных моделей. Например, белый светодиод 4000K начинает светить с желтоватым или синеватым оттенком, что свидетельствует о выгорании люминофора или повреждении полупроводниковой структуры. В лентах с высокой плотностью диодов (120 шт/м) такой дефект заметен даже при визуальном осмотре под углом 45°.

Потемнение или почернение корпуса светодиода – физический признак перегрева или электрического пробоя. На SMD-элементах (например, 5050 или 2835) это проявляется как темное пятно на поверхности, часто сопровождаемое трещинами в силиконовом покрытии. При тактильном контакте дефектный диод может быть горячее соседних на 10–15°C, что ускоряет деградацию прилегающих компонентов.

Падение яркости на 30–50% при номинальном токе (обычно 20 мА для одноцветных лент) без видимых внешних повреждений указывает на внутреннее повреждение p-n-перехода. Для проверки используйте мультиметр в режиме проверки диодов: исправный светодиод покажет падение напряжения 1,8–3,3 В в зависимости от цвета, неисправный – обрыв или короткое замыкание.

Искрение или запах гари при включении ленты – критический признак, требующий немедленного отключения. Чаще всего возникает из-за пробоя диода с последующим перегревом токопроводящих дорожек. В таких случаях рекомендуется заменить не только дефектный светодиод, но и проверить соседние на предмет скрытых повреждений, используя тепловизор или бесконтактный термометр.

Роль резисторов в цепи и их влияние на свечение

Резисторы в светодиодной ленте ограничивают ток, протекающий через каждый светодиод, предотвращая его перегрев и выход из строя. Номинал резистора рассчитывается по формуле: R = (Uпит – Uled) / Iled, где Uпит – напряжение питания, Uled – падение напряжения на светодиоде, Iled – рабочий ток. Для стандартных светодиодов на 12 В с падением 3 В и током 20 мА резистор должен быть 450 Ом. Отклонение от расчетного значения приводит к изменению яркости или неравномерному свечению.

Неправильно подобранные резисторы вызывают перегрузку отдельных сегментов ленты, что проявляется в виде локальных потемнений или мерцания. Например, при использовании резистора 220 Ом вместо 470 Ом ток через светодиод возрастает до 40 мА, сокращая срок службы на 30–50%. В лентах с последовательным соединением диодов ошибка в одном резисторе влияет на всю цепочку, вызывая эффект «пропущенных» участков.

В RGB-лентах резисторы задают баланс цветов, компенсируя разницу в падении напряжения между красными (1,8–2,2 В), зелеными (3,0–3,4 В) и синими (3,0–3,6 В) светодиодами. Без корректировки резисторов синий канал может светить ярче, а красный – тусклее. Для выравнивания яркости используют резисторы: 150 Ом для красного, 100 Ом для зеленого и 120 Ом для синего при питании 12 В и токе 20 мА.

Температурный коэффициент сопротивления (ТКС) резисторов влияет на стабильность свечения при нагреве. Металлопленочные резисторы с ТКС ±100 ppm/°C сохраняют номинал в диапазоне –55…+155 °C, тогда как углеродные (±500 ppm/°C) при 80 °C увеличивают сопротивление на 4%, снижая ток и яркость. Для уличных лент или подсветки с высокой нагрузкой рекомендуются резисторы с низким ТКС.

В лентах с параллельным подключением диодов резисторы предотвращают «утечку» тока в менее нагруженные цепи. При отсутствии резисторов или их неверном номинале один из параллельных светодиодов может получать до 70% общего тока, перегреваясь и деградируя быстрее остальных. Для равномерного распределения тока в таких схемах используют отдельные резисторы для каждого диода или группы из 3–5 светодиодов.

При замене резисторов в неисправной ленте проверяют их мощность. Стандартные SMD-резисторы 0805 или 1206 рассчитаны на 0,125–0,25 Вт. Превышение мощности приводит к обугливанию корпуса и обрыву цепи. Для лент с током 30 мА и выше выбирают резисторы 0,5 Вт или устанавливают параллельно два резистора меньшей мощности, снижая нагрузку на каждый.
