Литиевые аккумуляторы делятся на несколько типоразмеров, каждый из которых соответствует определённым стандартам и применениям. Наиболее распространённые форматы – 18650, 21700, 14500, 26650 и 16340 (CR123A). Размеры указываются в миллиметрах: первые две цифры обозначают диаметр, последние – длину. Например, 18650 имеет диаметр 18 мм и длину 65 мм. Эти параметры критичны при выборе аккумулятора для устройств, так как даже незначительные отклонения могут привести к несовместимости.
Стандарт 18650 – самый массовый, используется в ноутбуках, фонарях, электротранспорте и powerbank’ах. Его ёмкость варьируется от 1500 до 3500 мА·ч, а номинальное напряжение – 3,6–3,7 В. Модели с высоким током разряда (до 30 А) применяются в вейпах и электроинструментах. 21700 – более современный формат с увеличенной ёмкостью (до 5000 мА·ч) и лучшей энергоэффективностью, активно внедряется в электромобили Tesla и мощные фонари.
Для компактных устройств, таких как лазерные указки или малогабаритные фонари, подходят 14500 (аналог AA) и 16340 (CR123A). Первый имеет размеры 14×50 мм и напряжение 3,7 В, второй – 16×34 мм с напряжением 3 В. Важно учитывать, что 14500 не всегда взаимозаменяем с щелочными батареями AA из-за разницы в напряжении. 26650 (26×65 мм) используется в промышленных фонарях и системах резервного питания, обеспечивая ёмкость до 6000 мА·ч.
При выборе аккумулятора проверяйте не только размеры, но и химический состав: Li-ion (литий-ионные) оптимальны для большинства задач, LiFePO4 (литий-железо-фосфатные) отличаются повышенной безопасностью и долговечностью, а LiPo (литий-полимерные) используются в дронах и радиоуправляемых моделях из-за гибкой формы. Всегда сверяйтесь с технической документацией устройства – некоторые производители допускают только определённые модели аккумуляторов.
Размеры литиевых аккумуляторов: виды и стандарты
Литиевые аккумуляторы классифицируются по габаритам, которые определяют их совместимость с устройствами. Основные форматы: цилиндрические (18650, 21700, 14500), призматические и pouch (мешочные). Каждый тип имеет строгие размерные допуски, нарушение которых приводит к некорректной работе или повреждению оборудования.
Цилиндрические элементы – самые распространённые. Модель 18650 (диаметр 18 мм, длина 65 мм) используется в ноутбуках, фонарях и электротранспорте. Её ёмкость варьируется от 2000 до 3500 мАч, а максимальный ток разряда достигает 30 А. Для сравнения, 21700 (21×70 мм) обеспечивает до 5000 мАч и применяется в мощных инструментах и электромобилях. Таблица ниже демонстрирует ключевые параметры:
| Формат | Диаметр (мм) | Длина (мм) | Ёмкость (мАч) | Макс. ток (А) |
|---|---|---|---|---|
| 18650 | 18.0±0.2 | 65.0±0.5 | 2000–3500 | 10–30 |
| 21700 | 21.0±0.2 | 70.0±0.5 | 3000–5000 | 15–35 |
| 14500 | 14.0±0.2 | 50.0±0.5 | 600–1200 | 5–10 |
Призматические аккумуляторы (например, 503450) имеют прямоугольную форму и фиксированные размеры: 50×34×5 мм. Они востребованы в тонких устройствах – смартфонах, планшетах и носимой электронике. Допуск по толщине не превышает 0.1 мм, что критично для плотной компоновки. Ёмкость таких элементов достигает 2000 мАч при напряжении 3.7 В.
Pouch-аккумуляторы не имеют жёсткого корпуса, их размеры зависят от конкретного применения. Толщина варьируется от 3 до 10 мм, а площадь может превышать 200×150 мм. Такие батареи используются в гибких устройствах и электромобилях благодаря высокой удельной ёмкости (до 250 Вт·ч/кг). Однако они требуют внешней защиты от механических повреждений и влаги.
Стандарты IEC 62133 и UL 1642 регламентируют безопасность и размерные допуски литиевых аккумуляторов. Например, для 18650 отклонение по диаметру свыше 0.2 мм считается браком. При выборе элемента проверяйте соответствие габаритов посадочному месту устройства – даже незначительное превышение может вызвать перегрев или короткое замыкание.
При проектировании устройств с литиевыми батареями оставляйте запас по габаритам не менее 0.5 мм на тепловое расширение. Для pouch-элементов предусмотрите крепёжные выступы или клейкие ленты – вибрация сокращает срок службы на 20–30%.
Какие габариты у самых распространённых цилиндрических литиевых элементов
Стандартные цилиндрические литиевые элементы маркируются по системе IEC 60086, где первые две цифры обозначают диаметр в миллиметрах, а последние две – высоту. Наиболее востребованные типоразмеры: 18650 (диаметр 18 мм, высота 65 мм), 21700 (21 мм × 70 мм) и 14500 (14 мм × 50 мм). Элемент 18650 – основа для большинства портативных устройств, от ноутбуков до электроинструментов, благодаря оптимальному соотношению ёмкости (2500–5000 мА·ч) и механической прочности. 21700 вытесняет предшественника в электротранспорте и мощных фонарях за счёт увеличенной на 30–50% энергоёмкости при тех же габаритах, что и у 18650 с адаптером. Для компактных устройств (например, лазерных указок или малогабаритных фонарей) применяют 14500, идентичный по размерам AA-батарее, но с напряжением 3,7 В вместо 1,5 В.
При выборе учитывайте допуски: реальные размеры могут отличаться на ±0,2 мм от номинала. Например, 18650 с защитой (PCB-платой) достигает 68–70 мм в высоту, что критично для устройств с жёсткими посадочными местами. Для сборки батарейных блоков используйте элементы с одинаковым типоразмером и внутренним сопротивлением – разброс даже в 0,1 мм приводит к неравномерному распределению нагрузки и ускоренной деградации. В высокотоковых приложениях (электровелосипеды, дроны) предпочтительны 20700 (20 мм × 70 мм) или 26650 (26 мм × 65 мм): их увеличенный диаметр снижает внутреннее сопротивление на 15–20% по сравнению с 18650, повышая эффективность при токах свыше 10 А.

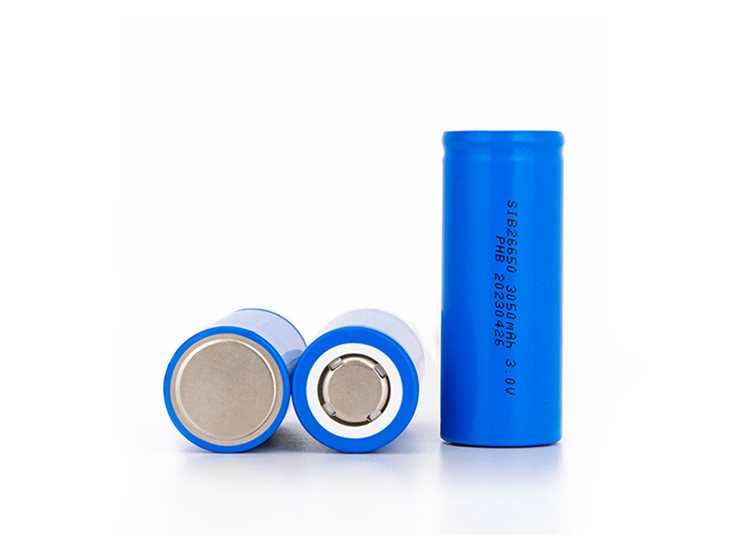

Как выбрать аккумулятор формата 18650 по длине и диаметру для замены
Формат 18650 строго регламентирует габариты: диаметр – 18,3–18,6 мм, длина – 64,5–65,2 мм (без учета выступающей защитной платы). Превышение этих значений на 0,2 мм может привести к заклиниванию в батарейном отсеке или повреждению контактов. Для точной замены измерьте оригинальный аккумулятор штангенциркулем с точностью до 0,1 мм: если диаметр меньше 18,2 мм, ищите модель с маркировкой «unprotected» (без защиты), если больше – выбирайте «protected» (с платой BMS). Учитывайте, что защищенные версии длиннее на 2–3 мм из-за электронного блока.
При подборе обращайте внимание на тип клемм: плоские (flat top) или с выступом (button top). Последние на 0,5 мм длиннее, что критично для устройств с пружинными контактами. Если оригинальный аккумулятор имел выступ, а новый – плоский, контакт может отсутствовать. Проверьте полярность: в 90% случаев «+» находится на стороне с выступом, но встречаются исключения (например, в фонарях Fenix). Для высокотоковых устройств (шуруповерты, вейпы) выбирайте модели с внутренним сопротивлением ниже 20 мОм и непрерывным разрядом от 10А.
Отличия призматических литиевых батарей по толщине, ширине и высоте
Призматические литиевые аккумуляторы классифицируются по габаритам с жесткими допусками, определяющими их совместимость с устройствами. Стандартные типоразмеры включают:
- Толщина: варьируется от 3,8 мм (например, LP402025 для тонких гаджетов) до 18 мм (LP18650 для мощных фонарей и электроинструментов). Промежуточные значения – 5,0 мм (LP503450), 7,0 мм (LP703450), 10,5 мм (LP103450). Допуск ±0,2 мм критичен для плотной посадки в батарейные отсеки.
- Ширина: чаще всего 34 мм (серия LPxx3450) или 65 мм (LPxx65140 для промышленных систем). Узкие модели (20–25 мм) применяются в носимой электронике, широкие (до 100 мм) – в электротранспорте и ИБП.
- Высота: от 20 мм (LP402025) до 140 мм (LP1065140). Высокие элементы (100+ мм) оптимальны для сборок с последовательным соединением, где важна емкость на единицу объема.
Стандартные размеры плоских литий-полимерных аккумуляторов для портативной электроники
Плоские литий-полимерные (Li-Po) аккумуляторы широко применяются в смартфонах, планшетах, умных часах и беспроводных наушниках благодаря гибкости форм-фактора и высокой плотности энергии. Наиболее распространённые размеры варьируются от 30×20×3 мм (ёмкость ~200 мА·ч) до 100×60×5 мм (~3000 мА·ч). Для компактных устройств, таких как фитнес-трекеры, используются элементы 25×15×2,5 мм (100–150 мА·ч), а в смартфонах среднего класса – 60×40×4 мм (1500–2000 мА·ч). Толщина редко превышает 6 мм, что позволяет интегрировать батареи в тонкие корпуса.
Стандартизация размеров обусловлена требованиями производителей электроники. Например, аккумуляторы для iPhone 12–15 серии имеют габариты 95×45×3,5 мм (ёмкость 2815–3877 мА·ч), а для Samsung Galaxy S23 – 85×50×5,5 мм (3900 мА·ч). В планшетах применяются более крупные элементы: 120×70×4 мм (5000–7000 мА·ч) для iPad Air или 150×90×5 мм (10000 мА·ч) для профессиональных моделей. При выборе важно учитывать не только ёмкость, но и соответствие посадочному месту, так как даже миллиметровые отклонения могут нарушить сборку.
Для разработчиков портативных устройств критичны допуски по толщине: ±0,2 мм для массового производства и ±0,1 мм для премиальных моделей. Аккумуляторы с толщиной менее 3 мм (например, 40×30×2,8 мм) часто используются в умных кольцах и миниатюрных Bluetooth-трекерах, но требуют усиленной защиты от механических повреждений. При проектировании рекомендуется оставлять зазор 0,5–1 мм для теплового расширения и компенсации производственных допусков.
Нестандартные размеры (например, 75×35×4,2 мм или 110×55×3,8 мм) встречаются в специализированной электронике – медицинских приборах, промышленных датчиках или носимых камерах. Такие элементы изготавливаются под заказ с минимальной партией от 500 штук. При замене аккумулятора в устройстве всегда сверяйте маркировку: обозначения типа «LP403048» указывают на длину (40 мм), ширину (30 мм) и толщину (4,8 мм) в десятых долях миллиметра.
