Как устроен разветвитель для антенны телевизора

Антенный разветвитель – это пассивный или активный компонент, распределяющий сигнал от одной телевизионной антенны на несколько приёмников. В основе его работы лежит принцип деления мощности электромагнитного сигнала без значительных потерь качества. Стандартные модели рассчитаны на диапазоны частот от 5 до 2400 МГц, что охватывает аналоговое, цифровое (DVB-T/T2, DVB-C) и спутниковое телевидение (DVB-S/S2). Коэффициент деления (например, 1:2, 1:4, 1:8) напрямую влияет на уровень сигнала на каждом выходе: при делении на 2 мощность снижается на 3–4 дБ, на 4 – на 6–7 дБ.

Пассивные разветвители не требуют питания и состоят из трансформаторов или резистивных делителей. Они просты в установке, но вносят затухание, пропорциональное числу выходов. Активные модели компенсируют потери за счёт встроенного усилителя, однако нуждаются в источнике питания (5–12 В) и могут вносить нелинейные искажения при перегрузке. Для спутникового ТВ критически важно выбирать разветвители с поддержкой прохождения постоянного тока (DC-pass), чтобы обеспечить питание конвертера.

Схемы подключения зависят от типа сигнала и количества устройств. Для аналогового и цифрового эфирного ТВ достаточно пассивного разветвителя 1:2 или 1:4, если длина кабеля не превышает 20 метров. При большем количестве приёмников или слабом сигнале рекомендуется использовать активный разветвитель с регулируемым усилением (10–20 дБ). Для спутниковых систем применяют специализированные мультисвитчи, поддерживающие несколько поляризаций и диапазонов (Ku, C). Важно учитывать волновое сопротивление – 75 Ом для коаксиального кабеля RG-6, иначе возникнут отражения сигнала.

При монтаже избегайте резких изгибов кабеля (радиус не менее 5 диаметров) и используйте F-коннекторы с обжимным или резьбовым соединением. Проверяйте уровень сигнала на каждом выходе с помощью измерителя (например, SatFinder или анализатора спектра): для DVB-T2 оптимальное значение – не ниже 50 дБмкВ, для DVB-S2 – 60–80 дБмкВ. При падении уровня ниже пороговых значений (например, 45 дБмкВ для DVB-T2) изображение начнёт «рассыпаться» на пиксели.

Как работает антенный разветвитель для ТВ: устройство и схемы

Антенный разветвитель – пассивный или активный элемент, распределяющий сигнал от одной антенны на несколько ТВ-устройств без критического ухудшения качества. В основе лежит делитель мощности на резистивных, трансформаторных или гибридных схемах. Резистивные разветвители (например, на 75 Ом) просты и дешевы, но ослабляют сигнал пропорционально числу выходов: при двух портах – на 3,5 дБ, при четырех – до 7 дБ. Трансформаторные модели (с ферритовыми сердечниками) минимизируют потери (1–2 дБ на порт), сохраняя согласование импеданса. Активные разветвители компенсируют затухание встроенным усилителем, но требуют питания и могут вносить шум при перегрузке.

Схемы подключения зависят от типа разветвителя и условий эксплуатации. Для пассивных моделей критичен выбор кабеля: RG-6 с медным центральным проводником и двойным экранированием снижает потери на 20–30% по сравнению с RG-59. При подключении более двух телевизоров используйте разветвитель с проходным затуханием не выше 4 дБ на порт или активную модель с регулировкой усиления. Избегайте последовательного соединения разветвителей – это увеличивает потери и отражения сигнала. Для цифрового ТВ (DVB-T2) минимальный уровень сигнала на входе телевизора должен быть не ниже 45 дБмкВ; при значениях ниже 35 дБмкВ используйте антенный усилитель перед разветвителем.

Какие типы антенных разветвителей существуют и как выбрать подходящий

Антенные разветвители делятся на три основных типа: пассивные, активные и гибридные. Пассивные не требуют питания и работают за счёт деления сигнала – их пропускная способность ограничена 3–4 выходами, а затухание составляет 3–12 дБ в зависимости от количества портов. Активные разветвители компенсируют потери усилением сигнала (до 20–30 дБ), но нуждаются в источнике питания и подходят для длинных кабельных трасс или слабого входного сигнала. Гибридные модели сочетают оба подхода: часть выходов пассивная, часть – с усилением, что оптимально для смешанных систем с разными требованиями к качеству.

Выбор зависит от уровня входного сигнала, длины кабеля и количества подключаемых устройств. Для городских условий с сильным сигналом достаточно пассивного разветвителя на 2–3 выхода. При затухании свыше 15 дБ (кабель >30 м) или подключении 4+ ТВ используйте активную модель с регулируемым усилением. Проверяйте частотный диапазон: для DVB-T2 – 470–862 МГц, для спутникового ТВ – 950–2150 МГц. Избегайте дешёвых разветвителей без экранирования – они создают помехи и ухудшают качество изображения.

Как подключить разветвитель к телевизору и антенне без потери сигнала

Перед подключением измерьте уровень сигнала на входе антенны с помощью тестера или ТВ-тюнера с функцией анализа. Оптимальный диапазон для DVB-T2 – 50–80 дБмкВ, для спутникового телевидения – 60–80 дБ. Если значение ниже, усилитель сигнала обязателен до разветвителя, а не после.

Выберите разветвитель с минимальными потерями: для 2 выходов – до 3,5 дБ, для 4 – до 7 дБ. Активные модели с встроенным усилителем компенсируют потери, но требуют питания 5–12 В. Пассивные подходят для коротких кабельных трасс (до 15 м) и сильного исходного сигнала.

Используйте кабель RG-6 с медной жилой и двойным экранированием (коэффициент затухания не более 18 дБ/100 м на 800 МГц). Обрежьте концы кабеля под углом 90°, зачистите оплётку на 10 мм, центральную жилу – на 5 мм. Убедитесь, что экран не касается жилы при подключении F-коннекторов.

Подключите антенну к входу разветвителя напрямую, без дополнительных соединений. Если антенна активная, запитайте её через инжектор питания до разветвителя. Для спутниковых систем используйте DiSEqC-коммутатор перед разветвителем, чтобы избежать конфликтов поляризации.

Распределите выходы разветвителя по телевизорам, минимизируя длину кабелей. При трассе свыше 20 м установите усилитель-распределитель с регулировкой усиления (например, TERRA HA-126). Избегайте параллельного прокладывания кабелей с силовыми проводами – минимальное расстояние 30 см.

Настройте телевизоры последовательно: сначала подключите один, отсканируйте каналы, затем добавьте остальные. Если сигнал слабый, отключите неиспользуемые выходы разветвителя заглушками с сопротивлением 75 Ом. Для цифрового ТВ проверьте параметры модуляции: 64-QAM для DVB-T2, 8PSK для спутникового.

После подключения повторно измерьте сигнал на каждом выходе. Допустимое падение уровня – не более 3 дБ относительно входа. Если разница больше, замените разветвитель на модель с меньшими потерями или добавьте усилитель с индивидуальной регулировкой каналов.

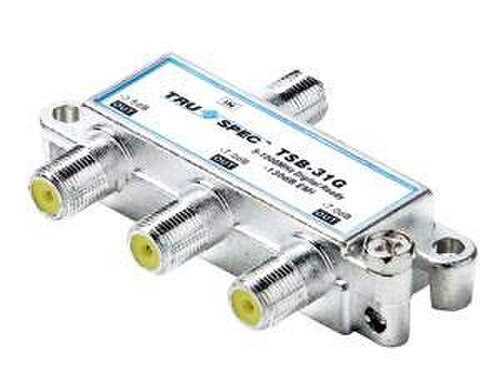

Почему падает качество изображения при использовании разветвителя и как это исправить

Разветвитель делит входной сигнал между несколькими выходами, что неизбежно снижает его мощность. Стандартный пассивный разветвитель на 2 выхода ослабляет сигнал на 3,5–4 дБ, на 4 выхода – на 7–8 дБ. Если исходный уровень сигнала близок к минимально допустимому (для DVB-T2 – 45–50 дБмкВ), после разветвления он может упасть ниже порога стабильного приема (35–40 дБмкВ). Результат: пиксели, зависание кадра, пропадание звука. Дополнительные потери возникают из-за некачественных разъемов, окисленных контактов или длинных кабелей (каждые 10 метров коаксиального кабеля RG-6 ослабляют сигнал на 1,5–2 дБ).

Проблемы усугубляются при использовании разветвителей без усилителя в зонах с низким уровнем сигнала или при подключении нескольких устройств с разными требованиями к питанию. Например, Smart-TV и ресивер могут конфликтовать из-за неравномерного распределения тока по цепи. Также критично влияние внешних помех: неправильно экранированный кабель или близкое расположение к источникам электромагнитных наводок (роутеры, микроволновки) увеличивают шум в сигнале. В таких случаях отношение сигнал/шум (SNR) падает ниже 25 дБ, что приводит к артефактам даже при достаточном уровне сигнала.

• Проверьте уровень сигнала до и после разветвителя с помощью измерителя (например, Satlook Digital HD или аналоги). Если разница превышает 10 дБ, замените разветвитель на модель с меньшими потерями или добавьте усилитель с регулировкой усиления (оптимально 15–20 дБ).
• Используйте только кабели с двойным экранированием (например, RG-6 Quad Shield) и разъемы F-типа с позолоченными контактами. Избегайте скруток – применяйте пайку или обжимные соединители.
• Установите разветвитель как можно ближе к антенне, а не к телевизорам. Это минимизирует потери в кабеле до точки разделения сигнала.
• Отключите питание антенны на устройствах, которые его не используют (например, на Smart-TV, если питание подается через ресивер). Это предотвратит перегрузку цепи.
• В зонах с высоким уровнем помех добавьте фильтр LTE (4G/5G) перед разветвителем – он подавляет наводки от мобильных сетей, которые часто маскируются под «цифровой шум».

Какие инструменты и материалы нужны для самостоятельной сборки разветвителя

Для сборки антенного разветвителя потребуется коаксиальный кабель с волновым сопротивлением 75 Ом – стандартный тип RG-6 или аналогичный. Основной элемент – разветвительный трансформатор на ферритовом кольце с магнитной проницаемостью 600–2000 НН, например, FT37-43 или аналоги. Также нужны резисторы мощностью 0,25 Вт: два по 150 Ом и один на 75 Ом для согласования импеданса. В качестве корпуса подойдет металлическая коробка размером 50×50×30 мм с экранирующими свойствами, например, из алюминия или стали.

Инструменты включают паяльник мощностью 25–40 Вт с тонким жалом для работы с мелкими компонентами. Припой – оловянно-свинцовый ПОС-61 или бессвинцовый аналог с флюсом. Для зачистки кабеля используйте стриппер с регулировкой глубины резки на 0,5–1 мм, чтобы не повредить центральную жилу. Кусачки или бокорезы с острыми кромками для точного обрезания проводов. Мультиметр с функцией измерения сопротивления и проверки короткого замыкания обязателен для контроля сборки.

Дополнительно понадобятся термоусадочные трубки диаметром 2–4 мм для изоляции соединений или изолента на основе ПВХ. Крепежные элементы: винты М3 длиной 5–8 мм, гайки и шайбы для фиксации трансформатора в корпусе. Для подключения кабелей используйте F-коннекторы или BNC-разъемы, в зависимости от типа антенны. Если разветвитель планируется использовать на улице, подготовьте герметик на силиконовой основе для защиты от влаги.

Для намотки трансформатора потребуется эмалированный провод диаметром 0,2–0,3 мм. Количество витков зависит от схемы: для двухканального разветвителя – по 3 витка на каждую обмотку, для трехканального – 4 витка. Ферритовое кольцо перед намоткой очистите от заусенцев мелкозернистой наждачной бумагой. При сборке следите за фазировкой обмоток – неправильное подключение приведет к потере сигнала или помехам.

Вспомогательные материалы: спирт или растворитель для обезжиривания контактов перед пайкой, пинцет для удержания мелких деталей, маркер для разметки корпуса. Если разветвитель будет работать с высокочастотным сигналом (свыше 1 ГГц), используйте кабель с двойным экранированием, например, RG-6U Quad Shield. Для проверки готового устройства подключите его к антенне и телевизору, измерьте уровень сигнала тестером – затухание не должно превышать 3–4 дБ на канал.

Как проверить работоспособность разветвителя с помощью мультиметра

Проверьте изоляцию между центральным контактом и экраном (оплеткой) на каждом разъеме. Переключите мультиметр в режим проверки сопротивления на предел 2 МОм или выше. Прикоснитесь одним щупом к центральному контакту, вторым – к металлическому корпусу разъема. Значение должно стремиться к бесконечности (обрыв). Если мультиметр показывает сопротивление ниже 1 МОм, разветвитель имеет утечку сигнала или короткое замыкание.

Для проверки симметрии разветвителя измерьте сопротивление между входом и каждым выходом поочередно. Разброс значений не должен превышать 5 Ом. Например, если на первом выходе 72 Ом, а на втором 80 Ом, разветвитель работает нестабильно. Также проверьте сопротивление между выходами: при исправном устройстве оно должно быть близко к бесконечности, так как выходы гальванически развязаны.

Дополнительно протестируйте разветвитель в режиме прозвонки диодов (если мультиметр поддерживает эту функцию). Подключите щупы к центральному контакту входа и выхода. При прямом подключении (красный щуп на вход, черный на выход) мультиметр должен показать падение напряжения около 0,6–0,7 В – это указывает на исправность внутренних цепей. При обратном подключении прибор должен показывать обрыв.
