Как понизить напряжение блока питания

Блоки питания часто выдают напряжение выше требуемого для конкретного устройства. Например, стандартный ATX-блок на 12 В может быть избыточным для светодиодных лент, работающих при 5 В или 9 В. Неправильное снижение напряжения приводит к перегреву компонентов, потере КПД или выходу из строя оборудования. Рассмотрим методы, которые позволяют точно и безопасно адаптировать выходное напряжение под нужды нагрузки.

Самый простой способ – использование линейных стабилизаторов, таких как LM7805 или LM317. Они снижают напряжение за счет рассеивания избыточной мощности в виде тепла. Для LM7805 входное напряжение должно превышать выходное не менее чем на 2 В (например, 7 В на входе для 5 В на выходе). КПД линейных стабилизаторов падает при большой разнице напряжений: при снижении с 12 В до 5 В теряется до 58% мощности. Этот метод подходит для маломощных нагрузок (до 1–1,5 А) и требует установки радиатора при токах выше 0,5 А.

Для точной настройки напряжения без потерь применяют делители напряжения на резисторах. Формула расчета: V_out = V_in × (R2 / (R1 + R2)). Например, при R1 = 1 кОм и R2 = 1 кОм на входе 12 В на выходе будет 6 В. Однако делитель не стабилизирует напряжение под нагрузкой: при подключении устройства с сопротивлением 1 кОм выходное напряжение упадет до 4 В. Метод применим только для маломощных цепей (токи до 10 мА) или в качестве опорного сигнала для микроконтроллеров.

В промышленных системах используют трансформаторы с отводами или автотрансформаторы. Например, трансформатор с первичной обмоткой на 220 В и вторичной на 12 В можно перемотать, добавив отвод на 9 В. Это снижает напряжение без потерь КПД, но требует доработки оборудования и не подходит для массового применения. Альтернатива – готовые автотрансформаторы с регулировкой напряжения в диапазоне 0–250 В, но их стоимость и габариты ограничивают использование в бытовых условиях.

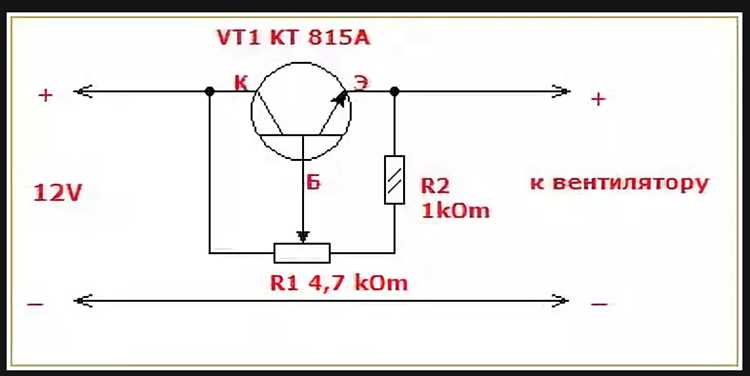

Подбор резисторов для линейного понижения напряжения

Линейное понижение напряжения с помощью резисторов требует точного расчёта номиналов для минимизации потерь и предотвращения перегрева. Основная формула: R = (U_вх – U_вых) / I_{нагрузки}, где U_вх – входное напряжение, U_вых – требуемое выходное, I_{нагрузки} – ток потребления. Например, при U_вх = 12 В, U_вых = 5 В и I_{нагрузки} = 0,5 А резистор должен быть R = (12 – 5) / 0,5 = 14 Ом. Мощность резистора рассчитывается как P = I² × R – в данном случае 0,5² × 14 = 3,5 Вт. Для надёжности выбирайте резистор с запасом по мощности (например, 5 Вт).

При выборе резистора учитывайте допуски и температурные коэффициенты. Стандартные ряды номиналов (E24, E96) не всегда содержат точное значение, поэтому используйте ближайший подходящий номинал с учётом допуска ±5% или ±1%. В таблице ниже приведены примеры расчётов для типовых сценариев:

U_вх, В	U_вых, В	I_{нагрузки}, А	R_расчёт, Ом	R_{стандарт}, Ом	P_расчёт, Вт	P_{рекоменд}, Вт
9	3,3	0,3	19	20	1,71	2
15	5	0,2	50	47	2	3
24	12	1	12	12	12	15

Для динамических нагрузок с переменным током резистивный делитель неэффективен – используйте стабилизаторы напряжения (например, LM317) или импульсные преобразователи. При фиксированной нагрузке резисторы подходят для маломощных схем (до 1–2 Вт), где простота важнее КПД. Избегайте последовательного включения резисторов для снижения мощности – это увеличивает погрешность и усложняет расчёты. Для точной подстройки применяйте подстроечные резисторы (например, 3296W) с последующей заменой на постоянный номинал.

Использование стабилизаторов напряжения на микросхемах

Микросхемные стабилизаторы – компактные и эффективные решения для снижения и стабилизации напряжения в блоках питания. Наиболее распространены линейные стабилизаторы серий LM78xx (фиксированное выходное напряжение) и LM317 (регулируемое). Например, LM7805 обеспечивает стабильные 5 В при входном напряжении до 35 В, выдерживая ток до 1 А. Для повышенных нагрузок применяют LM1084 (5 А) или LT1083 (7,5 А). КПД линейных стабилизаторов зависит от разницы входного и выходного напряжений: при 12 В на входе и 5 В на выходе он составит ~42%, что ограничивает их применение в маломощных устройствах.

Для снижения потерь используют импульсные стабилизаторы на микросхемах типа LM2596 (понижающий, до 3 А) или TPS5430 (до 3 А, с частотой до 1 МГц). Они работают в режиме ШИМ, преобразуя напряжение с КПД 80–95%. Пример расчета: при входном напряжении 24 В и требуемых 5 В на выходе LM2596 обеспечит ток до 3 А с минимальными тепловыделением. Ключевые параметры при выборе:

Диапазон входного напряжения (например, LM2596 – 4,5–40 В).
Максимальный выходной ток (учитывать запас 20–30%).
Частота преобразования (выше частота – меньше габариты дросселя).
Наличие защиты от КЗ и перегрева (встроена в большинство современных микросхем).

Применение импульсных преобразователей для снижения потерь

Импульсные преобразователи (ИП) снижают потери мощности за счёт работы в ключевом режиме с КПД до 95–98% против 50–70% у линейных стабилизаторов. Основные схемы: buck (понижающая), boost (повышающая) и buck-boost (инвертирующая). Для выбора оптимальной топологии учитывают входное/выходное напряжение, ток нагрузки и требования к пульсациям. Например, при входном напряжении 24 В и необходимости получить 5 В/3 А buck-конвертер на микросхеме LM2596 обеспечит КПД ~90% при частоте коммутации 150 кГц, снижая рассеиваемую мощность до 1,5 Вт против 11,4 Вт у линейного аналога.

Для минимизации потерь в ИП критически важны параметры ключевых элементов: MOSFET с низким R_DS(on) (например, IRFZ44N – 17,5 мОм), диоды Шоттки с малым прямым падением (1N5822 – 0,5 В) и дроссели с высокой индуктивностью и низким сопротивлением обмотки (100 мкГн/0,1 Ом). Частота коммутации влияет на габариты фильтров: при 500 кГц дроссель может быть в 3–5 раз компактнее, чем на 50 кГц, но потери на переключение возрастают. Для снижения динамических потерь применяют драйверы с быстрым переключением (IR2104) и оптимизируют трассировку печатной платы, сокращая паразитные индуктивности до <10 нГн.

Настройка ШИМ-контроллеров в блоках питания

Корректировка выходного напряжения выполняется через цепь обратной связи. В контроллерах с усилителем ошибки (например, SG3525) подстройка осуществляется делителем на резисторах R1 и R2, где Vout = Vref × (1 + R1/R2). Для Vref = 5 В и требуемого Vout = 12 В выберите R1 = 14 кОм, R2 = 10 кОм (стандартные значения с погрешностью 1%). При использовании оптопары в изолированных схемах (например, PC817) коэффициент передачи регулируйте резистором в цепи коллектора транзистора оптопары – типовое значение 1–2 кОм. Для стабилизации при переходных процессах добавьте конденсатор 10–100 нФ параллельно R2 делителя, но избегайте чрезмерной ёмкости, иначе контроллер не успеет среагировать на скачки нагрузки.

Замена трансформатора на модель с меньшим выходным напряжением

Первичный способ снижения выходного напряжения блока питания – установка трансформатора с пониженным вторичным напряжением. Например, если штатный трансформатор выдает 18 В, а требуется 12 В, подберите модель с номиналом 12–13 В переменного тока. Учитывайте, что после выпрямления и фильтрации напряжение увеличится на 1,41 раза (для однополупериодного выпрямителя) или на 0,7–1 В (для мостового). Проверьте расчетное значение с учетом падения напряжения на диодах (0,6–1,2 В на элемент).

При выборе трансформатора обратите внимание на габаритную мощность. Если исходный блок рассчитан на 50 Вт, новый трансформатор должен иметь аналогичный или больший запас. Превышение мощности на 10–20% допустимо, но избыточный запас приведет к неоправданному увеличению габаритов и стоимости. Для импульсных блоков питания замена трансформатора неактуальна – здесь регулировка напряжения осуществляется изменением коэффициента заполнения ШИМ.

После замены трансформатора проверьте выходное напряжение под нагрузкой. Подключите эквивалент нагрузки (резистор с сопротивлением, соответствующим мощности блока) и измерьте напряжение мультиметром. Если значение превышает требуемое на 5–10%, добавьте стабилитрон или линейный стабилизатор (например, LM7812). Для точной подгонки используйте подстроечный резистор в цепи обратной связи, если блок питания имеет такую возможность.

Учитывайте влияние температуры на параметры трансформатора. При нагреве до 60–80°C индукция в сердечнике снижается, что может привести к падению напряжения на 3–7%. Для компенсации выбирайте трансформатор с запасом по напряжению 5–10% или используйте принудительное охлаждение. В блоках питания с высокой плотностью мощности (более 0,5 Вт/см³) замена трансформатора без перерасчета теплового режима недопустима.

При работе с сетевыми трансформаторами соблюдайте технику безопасности. Перед началом работ отключите блок питания от сети и разрядите высоковольтные конденсаторы. Используйте инструмент с изолированными ручками и работайте одной рукой, чтобы исключить поражение током при случайном замыкании. Если трансформатор имеет экран между обмотками, подключите его к заземлению – это снизит уровень помех на 15–25 дБ.

Для блоков питания с регулировкой напряжения (например, лабораторных) замена трансформатора нецелесообразна. В таких устройствах напряжение корректируется изменением коэффициента трансформации автотрансформатором или электронной схемой. Если же регулировка отсутствует, а требуется точное напряжение, рассмотрите вариант установки внешнего стабилизатора или переделки блока на основе импульсного преобразователя с обратной связью.

Корректировка выходных параметров с помощью делителей напряжения

Делитель напряжения – простейший способ снизить выходное напряжение блока питания без изменения его схемы. Состоит из двух резисторов (R1 и R2), подключённых последовательно между выходом БП и землёй. Выходное напряжение снимается с точки соединения резисторов и рассчитывается по формуле: U_вых = U_вх × (R2 / (R1 + R2)). Для точной настройки используйте прецизионные резисторы с допуском 1% или менее, особенно при работе с малыми токами нагрузки (до 10 мА).

При выборе номиналов учитывайте мощность рассеивания резисторов. Например, для снижения напряжения с 12 В до 5 В при токе нагрузки 20 мА потребуются резисторы R1 = 350 Ом и R2 = 250 Ом (мощность каждого – не менее 0,125 Вт). При больших токах (свыше 100 мА) делитель становится неэффективным из-за значительных потерь мощности и нагрева. В таких случаях применяйте стабилизаторы напряжения или импульсные преобразователи.

Для динамической подстройки используйте потенциометры. Например, многооборотный подстроечный резистор на 10 кОм позволит плавно регулировать напряжение в диапазоне ±10% от расчётного значения.
Избегайте делителей в цепях с высоким входным сопротивлением (например, АЦП микроконтроллеров) – даже малые токи утечки исказят результат. Вместо этого применяйте буферные усилители на ОУ.
При работе с высокими напряжениями (свыше 50 В) выбирайте резисторы с соответствующим рабочим напряжением (например, 200 В для 1206 SMD-резисторов).

Для повышения стабильности выходного напряжения параллельно R2 подключите конденсатор ёмкостью 0,1–1 мкФ. Это сгладит пульсации и снизит влияние помех, особенно в цепях с импульсными нагрузками. При расчёте делителя для чувствительных устройств (например, датчиков) учитывайте температурный коэффициент резисторов (ТКС) – для прецизионных задач используйте резисторы с ТКС ≤ 50 ppm/°C.
