Первый шаг – визуальный анализ. Керамические SMD конденсаторы типоразмеров 0402, 0603, 0805 и 1206 часто имеют стандартные значения емкости в зависимости от габаритов. Например, конденсаторы 0402 обычно не превышают 1 мкФ, а 1206 могут достигать 10 мкФ. Танталовые конденсаторы маркируются цветными полосами или точками, где первая полоса обозначает первую цифру, вторая – вторую, а третья – множитель (в пикофарадах). Электролитические SMD конденсаторы иногда имеют емкость, указанную на торце корпуса в микрофарадах.
Альтернативный метод – использование RC-цепи и осциллографа. Подключите конденсатор последовательно с резистором известного номинала (например, 1 кОм) и подайте на цепь прямоугольный сигнал частотой 1 кГц. Измерьте время заряда конденсатора до 63,2% от амплитуды сигнала (постоянная времени τ = R × C). По формуле C = τ / R рассчитайте емкость. Этот способ эффективен для конденсаторов от 1 нФ до 100 мкФ, но требует базовых навыков работы с осциллографом.
Какие инструменты понадобятся для измерения емкости
Для точного измерения малых емкостей (менее 1 нФ) потребуется LCR-метр. Приборы типа Peak Atlas LCR40 или DE-5000 обеспечивают разрешение до 0,1 пФ и работают на частотах до 100 кГц, что критично для высокочастотных цепей. Избегайте дешевых моделей без регулировки частоты – они дают завышенные показания из-за паразитных индуктивностей и сопротивлений.
Если конденсатор установлен на плате, понадобится паяльная станция с регулировкой температуры (например, Hakko FX-888D) и тонкий припой (0,5–0,8 мм). Демонтаж необходим, чтобы исключить влияние соседних компонентов на результат. Для отпайки используйте медную оплетку или оловоотсос – грубое механическое воздействие может повредить корпус конденсатора или дорожки платы.
В полевых условиях или при отсутствии LCR-метра подойдет генератор сигналов и осциллограф. Соберите RC-цепочку с известным резистором (например, 1 кОм) и измерьте постоянную времени τ = R·C на осциллографе. Для этого подайте меандр с частотой 1–10 кГц и определите время заряда конденсатора до 63,2% от амплитуды сигнала. Метод грубый, но дает погрешность не более 10% при правильной калибровке.
Для проверки электролитических конденсаторов используйте тестер ESR, например, Peak Atlas ESR70 или самодельный на базе Arduino с библиотекой CapacitorMeter. Эти приборы измеряют эквивалентное последовательное сопротивление (ESR), которое критично для оценки состояния конденсатора. Нормальные значения ESR для SMD-конденсаторов: 0,01–0,1 Ом для новых и до 1 Ом для изношенных.
Дополнительные аксессуары: антистатический браслет (например, 3M 2240), пинцет с керамическими наконечниками (для минимизации паразитной емкости) и лупа с подсветкой (5–10x) для идентификации мелких маркировок. Храните конденсаторы в антистатических пакетах – даже кратковременный контакт с заряженными поверхностями может исказить результаты измерений.
Как подключить мультиметр или LC-метр к SMD конденсатору
После измерений отпаяйте временные проводники и восстановите цепь, если конденсатор был демонтирован. Для проверки работоспособности конденсатора в цепи используйте мультиметр в режиме проверки диодов или сопротивления: исправный конденсатор должен показывать кратковременный заряд (рост сопротивления) при первом подключении. Избегайте измерений на плате с включенным питанием – это может повредить прибор или конденсатор.
Как определить емкость по физическим размерам и материалу корпуса
Емкость SMD-конденсаторов часто коррелирует с габаритами и типом диэлектрика. Для керамических конденсаторов (X7R, X5R, NP0/C0G) стандартные размеры корпусов (0402, 0603, 0805, 1206) имеют характерные диапазоны емкостей. Например, в корпусе 0402 максимальная емкость X7R обычно не превышает 0,1 мкФ, а NP0/C0G – 1000 пФ. В 0805 эти значения возрастают до 10 мкФ (X7R) и 0,1 мкФ (NP0). Для танталовых конденсаторов (корпуса A, B, C, D) емкость определяется по маркировке размера: A (3216) – до 47 мкФ, D (7343) – до 1000 мкФ.
Материал корпуса влияет на диэлектрическую проницаемость и рабочее напряжение. Керамика NP0/C0G (температурно-стабильная) имеет низкую проницаемость (ε ≈ 20–100), поэтому при одинаковых размерах емкость ниже, чем у X7R/X5R (ε ≈ 2000–4000). Танталовые конденсаторы с оксидным диэлектриком (Ta₂O₅) обеспечивают высокую удельную емкость, но ограничены по напряжению (обычно до 50 В). Алюминиевые электролитические SMD-конденсаторы (корпуса V-case, S-case) идентифицируются по объему: например, 6,3×5,4 мм – 10–47 мкФ, 8×10 мм – 100–470 мкФ.
- Измерьте габариты корпуса штангенциркулем с точностью до 0,1 мм. Для керамики: длина × ширина (например, 0805 = 2,0×1,25 мм). Для тантала: длина × ширина × высота (например, 3216-18 = 3,2×1,6×1,8 мм).
- Определите тип диэлектрика по цвету и маркировке: NP0 – белый или светло-серый, X7R – коричневый или зеленый, тантал – желтый/оранжевый корпус с полосой (анод).
- Сравните размеры с таблицами производителей (Murata, KEMET, AVX). Например, Murata GRM-серия: 0603 X7R 1 мкФ при 6,3 В – 1,6×0,8×0,8 мм.
- Для электролитов оцените объем: емкость ≈ 0,5–2 мкФ/мм³ (зависит от напряжения).
Какие онлайн-калькуляторы и таблицы помогут расшифровать параметры
Для определения емкости SMD-конденсаторов без маркировки используйте специализированные инструменты, учитывающие размеры корпуса, цветовые коды и стандарты производителей. Ниже перечислены проверенные ресурсы, которые помогут избежать ошибок при расшифровке.
Калькуляторы по размерам и цветовой маркировке:
- Murata SimSurfing – официальный инструмент от Murata для подбора конденсаторов по габаритам (например, 0402, 0603) и электрическим характеристикам. Поддерживает фильтрацию по напряжению и допуску.
- KEMET Capacitor Calculator – позволяет ввести размеры корпуса (в дюймах или миллиметрах) и получить возможные значения емкости для керамических и танталовых конденсаторов. Работает с сериями X5R, X7R, NP0.
- Vishay Capacitor Code Calculator – расшифровывает трехзначные и четырехзначные коды (например, «104» = 100 нФ) и цветовые полосы на танталовых конденсаторах.
Таблицы соответствия размеров и емкости:
- Electronics-Tutorials.ws – содержит сводную таблицу для керамических SMD-конденсаторов, где указаны типовые значения емкости для корпусов 0201–2220 (например, 0402: 1 пФ–1 мкФ, 0805: 10 пФ–10 мкФ).
- Digi-Key Capacitor Markings Guide – включает таблицы для расшифровки кодов EIA-96 (двузначные + буква, например, «47C» = 47 пФ) и цветовых меток на полимерных конденсаторах.
Для танталовых SMD-конденсаторов с цветовой маркировкой используйте таблицы из документации AVX. Например, желтая полоса на корпусе «A» (3216) соответствует напряжению 6.3 В, а комбинация цветов определяет емкость (черный + оранжевый = 10 мкФ).
Инструменты для анализа по ESR и частоте:
- EEVblog LCR Meter Guide – рекомендации по измерению эквивалентного последовательного сопротивления (ESR) для идентификации конденсаторов в цепях питания. Например, низкий ESR (<0.1 Ом) характерен для конденсаторов серии X5R/X7R.
- Analog Devices Impedance Calculator – позволяет ввести измеренное значение импеданса на определенной частоте и сопоставить его с типовыми характеристиками конденсаторов (например, 1 мкФ на 100 кГц).
При работе с алюминиевыми электролитическими SMD-конденсаторами обратитесь к каталогу Nichicon. В нем приведены габаритные размеры (например, 4×5.4 мм) и соответствующие диапазоны емкости (1–470 мкФ) для разных серий (UHE, UHD).
Для быстрой проверки кодов на керамических конденсаторах используйте мобильные приложения:
- Capacitor Code Calculator (Android) – распознает коды EIA-96 и трехзначные обозначения, поддерживает сканирование через камеру.
- ElectroDroid (Android/iOS) – содержит встроенные таблицы для SMD-компонентов, включая конденсаторы, резисторы и индуктивности.
При отсутствии маркировки на конденсаторе измерьте его габариты штангенциркулем и сопоставьте с данными из технических спецификаций Samsung Electro-Mechanics. Например, корпус 0603 (1.6×0.8 мм) чаще всего имеет емкость от 1 пФ до 100 нФ, а 1206 (3.2×1.6 мм) – до 10 мкФ.

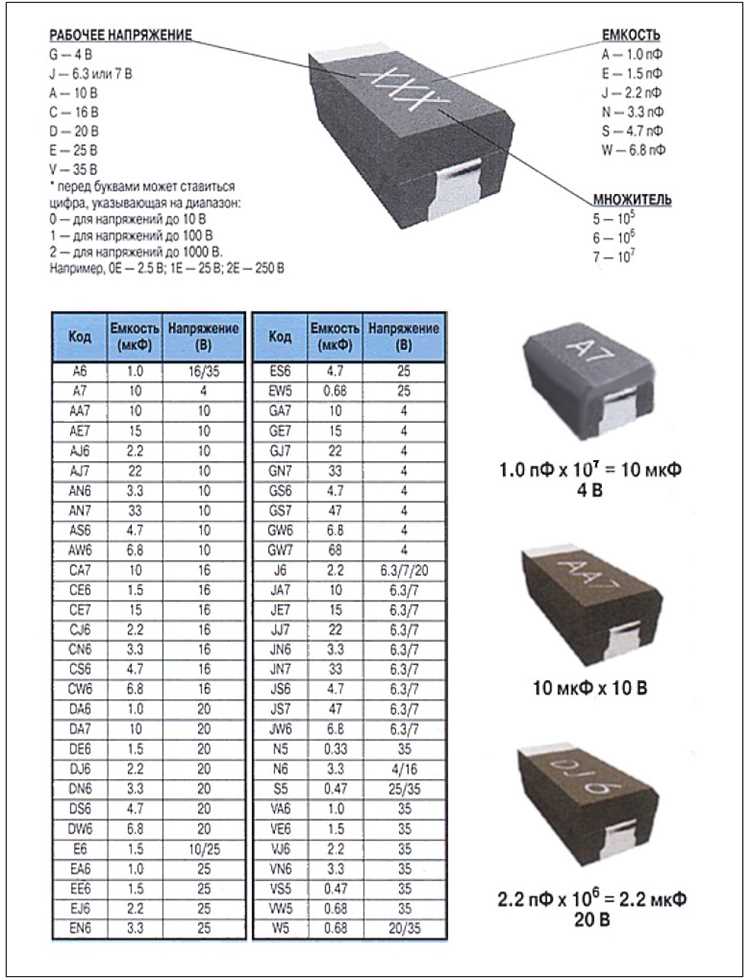

Для конденсаторов с нестандартной маркировкой (например, «A5» или «229») используйте калькулятор Paul Linebarger. Он поддерживает редкие форматы, включая коды производителей TDK и Taiyo Yuden, где «229» может означать 2.2 пФ с допуском ±5%.
Как проверить конденсатор на плате без выпаивания
Визуальный осмотр помогает выявить явные дефекты: вздутие корпуса, потемнение, трещины или подтеки электролита. У керамических конденсаторов обращайте внимание на сколы или изменение цвета – это признаки перегрева. Используйте увеличительное стекло или микроскоп для SMD-компонентов размером 0402 и меньше. Даже микротрещины могут привести к утечке тока или короткому замыканию.
При проверке танталовых конденсаторов избегайте подачи обратной полярности – это вызывает мгновенный пробой. Для алюминиевых электролитов критично соблюдение рабочего напряжения: даже кратковременное превышение на 20% сокращает срок службы. Если мультиметр показывает утечку (постоянное низкое сопротивление), но визуальных дефектов нет, конденсатор все равно подлежит замене – такие элементы часто становятся причиной нестабильной работы схемы.
Какие ошибки чаще всего допускают при измерении емкости
Неправильный выбор диапазона измерения на мультиметре приводит к погрешностям до 30%. Большинство бюджетных приборов имеют ограниченный набор диапазонов, например, 20 нФ, 200 нФ, 2 мкФ. Если емкость конденсатора близка к границе диапазона (например, 190 нФ при диапазоне 200 нФ), погрешность увеличивается. Всегда начинайте с максимального диапазона и постепенно снижайте его, пока не получите стабильные показания. Для конденсаторов менее 1 нФ используйте специализированные LC-метры – мультиметры в этом диапазоне дают ошибку до 100%.
Температура окружающей среды и корпуса конденсатора критически влияет на результат. Керамические конденсаторы класса X7R/X5R меняют емкость на 1–2% на каждый градус Цельсия, а электролитические – до 5% при нагреве на 10°C. Измерения при температуре выше 30°C или ниже 10°C дают отклонения до 20%. Перед проверкой дайте конденсатору остыть до комнатной температуры (20–25°C) и не держите его в руках – тепло тела исказит показания.
Неучет паразитной емкости измерительных проводов и печатной платы особенно критичен для конденсаторов менее 100 пФ. Длина проводов в 10 см добавляет 1–3 пФ, а близко расположенные дорожки на плате – до 5 пФ. Для минимизации ошибки используйте экранированные кабели и измеряйте емкость «в воздухе», отпаяв конденсатор от платы. Если отпаять невозможно, отключите питание и разрядите все соседние компоненты, чтобы исключить влияние их емкости.
Таблица типовых ошибок и их влияния на результат:
| Ошибка | Тип конденсатора | Погрешность | Способ устранения |
|---|---|---|---|
| Остаточный заряд | Электролитические, танталовые | 10–50% | Разряд через резистор 1–10 кОм |
| Неправильный диапазон | Керамические, пленочные | 5–30% | Начинать с максимального диапазона |
| Температурный дрейф | X7R, электролитические | 1–20% | Измерять при 20–25°C |
| Паразитная емкость | SMD <100 пФ | 5–50 пФ | Отпаять или использовать экранированные провода |
| Окисленные щупы | Все типы | 5–15% | Зачистка или замена щупов |
Последняя ошибка – пренебрежение калибровкой измерительного прибора. Даже новые мультиметры имеют погрешность ±3–5%, а после года эксплуатации она может вырасти до 10%. Перед измерением проверьте прибор на эталонном конденсаторе с известной емкостью (например, 1 мкФ ±1%). Если показания отличаются более чем на 5%, откалибруйте прибор согласно инструкции или используйте другой. Для точных измерений (погрешность <1%) применяйте профессиональные LC-метры с автоматической калибровкой.
