Как называется прибор который показывает зарядку аккумулятора

Заряд аккумулятора – параметр, от которого зависит работоспособность устройств, безопасность эксплуатации и срок службы батареи. Для его измерения используют специализированные приборы, отличающиеся принципом работы, точностью и областью применения. Основные инструменты: мультиметры, тестеры аккумуляторов, ареометры и анализаторы внутреннего сопротивления. Выбор зависит от типа аккумулятора (свинцово-кислотный, литий-ионный, NiMH) и требуемой глубины анализа.

Мультиметр – универсальный прибор, измеряющий напряжение с точностью до 0,01 В. Для свинцово-кислотных аккумуляторов напряжение 12,6 В соответствует 100% заряду, 12,2 В – 50%, ниже 11,9 В – критический разряд. У литий-ионных батарей диапазон уже: 4,2 В – полный заряд, 3,7 В – номинальный, 3,0 В – минимально допустимый. Однако мультиметр не учитывает внутреннее сопротивление и реальную емкость, что искажает результаты при изношенных батареях.

Тестеры аккумуляторов (например, Foxwell BT705 или Midtronics GR8) проводят нагрузочные испытания, имитируя реальные условия эксплуатации. Они измеряют напряжение под нагрузкой, внутреннее сопротивление и оценивают остаточную емкость. Для автомобильных аккумуляторов критичен параметр CCA (ток холодной прокрутки) – если прибор показывает менее 70% от номинала, батарею следует заменить. Такие тестеры работают с напряжениями 6–24 В и поддерживают протоколы BMS для литиевых батарей.

Ареометры применяют только для обслуживаемых свинцово-кислотных аккумуляторов. Они измеряют плотность электролита, которая напрямую связана с уровнем заряда: 1,265 г/см³ – 100%, 1,225 г/см³ – 50%, ниже 1,190 г/см³ – глубокий разряд. Погрешность метода – ±0,01 г/см³, но он неэффективен для AGM и гелевых батарей, где электролит недоступен.

Для профессиональной диагностики используют анализаторы внутреннего сопротивления (например, Hioki BT3562). Они определяют деградацию аккумулятора по изменению сопротивления: у нового литий-ионного элемента оно составляет 20–50 мОм, у изношенного – 100–200 мОм. Приборы этого класса работают с высокой точностью (±1 мОм) и позволяют прогнозировать остаточный ресурс батареи.

При выборе прибора учитывайте: для бытового применения достаточно мультиметра или недорогого тестера (ANCEL BA101), для автосервиса – профессиональные анализаторы с поддержкой CAN-шины, для лабораторий – высокоточные измерители внутреннего сопротивления. Избегайте дешевых аналогов с погрешностью выше 5% – они дают ложные результаты, особенно при низких температурах.

Какие типы устройств подходят для проверки заряда автомобильного аккумулятора

Мультиметр – универсальный прибор для измерения напряжения, тока и сопротивления. Для проверки заряда аккумулятора используют режим измерения постоянного напряжения (DCV) в диапазоне 0–20 В. При подключении щупов к клеммам полностью заряженный свинцово-кислотный аккумулятор должен показывать 12,6–12,8 В, разряженный до 50% – 12,2 В, а ниже 11,9 В свидетельствует о глубоком разряде. Точность измерений зависит от качества прибора: бюджетные модели (±1%) подходят для быстрой диагностики, профессиональные (±0,5%) – для точной оценки состояния.

Ареометр измеряет плотность электролита, напрямую связанную с уровнем заряда. Для свинцово-кислотных аккумуляторов плотность 1,27–1,28 г/см³ соответствует 100% заряду, 1,20 г/см³ – 50%, ниже 1,15 г/см³ – критическому разряду. Прибор актуален только для обслуживаемых батарей с доступом к электролиту. Температурная поправка: на каждые 15°C ниже 25°C отнимайте 0,01 г/см³ от показаний. Не применяется для AGM, гелевых и литий-ионных аккумуляторов.

Нагрузочная вилка тестирует аккумулятор под нагрузкой, имитируя запуск двигателя. Состоит из вольтметра и нагрузочного резистора (обычно 100–200 А). При подключении к клеммам напряжение не должно падать ниже 9,6 В в течение 5–10 секунд – это указывает на исправность батареи. Падение до 8–9 В свидетельствует о потере ёмкости или сульфатации пластин. Важно: тест проводится при температуре аккумулятора не ниже +10°C, иначе результаты будут искажены.

Электронные тестеры (например, Foxwell BT705, Midtronics GR8) анализируют внутреннее сопротивление, пусковой ток и остаточную ёмкость. Работают с любыми типами аккумуляторов: свинцово-кислотными, AGM, гелевыми, EFB и литий-железо-фосфатными. Подключаются через клеммы или OBD-II, выдают результаты в процентах заряда и рекомендации по обслуживанию. Погрешность – до 2%, время теста – 5–15 секунд. Подходят для СТО и автовладельцев, регулярно проверяющих состояние батареи.

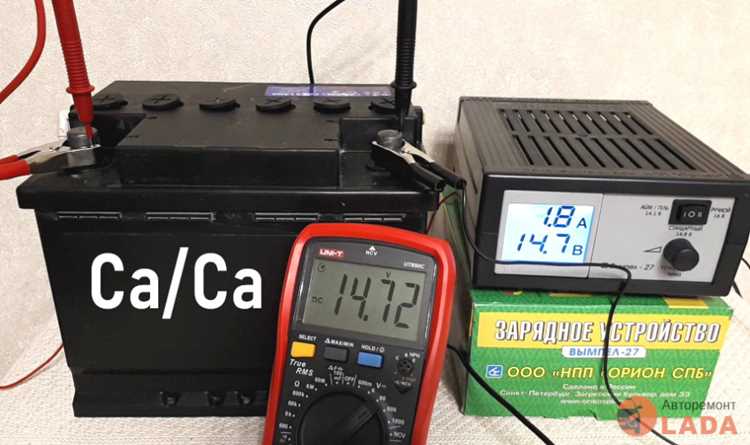

Как пользоваться мультиметром для измерения напряжения аккумулятора

Перед началом измерений убедитесь, что мультиметр поддерживает режим проверки постоянного напряжения (DCV) с диапазоном не менее 20 В. Для автомобильных аккумуляторов на 12 В выберите предел измерений 20 В, для мотоциклетных (6 В) – 10 В. Неправильный выбор диапазона приведёт к неточным показаниям или повреждению прибора.

Подключите щупы: чёрный – к разъёму COM, красный – к VΩmA. Коснитесь красным щупом положительной клеммы аккумулятора (+), чёрным – отрицательной (-). Удерживайте контакт 2–3 секунды, пока показания не стабилизируются. Для свинцово-кислотных аккумуляторов напряжение в состоянии покоя должно составлять:

• 12,6–12,8 В – 100% заряд;
• 12,4 В – 75%;
• 12,2 В – 50%;
• 12,0 В и ниже – требует зарядки.

Если напряжение ниже 11,9 В, аккумулятор глубоко разряжен и может потерять ёмкость. При значениях выше 13,2 В на незаведённом двигателе проверьте регулятор напряжения генератора – возможен перезаряд. Для литий-ионных аккумуляторов (например, LiFePO4) эталонные значения отличаются: 13,2–13,4 В – полный заряд, 12,8 В – 50%, ниже 12,0 В – критический разряд.

После измерений отключите щупы в обратном порядке: сначала чёрный, затем красный. Храните мультиметр в сухом месте при температуре от +5 до +40 °C. Для точности калибруйте прибор раз в год или используйте эталонный источник напряжения (например, 9-вольтовую батарейку). Избегайте измерений при работающем двигателе – пульсации генератора исказят результат.

В чем разница между ареометром и тестером нагрузки при диагностике батареи

Ареометр измеряет плотность электролита в свинцово-кислотных аккумуляторах, определяя степень заряженности по концентрации серной кислоты. Нормальная плотность для заряженной батареи – 1,27–1,29 г/см³ при +25°C; отклонение на 0,01 г/см³ соответствует ≈6% потере емкости. Прибор работает только с обслуживаемыми батареями, требует доступа к электролиту и корректировки показаний с учетом температуры (поправка +0,0007 г/см³ на каждый градус выше нормы). Ареометр не оценивает внутреннее сопротивление или способность батареи отдавать ток под нагрузкой – только химическое состояние.

Тестер нагрузки проверяет батарею под реальной нагрузкой, имитируя пуск двигателя (ток 100–500 А в зависимости от модели). Прибор измеряет напряжение под нагрузкой и рассчитывает внутреннее сопротивление: падение напряжения ниже 9,6 В для 12-вольтовой батареи при токе 300 А указывает на неисправность. Тестер подходит для любых типов батарей (включая AGM и гелевые), не требует доступа к электролиту и выявляет дефекты, которые ареометр пропустит – например, сульфатацию пластин или обрыв цепи. Для точной диагностики рекомендуется использовать оба прибора последовательно: ареометр – для оценки состояния электролита, тестер – для проверки работоспособности под нагрузкой.

Как выбрать портативный тестер аккумуляторов для бытового использования

Первое, на что стоит обратить внимание – тип аккумуляторов, которые вы планируете тестировать. Большинство бытовых устройств работают на литий-ионных (Li-ion), никель-металлгидридных (NiMH) или свинцово-кислотных батареях. Тестеры с универсальным функционалом поддерживают все три типа, но дешевые модели часто ограничены одним-двумя. Например, приборы серии ANENG AN8008 или ZKE EBC-A20 работают с Li-ion, NiMH и свинцовыми аккумуляторами, включая 18650, AA, AAA и автомобильные батареи.

Точность измерений критична для оценки состояния аккумулятора. Погрешность в 1–2% считается приемлемой для бытового использования, но профессиональные модели вроде Kewtech KT210 обеспечивают ±0,5%. Обратите внимание на диапазон измеряемых параметров: напряжение (обычно 0–20 В), ток (до 10 А для проверки нагрузки), внутреннее сопротивление (0–200 мОм) и емкость (до 50 000 мА·ч).

Функция проверки под нагрузкой позволяет оценить реальную работоспособность аккумулятора. Недорогие тестеры вроде YR1035+ имитируют нагрузку до 3 А, чего достаточно для батарей смартфонов и фонариков. Для автомобильных аккумуляторов или мощных Li-ion банок (например, 21700) требуется нагрузка от 10 А – такие возможности есть у Foxwell BT705 или Schumacher BT-100.

Интерфейс и удобство использования влияют на скорость работы. Модели с ЖК-дисплеем и кнопочным управлением (UNI-T UT673) проще в освоении, чем сенсорные, где экран может загрязняться. Подсветка экрана важна при работе в гараже или темном помещении. Некоторые тестеры, например KW600, оснащены звуковыми сигналами для оповещения о завершении теста или критических значениях.

Питание тестера – еще один ключевой фактор. Модели с автономным аккумулятором (ANENG AN8009) удобнее в полевых условиях, но требуют подзарядки. Тестеры, работающие от тестируемой батареи (YR1030), не нуждаются в дополнительном питании, но могут разряжать слабые аккумуляторы. Вес и габариты тоже имеют значение: компактные устройства (AstroAI ATK01) легко помещаются в карман, а более габаритные (Foxwell BT705) часто точнее.

Дополнительные функции расширяют возможности прибора. Встроенная память для сохранения результатов тестов (ZKE EBC-A20) полезна при сравнении нескольких батарей. Некоторые модели поддерживают проверку балансировки ячеек в Li-ion сборках (iMax B6), что актуально для владельцев электротранспорта. Функция разряда с измерением емкости (Opus BT-C3100) позволяет точно определить остаточный ресурс.

Цена варьируется от 500 до 15 000 рублей в зависимости от функционала. Бюджетные тестеры (YR1035+) подойдут для эпизодического использования, но не гарантируют высокую точность. Средний сегмент (3 000–7 000 рублей) представлен моделями вроде ANENG AN8008 или UNI-T UT673, которые сочетают надежность и расширенный функционал. Профессиональные устройства (Kewtech KT210) оправданы только при регулярном тестировании большого количества аккумуляторов.

Отзывы и репутация бренда помогут избежать некачественных устройств. Производители UNI-T, ANENG и Foxwell зарекомендовали себя на рынке измерительных приборов. Избегайте тестеров без сертификатов или с одноразовыми батареями в комплекте – они часто выходят из строя после нескольких циклов использования. Проверяйте наличие гарантии (обычно 1–2 года) и возможность калибровки прибора.

Какие показания приборов указывают на необходимость зарядки или замены батареи

Напряжение на клеммах аккумулятора – ключевой индикатор его состояния. Для свинцово-кислотных батарей (12 В) критические значения:

• 12.6 В и выше – полный заряд, исправное состояние;
• 12.4–12.5 В – требуется подзарядка (остаточная ёмкость ~75%);
• 12.0–12.3 В – глубокий разряд (ёмкость ниже 50%), необходима срочная зарядка;
• Ниже 12.0 В – батарея разряжена полностью, возможна сульфатация пластин или потеря ёмкости.

Для литий-ионных аккумуляторов (например, 3.7 В на элемент) пороговые значения: 4.2 В (полный заряд), 3.0 В (критический разряд, требуется немедленная зарядка), ниже 2.5 В – необратимые повреждения. Измерения проводятся мультиметром на отключённой батарее после 2–3 часов покоя.

Плотность электролита (для обслуживаемых АКБ) измеряется ареометром. Норма для умеренного климата – 1.27–1.28 г/см³ при 25°C. Отклонения сигнализируют о проблемах:

1. Плотность ниже 1.22 г/см³ – разряд более 50%, требуется зарядка;
2. Плотность 1.15 г/см³ и ниже – глубокий разряд, риск сульфатации;
3. Разница плотности между банками >0.02 г/см³ – короткое замыкание или разрушение пластин.

При зарядке плотность должна восстанавливаться до нормы. Если после полной зарядки значения остаются низкими – батарея потеряла ёмкость и подлежит замене.

Тестеры внутреннего сопротивления (например, Hioki BT3562) выявляют деградацию батареи по косвенным признакам. Для 12-вольтовых АКБ сопротивление выше 20 мОм указывает на потерю ёмкости, а значения >50 мОм – на необходимость замены. У литиевых элементов сопротивление растёт пропорционально износу: увеличение на 30–50% от исходного значения (обычно 5–15 мОм) сигнализирует о критическом состоянии. Проверка проводится при температуре 20–25°C, так как сопротивление зависит от температуры (снижается на ~2% на каждый градус выше 25°C).

Как проверить заряд аккумулятора смартфона или ноутбука без специальных устройств

На смартфонах с Android откройте меню настроек, перейдите в раздел «Аккумулятор» и найдите пункт «Состояние батареи» или «Использование батареи». Здесь отображается текущий процент заряда и расход энергии приложениями за последние 24 часа. Для более детального анализа установите приложение типа AccuBattery – оно покажет реальную емкость батареи в мА·ч и сравнит её с заводскими характеристиками. На iPhone аналогичные данные доступны в «Настройках» → «Аккумулятор» → «Состояние аккумулятора», где указывается максимальная емкость в процентах от исходной.

На ноутбуках с Windows откройте командную строку (Win + R → cmd) и введите команду powercfg /batteryreport. Система сгенерирует HTML-отчет в папке пользователя, где указаны циклы зарядки, расчетная емкость и фактическая производительность батареи. В macOS аналогичные данные доступны через «Об этом Mac» → «Системный отчет» → «Питание», где отображается количество циклов и состояние аккумулятора («Нормальное», «Требует обслуживания» или «Заменить»).

Проверьте скорость разряда устройства под нагрузкой. Зарядите смартфон или ноутбук до 100%, отключите от сети и запустите ресурсоемкое приложение (например, игру или видеоредактор). Засеките время, за которое заряд упадет до 80%. Если устройство теряет 20% заряда быстрее, чем за 30–40 минут, батарея изношена. Для ноутбуков сравните результаты с заводскими характеристиками: например, у MacBook Pro 2020 года при работе с Final Cut Pro заряд должен падать на 1% каждые 2–3 минуты.

Оцените физическое состояние аккумулятора. На смартфонах с несъемной батареей проверьте корпус на вздутия – даже небольшая деформация указывает на критические проблемы. На ноутбуках снимите нижнюю крышку (если это предусмотрено конструкцией) и осмотрите батарею: трещины, подтеки электролита или коррозия на контактах – признаки необходимости замены. Вздутые аккумуляторы опасны и требуют немедленного извлечения.

Используйте встроенные диагностические утилиты. На Android-смартфонах в режиме разработчика (включается через «Настройки» → «О телефоне» → 7 нажатий на «Номер сборки») доступен пункт «Статистика батареи», где отображается напряжение и температура. На ноутбуках с Windows запустите msinfo32 через поиск, перейдите в «Компоненты» → «Питание» и проверьте параметры батареи: расчетная емкость должна быть близка к фактической. На Linux выполните команду upower -i /org/freedesktop/UPower/devices/battery_BAT0 для получения данных о заряде и энергопотреблении.

Сравните время автономной работы с эталонными значениями. Например, iPhone 13 в режиме разговора должен работать 19 часов, а MacBook Air M1 – до 15 часов веб-серфинга. Если реальные показатели ниже на 30% и более, аккумулятор требует калибровки или замены. Для калибровки разрядите устройство до 0%, затем зарядите до 100% без перерывов – это может временно улучшить точность отображения заряда.

Какие ошибки чаще всего допускают при измерении заряда аккумуляторов

Вторая ошибка – измерение под нагрузкой или сразу после зарядки. Напряжение аккумулятора стабилизируется только через 1–2 часа после отключения от зарядного устройства или нагрузки. Например, у LiFePO₄-аккумулятора напряжение сразу после зарядки может достигать 3,6 В, но через 30 минут опускается до 3,3 В – реального значения при 100% заряде. Аналогично, измерение под нагрузкой (даже 0,1C) занижает напряжение на 0,1–0,3 В. Для точных данных отключите аккумулятор от всех цепей и выждите не менее 1 часа.
