Экспорт схемы из Altium Designer в PDF – задача, требующая точной настройки параметров для сохранения читаемости и соответствия корпоративным стандартам. По умолчанию Altium предлагает базовые инструменты, но без оптимизации результат может содержать артефакты, некорректные шрифты или избыточные слои. В этой статье разберём процесс пошагово, включая настройки принтера, выбор масштаба и обработку многостраничных документов.
Для экспорта используйте встроенный виртуальный принтер PDF Creator или сторонние решения, такие как Adobe PDF или Microsoft Print to PDF. Ключевой параметр – Page Setup, где задаётся формат листа (A4, A3, Letter) и ориентация. Убедитесь, что в разделе Scaling выбрано Fit Document On Page или задан фиксированный масштаб (например, 1:1 для точного соответствия оригиналу). Игнорирование этого шага приведёт к обрезке краёв или нечитаемым мелким элементам.
При работе с многостраничными схемами активируйте опцию Print All Pages в диалоге печати. Если требуется экспортировать только часть схемы, используйте Print Selection или предварительно выделите нужные листы в панели Projects. Для сложных проектов с перекрёстными ссылками включите Print Cross References в настройках Schematic Print Properties – это сохранит связи между компонентами и страницами.
Шрифты – частая проблема при экспорте. Altium поддерживает встраивание шрифтов в PDF, но по умолчанию эта опция отключена. Чтобы избежать замены шрифтов на системные (например, Arial вместо вашего корпоративного), перейдите в Preferences → Schematic → Graphical Editing и установите флажок Embed TrueType Fonts in PDF. Для векторных шрифтов (например, Segoe UI) выберите Vector Fonts в настройках принтера – это гарантирует чёткость при любом масштабировании.
Финальный шаг – проверка слоёв. В диалоге печати отключите ненужные слои (например, Mechanical или Draftsman), оставив только Top Overlay, Multi-Layer и Mechanical 1 (если на нём размещены рамки). Для цветных схем используйте Color Mode: Color, для монохромных – Monochrome с настройкой порога контрастности (обычно 50–70%). Экспортированный файл сохраните с именем, включающим версию проекта (например, Project_Schematic_v2.1.pdf).
Настройка параметров страницы перед экспортом
Перед экспортом схемы в PDF в Altium Designer критически важно задать параметры страницы, чтобы избежать обрезки элементов или некорректного масштабирования. Откройте Design → Document Options (или нажмите D, O) и перейдите на вкладку Sheet Options. Убедитесь, что размер листа (Standard Styles) соответствует формату вашей схемы – для большинства проектов подходит A4 (210×297 мм) или Letter (215.9×279.4 мм). Если схема крупнее, выберите Custom Style и задайте пользовательские размеры с запасом в 10–15 мм по краям.
Ориентация страницы (Orientation) зависит от компоновки схемы: для горизонтальных блоков используйте Landscape, для вертикальных – Portrait. При экспорте многостраничных схем включите опцию Use Different Orientations for Different Sheets в Project Options → Multi-Channel, чтобы каждая страница автоматически подстраивалась под содержимое. Игнорирование этого шага приведёт к тому, что часть элементов окажется за пределами видимой области.
- Поля страницы: Минимальные значения – 5 мм для всех сторон. Если схема содержит рамки или штампы, увеличьте левое поле до 20 мм для брошюровки. Настройка полей доступна в Document Options → Margins.
- Масштаб: Для точного соответствия оригиналу выберите Scale: 100% в диалоге экспорта PDF. Если схема не умещается, используйте Fit Document on Page, но учтите, что мелкие детали могут стать нечитаемыми.
- Цветовая схема: В Preferences → Schematic → Graphical Editing отключите Use Net Color For Wires, если не требуется цветовая дифференциация цепей – это снизит нагрузку на файл и улучшит читаемость при печати.
Для схем с большим количеством компонентов или длинными цепями активируйте Enable Font Substitution в Preferences → Schematic → Default Primitives. Это позволит заменить отсутствующие шрифты на системные аналоги, предотвращая искажения текста в PDF. Рекомендуемые шрифты: Arial или Segoe UI – они корректно отображаются в большинстве PDF-ридеров и поддерживают кириллицу.
Проверьте настройки слоёв перед экспортом. В диалоге File → Smart PDF или File → Export → PDF перейдите в Layers и снимите флажки с вспомогательных слоёв (Mechanical 1–16, Drill Guide, Keep-Out Layer), если они не содержат критически важной информации. Оставьте только Top Overlay, Top Layer и Multi-Layer для односторонних схем. Это сократит размер файла и ускорит генерацию PDF.
Последний шаг – настройка параметров сжатия. В окне экспорта PDF выберите Compression: High для векторных элементов и Image Quality: 300 DPI для растровых вставок (например, логотипов). Отключите Embed Fonts, если файл предназначен только для просмотра – это уменьшит его размер на 30–50%. Для официальной документации оставьте опцию включённой, чтобы избежать проблем с отображением текста на других устройствах.
Выбор объектов схемы для включения в PDF-документ
В Altium Designer экспорт схемы в PDF начинается с точного определения объектов, которые должны войти в документ. По умолчанию в PDF попадают все элементы активного листа, но часто требуется исключить вспомогательные элементы: рамки, штампы, неиспользуемые порты или комментарии разработчика. Для этого перед экспортом откройте панель *Properties* (горячая клавиша *F11*) и проверьте параметр *Include in Print/PDF* для каждого объекта. Отключение этого флага у ненужных элементов сократит размер файла и улучшит читаемость.
При работе с многостраничными схемами используйте фильтр *Project* → *Project Options* → *Multi-Channel* → *Designator Format*. Если в проекте применяются каналы (например, *R1_1*, *R1_2*), выберите формат *Flat* для экспорта, чтобы избежать дублирования меток в PDF. Это критично для схем с повторяющимися блоками, где стандартный формат *Channel* создаст избыточные обозначения, затрудняющие анализ.
Для выборочного экспорта отдельных цепей или компонентов используйте механизм *Selection Memory* (панель *PCB* → *Selection Memory*). Выделите нужные объекты, сохраните выделение в слот (например, *SM1*), затем при экспорте активируйте опцию *Selected Objects Only* в диалоге *Export to PDF*. Это полезно для документирования критических участков схемы, таких как цепи питания или сигнальные линии с высокой нагрузкой.
Шрифты и стили текста влияют на качество PDF. В настройках экспорта (*File* → *Smart PDF* → *Advanced*) установите параметр *Embed Fonts* для шрифтов *TrueType* (например, *Arial*, *Consolas*), чтобы избежать искажений при открытии файла на других системах. Для векторных объектов (линии, дуги) выберите разрешение не менее *600 DPI* – это гарантирует четкость при масштабировании документа.
Если схема содержит графические элементы (логотипы, условные обозначения), проверьте их формат. Растровые изображения (PNG, JPEG) экспортируются с потерей качества при увеличении, поэтому замените их на векторные (SVG, EMF) через *Place* → *Drawing Tools* → *Graphic*. Для логотипов используйте инструмент *Place* → *Image*, но предварительно конвертируйте их в векторный формат с помощью сторонних редакторов (Inkscape, Adobe Illustrator).
При экспорте схем с перекрестными ссылками (*Cross-Probing*) убедитесь, что включена опция *Include Cross-Probe Data* в настройках PDF. Это позволит сохранить гиперссылки между компонентами и их посадочными местами на плате, что ускоряет навигацию по документу. Однако для финальной версии документации эту опцию лучше отключить, чтобы избежать лишних метаданных.
Для схем с иерархической структурой (*Sheet Symbols*, *Sheet Entries*) используйте параметр *Expand Hierarchy* в диалоге экспорта. Он развернет все вложенные листы в один плоский документ, что удобно для печати или архивирования. Если требуется сохранить иерархию, выберите *Keep Hierarchy* и дополнительно включите *Bookmarks* – это создаст навигационное дерево в PDF, позволяющее быстро переходить между уровнями.
Шрифты в PDF наследуются из настроек схемы, но их отображение зависит от параметров экспорта. В Page Setup выберите TrueType вместо векторных шрифтов – это исключит артефакты при масштабировании. Для многостраничных схем используйте единый стиль рамок и штампов: в Document Options настройте Sheet Border с толщиной линии 0.2 мм и цветом #808080 (серый 50%), чтобы избежать визуального шума. Перед экспортом проверьте результат через Preview – некоторые стили (например, пунктирные линии) могут искажаться при сжатии PDF.
Сохранение многостраничных схем в единый файл
Altium Designer позволяет объединять несколько листов схемы в один PDF-документ без ручной сборки. Для этого в диалоге File → Smart PDF выберите опцию Single PDF File в разделе Output Options. Убедитесь, что в списке Schematic Sheets отмечены все необходимые страницы – по умолчанию программа экспортирует только активный лист. При генерации файла Altium автоматически пронумерует страницы и добавит оглавление, если включена опция Generate Bookmarks.
Для сложных проектов с иерархической структурой используйте параметр Include Subsheets. Он гарантирует, что все вложенные листы (даже те, что скрыты в дереве проекта) будут включены в итоговый PDF. Если требуется сохранить только часть схемы, предварительно сгруппируйте нужные листы в отдельный Output Job через File → New → Output Job File. Это сократит время генерации и исключит лишние страницы.
- Перед экспортом проверьте масштаб: в Preferences → Schematic → Graphical Editing установите Default Zoom Level в значение Fit Document, чтобы избежать обрезки элементов на краях страниц.
- Для корректного отображения шрифтов выберите формат PDF/A-1b в настройках Smart PDF – это предотвратит проблемы с подменой шрифтов при открытии файла на других устройствах.
- Если в схеме используются пользовательские стили линий или заливок, включите опцию Embed TrueType Fonts для сохранения визуальной целостности.
При работе с проектами, содержащими более 50 листов, оптимизируйте процесс: временно отключите генерацию Assembly Drawings и BOM в настройках Smart PDF, чтобы ускорить экспорт. Для последующего редактирования PDF используйте специализированные инструменты (например, Adobe Acrobat), так как Altium не поддерживает обратное преобразование из PDF в схему. Готовый файл сохраните с именем, включающим версию проекта (например, Project_v2.1_Schematics.pdf), чтобы избежать путаницы при архивировании.
Оптимизация разрешения и масштаба для печати
Разрешение PDF-файла напрямую влияет на качество печати схемы. Altium Designer по умолчанию экспортирует документы с разрешением 300 DPI, что достаточно для большинства офисных принтеров. Однако для профессиональной печати на плоттерах или высокоточных устройствах рекомендуется увеличить значение до 600 DPI. Это особенно критично для схем с мелкими элементами (например, SMD-компонентами с шагом 0,4 мм и менее).
Масштаб при экспорте задается в процентах от исходного размера листа. Стандартные значения – 100% для печати на бумаге формата A4 или Letter. Если схема не умещается на одном листе, используйте масштаб 50–70% с последующей склейкой листов. Для проверки корректности масштаба включите в схему тестовый элемент известного размера (например, квадрат 10×10 мм) и измерьте его после печати.
При экспорте многостраничных схем учитывайте параметр Fit Document On Page в настройках PDF. Он автоматически подгоняет масштаб под размер бумаги, но может искажать пропорции. Отключите эту опцию, если требуется точное соответствие исходным размерам. Вместо этого используйте ручную настройку масштаба с шагом 5% для достижения оптимального результата.
Для цветных схем выбирайте цветовой профиль CMYK вместо RGB, чтобы избежать искажений при печати. В Altium Designer это настраивается в разделе Preferences → Schematic → PDF Export. Цвета в CMYK более предсказуемы на типографском оборудовании, особенно при использовании фирменных палитр (например, Pantone).
| Тип принтера | Рекомендуемое разрешение (DPI) | Минимальный масштаб (%) |
|---|---|---|
| Лазерный офисный | 300 | 80 |
| Струйный плоттер | 600 | 60 |
| Типографский (офсет) | 1200 | 50 |
Толщина линий в схеме должна быть не менее 0,15 мм для печати на офисном оборудовании. В Altium Designer настройте параметр Line Width в стилях проводников и графических примитивов. Для плоттеров минимальная толщина может быть снижена до 0,1 мм, но проверяйте результат на тестовой распечатке.
Шрифты в PDF должны быть встроены в документ, чтобы избежать подмены при печати. В настройках экспорта Altium Designer включите опцию Embed Fonts. Для схем с кириллицей используйте шрифты с поддержкой Unicode (например, Arial Unicode MS или DejaVu Sans). Размер шрифта не должен быть меньше 6 пт для основного текста и 4 пт для вспомогательных надписей.
Перед финальным экспортом выполните предварительный просмотр в режиме Print Preview с включенной опцией Show Page Boundaries. Это позволит выявить элементы, выходящие за границы листа, или некорректный масштаб. Для сложных схем экспортируйте отдельные листы в индивидуальные PDF-файлы, чтобы избежать автоматической подгонки масштаба программой.
Если после печати наблюдается размытость текста или линий, проверьте параметр Smooth Line Art в настройках PDF-экспорта. Отключите его для векторных элементов, так как сглаживание может ухудшать резкость при высоком разрешении. Для растровых изображений (например, логотипов) оставьте сглаживание включенным.

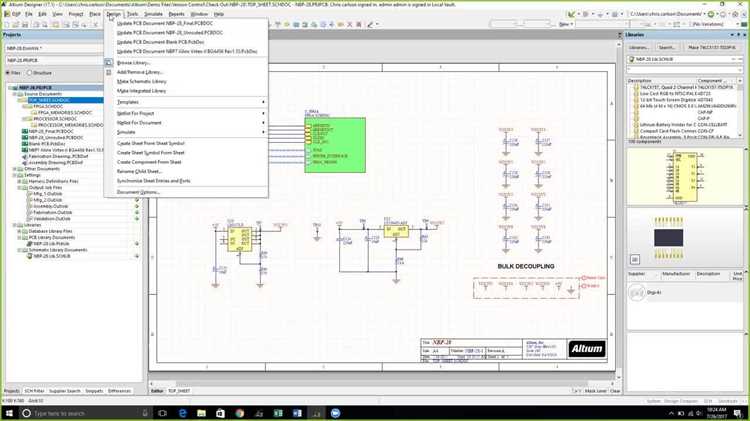

Проверка корректности экспорта и устранение ошибок
После экспорта схемы в PDF откройте файл в Adobe Acrobat Reader или другом просмотрщике с поддержкой векторной графики. Первым шагом проверьте масштаб: нажмите Ctrl+L для переключения в режим «Фактический размер» – элементы должны соответствовать оригиналу в Altium. Если линии или текст смещены, проблема часто кроется в настройках DPI при экспорте: установите значение 600 DPI для векторных слоёв и 300 DPI для растровых.
Проверьте целостность шрифтов. В PDF-документе выделите текстовый блок – если вместо символов отображаются квадраты или нечитаемые символы, шрифт не внедрён. В Altium Designer перейдите в Project Options → Options и убедитесь, что в разделе PDF Export активирована опция Embed TrueType Fonts. Для шрифтов типа Stroke (например, Altium Universal) используйте конвертацию в кривые через Convert Text to Curves перед экспортом.
Сравните слои. В PDF-экспорте Altium сохраняет структуру слоёв, но иногда они накладываются некорректно. Откройте панель Layers в просмотрщике PDF и поочерёдно отключайте слои: механические, комментарии, топологию. Если элементы пропадают или дублируются, отредактируйте настройки экспорта в Output Job → PDF → Advanced, сняв флажки с лишних слоёв или изменив их порядок в списке Layer Drawing Order.
Проверьте цветопередачу. Если цвета в PDF отличаются от оригинала, проблема в цветовом пространстве. В настройках экспорта выберите RGB для экранного просмотра или CMYK для печати. Для точной передачи используйте профиль sRGB IEC61966-2.1 или ISO Coated v2 соответственно. Избегайте автоматического конвертирования – оно часто искажает оттенки.
Тестируйте печать. Распечатайте PDF на чёрно-белом принтере: если тонкие линии (например, 0.1 мм) пропадают, увеличьте их толщину в Altium до 0.15 мм или используйте режим Overprint в настройках экспорта. Для цветной печати проверьте треппинг: включите опцию Trapping в PDF Export Settings с параметром 0.1 mm для предотвращения белых зазоров между элементами.
Исправьте артефакты векторной графики. Если в PDF появляются разрывы линий или «ступеньки» на наклонных проводниках, экспортируйте схему в формате PostScript (.ps) через File → Fabrication Outputs → Gerber Files, а затем конвертируйте в PDF с помощью Adobe Distiller или Ghostscript. Это устраняет артефакты, вызванные сжатием векторных данных в стандартном экспорте.
Проверьте гиперссылки и закладки. Если в схеме используются перекрёстные ссылки или закладки, убедитесь, что они работают в PDF. В настройках экспорта активируйте Include Hyperlinks и Generate Bookmarks. Для проверки щёлкните по ссылке в PDF – она должна перенаправлять на соответствующий лист или компонент. Если ссылки неактивны, пересоздайте их в Altium через Place → Directive → Parameter Set с типом Hyperlink.
Сохраните эталонный файл. После устранения всех ошибок экспортируйте схему в PDF с именем ProjectName_Schematic_RevX_YYYYMMDD.pdf, где X – ревизия, а YYYYMMDD – дата. Добавьте в документ метаданные через File → Properties в просмотрщике PDF: укажите автора, версию Altium (23.5.1 или новее), и контрольную сумму MD5 для проверки целостности. Храните файл в системе контроля версий (например, Git) вместе с исходниками проекта.
