Чем отличаются датчики кислорода до катализатора и после

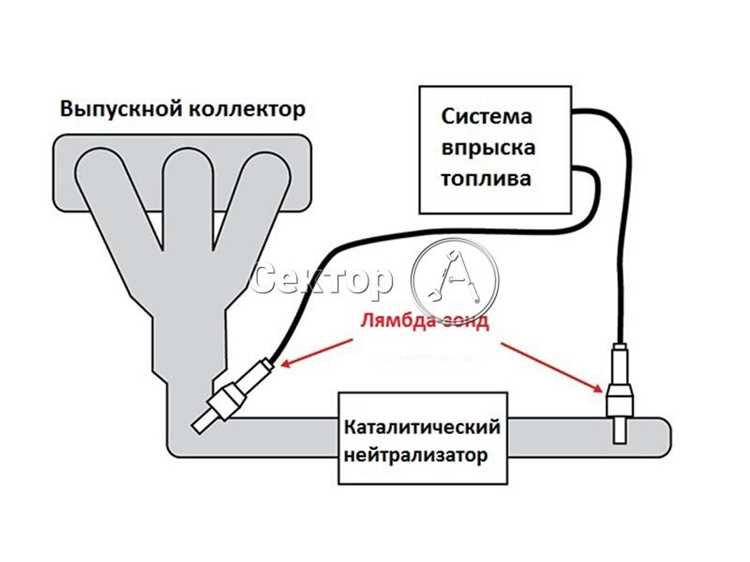

Лямбда-зонды – критические компоненты системы управления двигателем, отвечающие за корректировку топливно-воздушной смеси. Датчик, установленный до катализатора (верхний, регулирующий), измеряет содержание кислорода в отработавших газах сразу после выпуска из цилиндров. Его данные используются ЭБУ для мгновенной подстройки соотношения воздух-топливо в диапазоне λ=0,97–1,03 (стехиометрическая смесь). Погрешность измерений на этом этапе не должна превышать ±1,5%, иначе система переходит в аварийный режим с фиксированными параметрами впрыска.

Зонд после катализатора (нижний, диагностический) выполняет принципиально иную функцию: он оценивает эффективность работы каталитического нейтрализатора. В исправной системе разница в показаниях между верхним и нижним датчиками должна составлять не менее 70% по амплитуде сигнала. Если катализатор изношен или удалён, нижний зонд фиксирует практически те же значения, что и верхний, что приводит к ошибкам P0420/P0430 и увеличению расхода топлива на 10–15%.

Конструктивно датчики отличаются: верхний чаще всего широкополосный (5-проводной), способный измерять λ в диапазоне 0,7–4,0, тогда как нижний – обычно циркониевый (4-проводной) с узким рабочим диапазоном. Температурный режим также разнится: верхний зонд прогревается до 350–800°C за 10–20 секунд, нижний – до 300–600°C за 30–60 секунд. При замене важно учитывать совместимость: установка широкополосного датчика вместо циркониевого после катализатора приведёт к некорректной работе системы самодиагностики.

Диагностика неисправностей требует анализа сигналов в динамике. Для верхнего зонда характерны скачки напряжения 0,1–0,9 В с частотой 1–5 Гц при работе двигателя на холостом ходу. Нижний датчик должен выдавать стабильный сигнал 0,45–0,55 В с минимальными колебаниями. Если амплитуда сигнала нижнего зонда превышает ±0,1 В от среднего значения, это указывает на деградацию катализатора или отравление датчика свинцом/кремнием.

Какие функции выполняют лямбда-зонды в разных точках выхлопной системы

Лямбда-зонд перед катализатором (верхний, управляющий) измеряет содержание кислорода в отработавших газах до их очистки. Его данные напрямую влияют на корректировку топливно-воздушной смеси в режиме реального времени: при обогащённой смеси (λ < 1) ЭБУ уменьшает подачу топлива, при обеднённой (λ > 1) – увеличивает. Рабочий диапазон напряжения датчика – 0,1–0,9 В, где 0,45 В соответствует стехиометрическому составу (λ = 1). Частота опроса достигает 10 раз в секунду, что позволяет поддерживать оптимальное соотношение для эффективного сгорания и снижения вредных выбросов.

Зонд после катализатора (нижний, диагностический) контролирует эффективность работы нейтрализатора. Его основная задача – сравнивать показания с верхним датчиком: исправный катализатор сглаживает колебания состава газов, поэтому сигнал нижнего зонда должен быть стабильным (около 0,6–0,8 В). Если разница между датчиками минимальна или отсутствует, ЭБУ фиксирует ошибку P0420/P0430, указывающую на деградацию катализатора. Дополнительно нижний зонд помогает выявлять утечки в выхлопной системе и сбои в работе верхнего датчика.

В системах с двумя катализаторами (например, на V-образных двигателях) устанавливают четыре лямбда-зонда: по два на каждый ряд цилиндров. Верхние датчики работают независимо, корректируя смесь для своего блока, а нижние – оценивают суммарную эффективность обоих нейтрализаторов. При этом ЭБУ может переключаться между датчиками для балансировки работы двигателя, особенно в переходных режимах. Неисправность одного из верхних зондов приводит к увеличению расхода топлива на 10–15% и росту выбросов NOx на 30–50%.

Для диагностики лямбда-зондов используйте сканер с поддержкой графика сигнала: у верхнего датчика должна наблюдаться синусоида с частотой 0,5–2 Гц, у нижнего – ровная линия. При замене выбирайте датчики с подогревом (напряжение 12 В, сопротивление нагревателя 2–14 Ом) – они выходят на рабочий режим за 10–30 секунд после холодного пуска. Избегайте универсальных зондов: оригинальные или сертифицированные аналоги (Bosch, Denso, NTK) обеспечивают точность ±1,5% по λ, что критично для соответствия экологическим нормам Евро-5/6.

Как расположение зонда влияет на точность измерения состава выхлопных газов

Лямбда-зонд до катализатора (верхний) измеряет состав выхлопных газов сразу после сгорания топлива в цилиндрах. Его показания критически важны для работы ЭБУ, так как позволяют корректировать топливно-воздушную смесь в реальном времени. Оптимальное расположение – в выпускном коллекторе или непосредственно за ним, где температура газов достигает 300–800°C. При смещении зонда дальше по тракту задержка сигнала увеличивается, что снижает точность регулировки смеси на 15–25%, особенно на переходных режимах.

Зонд после катализатора (нижний) оценивает эффективность работы нейтрализатора, а не состав исходной смеси. Его данные используются для диагностики катализатора и контроля экологических норм. Расположение на расстоянии 30–100 см от выхода катализатора обеспечивает стабильное измерение остаточного кислорода. При установке ближе 20 см возможны искажения из-за турбулентности потока, а дальше 150 см – задержка сигнала до 0,5 секунды, что делает диагностику нерелевантной.

Температурный режим – ключевой фактор для обоих зондов. Верхний зонд должен прогреваться до 350°C за 10–20 секунд после запуска двигателя, иначе ЭБУ переходит в аварийный режим с фиксированной смесью. Нижний зонд менее критичен к скорости прогрева, но при температуре ниже 250°C его показания становятся нестабильными. Неправильное расположение в зоне охлаждения (например, у резонатора) увеличивает время выхода на рабочий режим на 40–60%.

Геометрия выпускного тракта влияет на равномерность потока газов. Верхний зонд должен находиться в прямом участке трубы диаметром не менее 40 мм, иначе вихревые потоки искажают показания на 10–15%. Нижний зонд чувствителен к обратному давлению: при засорении катализатора или сужении трубы после него концентрация кислорода падает на 30–40%, что приводит к ложным ошибкам по эффективности нейтрализатора.

Расстояние между зондами определяет корреляцию их показаний. Оптимальный интервал – 50–80 см: при меньшем расстоянии нижний зонд фиксирует остаточный кислород от верхнего, а при большем – сигналы становятся несогласованными из-за охлаждения газов. В системах с двумя банками (V-образные двигатели) каждый зонд должен располагаться симметрично относительно своего ряда цилиндров, иначе разница в показаниях превышает 5%, что вызывает неравномерную работу двигателя.

Загрязнение зондов продуктами сгорания зависит от их положения. Верхний зонд подвержен отложениям сажи и масла, особенно при работе на богатой смеси или использовании некачественного топлива. Нижний зонд страдает от конденсата и сернистых соединений, если расположен в низкой точке тракта. Рекомендуется устанавливать зонды под углом 45–60° к потоку газов, чтобы минимизировать накопление отложений и обеспечить самоочистку при высоких температурах.

Для точной диагностики важно учитывать динамические характеристики потока. Верхний зонд должен реагировать на изменения состава смеси за 50–100 мс, иначе ЭБУ не успевает корректировать подачу топлива. Нижний зонд может иметь задержку до 300 мс, но при превышении этого значения система OBD-II фиксирует ошибку по эффективности катализатора. Проверка времени отклика проводится осциллографом при резком открытии дросселя: скачок напряжения должен быть четким, без «размытия» сигнала.

Почему зонд до катализатора чаще выходит из строя и как это проверить

Лямбда-зонд перед катализатором (верхний, датчик №1) работает в агрессивных условиях: температура выхлопных газов здесь достигает 800–900°C против 400–600°C после катализатора. Постоянные термоциклы – резкие перепады температур при запуске и остановке двигателя – приводят к растрескиванию керамического элемента датчика и разрушению платиновых электродов. Исследования Bosch показывают, что 65% отказов верхних зондов связаны именно с термической деградацией.

Второй ключевой фактор – воздействие несгоревшего топлива и масла. При неисправностях системы зажигания или износе поршневых колец в выхлоп попадают углеводороды и сажа, которые оседают на чувствительном элементе зонда. Это приводит к образованию токопроводящих отложений, искажающих сигнал. По данным NGK, загрязнение вызывает 20–25% отказов верхних датчиков, особенно на двигателях с пробегом свыше 100 тыс. км.

Конструкция верхнего зонда также ускоряет его износ. Широкополосные датчики (используемые в большинстве современных автомобилей) содержат нагревательный элемент мощностью 10–18 Вт, который постоянно работает на пределе. При нестабильном напряжении бортовой сети (например, при слабом генераторе) нагреватель перегревается, что сокращает срок службы датчика на 30–40%.

• Симптомы неисправности верхнего лямбда-зонда:
  • Повышенный расход топлива (на 15–30% от нормы).
  • Нестабильный холостой ход (плавающие обороты в диапазоне 500–1200 об/мин).
  • Загорание индикатора Check Engine с кодами ошибок P0130–P0135, P0171–P0172.
  • Потеря динамики разгона (задержка реакции на педаль газа).

Для диагностики потребуется сканер OBD-II и мультиметр. Подключите сканер и считайте данные в реальном времени: напряжение исправного широкополосного зонда должно колебаться в пределах 0,1–0,9 В при изменении состава смеси. Если напряжение зависло на уровне 0,45 В (среднее значение) или выходит за указанные пределы – датчик неисправен.

Проверка сопротивления нагревателя (для узкополосных зондов):

1. Отсоедините разъем датчика.
2. Измерьте сопротивление между контактами нагревателя (обычно 2 и 6 для 6-контактных разъемов).
3. Нормальное значение – 2–14 Ом (зависит от модели). Если сопротивление бесконечно или равно нулю – нагреватель перегорел.

Визуальный осмотр поможет выявить внешние повреждения. Снимите зонд и проверьте:

• Цвет керамического наконечника: светло-серый – норма, черный (сажа) или белый (отложения антифриза) – загрязнение.
• Целостность проводов и разъема (окисление контактов – частая причина нестабильной работы).
• Наличие трещин на корпусе или защитном экране.

Если диагностика подтвердила неисправность, замените зонд на оригинальный или аналог с идентичными характеристиками (например, Denso DOX-0107 для Toyota или Bosch 0 258 006 537 для VW). После установки сбросьте ошибки ЭБУ и проведите тест-драйв: расход топлива должен нормализоваться в течение 50–100 км.

Какие сигналы на приборной панели указывают на неисправность каждого из зондов

• Горит «Check Engine» с кодами ошибок P0130–P0135, P0141, P0150–P0155 (зависит от цилиндрового ряда). Эти коды указывают на обрыв цепи, низкое/высокое напряжение или медленный отклик датчика.
• Повышенный расход топлива (на 10–30%) при сохранении привычного стиля вождения – ЭБУ переходит в аварийный режим с обогащенной смесью.
• Нестабильные обороты холостого хода (плавают в диапазоне 500–1200 об/мин) из-за некорректной корректировки топливоподачи.
• Запах несгоревшего топлива из выхлопной трубы – следствие работы на богатой смеси.

При появлении этих признаков рекомендуется проверить сопротивление нагревательного элемента зонда (должно быть 2–14 Ом при 20°C) и напряжение сигнала (0,1–0,9 В при работающем двигателе). Игнорирование проблемы приводит к преждевременному выходу из строя катализатора.

Лямбда-зонд после катализатора (датчик №2) отвечает за контроль эффективности нейтрализатора. Его неисправность диагностируется по:

1. Коду ошибки P0420 («Эффективность системы катализаторов ниже порога») – ложное срабатывание из-за неверных показаний датчика.
2. Отсутствию изменений в показаниях при принудительном обогащении/обеднении смеси (тест с помощью диагностического сканера).
3. Постоянному напряжению сигнала в районе 0,45 В (признак «залипания» датчика в среднем положении).

В отличие от датчика №1, неисправность зонда после катализатора редко влияет на динамику или расход, но может привести к ложному срабатыванию системы диагностики OBD-II. Проверка заключается в сравнении амплитуды колебаний сигнала обоих датчиков: у исправного датчика №2 она должна быть в 3–5 раз меньше, чем у датчика №1.

Как диагностировать ошибки P0130–P0167 для зондов до и после катализатора

Ошибки P0130–P0167 относятся к неисправностям лямбда-зондов (кислородных датчиков) и их цепей. Для диагностики начните с проверки напряжения сигнала датчика до катализатора (P0130–P0135, P0150–P0155) мультиметром: при работающем двигателе на холостом ходу оно должно колебаться в пределах 0,1–0,9 В с частотой 1–2 Гц. Если напряжение статично (например, 0,45 В постоянно) или выходит за пределы диапазона, датчик неисправен. Для зондов после катализатора (P0136–P0141, P0156–P0161) проверьте амплитуду сигнала – она должна быть ниже (0,5–0,7 В) и менее динамичной, чем у предкаталитического датчика. Используйте сканер OBD-II для считывания параметров в реальном времени: отсутствие изменений сигнала при принудительном обогащении или обеднении смеси указывает на неисправность.

Проверьте целостность проводки и разъемов: окисление контактов, обрывы или короткие замыкания часто вызывают ошибки P0131/P0151 (низкое напряжение) или P0132/P0152 (высокое напряжение). Измерьте сопротивление нагревательного элемента датчика (для зондов с подогревом, P0135/P0141/P0155/P0161): оно должно составлять 2–14 Ом при 20°C. Если сопротивление бесконечно или равно нулю – нагреватель неисправен. Для датчиков после катализатора дополнительно оцените состояние самого катализатора: его разрушение или забитость приводят к ошибкам P0136/P0156 из-за некорректного сигнала заднего зонда.

При диагностике ошибок P0137–P0139/P0157–P0159 (низкий сигнал заднего зонда) или P0140/P0160 (отсутствие активности) подключите осциллограф: сигнал должен быть стабильным, без резких скачков или «шумов». Если датчик исправен, но ошибка сохраняется, проверьте давление топлива, утечки воздуха во впускном коллекторе и работу форсунок – некорректная топливовоздушная смесь влияет на показания обоих зондов. Замените датчик только после исключения всех внешних факторов, так как ложные срабатывания часто вызваны неисправностями системы питания или зажигания.

Влияние состояния катализатора на показания лямбда-зонда после него

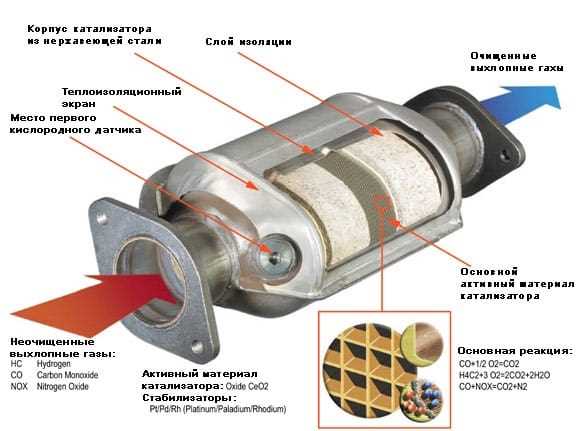

Лямбда-зонд после катализатора (датчик №2) измеряет остаточный кислород в выхлопных газах, прошедших через нейтрализатор. В исправном катализаторе происходит окисление CO и CH до CO₂ и H₂O, а NOₓ восстанавливается до N₂. Эффективность этих реакций напрямую влияет на сигнал датчика: при 90–95% конверсии показания стабилизируются в диапазоне 0,7–0,9 В (бедная смесь) или 0,1–0,3 В (богатая смесь) с минимальными колебаниями ±0,05 В.

Засорение катализатора продуктами сгорания (сажа, масляные отложения) снижает его пропускную способность. Давление выхлопных газов перед нейтрализатором возрастает на 20–40 кПа, что приводит к обратному давлению и искажению показаний датчика №2. Вместо стабильных значений наблюдаются резкие скачки напряжения (0,1–0,9 В) с частотой 0,5–2 Гц, аналогичные сигналу датчика до катализатора. Диагностический сканер фиксирует коды P0420/P0430.

Термическое разрушение керамической матрицы катализатора (например, из-за пропусков зажигания) вызывает механическое повреждение сот. Частицы керамики попадают в выхлопной тракт, нарушая работу датчика №2. Характерный признак – постоянное смещение сигнала в сторону богатой смеси (0,8–1,0 В) из-за ложного обогащения газовой среды продуктами разрушения. При этом датчик №1 может показывать нормальные значения.

Отравление катализатора соединениями серы или свинца снижает его каталитическую активность. Датчик №2 начинает реагировать на изменения состава смеси с задержкой 1,5–3 секунды (в норме – 0,2–0,5 с). Сигнал приобретает «заторможенный» характер: при резком открытии дросселя напряжение медленно снижается с 0,9 до 0,4 В, а при закрытии – так же медленно возвращается к исходному значению.

Для проверки состояния катализатора по показаниям датчика №2 используют метод сравнения амплитуд сигналов. На холостом ходу фиксируют размах колебаний датчика №1 (например, 0,2–0,8 В) и датчика №2. В исправной системе амплитуда датчика №2 не превышает 10–15% от амплитуды датчика №1. Превышение этого значения на 30% и более указывает на деградацию катализатора.

При замене катализатора на пламегаситель или удалении нейтрализатора датчик №2 теряет информативность. Его сигнал становится идентичен сигналу датчика №1, что приводит к постоянной коррекции смеси блоком управления. В результате возрастает расход топлива на 8–12% и увеличивается выброс CH на 150–200%. Для корректной работы ЭБУ требуется перепрошивка или установка эмулятора сигнала датчика №2.

Ресурс катализатора зависит от условий эксплуатации. При езде на короткие расстояния (менее 10 км) конденсат в выхлопной системе ускоряет разрушение керамики. Датчик №2 начинает фиксировать нестабильные показания уже через 30–50 тыс. км. Для продления срока службы рекомендуется периодически (раз в 5 тыс. км) прогревать двигатель до рабочей температуры на повышенных оборотах (2500–3000 об/мин) в течение 2–3 минут.
