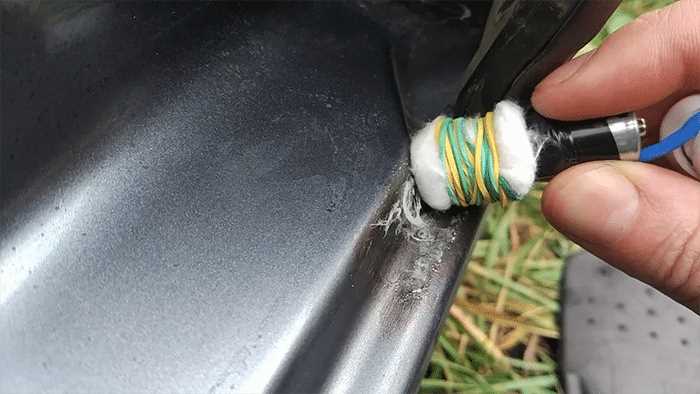

Ржавчина на кузове – не просто косметический дефект, а активный процесс коррозии, который за год может проникнуть на глубину до 0,1 мм. Если не принять меры, через 3–5 лет металл потеряет прочность, а стоимость ремонта вырастет в 5–10 раз. Наиболее уязвимые зоны: пороги, арки колес, нижние кромки дверей и капот. Здесь ржавчина появляется в 70% случаев из-за скопления влаги и реагентов.
Для быстрого удаления коррозии используйте механический или химический метод. Первый эффективен при поверхностной ржавчине (до 0,3 мм) и включает шлифовку абразивными кругами P80–P120 или металлической щеткой. Второй – при глубокой коррозии: преобразователи ржавчины на основе ортофосфорной кислоты (концентрация 15–30%) растворяют оксиды железа за 10–30 минут. После обработки обязательно нейтрализуйте остатки кислоты раствором соды (50 г на 1 л воды).
После очистки нанесите грунт-эпоксид (например, Body 992) слоем 20–30 мкм. Он создает барьер против влаги и предотвращает повторное окисление. Для заполнения неровностей используйте шпатлевку с алюминиевым наполнителем (например, Novol Bumper Fix) – она устойчива к вибрациям и не дает усадки. Перед покраской обезжирьте поверхность антисиликоном и нанесите проявочный слой грунта, чтобы выявить дефекты.
Если ржавчина поразила более 30% площади детали, замените элемент кузова. Ремонт в этом случае обойдется дороже новой панели, а прочность восстановленного участка будет ниже заводской на 40–60%. При покупке запчастей выбирайте детали с катафорезным грунтом – они служат на 20–30% дольше оцинкованных.
Какие инструменты и материалы понадобятся для удаления ржавчины
Для механического удаления ржавчины потребуются абразивные инструменты с разной зернистостью. Начните с наждачной бумаги P80–P120 для грубой очистки, затем перейдите на P320–P400 для шлифовки и P600–P800 для финальной подготовки поверхности. Виброшлифовальная машинка с регулировкой оборотов ускорит процесс на больших площадях, но для труднодоступных мест используйте шлифовальные бруски или насадки на дрель с лепестковыми кругами (зерно 60–120). Металлические щетки с проволокой из нержавеющей стали эффективны для удаления рыхлой ржавчины, но избегайте их на тонком металле – могут оставить глубокие царапины.
Химические преобразователи ржавчины работают на основе ортофосфорной или танниновой кислоты. Выбирайте составы с ингибиторами коррозии, например, «Цинкарь» или «Кольчуга», которые не только растворяют ржавчину, но и создают защитную пленку. Наносите их кистью или распылителем, соблюдая время выдержки (обычно 15–30 минут). Для глубоких очагов коррозии используйте гелевые преобразователи – они не стекают с вертикальных поверхностей. После обработки обязательно нейтрализуйте остатки кислоты раствором пищевой соды (1 столовая ложка на литр воды).
Защитные средства включают респиратор с фильтрами класса P2 или P3 для работы с абразивами и химикатами, нитриловые перчатки толщиной не менее 0,11 мм и защитные очки с боковыми экранами. При шлифовке используйте пылесос с HEPA-фильтром для сбора мелких частиц – ржавая пыль содержит оксиды железа, опасные для легких. Для работы в закрытом помещении обеспечьте принудительную вентиляцию или используйте вытяжной зонт с производительностью не менее 300 м³/час.
Для локального ремонта понадобятся шпатлевки по металлу с алюминиевым наполнителем, например, «Novol Bumper Fix» или «3M Platinum Plus». Они обладают высокой адгезией и устойчивы к вибрациям. Наносите шпатлевку слоями не толще 3 мм, каждый слой шлифуйте после высыхания (время указано на упаковке, обычно 20–30 минут). Для выравнивания поверхности используйте шлифовальный блок с абразивом P120–P180, затем P320–P400. Избегайте универсальных шпатлевок – они дают усадку и трескаются на металле.
Грунтовки делятся на эпоксидные, кислотные и акриловые. Эпоксидные (например, «Reoflex 2K Epoxy Primer») обеспечивают максимальную защиту от коррозии и адгезию, но требуют тщательной шлифовки перед покраской. Кислотные грунты («Body 960») содержат фосфорную кислоту и используются для обработки «голого» металла, но их нельзя наносить поверх шпатлевки. Акриловые грунты («PPG DP40») универсальны, но менее долговечны. Наносите грунт в 2–3 слоя с межслойной сушкой 10–15 минут, затем шлифуйте P600–P800 перед покраской.
Для покраски используйте краскопульт с дюзой 1,3–1,5 мм для базового слоя и 1,7–2,0 мм для лака. Компрессор должен обеспечивать давление 2,5–3,5 бар и производительность не менее 250 л/мин. Краску подбирайте по коду производителя или с помощью спектрофотометра – даже небольшое отклонение в оттенке будет заметно. Для локального ремонта используйте аэрограф с дюзой 0,3–0,5 мм. Лак наносите в 2 слоя с промежуточной сушкой 5–10 минут, затем полируйте через 24 часа пастой 3M Perfect-It III (зернистость 3000–5000).
Дополнительные инструменты: инфракрасная лампа для ускоренной сушки (мощность 1000–1500 Вт, расстояние 30–50 см), цифровой толщиномер покрытий (например, «Etari ET-11P») для контроля слоев шпатлевки и грунта, малярный скотч шириной 19–38 мм для защиты смежных поверхностей. Для удаления старой краски используйте смывку на основе дихлорметана («ABRO PR-600») – она действует за 10–15 минут, но требует работы в хорошо проветриваемом помещении. Храните химикаты в герметичных емкостях при температуре от +5 до +25°C.
Как подготовить поверхность кузова перед обработкой
Первый шаг – тщательная мойка автомобиля. Используйте шампунь с pH 7–9 и мягкую губку или микрофибру, чтобы удалить грязь, пыль и жировые отложения. Особое внимание уделите участкам с ржавчиной: частицы песка и соли ускоряют коррозию. После мойки просушите кузов сжатым воздухом или чистой тканью без ворса, чтобы избежать разводов и остаточной влаги.
Следующий этап – обезжиривание. Нанесите на поверхность растворитель (например, уайт-спирит или специальный обезжириватель для авто) с помощью безворсовой салфетки. Работайте в перчатках и хорошо проветриваемом помещении. Обезжириватель удаляет воск, силиконы и масляные пятна, которые мешают адгезии антикоррозийных составов. После обработки протрите поверхность сухой тканью.
Удаление рыхлой ржавчины – критически важный этап. Для этого используйте металлическую щетку, наждачную бумагу (зернистость P80–P120) или абразивный круг на дрели. Начинайте с грубой обработки, постепенно переходя к более мелкой зернистости. Если ржавчина глубокая, примените преобразователь ржавчины (например, на основе ортофосфорной кислоты) – он превращает оксиды железа в стабильные соединения. Время выдержки указано на упаковке (обычно 10–30 минут).
- Инструменты для механической очистки:
- Наждачная бумага P80, P120, P240;
- Проволочная щетка или насадка на дрель;
- Шлифовальная машинка с регулировкой оборотов;
- Скребок для удаления отслоившейся краски.
После удаления ржавчины зачистите края поврежденного участка. Используйте наждачную бумагу P240–P320, чтобы сгладить переходы между металлом и краской. Это предотвратит образование острых кромок, которые могут стать очагами новой коррозии. Проверьте поверхность на ощупь – она должна быть гладкой, без заусенцев. При необходимости повторите шлифовку.
Финальный шаг – защита прилегающих участков. Закройте соседние детали кузова малярным скотчем и полиэтиленовой пленкой, чтобы избежать случайного повреждения при нанесении антикоррозийных средств. Если планируется грунтовка, убедитесь, что температура в помещении не ниже +15°C, а влажность – не выше 60%. Готовая поверхность должна быть чистой, сухой и матовой – только тогда обработка даст долговременный результат.
Какие химические средства лучше использовать для растворения ржавчины
Для эффективного удаления ржавчины с кузова автомобиля подходят кислотные преобразователи на основе ортофосфорной кислоты. Концентрация действующего вещества должна составлять 15–30% – такие составы растворяют оксиды железа без повреждения металла. Примеры: «Цинкарь», «Фосфомет», «Кольчуга». Наносить кистью или распылителем, выдерживать 10–30 минут до образования серой плёнки, затем смывать водой.
Соляная кислота (5–10% раствор) действует быстрее, но требует осторожности – агрессивна к металлу и краске. Подходит для глубокой ржавчины на неокрашенных участках. После обработки нейтрализовать содовым раствором (50 г на 1 л воды) и тщательно промыть. Не использовать на алюминиевых деталях.
Щавелевая кислота (5–10% раствор) – менее агрессивная альтернатива соляной. Работает при температуре 60–80°C, поэтому требует подогрева. Эффективна против поверхностной и средней коррозии. Время воздействия – 20–40 минут. После обработки металл пассивировать раствором нитрита натрия (1%).
Тиомочевинные преобразователи («Rust Converter», «Permatex») содержат ингибиторы коррозии и полимеры. Преобразуют ржавчину в стабильный фосфатный слой, пригодный для последующего окрашивания. Наносятся в 1–2 слоя, сохнут 12–24 часа. Подходят для труднодоступных мест, но менее эффективны при толстом слое ржавчины.
Гелевые составы («Sonax Rust Remover Gel», «Loctite 7515») удобны для вертикальных поверхностей. Содержат загустители, предотвращающие стекание. Время действия – 5–15 минут. После удаления ржавчины оставляют защитную плёнку, но требуют механической зачистки остатков щёткой или наждачной бумагой.
Для локальной обработки подойдут аэрозоли с комплексообразователями («WD-40 Specialist Rust Remover Soak», «3M Rust Treatment»). Распыляются на 30–60 минут, затем смываются. Не требуют нейтрализации, но менее эффективны при глубокой коррозии. Оптимальны для мелких повреждений и профилактики.
Кислотные пасты («Autoprofi Rust Remover Paste») применяются для точечной обработки. Наносятся шпателем на 1–2 часа, затем удаляются вместе с ржавчиной. Содержат абразивные частицы для механического воздействия. Подходят для сварных швов и кромок, где жидкие средства стекают.
После любого химического средства металл необходимо обезжирить уайт-спиритом или антисиликоном, затем нанести грунт-протектор (эпоксидный или цинконаполненный). Это предотвращает повторное окисление. Для долговременной защиты использовать антикоррозийные составы на основе воска или битума.

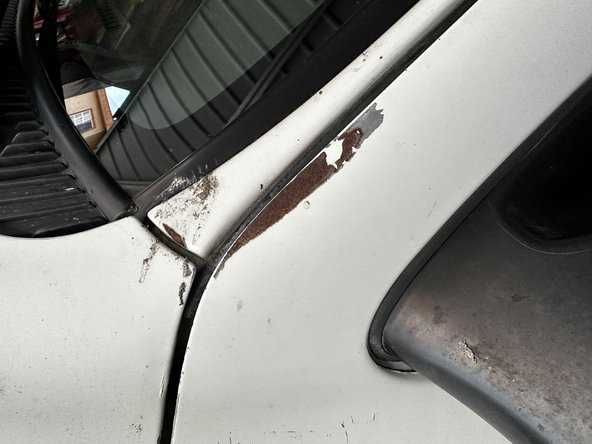

Как механически удалить ржавчину с помощью наждачной бумаги и шлифмашинки
Шлифмашинка ускоряет процесс, но требует контроля: эксцентриковая модель с ходом 5–8 мм подходит для криволинейных поверхностей, ленточная – для плоских участков. Установите обороты в диапазоне 6000–8000 об/мин для грубой зачистки и 3000–4000 об/мин для финишной. Держите инструмент под углом 10–15° к поверхности, перемещайте плавно, без остановок, чтобы не прожечь металл. Для труднодоступных мест используйте насадки-чашки с лепестковыми кругами или фибровые диски.
После удаления ржавчины промойте участок уайт-спиритом или обезжиривателем, затем протрите насухо безворсовой салфеткой. Осмотрите металл на просвет: если видны черные точки (остатки коррозии), повторите шлифовку бумагой P400 или обработайте преобразователем ржавчины. Зачищенную поверхность сразу же грунтуйте эпоксидным или кислотным грунтом – это предотвратит повторное окисление в течение 2–4 часов.

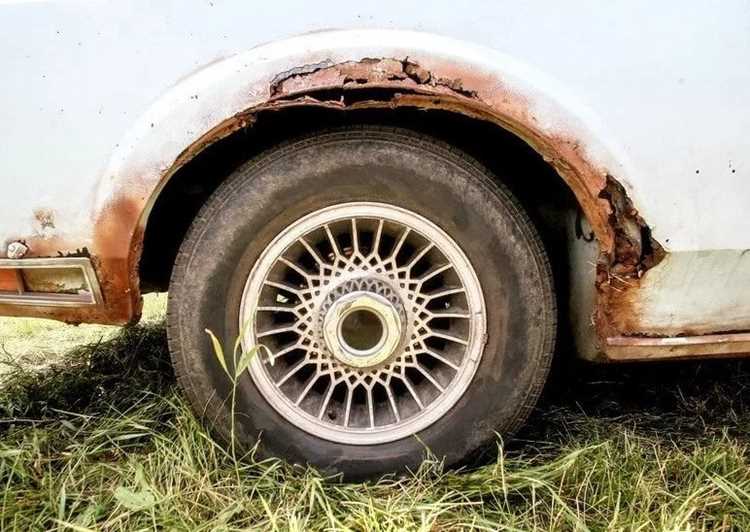

Как правильно наносить преобразователь ржавчины и сколько ждать
Перед нанесением преобразователя очистите поверхность от рыхлой ржавчины, грязи и старой краски. Используйте металлическую щетку, наждачную бумагу с зернистостью P80–P120 или пескоструйный аппарат. Остатки пыли удалите обезжиривателем – ацетоном или уайт-спиритом. Преобразователь работает только на чистом металле, иначе реакция будет неполной.
Температура окружающей среды влияет на эффективность состава. Оптимальный диапазон – +10°C до +30°C. При температуре ниже +5°C реакция замедляется, а выше +35°C – ускоряется, что может привести к неравномерному преобразованию. Влажность воздуха должна быть не выше 70%, иначе на поверхности образуется конденсат, мешающий химической реакции.
- Кисть – подходит для небольших участков, обеспечивает плотное покрытие.
- Распылитель – ускоряет обработку больших площадей, но требует равномерного слоя.
- Тампон – для точечного нанесения в труднодоступных местах.
Наносите преобразователь тонким слоем, без подтеков. Избыток состава не усилит эффект, а лишь увеличит время высыхания. Если ржавчина глубокая (более 100 мкм), потребуется 2–3 слоя с промежуточной сушкой по 10–15 минут. Для поверхностной коррозии достаточно одного слоя.
Время ожидания зависит от типа преобразователя и условий. Средние показатели:
- Кислотные (на основе ортофосфорной кислоты) – 15–30 минут.
- Цинковые (с цинковыми солями) – 30–60 минут.
- Полимерные (с ингибиторами коррозии) – 1–2 часа.
Проверяйте готовность по изменению цвета: ржавчина должна потемнеть или стать черной. Если поверхность осталась рыжей, нанесите состав повторно.
После высыхания удалите остатки преобразователя сухой ветошью или смойте водой, если это указано в инструкции. Некоторые составы требуют нейтрализации щелочным раствором (например, 5% содовым). Оставшийся на металле слой защищает от повторной коррозии, но перед покраской его нужно загрунтовать эпоксидным или кислотным грунтом.
Не оставляйте обработанную поверхность без защиты более 24 часов. Если покраска откладывается, нанесите временный консервирующий состав (например, мовиль) или закройте участок пленкой. Преобразователь не заменяет грунт и краску – это лишь промежуточный этап подготовки.
Какие грунтовки и краски выбрать для восстановления поврежденного участка
Для локального ремонта ржавчины на кузове подходят эпоксидные грунтовки – они создают химически стойкий барьер, блокирующий повторное окисление металла. Примеры: Novol Protect 340 или Body 960. Наносятся в 2 слоя с межслойной сушкой 10–15 минут при 20°C. Толщина пленки – 30–50 мкм.
Кислотные грунты (Reoflex Wash Primer, PPG DP40) используют для обработки голого металла: они содержат фосфорную кислоту, которая преобразует остатки ржавчины и улучшает адгезию. Требуют обязательного перекрытия эпоксидным или акриловым грунтом через 15–20 минут после нанесения.
Акриловые грунтовки (Spies Hecker 4080, Sikkens Autocryl Plus) – универсальный вариант для выравнивания поверхности перед покраской. Обладают высокой заполняющей способностью, маскируют мелкие царапины. Сушка – 1 час при 60°C или 24 часа при комнатной температуре. Наносятся в 2–3 слоя с интервалом 5–10 минут.
Для подбора краски используйте оригинальные коды производителя – их можно найти на шильдике в дверном проеме или под капотом. Если код недоступен, воспользуйтесь спектрофотометром (X-Rite i1Pro) или обратитесь в сервис с базой данных оттенков. Погрешность в 1–2 тона заметна даже на расстоянии 2 метров.
Базовые эмали (Standox Standohyd, DuPont ChromaPremier) наносятся поверх грунта в 2–3 слоя с промежуточной сушкой 5–7 минут. Для металликов и перламутров критически важен равномерный слой – используйте краскопульт с дюзой 1,3–1,4 мм и давлением 2–2,5 бара. Рабочая вязкость – 18–22 секунды по вискозиметру DIN4.
Лаки выбирайте в зависимости от типа базы: для однослойных покрытий – акриловые лаки (PPG D800), для металликов – 2K-полиуретановые (Sikkens Autoclear LV). Последние дают более глубокий блеск и устойчивы к УФ-излучению. Наносятся в 2 слоя с выдержкой 10–15 минут между ними. Полная полимеризация – 7 дней при 20°C.
Для ремонта небольших участков подойдут аэрозольные грунты и краски (Motip, Kudo). Преимущество – отсутствие необходимости в оборудовании. Недостаток – ограниченный выбор оттенков и меньшая долговечность. Перед нанесением баллон встряхивайте 2 минуты, держите на расстоянии 25–30 см. Температура воздуха – не ниже 15°C.
После покраски обязательно используйте антигравийную защиту (3M 08870, Body 950) для кромок дверей и порогов. Наносится в 2 слоя толщиной 100–150 мкм. Сушка – 24 часа. Для дополнительной защиты от коррозии обработайте скрытые полости ML-составами (Dinitrol ML, Tectyl 506) через технологические отверстия.
Загрузка...
