Мопед Альфа с двигателем 139FMB требует регулировки клапанов каждые 1000–1500 км или при появлении характерного металлического стука на холостых оборотах. Допустимые зазоры: 0,05 мм для впускного клапана и 0,07 мм для выпускного. Превышение этих значений приводит к падению компрессии, перегреву и ускоренному износу распредвала.
Для работы понадобятся: щуп 0,05–0,10 мм, ключ на 10 мм, отвертка с плоским жалом, торцевой ключ на 17 мм и динамометрический ключ (момент затяжки контргайки – 12–15 Н·м). Температура двигателя должна быть комнатной – горячий мотор даст неверные показания из-за теплового расширения деталей.
Нарушение последовательности действий или использование неподходящего инструмента – основные причины ошибок. Например, попытка регулировки без фиксации распредвала приведет к смещению фаз газораспределения. В этом материале – пошаговая инструкция с учетом конструктивных особенностей Альфы: расположения регулировочных винтов, типа толкателей и нюансов демонтажа крышки головки.

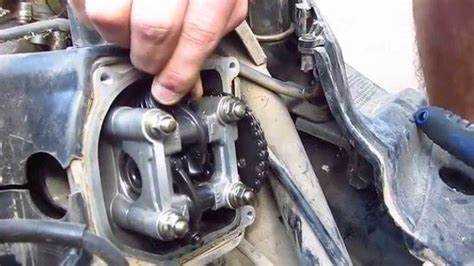

Необходимые инструменты и подготовка рабочего места
Для регулировки клапанов на мопеде Альфа потребуется набор ключей: рожковый на 9 мм для контргайки, накидной на 8 мм для регулировочного винта и шестигранник на 5 мм для фиксации распредвала. Дополнительно понадобится щуп толщиной 0,05 мм для впускного клапана и 0,1 мм для выпускного – отклонение даже на 0,01 мм критично. Штангенциркуль пригодится для проверки зазоров при отсутствии щупов нужного размера.
Рабочее место должно быть освещено направленным светом – подойдет светодиодная лампа на гибкой ножке или налобный фонарь. Поверхность стола выбирайте ровную, без вибраций: металлический верстак или бетонный пол с резиновым ковриком. Избегайте деревянных столов – они прогибаются под нагрузкой, искажая замеры.
Обязателен динамометрический ключ с диапазоном 5–20 Н·м для затяжки контргайки с усилием 10 Н·м. Превышение момента приведет к деформации резьбы, недостаточное – к самопроизвольному откручиванию. Если ключа нет, используйте обычный с ограничителем усилия, но проверяйте затяжку повторно после пробного запуска двигателя.
Подготовьте емкость для сбора масла – при снятии клапанной крышки вытечет около 50–70 мл смазки. Подойдет пластиковая канистра с широким горлом или одноразовый лоток. Для очистки деталей используйте безворсовую ветошь и очиститель карбюратора – бензин оставляет маслянистую пленку, мешающую точной регулировке.
Перед началом работ слейте топливо из карбюратора, чтобы исключить случайное возгорание. Отсоедините аккумулятор или снимите клемму «минус» – даже малый ток может вызвать искру при касании инструментом клемм. Расположите мопед на центральной подножке, зафиксировав колеса упорами или кирпичами.
Проверьте температуру двигателя: регулировка проводится только на холодном моторе (не выше 30°C). Горячий металл расширяется, искажая зазоры. Если мопед эксплуатировался, дайте ему остыть не менее 2 часов. Для ускорения процесса допустимо обдувать цилиндр вентилятором, но не используйте сжатый воздух – резкое охлаждение вызывает микротрещины в головке.

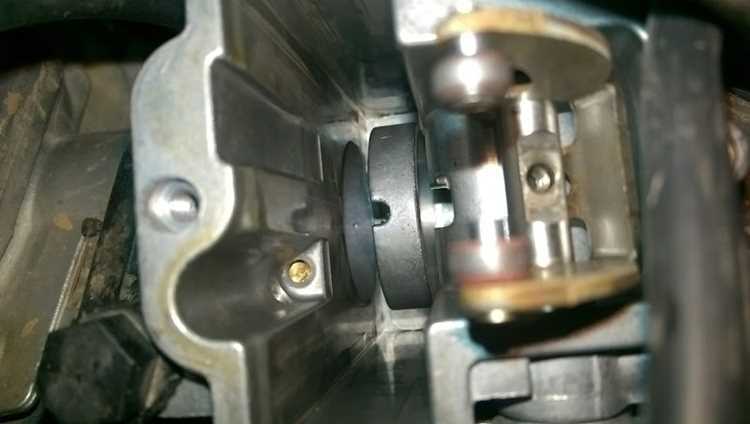

Снятие крышки головки цилиндра и проверка меток ГРМ
Перед началом работ слейте масло из картера двигателя через сливную пробку (ключ на 17) и демонтируйте пластиковый кожух цепи ГРМ, открутив три болта крепления (головка на 8). Отсоедините высоковольтный провод от свечи зажигания и снимите резиновый колпачок, чтобы исключить случайное прокручивание коленвала. Крышка головки цилиндра крепится четырьмя болтами М6 с шайбами – используйте торцевую головку на 10 с удлинителем, так как доступ к нижним болтам ограничен.
После снятия крышки осмотрите прокладку на предмет повреждений. Если на ней видны трещины или разрывы, замените её на новую (артикул 139QMB-01001) – герметик не обеспечит должной герметичности. Проверьте состояние сальника распредвала (расположен с правой стороны головки): при наличии подтёков масла или видимых дефектов замените его съёмником, предварительно сняв звезду распредвала (ключ на 17).
Проверка меток ГРМ проводится в два этапа:
- Прокрутите коленвал за гайку маховика (ключ на 19) по часовой стрелке до совпадения метки на маховике с риской на картере. Метка должна находиться напротив указателя в смотровом окошке – это ВМТ первого цилиндра.
- Убедитесь, что метка на звезде распредвала совпала с выступом на головке цилиндра. Если метки не совпадают, ослабьте натяжитель цепи (ключ на 10) и отрегулируйте положение звезды, после чего затяните натяжитель моментом 10 Н·м.
При несовпадении меток более чем на 2 зуба цепи проверьте её натяжение: провисание не должно превышать 5–7 мм при нажатии пальцем на середину ветви. Изношенную цепь (длина более 128 звеньев при растяжении) замените вместе с натяжителем (артикул 139QMB-1006000). После проверки установите крышку головки на новую прокладку, затянув болты крест-накрест моментом 9–11 Н·м.
Определение зазоров клапанов с помощью щупов
Для мопеда Альфа номинальные зазоры клапанов составляют 0,05 мм для впускного и 0,07 мм для выпускного. Эти значения указаны в технической документации и критичны для корректной работы двигателя. Перед измерением убедитесь, что двигатель полностью остыл – температура головки цилиндра не должна превышать 30°C, иначе металл расширится, исказив результаты.
Подготовьте набор щупов с шагом 0,01 мм. Для Альфы подойдут щупы толщиной от 0,03 до 0,10 мм. Извлеките свечу зажигания, чтобы облегчить вращение коленвала. Прокрутите двигатель за гайку маховика по часовой стрелке до совмещения метки «T» на роторе с указателем на картере – это положение соответствует верхней мертвой точке (ВМТ) такта сжатия для первого цилиндра.
Вставьте щуп между регулировочным винтом коромысла и стержнем клапана. Правильный зазор определяется по легкому сопротивлению при движении щупа: он должен скользить с едва заметным трением, не болтаясь и не застревая. Если щуп 0,05 мм проходит свободно – зазор увеличен, если не проходит вовсе – уменьшен. Повторите процедуру для выпускного клапана с щупом 0,07 мм.
При измерении избегайте перекоса щупа – держите его строго перпендикулярно поверхности стержня клапана. Даже небольшой наклон приведет к погрешности в 0,01–0,02 мм. Для точности проверьте зазор трижды, каждый раз прокручивая коленвал на 360° и возвращаясь в ВМТ. Разброс показаний не должен превышать 0,01 мм.
Если зазоры не соответствуют норме, запишите фактические значения. Например, впускной клапан показал 0,08 мм вместо 0,05 мм – потребуется уменьшение зазора на 0,03 мм. Для выпускного с результатом 0,04 мм вместо 0,07 мм зазор нужно увеличить на 0,03 мм. Эти данные понадобятся для последующей регулировки.
Не используйте щупы с поврежденными или изношенными пластинами. Даже микроскопические зазубрины на кромке исказят измерения. Храните щупы в сухом месте, защищенном от масла и пыли – загрязнения увеличивают толщину пластин. Для проверки состояния щупов сравните их с новыми: разница в толщине не должна превышать 0,005 мм.
После измерений установите свечу зажигания и проверните коленвал вручную на несколько оборотов. Если двигатель вращается свободно, без заеданий, зазоры определены корректно. При появлении сопротивления или стука повторите процедуру – вероятно, зазор был выставлен неправильно или клапан деформирован.

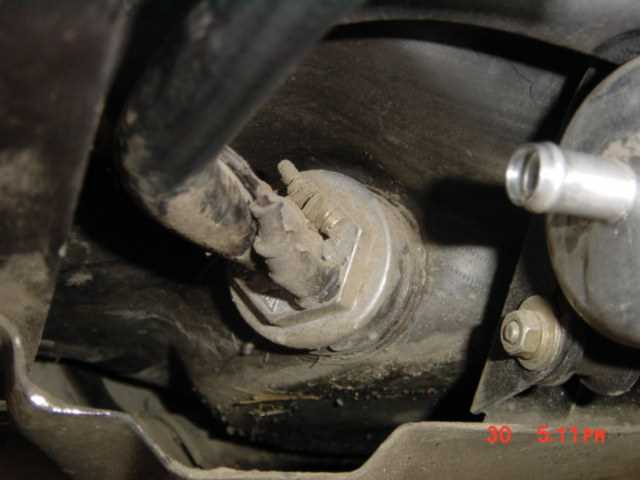

Регулировка впускного клапана: последовательность действий
Перед началом работ убедитесь, что двигатель мопеда Альфа полностью остыл – температура головки цилиндра не должна превышать 30°C. Используйте инфракрасный термометр для точного контроля. Снимите пластиковую крышку головки цилиндра, открутив два болта на 8 мм с помощью торцевого ключа.
Вращайте коленвал по часовой стрелке за гайку генератора (ключ на 17 мм) до совмещения метки «T» на маховике с указателем на картере. Это положение соответствует верхней мертвой точке (ВМТ) поршня в такте сжатия. Проверьте правильность установки ВМТ: оба клапана (впускной и выпускной) должны быть закрыты, а коромысла – свободно качаться.
Ослабьте контргайку регулировочного винта впускного клапана ключом на 9 мм, удерживая винт отверткой с плоским шлицем. Вставьте щуп толщиной 0,05 мм между стержнем клапана и коромыслом. Щуп должен проходить с легким сопротивлением – если он болтается или не входит, требуется регулировка.
- Если щуп не входит: вращайте регулировочный винт по часовой стрелке до упора, затем медленно отворачивайте против часовой стрелки, пока щуп не начнет двигаться с усилием.
- Если щуп болтается: затягивайте винт по часовой стрелке до момента легкого сопротивления щупа.
Удерживая регулировочный винт отверткой, затяните контргайку моментом 10–12 Н·м. Не перетягивайте – это может деформировать резьбу или сместить зазор. После затяжки повторно проверьте зазор щупом: он должен оставаться неизменным. Если зазор изменился, повторите процедуру.
Проверните коленвал на два полных оборота (720°) и снова установите ВМТ. Это необходимо для исключения ошибки из-за возможного люфта в механизме газораспределения. Еще раз измерьте зазор впускного клапана – он должен соответствовать 0,05 мм. Допустимое отклонение: ±0,01 мм.
Установите на место крышку головки цилиндра, заменив прокладку на новую (артикул 139QMB-01005). Затяните болты крест-накрест моментом 8–10 Н·м. Запустите двигатель и прослушайте работу клапанов на холостых оборотах: стук должен отсутствовать. Если стук сохраняется, повторите регулировку с проверкой всех этапов.

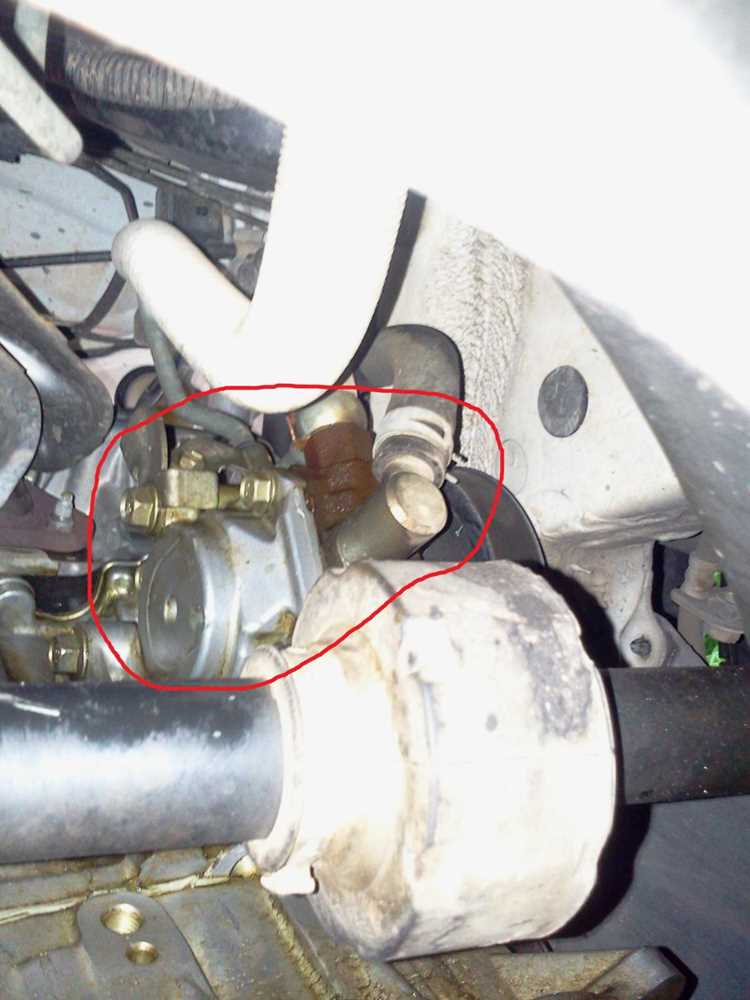

Регулировка выпускного клапана: ключевые моменты
Выпускной клапан на мопеде Альфа требует точной настройки из-за высоких температурных нагрузок. Допустимый зазор для двигателя 139FMB – 0,05–0,07 мм. Превышение этих значений приводит к стуку, снижению компрессии и преждевременному износу седла клапана. Проверку проводите только на холодном двигателе (температура не выше 30°C), иначе показания будут некорректными.
Для доступа к клапану снимите крышку головки цилиндра, предварительно отсоединив карбюратор и глушитель. Используйте торцевой ключ на 10 мм для откручивания болтов – их 4 штуки, расположены по периметру. Обратите внимание на прокладку: если она повреждена, замените её на новую (артикул 139FMB-01011), чтобы избежать подсоса воздуха.
Проверка зазора выполняется щупом. Вставьте его между коромыслом и стержнем клапана. Если щуп 0,05 мм проходит свободно, а 0,07 мм – с лёгким сопротивлением, регулировка не требуется. При отклонениях ослабьте контргайку регулировочного винта ключом на 8 мм и вращайте винт отвёрткой до достижения нужного зазора. Затяните контргайку моментом 10–12 Н·м.
Неправильная затяжка контргайки – частая ошибка. Слишком слабая фиксация приведёт к самопроизвольному ослаблению винта, слишком сильная – к деформации резьбы. Используйте динамометрический ключ. После регулировки прокрутите коленвал на 2 оборота и повторно проверьте зазор: он может измениться из-за смещения деталей.
В таблице ниже приведены типичные неисправности, связанные с выпускным клапаном, и их последствия:
| Неисправность | Симптомы | Последствия |
|---|---|---|
| Зазор больше нормы | Металлический стук на холостых, падение мощности | Износ кулачка распредвала, прогорание клапана |
| Зазор меньше нормы | Перегрев клапана, затруднённый запуск | Задиры на стержне, разрушение седла |
| Износ направляющей втулки | Повышенный расход масла, сизый дым из глушителя | Залегание колец, падение компрессии |
После регулировки соберите двигатель в обратном порядке. Установите крышку головки цилиндра на новую прокладку, равномерно затяните болты крест-накрест моментом 8–10 Н·м. Подсоедините карбюратор и глушитель, убедитесь в отсутствии перекосов. Запустите двигатель и прогрейте его до рабочей температуры (60–70°C), затем прослушайте работу клапанов – посторонние шумы должны отсутствовать.
Регулировку выпускного клапана рекомендуется проводить каждые 2000–3000 км пробега или при появлении характерных симптомов. Если после настройки стук сохраняется, проверьте состояние коромысел и кулачка распредвала. Износ этих деталей требует их замены – ремонт нецелесообразен. Для мопедов с пробегом свыше 10 000 км дополнительно осмотрите седло клапана на наличие трещин и выработки.
Инструменты, необходимые для работы:
- Набор щупов (0,05–0,1 мм)
- Торцевой ключ на 10 мм
- Рожковый ключ на 8 мм
- Динамометрический ключ (до 20 Н·м)
- Отвёртка с плоским шлицем
- Новая прокладка крышки головки (139FMB-01011)
Не используйте герметики для уплотнения прокладки крышки – это может привести к закупорке масляных каналов. При сборке смажьте прокладку тонким слоем моторного масла для лучшей герметизации. Если после регулировки двигатель работает нестабильно, проверьте синхронность настройки впускного и выпускного клапанов: разница в зазорах не должна превышать 0,02 мм.
Сборка узла и проверка правильности выполненных работ
Закрепите крышку головки цилиндра, используя динамометрический ключ с моментом затяжки 8–10 Н·м. Болты затягивайте крест-накрест, начиная с центральных, чтобы избежать перекоса прокладки. Если прокладка повреждена или деформирована, замените её на новую – даже микроскопические зазоры приведут к подсосу воздуха и падению компрессии.
Подключите высоковольтный провод к свече зажигания, убедившись, что наконечник плотно сидит на изоляторе. Проверьте зазор между электродами свечи: для мопеда Альфа он должен составлять 0,6–0,7 мм. Если зазор нарушен, отрегулируйте его подгибанием бокового электрода – не трогайте центральный, чтобы не повредить керамический изолятор.
Установите на место воздушный фильтр и карбюратор, предварительно очистив посадочные поверхности от грязи и остатков старого герметика. Затяните хомуты крепления патрубков с усилием 2–3 Н·м – чрезмерная затяжка может деформировать пластиковые детали. Проверьте целостность резиновых уплотнений: трещины или разрывы приведут к подсосу неочищенного воздуха.
Залейте масло в двигатель до уровня между метками «MIN» и «MAX» на щупе. Используйте масло 10W-40 или 15W-40, соответствующее классу API SG или выше. После запуска двигателя дайте ему поработать на холостых оборотах 2–3 минуты, затем заглушите и повторно проверьте уровень – масло должно равномерно распределиться по системе.
Запустите двигатель и прослушайте его работу на разных оборотах. Нормальный звук – равномерный гул без металлических стуков или посторонних шумов. Если слышен стук клапанов, заглушите двигатель и повторите регулировку: зазор, скорее всего, выставлен неверно. Проверьте отсутствие утечек масла из-под крышки головки цилиндра – даже небольшие подтёки указывают на неправильную затяжку болтов или повреждённую прокладку.
Прокатитесь на мопеде 5–10 км, избегая резких ускорений. После поездки проверьте температуру головки цилиндра: она должна быть горячей, но не обжигающей. Если двигатель перегревается, проверьте зазоры клапанов ещё раз – слишком малый зазор приводит к их неполному закрытию и потере компрессии.
Через 500 км пробега повторно проверьте зазоры клапанов. В процессе обкатки детали притираются, и зазоры могут измениться. Если разница превышает 0,02 мм, отрегулируйте их заново. Запишите полученные значения в журнал технического обслуживания – это поможет отслеживать износ деталей и своевременно выявлять неисправности.
