Гайка штока амортизатора – один из самых проблемных элементов при демонтаже стойки. Она затягивается с моментом до 80–120 Н·м, а шток при этом вращается, усложняя процесс. Без правильной фиксации попытки открутить гайку приводят к повреждению граней или срыву резьбы. Основная задача – удержать шток неподвижно, используя минимальный набор инструментов.
Для фиксации штока подходят два проверенных способа: специальный ключ для штоков (например, Hazet 2586 или Force 6010) или самодельное приспособление из двух гаечных ключей на 17–19 мм. Ключ для штоков надевается на лыски штока, блокируя его вращение, а самодельный вариант зажимает шток между губками ключей. Второй метод требует осторожности – чрезмерное усилие может деформировать шток.
Если шток проворачивается вместе с гайкой, попробуйте ударный гайковерт с шестигранной головкой на 17–21 мм. Удары создают вибрацию, которая помогает сорвать резьбу без фиксации штока. Альтернатива – нагрев гайки газовой горелкой до 150–200 °C: металл расширяется, и гайка легче поддается. Однако этот метод не подходит для стоек с пластиковыми или резиновыми элементами.
При работе с пружинными стойками обязательно используйте стяжки для пружин. Даже если гайка откручена, сжатая пружина может выстрелить с силой до 500 кг, что опасно для жизни. Стяжки должны быть исправны и закреплены на витках пружины симметрично – иначе возможен перекос и разрушение пружины.
Какие инструменты понадобятся для фиксации штока и откручивания гайки
Для фиксации штока амортизатора и откручивания гайки потребуется набор специализированных инструментов, адаптированных под конструкцию стойки. Основная сложность заключается в предотвращении проворачивания штока при приложении крутящего момента к гайке. Без правильного инструментария работа может затянуться или привести к повреждению деталей.
Базовый комплект включает:
- Ключ для фиксации штока – шестигранный или Torx, соответствующий размеру углубления на торце штока. Для большинства стоек подвески автомобилей ВАЗ, Renault, Hyundai/Kia используются шестигранники на 6 или 7 мм, для Toyota и Lexus – часто Torx T50 или T55. Проверяйте маркировку на штоке или в технической документации.
- Накидной или торцевой ключ – для гайки крепления опоры стойки. Размер зависит от модели автомобиля: 17, 19 или 21 мм для легковых машин, до 24–27 мм для внедорожников и коммерческого транспорта. Используйте ключ с удлиненной рукояткой (не менее 30 см) для увеличения рычага.
- Трещотка с головкой – если гайка затянута с большим усилием. Выбирайте головку из хромованадиевой стали с шестигранным профилем, чтобы избежать срыва граней. Для труднодоступных мест подойдет гибкий удлинитель или карданный шарнир.
Дополнительные приспособления ускорят процесс и повысят безопасность:
- Съемник пружин – обязателен при работе с зажатой пружиной. Универсальные съемники с винтовым механизмом подходят для большинства автомобилей, но для некоторых моделей (например, BMW E36, Mercedes W203) требуются специализированные конструкции с регулируемыми захватами.
- Динамометрический ключ – для контроля момента затяжки при обратной сборке. Рекомендуемые значения: 40–60 Н·м для легковых автомобилей, 70–100 Н·м для кроссоверов. Превышение момента приводит к деформации штока или разрушению опорного подшипника.
- Молоток с бронзовой или резиновой насадкой – для «расшатывания» прикипевших гаек. Удары наносите по боковой поверхности гайки, избегая прямого контакта с резьбой штока.
В случаях сильной коррозии или закисания резьбы применяйте проникающие составы. Наиболее эффективны:
- WD-40 Specialist или Liqui Moly LM-40 – наносите за 15–20 минут до начала работ, повторяя процедуру 2–3 раза.
- Керосин или дизельное топливо – замачивание на 1–2 часа размягчает ржавчину, но требует герметизации (например, с помощью ветоши, пропитанной составом).
- Термический метод – нагрев гайки газовой горелкой до 150–200°C с последующим резким охлаждением водой. Применяйте только на стальных деталях, избегая пластиковых и резиновых элементов.
Для фиксации штока в условиях СТО используют пневматические или гидравлические стопоры, но в гаражных условиях их заменяют:
- Тиски с мягкими губками – зажимайте шток за гладкую часть (не за резьбу), подложив медные или алюминиевые прокладки для защиты поверхности.
- Струбцина с резиновыми накладками – подходит для временной фиксации штока в вертикальном положении при работе с подвеской на подъемнике.
- Самодельный ключ из старой головки – приварите к торцевой головке подходящего размера металлическую пластину с отверстием под шестигранник штока. Метод актуален для разовых работ.
При выборе инструмента учитывайте особенности конструкции стойки. Например, у амортизаторов Monroe и KYB штоки часто имеют нестандартные углубления под ключ, требующие адаптеров. Для стоек с верхним креплением через опорный подшипник (как у Volkswagen Golf V, Audi A3) дополнительно потребуется ключ на 13 мм для удержания контргайки.
Избегайте использования разводных ключей и пассатижей для фиксации штока – они деформируют грани и приводят к проскальзыванию. Вместо них применяйте шестигранные ключи с шариковым наконечником или Torx с T-образной рукояткой для увеличения крутящего момента. Для гайки запрещено использовать газовые ключи – они повреждают антикоррозийное покрытие и ослабляют резьбу.
Перед началом работ проверьте состояние инструмента. Изношенные головки с «зализанными» гранями или трещинами в металле заменяйте – они не обеспечат надежного сцепления. Для защиты от коррозии храните ключи и съемники в сухом месте, периодически обрабатывая их консервационной смазкой (например, CRC 5-56).
Как правильно закрепить стойку в тисках или с помощью специального приспособления
Для фиксации стойки в тисках используйте губки с мягкими накладками из алюминия или меди, чтобы избежать деформации корпуса. Зажмите стойку за нижнюю часть корпуса (ближе к чашке пружины), оставив шток и гайку свободными. Усилие зажима должно быть достаточным для удержания детали, но не чрезмерным – проверьте отсутствие люфта, покачав стойку рукой. Если тиски не обеспечивают надежного захвата, дополнительно зафиксируйте корпус стойки струбциной или прижмите к верстаку через деревянную проставку.
Специальные приспособления, такие как стенды для разборки стоек или универсальные зажимы с регулируемыми губками, позволяют закрепить деталь без риска повреждения. Установите стойку в приспособление согласно инструкции производителя, выставив ее строго вертикально. Для моделей с пружинами используйте съемник пружин перед фиксацией, чтобы снять нагрузку с корпуса. При отсутствии стенда можно изготовить самодельный фиксатор из двух металлических пластин с отверстиями под болты, стягивающих корпус стойки.
При работе с газонаполненными стойками учитывайте давление внутри – закрепляйте деталь только за металлические части корпуса, избегая зажима резиновых уплотнений или штока. Если стойка имеет нестандартную форму (например, амортизатор с выносным резервуаром), используйте адаптеры или прокладки для равномерного распределения нагрузки. Перед откручиванием гайки убедитесь, что стойка не прокручивается в тисках или приспособлении, иначе потребуется повторная фиксация.
Способы удержания штока от проворачивания при откручивании гайки
Первый метод – использование шестигранного ключа на 6 или 7 мм, вставляемого в отверстие на торце штока. Большинство стоек амортизаторов имеют такое углубление под ключ, предназначенное именно для фиксации. Важно убедиться, что ключ плотно входит в паз, иначе при приложении усилия грани могут сорваться. Для дополнительной надежности можно слегка подстучать молотком по рукоятке ключа, чтобы он заклинил шток.
Второй вариант – применение специального приспособления, например, стопорного ключа для штоков амортизаторов. Такие инструменты часто идут в комплекте с наборами для ремонта подвески или продаются отдельно. Они имеют регулируемые губки, которые обхватывают шток по диаметру, предотвращая его вращение. Преимущество этого метода в универсальности: один ключ подходит для разных размеров штоков.
Если под рукой нет специализированного инструмента, можно воспользоваться газовым ключом №2 или №3. Его губки надежно захватывают гладкую поверхность штока, не повреждая резьбу. Однако этот способ требует осторожности: чрезмерное усилие может деформировать шток или оставить на нем задиры. Чтобы избежать этого, рекомендуется обернуть шток тонкой тряпкой или наждачной бумагой с зернистостью 120-180.
Для стоек с плоским торцом штока подойдет метод фиксации через отверстие в чашке опоры. В этом случае потребуется металлический стержень диаметром 8-10 мм, который вставляется в одно из отверстий чашки и упирается в выступ на штоке. Стержень должен быть достаточно прочным, чтобы выдержать крутящий момент при откручивании гайки. Этот способ эффективен, но требует точного подбора длины стержня.
Еще один рабочий прием – использование двух рожковых ключей. Один ключ накидывается на гайку, а второй – на лыски штока, если они предусмотрены конструкцией. Лыски обычно расположены под гайкой и имеют шестигранную или квадратную форму. Если лысок нет, можно попробовать зажать шток между губками двух ключей, но этот метод менее надежен и может привести к повреждению поверхности.
В крайних случаях, когда шток не поддается фиксации, допустимо использовать ударную отвертку. Ее жало вставляется в отверстие на торце штока, а по рукоятке наносятся резкие удары молотком. Вибрация от ударов помогает сорвать гайку, но этот способ не рекомендуется для регулярного применения, так как может повредить внутренние элементы стойки.
Для профессионального ремонта часто применяют пневматические или электрические гайковерты с функцией ограничения крутящего момента. Они позволяют откручивать гайку без предварительной фиксации штока, так как высокая скорость вращения снижает необходимость в удержании. Однако такие инструменты требуют навыков работы и не всегда доступны в гаражных условиях.
Независимо от выбранного способа, перед началом работ необходимо очистить шток и гайку от грязи и ржавчины. Для этого подойдет металлическая щетка и проникающая смазка типа WD-40 или жидкий ключ. Нанесение смазки за 10-15 минут до откручивания значительно облегчит процесс и снизит риск повреждения резьбы.

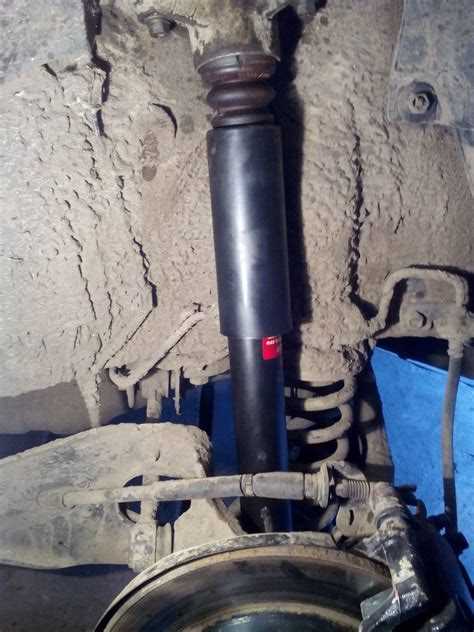

Пошаговая инструкция по откручиванию гайки стойки без повреждения резьбы
Перед началом работ подготовьте инструменты: шестигранный ключ на 6–8 мм (для фиксации штока), торцевую головку под размер гайки (обычно 17–22 мм), вороток с удлинителем, динамометрический ключ, проникающую смазку (WD-40 или аналог), молоток с резиновой насадкой. Убедитесь, что автомобиль установлен на ровной поверхности, зафиксирован стояночным тормозом, а колесо с нужной стороны демонтировано. При работе с подвеской на подъемнике или домкрате используйте страховочные упоры.
Обработайте резьбовое соединение проникающей смазкой за 10–15 минут до начала работ. Нанесите состав на видимую часть резьбы и основание гайки, избегая попадания на пыльник амортизатора. При сильной коррозии повторите процедуру 2–3 раза с интервалом в 5 минут. Для застарелых соединений используйте нагрев: прогрейте гайку газовой горелкой до 100–150°C, затем охладите сжатым воздухом – это разрушит окислы без деформации металла.
Зафиксируйте шток амортизатора от проворачивания. Вставьте шестигранный ключ в отверстие на торце штока (если предусмотрено конструкцией) или зажмите шток в тисках через мягкие прокладки (медные или алюминиевые). При отсутствии тисков используйте специальный ключ-фиксатор для штоков, который упирается в грани штока и предотвращает его вращение. Усилие фиксации должно быть достаточным, чтобы шток не провернулся, но не чрезмерным – риск смятия граней.
| Этап | Инструмент | Усилие/момент затяжки | Особенности |
|---|---|---|---|
| Фиксация штока | Шестигранник 6–8 мм или ключ-фиксатор | Ручное усилие без рывков | Избегать деформации штока |
| Откручивание гайки | Торцевая головка + вороток (длина 30–50 см) | 100–150 Н·м (для большинства моделей) | Рычаг увеличивать постепенно |
| Проверка резьбы | Лупа 5–10х, щуп 0,05 мм | – | Осмотр на задиры и сколы |
Начните откручивание гайки против часовой стрелки, прикладывая усилие плавно. Если гайка не поддается, используйте ударный метод: нанесите 2–3 резких удара молотком по воротку (через удлинитель) в направлении откручивания. Избегайте ударов по самой гайке – это может повредить резьбу. При срыве гайки с места продолжайте вращение без остановок, чтобы не дать соединению «закиснуть» повторно. После демонтажа очистите резьбу штока металлической щеткой и осмотрите на наличие дефектов. При обнаружении задиров или смятия замените гайку и при необходимости обработайте резьбу метчиком соответствующего размера.
