Тормозные колодки – критически важный элемент безопасности, от которого зависит эффективность замедления и стабильность автомобиля. Стандартный комплект включает не только фрикционные накладки, но и дополнительные компоненты, влияющие на ресурс, шумность и равномерность износа. В большинстве случаев в коробке находятся 2 или 4 колодки (в зависимости от оси), но полный набор может содержать до 10–12 деталей, включая крепеж, датчики и противоскрипные пластины.
Фрикционный материал – основа колодки. Современные составы делятся на три типа: органические (мягкие, тихие, но быстро изнашиваются), полуметаллические (универсальные, с ресурсом 30–50 тыс. км) и керамические (высокотемпературные, долговечные, но дорогие). Производители указывают коэффициент трения: для легковых автомобилей оптимален диапазон 0,35–0,45. Превышение этих значений приводит к ускоренному износу дисков, а занижение – к увеличению тормозного пути.
Крепежные элементы – часто недооцененная часть комплекта. В него входят пружинные скобы, направляющие пальцы и болты. Изношенные или отсутствующие скобы вызывают вибрации, а закисшие пальцы – неравномерное прилегание колодок. Рекомендуется заменять их при каждой смене колодок, особенно если пробег превышает 50 тыс. км. Для пальцев используйте специальную смазку на основе меди или молибдена – обычный литол не выдерживает высоких температур.
Противоскрипные пластины и датчики износа – обязательные компоненты для современных автомобилей. Пластины изготавливаются из нержавеющей стали или композитных материалов и предотвращают визг за счет гашения колебаний. Датчики бывают механическими (скрипящий индикатор) или электронными (проводной сенсор). Последние встречаются на автомобилях с системой ESP и требуют проверки целостности проводки при установке.
При выборе комплекта обращайте внимание на соответствие спецификациям производителя. Например, колодки для VW Golf 7 с двигателем 1.4 TSI должны иметь маркировку VW 5Q0 698 151, а не универсальный аналог. Несовпадение по жесткости фрикционного слоя или геометрии приводит к неравномерному торможению и перегреву суппортов. Для тяжелых кроссоверов и спортивных автомобилей выбирайте колодки с рабочей температурой до 600–800°C – стандартные решения не справятся с нагрузкой.
Какие элементы входят в стандартный комплект тормозных колодок

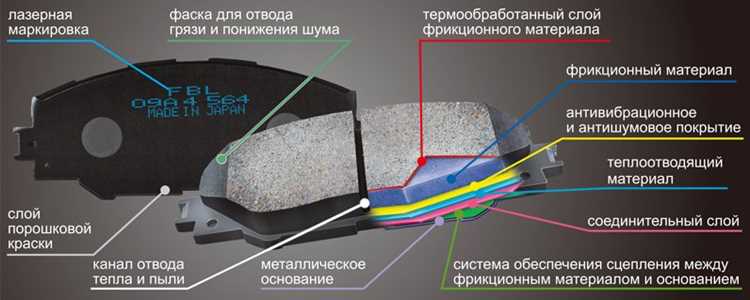

Стандартный комплект тормозных колодок включает основные фрикционные накладки – ключевой элемент, обеспечивающий торможение. Они изготавливаются из композитных материалов: органических, полуметаллических или керамических. Органические подходят для городского режима, полуметаллические – для динамичной езды, керамические – для высоких нагрузок и минимального пылеобразования. Толщина накладок варьируется от 10 до 18 мм в зависимости от модели автомобиля.
В комплект входят металлические пластины-основания, на которые крепятся фрикционные накладки. Они изготавливаются из стали или алюминиевых сплавов и обеспечивают жесткость конструкции. На пластинах часто предусмотрены пазы или отверстия для фиксации в суппорте. Некоторые производители наносят антикоррозийное покрытие для защиты от влаги и реагентов.
Для снижения вибраций и шума в комплект могут входить противоскрипные пластины. Это тонкие металлические или резиновые прокладки, устанавливаемые между колодкой и поршнем суппорта. Они гасят резонансные колебания, возникающие при торможении. На некоторых моделях пластины уже приклеены к основанию колодки, на других – поставляются отдельно.
Крепежные элементы – пружины, скобы или штифты – фиксируют колодки в суппорте. Пружины предотвращают дребезжание, скобы удерживают колодки от выпадения, а штифты обеспечивают подвижность. В зависимости от конструкции тормозной системы комплект может включать от 2 до 6 крепежных деталей. Их отсутствие или износ приводит к неравномерному износу колодок и снижению эффективности торможения.
В некоторых комплектах присутствуют датчики износа – механические или электронные. Механические представляют собой металлические пластины, которые начинают скрипеть при критическом износе накладок. Электронные подключаются к бортовой системе и сигнализируют о необходимости замены через панель приборов. Датчики устанавливаются только на одну колодку в паре (обычно внутреннюю).
Инструкция по установке и спецификация – обязательная часть комплекта. В ней указываются совместимые модели автомобилей, допуски (например, ECE R90), рекомендации по обкатке и моменты затяжки крепежа. Производители часто приводят таблицы с кодами деталей для разных рынков. Игнорирование инструкции может привести к неправильной установке и преждевременному износу.
Дополнительные элементы встречаются в премиальных комплектах: смазка для направляющих суппорта, антипригарные пасты для поршней, защитные колпачки для штифтов. Смазка на основе меди или молибдена предотвращает закисание механизмов, пасты защищают резиновые уплотнения от перегрева. Эти компоненты продлевают срок службы тормозной системы, но не всегда входят в базовый набор.
Как отличить оригинальные колодки от неоригинальных по комплектации
Оригинальные тормозные колодки поставляются в фирменной упаковке производителя автомобиля или официального поставщика запчастей. На коробке присутствуют:
- Логотип автопроизводителя (например, Volkswagen, Toyota, BMW) или бренда колодок (ATE, TRW, Brembo).
- Штрих-код и артикул, совпадающий с каталожным номером детали в сервисной документации.
- Голограммы, защитные наклейки или QR-коды для проверки подлинности на сайте производителя.
- Инструкция по установке на нескольких языках, включая русский.
Неоригинальные колодки часто упаковываются в универсальные коробки без фирменных элементов. На них может отсутствовать штрих-код или указан неверный артикул. Иногда встречаются опечатки в названии бренда (например, «Bremboo» вместо «Brembo»). Если на упаковке нет защитных элементов, вероятность подделки высока.
В комплект оригинальных колодок входят дополнительные компоненты, отсутствующие у аналогов:
- Крепежные пластины, пружины или скобы, соответствующие модели автомобиля.
- Смазка для направляющих суппортов в индивидуальной упаковке (например, пакетик с надписью «Brake Grease»).
- Инструкция по установке с пошаговыми иллюстрациями.
- Сертификат соответствия или гарантийный талон.
У неоригинальных колодок часто отсутствуют крепежные элементы или они выполнены из низкокачественного металла. Смазка может быть заменена на универсальную или вовсе отсутствовать. Инструкция, если есть, обычно напечатана на одном языке и содержит общие рекомендации без привязки к конкретной модели.
Оригинальные колодки имеют маркировку на фрикционном материале, совпадающую с данными на упаковке. На обратной стороне колодки указываются:
- Артикул производителя.
- Страна изготовления (например, «Made in Germany», «Made in Japan»).
- Дата производства в формате недели и года (например, «24/23» – 24-я неделя 2023 года).
- Символы соответствия стандартам (ECE R90, ISO 9001).
У подделок маркировка часто размыта, нанесена некачественной краской или отсутствует вовсе. Артикул может не совпадать с указанным на упаковке. Дата производства иногда ставится вручную, что легко определить по неровным цифрам. Страна изготовления может быть указана неверно (например, «Made in EU» вместо конкретной страны).
Оригинальные колодки проходят строгий контроль качества, что отражается на их внешнем виде:
- Фрикционный материал однородный, без сколов, трещин или посторонних включений.
- Металлическая основа ровная, без заусенцев или коррозии.
- Крепежные отверстия выполнены с высокой точностью, без смещений.
- Покрытие антикоррозийным составом равномерное, без подтеков.
Неоригинальные колодки часто имеют дефекты: неровные края фрикционного материала, следы некачественной штамповки на металлической основе, несоответствие размеров крепежных отверстий. На поверхности могут быть видны следы клея или остатки смазки от производственного процесса. При легком постукивании фрикционный материал может крошиться или отслаиваться.
Какие крепежные детали должны быть в наборе для установки колодок
В стандартный комплект для замены тормозных колодок входят крепежные элементы, специфичные для конкретной модели автомобиля. Основу составляют направляющие пальцы суппорта – обычно два штуки, изготовленные из стали с антикоррозийным покрытием или нержавеющей стали. Для некоторых моделей, например, Volkswagen Golf или Toyota Corolla, требуются пальцы с резьбой М8×1,25 или М10×1,5. В наборе должны присутствовать уплотнительные резиновые манжеты для пальцев, предотвращающие попадание влаги и грязи в механизм суппорта.
Второй обязательный компонент – пружинные фиксаторы колодок. Они удерживают колодки в правильном положении относительно тормозного диска и предотвращают дребезжание. Для передних суппортов часто используются пластинчатые пружины толщиной 0,8–1,2 мм, а для задних – более жесткие варианты с U-образным профилем. В наборах для автомобилей премиум-класса, таких как BMW 5 серии или Mercedes-Benz E-класса, могут быть предусмотрены антискрипные пластины из нержавеющей стали с графитовым покрытием.
Болты крепления суппорта – еще один критически важный элемент. Их длина и шаг резьбы зависят от конструкции автомобиля: для Renault Logan это М12×1,25 длиной 30 мм, для Hyundai Solaris – М10×1,25 длиной 25 мм. В наборе должны быть болты с классом прочности не ниже 8.8, а для тяжелых внедорожников, например, Toyota Land Cruiser, – 10.9. Некоторые производители включают стопорные шайбы или фиксаторы резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания.
Для задних дисковых тормозов с электронным стояночным тормозом (EPB) в комплект добавляются специальные болты крепления колодок. Они отличаются увеличенной длиной и часто имеют шестигранную головку под ключ на 7 или 8 мм. В системах EPB, используемых на Audi A6 или Skoda Superb, применяются болты с резьбой М6×1,0 длиной 20 мм. Также могут потребоваться уплотнительные кольца для поршня суппорта, если они не входят в основной ремкомплект.
В некоторых случаях производители включают металлические скобы для фиксации троса стояночного тормоза или пластиковые втулки для направляющих пальцев. Например, в наборах для Ford Focus присутствуют втулки из полиамида с добавлением стекловолокна, выдерживающие температуру до 200°C. Для автомобилей с многопоршневыми суппортами, таких как Porsche 911, в комплект могут входить штифты крепления колодок диаметром 6–8 мм с пружинными зажимами.
Перед установкой проверяйте соответствие крепежа оригинальным спецификациям. Использование нестандартных болтов или пальцев может привести к заклиниванию суппорта или неравномерному износу колодок. Для автомобилей с пробегом свыше 100 000 км рекомендуется заменять все крепежные элементы, даже если они визуально не повреждены, так как резьба и покрытие со временем теряют свои свойства.
Нужны ли в комплекте смазочные материалы и как их правильно использовать
Смазочные материалы в комплекте тормозных колодок не обязательны, но их наличие критически важно для долговечности и эффективности системы. Производители часто включают медную или керамическую пасту (например, Liqui Moly Kupfer-Paste, Permatex Ceramic Extreme) для обработки тыльной стороны колодок, направляющих суппортов и поршней. Эти составы предотвращают коррозию, снижают вибрации и шум, а также обеспечивают равномерное прилегание колодок. Без смазки металлические поверхности быстро изнашиваются, что приводит к неравномерному торможению и преждевременному выходу из строя деталей.
Наносить смазку следует тонким слоем только на контактные поверхности: тыльную сторону колодок, направляющие пальцы суппорта и поршень (избегая попадания на фрикционный материал). Для направляющих используйте силиконовые смазки (например, CRC Brake Caliper Grease), устойчивые к высоким температурам (до +300°C). Медные пасты выдерживают до +1100°C, но их нельзя применять на алюминиевых деталях – это вызывает электрохимическую коррозию. После нанесения соберите узел, удалив излишки ветошью, и проверьте свободное перемещение колодок.
Как проверить наличие всех компонентов перед покупкой колодок
Перед оплатой комплекта тормозных колодок сверьте его содержимое с перечнем деталей, указанным на упаковке или в каталоге производителя. Стандартный набор включает сами колодки, крепежные пластины, пружины, направляющие скобы и иногда болты с шайбами. Отсутствие хотя бы одного элемента снижает эффективность торможения или приводит к преждевременному износу.
Для дисковых тормозов проверьте наличие:
- двух колодок (внутренней и внешней);
- антискрипных пластин (если предусмотрены конструкцией);
- пружинных фиксаторов или зажимов;
- направляющих пальцев с резиновыми пыльниками (при комплектации).
Барабанные колодки чаще поставляются с дополнительными элементами: распорными планками, возвратными пружинами, регулировочными механизмами. Убедитесь, что все детали соответствуют артикулу на коробке – даже мелкие пружины критичны для правильной работы системы.
Сравните толщину фрикционного материала на новых колодках с остаточной толщиной старых. Допустимый минимум для большинства автомобилей – 3–4 мм. Если новые колодки тоньше, они могут не соответствовать спецификациям и быстро износятся. Измерьте штангенциркулем или сверьтесь с мануалом.
Осмотрите металлическую основу колодок на предмет трещин, деформаций или следов коррозии. Даже незначительные повреждения приведут к неравномерному прилеганию к диску или барабану. Особое внимание уделите местам крепления – отверстия под болты должны быть ровными, без заусенцев.
Проверьте совместимость крепежных элементов с суппортом вашего автомобиля. Например, для некоторых моделей Volkswagen требуются болты с шестигранной головкой на 7 мм, а для Toyota – на 10 мм. Несоответствие приведет к невозможности установки или ослаблению крепления в процессе эксплуатации.
Если в комплекте есть смазка для направляющих, убедитесь, что она предназначена именно для тормозных систем. Универсальные смазки на основе меди или графита не подходят – используйте только высокотемпературные составы (например, ATE 03.9902-0501.2 или Permatex 24110). Отсутствие смазки или ее неправильный выбор вызовет заклинивание суппорта.
Сохраните упаковку и чек до установки. В случае обнаружения брака или некомплекта вернуть товар можно только при наличии оригинальной упаковки и документов. Производители часто отказывают в гарантийном обслуживании без них, даже если дефект очевиден.
Какие дополнительные аксессуары могут входить в расширенный комплект
Расширенные комплекты тормозных колодок часто включают смазочные материалы для направляющих суппортов и противоскрипные пластины. Например, паста на основе меди или молибдена (TRW PFG110, Bosch Superfit) предотвращает закисание и обеспечивает плавное скольжение. Противоскрипные пластины из нержавеющей стали или композитных материалов снижают вибрации на 30–40%, устраняя писк при торможении.
В некоторые наборы входят болты крепления суппорта с покрытием из цинка или фосфата. Такие болты (например, Febi 29056) выдерживают до 150 Н·м крутящего момента и не требуют замены при каждом обслуживании. Для автомобилей с многопоршневыми суппортами (Audi RS, BMW M) могут поставляться адаптеры для прокачки системы или специальные штуцеры с клапанами обратного давления.
Комплекты премиум-класса (ATE, Brembo) иногда содержат датчики износа колодок. Это не универсальные провода, а адаптированные под конкретную модель разъемы с герметичными уплотнителями, исключающими попадание влаги. Для систем с электронным контролем (Mercedes W222, Tesla Model 3) предусмотрены калибровочные чипы, синхронизирующие новые колодки с бортовым компьютером.
В наборах для коммерческого транспорта (MAN, Scania) встречаются термостойкие прокладки под поршни суппортов. Они изготавливаются из силиконовой резины с рабочей температурой до 300°C и компенсируют тепловое расширение металла. Для грузовиков с пневматическими тормозами (DAF XF) в комплект могут входить регулировочные шайбы толщиной 0,5–2 мм для точной настройки зазора между колодкой и барабаном.
Некоторые производители добавляют в комплект индикаторные наклейки для визуального контроля износа. Они наносятся на внутреннюю сторону колодки и меняют цвет при достижении критической толщины (обычно 3 мм). Для спортивных автомобилей (Porsche 911, Nissan GT-R) предусмотрены аэродинамические экраны, снижающие нагрев дисков на 10–15% за счет улучшенного обдува.
В расширенных наборах для внедорожников (Toyota Land Cruiser, Jeep Wrangler) могут присутствовать защитные кожухи суппортов из алюминизированной стали. Они предотвращают попадание грязи и камней в механизм, продлевая срок службы направляющих на 20–25%. Для моделей с дисковыми тормозами на задней оси (Subaru Outback) иногда включают адаптеры для ручного тормоза, компенсирующие износ колодок без дополнительной регулировки троса.
Комплекты для электромобилей (Volkswagen ID.4, Hyundai Ioniq 5) часто содержат экранирующие пластины из феррита или пермаллоя. Они минимизируют электромагнитные помехи от рекуперативного торможения, влияющие на работу датчиков ABS. Для автомобилей с системой Start-Stop (Ford Focus, Kia Ceed) в набор могут входить усиленные пружины суппортов, предотвращающие дребезжание колодок при частых запусках двигателя.
