Как называются провода для ардуино

Подключение компонентов к Arduino требует правильного выбора проводов. Стандартные решения – Dupont и JST – отличаются не только конструкцией, но и областью применения. Dupont (2.54 мм шаг) универсален для макетных плат и модулей, но ненадежен при вибрации. JST (1.25–2.5 мм шаг) обеспечивает плотное соединение, но требует специальных разъемов. Для силовых цепей (>1 А) используйте провода сечением 0.5–1.5 мм² с изоляцией из ПВХ или силикона.

Для передачи сигналов критичны помехоустойчивость и гибкость. Экранированные витые пары (например, UTP Cat5) минимизируют наводки при подключении датчиков на расстоянии >30 см. Для аналоговых сигналов (например, с потенциометров) подойдут одножильные провода сечением 0.2–0.35 мм² – они жестче, но снижают шум. Избегайте длинных проводов (>1 м) без буферных усилителей.

При работе с высокочастотными сигналами (SPI, I2C) используйте коаксиальные кабели (RG-174) или плоские шлейфы с заземленными экранами. Для подключения сервоприводов выбирайте провода с многожильной жилой (например, Silicone Wire AWG22) – они выдерживают изгибы и ток до 3 А. Всегда проверяйте совместимость разъемов: PH2.0 (JST) не подходит для XH2.54 (обычные макетные платы).

Провода для Ардуино: названия и типы

Для подключения компонентов к платам Arduino используют несколько типов проводов, каждый из которых оптимизирован под конкретные задачи. Основные категории: провода Dupont, проводники с клеммами, экранированные кабели и силиконовые провода. Выбор зависит от тока, напряжения, механической нагрузки и помехозащищённости.

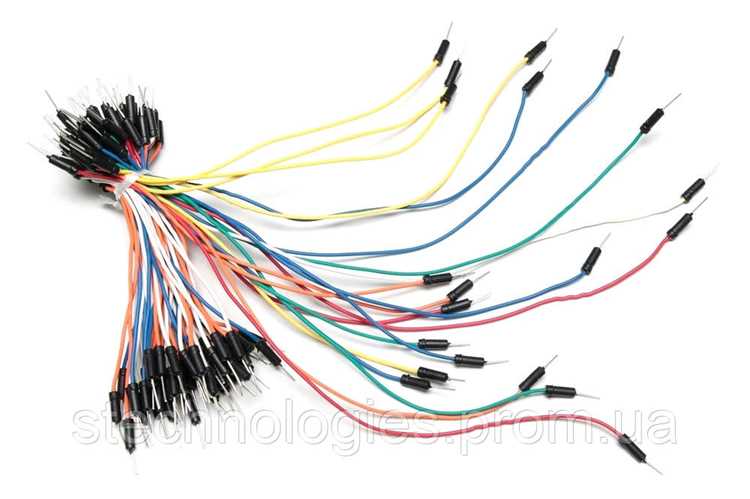

Провода Dupont – стандарт для макетных плат и модулей. Имеют шаг контактов 2.54 мм, бывают папа-папа, мама-мама и папа-мама. Толщина жилы – 22–28 AWG (0.32–0.08 мм²), максимальный ток – 1–3 А. Подходят для сигнальных линий, но не для мощных нагрузок. Рекомендуется использовать для подключения датчиков (DHT11, HC-SR04), дисплеев (I2C, SPI) и модулей связи (NRF24L01, ESP8266).

• Одножильные провода – жёсткие, не гнутся, но надёжно фиксируются в разъёмах. Идеальны для стационарных соединений на макетной плате.
• Многожильные провода – гибкие, выдерживают частые изгибы. Подходят для подвижных частей (сервоприводы, роботы).
• Цветовая маркировка: красный – питание (+5В/+3.3В), чёрный – земля (GND), жёлтый/синий – сигнальные линии. Упрощает отладку схем.

Для силовых цепей (двигатели, реле, светодиодные ленты) используют силиконовые провода сечением 16–22 AWG (1.3–0.32 мм²). Они выдерживают ток до 10 А, устойчивы к высоким температурам и не ломаются при изгибах. Пример: провод Silicone Wire 18 AWG (1 мм²) подходит для подключения моторов L298N или драйверов шаговых двигателей (A4988). Для снижения помех применяют экранированные витые пары (например, UTP Cat5) – критично для аналоговых датчиков (термопары, микрофоны).

При пайке или создании постоянных соединений используют проводники с клеммами: крокодилы (для временных подключений), винтовые клеммники (для надёжной фиксации) и разъёмы JST (для батарей и модулей). Для Arduino Nano и Pro Mini удобны штыревые разъёмы 2.54 мм, а для ESP32 – коннекторы 2.0 мм. При работе с высокими токами (>5 А) обязательно применять провода с термостойкой изоляцией (например, PTFE) и обжимать наконечники.

Какие провода подходят для подключения датчиков к Ардуино

Для аналоговых датчиков (например, LM35, фоторезисторы) рекомендуются провода сечением 0,14–0,25 мм². Тонкие провода (0,08 мм²) подходят для цифровых сигналов с низким током, но могут вносить помехи при длине более 30 см. Для датчиков с высоким энергопотреблением (сенсоры влажности почвы, датчики тока ACS712) используйте провода не тоньше 0,35 мм², чтобы избежать падения напряжения.

Экранированные провода (витая пара с фольгой) необходимы при работе с высокочувствительными аналоговыми датчиками в условиях электромагнитных помех. Например, термопары или тензодатчики требуют такого типа проводки для стабильного сигнала. Для цифровых интерфейсов (I2C, SPI) достаточно обычных проводов, но при длине линии свыше 50 см рекомендуется использовать резисторы подтяжки (4,7–10 кОм) на линиях SDA/SCL.

Цветовая маркировка проводов упрощает отладку: красный – питание (+5В или +3,3В), чёрный – земля (GND), жёлтый/оранжевый – сигнальные линии. Для датчиков с несколькими выходами (например, DHT11 с питанием, данными и землёй) удобны трёхжильные провода в общей изоляции. Избегайте скруток – используйте разъёмы Dupont или клеммники Wago для надёжного соединения.

При работе с высокочастотными датчиками (ультразвуковые HC-SR04, ИК-датчики) длина проводов не должна превышать 20 см, иначе возможны искажения сигнала. Для датчиков с ШИМ-выходом (сервоприводы, датчики расстояния) используйте провода с минимальным сопротивлением – многожильные медные с луженым покрытием. Пайка контактов предпочтительнее разъёмов при длительной эксплуатации в условиях вибрации.

Для проектов с батарейным питанием выбирайте провода с низким сопротивлением и минимальной длиной. Например, датчик температуры DS18B20 на проводе 1 м с сечением 0,14 мм² может терять до 0,2В при токе 10 мА. Альтернатива – использование модулей с встроенными стабилизаторами напряжения (например, датчики на базе ESP8266), где требования к проводам менее критичны.

Отличия между проводами Dupont и JST для макетных плат

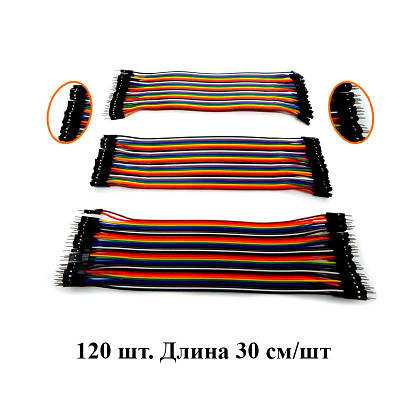

Провода Dupont – стандарт для макетных плат и прототипирования с Arduino. Коннекторы имеют шаг 2.54 мм, совместимы с большинством плат расширения, датчиков и модулей. Разъёмы бывают двух типов: «папа» (штырьковые) и «мама» (гнездовые), часто продаются в комплектах с перемычками разной длины (10–30 см). Ключевое преимущество – универсальность: их можно вставлять в макетные платы, разъёмы Arduino (например, пины 5V, GND, цифровые и аналоговые входы) или напрямую соединять между собой. Однако контакты Dupont не фиксируются жёстко, что приводит к случайным отсоединениям при вибрации или неаккуратном обращении. Для надёжности используйте термоусадочную трубку или изоленту на стыках.

Разъёмы JST отличаются компактностью и механической фиксацией, что критично для проектов с движущимися частями или постоянными подключениями. Наиболее распространённые серии: JST-XH (шаг 2.5 мм, используется в LiPo-аккумуляторах и модулях питания) и JST-PH (шаг 2.0 мм, встречается в датчиках влажности, светодиодных лентах). В отличие от Dupont, JST-коннекторы имеют направляющие пазы и защёлки, исключающие случайное отсоединение. Однако для подключения к макетным платам или Arduino потребуются переходники или пайка, так как стандартный шаг 2.54 мм не совпадает. Выбирайте JST для готовых устройств, где важна стабильность соединения, а Dupont – для быстрого макетирования и экспериментов.

Как выбрать сечение проводов для питания моторов и сервоприводов

Сечение провода напрямую влияет на потери напряжения и нагрев. Для моторов и сервоприводов критически важно подбирать провод с запасом по току, чтобы избежать падения напряжения ниже допустимого уровня. Например, при токе 2 А и длине провода 1 м падение напряжения на проводе сечением 0,5 мм² составит ~0,2 В, а на 0,75 мм² – ~0,13 В. Для сервоприводов MG996R (ток до 1,5 А) минимальное сечение – 0,35 мм², но рекомендуется 0,5 мм².

Основные параметры для расчета:

• Максимальный ток нагрузки (указан в datasheet мотора/сервопривода).
• Длина провода (чем длиннее, тем больше потери).
• Допустимое падение напряжения (обычно не более 5% от номинала).
• Материал провода (медь имеет удельное сопротивление ~0,0175 Ом·мм²/м).

Формула для расчета минимального сечения:

S = (2 * I * L * ρ) / ΔU

Где:

• S – сечение провода (мм²),
• I – ток (А),
• L – длина провода (м),
• ρ – удельное сопротивление меди (0,0175 Ом·мм²/м),
• ΔU – допустимое падение напряжения (В).

Пример: для мотора N20 (ток 0,8 А, длина провода 0,5 м, допустимое падение 0,2 В) минимальное сечение – 0,07 мм². На практике выбирают ближайшее стандартное значение – 0,14 мм². Для шаговых двигателей NEMA 17 (ток 1,7 А) при длине 1 м и ΔU = 0,5 В требуется сечение не менее 0,24 мм², оптимально – 0,35 мм².

Типовые рекомендации по сечению для распространенных нагрузок:

• Сервоприводы SG90 (0,5 А) – 0,2 мм².
• Моторы DC 6 В (1–2 А) – 0,5–0,75 мм².
• Шаговые двигатели (2–3 А) – 0,75–1 мм².
• Моторы с высоким пусковым током (5+ А) – 1,5–2,5 мм².

Дополнительные факторы: многожильные провода предпочтительнее одножильных из-за гибкости и меньшего риска обрыва. Для импульсных нагрузок (например, сервоприводы) выбирайте провода с запасом по току на 30–50%. Изоляция должна выдерживать рабочее напряжение (обычно 300–600 В для силиконовых проводов). Избегайте скруток – используйте пайку или клеммники.

Когда использовать экранированные провода в проектах с Ардуино

Экранированные провода (витая пара с фольгой или оплёткой) необходимы при работе с аналоговыми сигналами низкого уровня (например, от датчиков температуры типа LM35 или термопар) или высокочастотными цифровыми интерфейсами (SPI, I2C на расстояниях свыше 30 см). Экран снижает наводки от электромагнитных помех (EMI) и радиочастотных (RFI), которые могут искажать данные на 10–50% при длине проводов более 50 см. Для аналоговых сигналов с разрешением 10 бит (Arduino Uno) помехи в 50 мВ уже критичны – экран уменьшает их до 5–10 мВ. В таблице ниже приведены пороговые значения длины проводов, при превышении которых рекомендуется экранирование:

Используйте экранированные провода при подключении Arduino к источникам помех: импульсным блокам питания (свыше 1 А), шаговым двигателям (драйверы типа A4988), радиомодулям (NRF24L01, ESP8266) или линиям питания с ШИМ. Экран подключайте к общему проводу (GND) только с одной стороны – со стороны Arduino, чтобы избежать образования контура заземления. Для цифровых сигналов с частотой выше 1 МГц (например, UART на 2 Мбит/с) выбирайте провода с волновым сопротивлением 50–120 Ом (RG-174, витая пара CAT5). При работе с датчиками на расстоянии более 2 м (например, DS18B20) используйте дифференциальные пары (например, MAX485 для RS-485) вместо обычного экранирования.

Сравнение одножильных и многожильных проводов для макетирования

Одножильные провода диаметром 0.5–0.8 мм оптимальны для макетных плат с пружинными контактами: жесткая жила не деформируется при многократных вставках, сохраняет форму и обеспечивает надежный контакт без дополнительной фиксации. Их удельное сопротивление ниже на 5–10% при равном сечении, что критично для слаботочных цепей (например, аналоговых сигналов с разрешением 10+ бит). Однако радиус изгиба ограничен 3–5 диаметрами провода – при частых перегибах жила ломается, особенно у меди с покрытием из олова. Рекомендуются для статичных соединений (питание, земля, цифровые линии) и проектов с ограниченным числом переподключений.

Многожильные провода (7–19 жил, сечение 0.14–0.5 мм²) выдерживают до 10 000 циклов изгиба без потери проводимости, что делает их незаменимыми для подвижных частей (сервоприводы, датчики на шлейфах). Гибкость позволяет прокладывать трассы сложной формы, но требует обжима наконечников (например, Dupont) для надежной фиксации в гнездах макетной платы – без них жилы распушаются, увеличивая риск короткого замыкания. Потери сигнала на высоких частотах (от 1 МГц) выше из-за скин-эффекта, но для Arduino (рабочая частота до 16 МГц) это не критично. Выбирайте многожильные провода с луженой медью для защиты от окисления при длительной эксплуатации.

Какие разъемы используются на концах проводов для Ардуино

Для подключения к модулям с винтовыми клеммами (например, реле, силовые драйверы) часто применяют вилки DuPont с обжимными наконечниками или вилки типа JST. Наконечники DuPont бывают одиночными или в виде лент (1×40, 2×20), что удобно для массового монтажа. JST-разъёмы (например, JST-XH, JST-PH) используются в батарейных отсеках и модулях с фиксированным подключением – они обеспечивают плотное соединение и защиту от случайного отсоединения.

Для передачи данных по протоколам I2C, SPI или UART на длинные расстояния (до 1–2 м) рекомендуются экранированные провода с разъёмами RJ45 или Molex. RJ45 подходит для Ethernet-кабелей (витая пара), а Molex (например, Molex 503118-1000) – для промышленных соединений. При работе с высокочастотными сигналами (например, радиомодули nRF24L01) критически важно использовать короткие провода с разъёмами U.FL или SMA для минимизации помех.

Для подключения к платам расширения (шилдам) часто используются штыревые разъёмы с шагом 2.54 мм в виде гребёнок (например, 1×6, 1×8, 2×3). Они позволяют быстро соединять Arduino с моторными драйверами (L298N), дисплеями (LCD 1602) или сенсорными модулями. При пайке таких разъёмов важно соблюдать полярность и избегать перегрева пластикового корпуса, чтобы не деформировать его.

В проектах с питанием от аккумуляторов или внешних блоков питания применяются разъёмы DC 5.5×2.1 мм (центральный плюс) или XT60 (для LiPo-батарей). DC-разъёмы совместимы с большинством адаптеров Arduino, а XT60 обеспечивает надёжное соединение при токах до 60 А. Для маломощных устройств (до 1 А) подойдут micro-USB или USB-C, но они требуют дополнительных плат преобразователей напряжения (например, модули TP4056).

При выборе разъёмов учитывайте токовую нагрузку: стандартные DuPont выдерживают до 3 А, JST-XH – до 5 А, а винтовые клеммы – до 10 А. Для силовых цепей (двигатели, нагреватели) используйте разъёмы Anderson Powerpole или XT90, рассчитанные на токи 30–90 А. Избегайте пайки проводов напрямую к плате – это усложняет ремонт и снижает надёжность.
