Нихромовая проволока – ключевой компонент нагревателей, работающих при температурах до 1200°C. Её эффективность напрямую зависит от качества изоляции, которая предотвращает короткие замыкания, окисление и механические повреждения. Выбор материала и метода изоляции определяет ресурс устройства, энергоэффективность и безопасность эксплуатации. В промышленных и бытовых нагревателях применяют разные подходы, каждый из которых имеет ограничения по температурному диапазону и условиям работы.
Для низкотемпературных систем (до 300°C) используют стекловолоконные или кремнийорганические трубки. Стекловолокно выдерживает 450–500°C, но теряет прочность при циклических нагрузках. Кремнийорганические материалы гибкие, устойчивы к влаге, но деградируют при длительном воздействии температур выше 250°C. В высокотемпературных нагревателях (свыше 600°C) применяют керамические бусы или оксидные покрытия. Керамика на основе Al₂O₃ или MgO обеспечивает электрическую изоляцию до 1400°C, но хрупкая и требует аккуратного монтажа.
Альтернативой служат минеральные изоляторы – периклаз (MgO) или кварцевый песок, засыпаемые в металлическую оболочку. Такая конструкция выдерживает 1000–1100°C, устойчива к вибрациям, но увеличивает массу нагревателя. Для агрессивных сред (кислоты, щелочи) подходят фторопластовые покрытия, работающие до 260°C, или эмали на основе силикатов, стойкие к химическому воздействию. Критический параметр – адгезия изоляции к проволоке: плохое сцепление приводит к локальному перегреву и выходу из строя.
При проектировании учитывают коэффициент теплового расширения: разница между нихромом (13–14×10⁻⁶ К⁻¹) и изолятором может вызвать трещины. Для динамических нагрузок (например, в гибких нагревателях) предпочтительны многослойные системы: внутренний слой – керамика, внешний – стекловолокно с силиконовой пропиткой. В вакуумных печах используют изоляцию из чистого оксида алюминия, так как другие материалы выделяют газы при нагреве. Оптимальный выбор зависит от конкретных условий: температуры, среды, механических нагрузок и требований к долговечности.

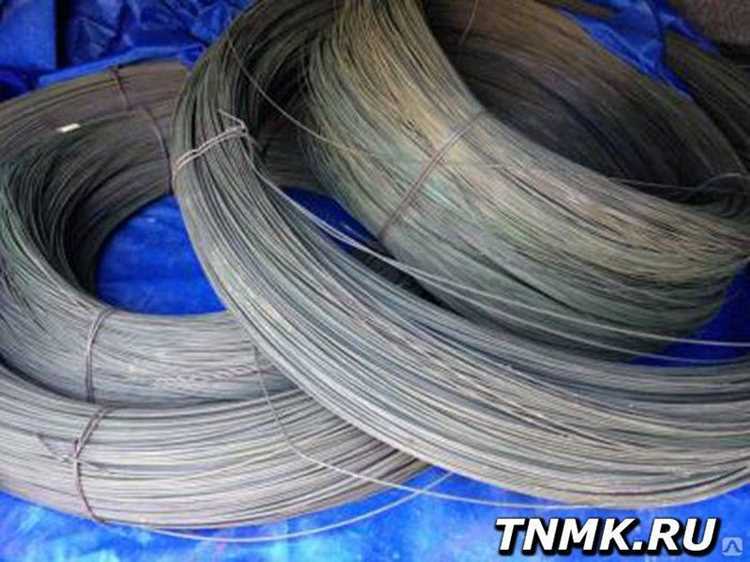

Выбор материалов для изоляции нихромовой спирали в зависимости от рабочей температуры
При температуре до 300°C оптимальны органические изоляторы: фторопласт (PTFE) и кремнийорганические резины. PTFE выдерживает 260°C, устойчив к химии, но теряет механическую прочность при длительном нагреве. Кремнийорганические резины (например, Sylgard 184) работают до 300°C, гибкие, но менее стойкие к абразивам. Для компактных нагревателей используют лаки на основе полиимида (до 280°C), наносимые методом окунания или распыления.
В диапазоне 300–600°C применяют неорганические материалы:
- Слюда (мусковит) – до 500°C, диэлектрическая прочность 10–20 кВ/мм, хрупкая, требует фиксации.
- Керамические волокна (Al₂O₃, SiO₂) – до 600°C, низкая теплопроводность, но пылят при вибрации.
- Стеклоткань с пропиткой – до 550°C, гибкая, но теряет свойства при контакте с влагой.

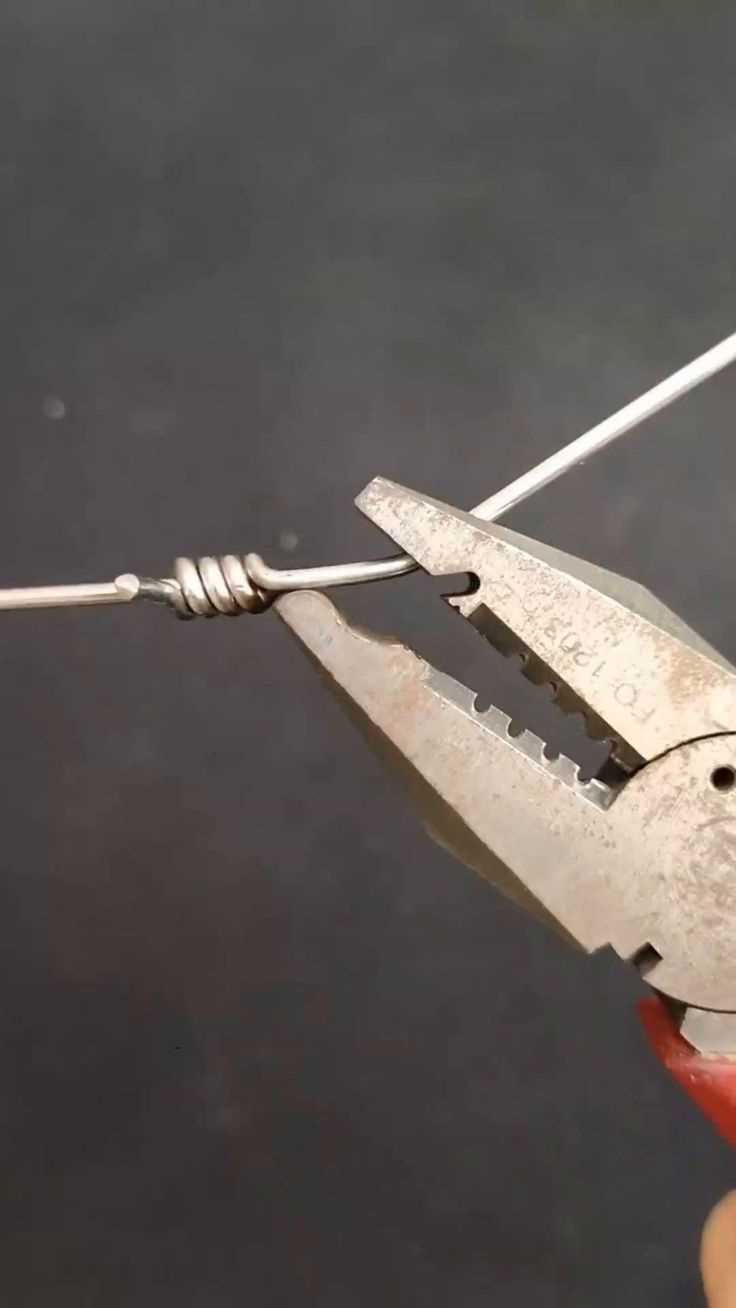

Для спиралей в агрессивных средах (например, в печах с кислотными парами) предпочтительна слюда с защитным покрытием из оксида алюминия.
При 600–1000°C используют керамику и оксидные материалы. Алунд (Al₂O₃) выдерживает 1000°C, диэлектрическая прочность 15 кВ/мм, но дорог и сложен в обработке. Оксид магния (MgO) – до 900°C, термостойкий, но гигроскопичен; требует герметизации. Для высокотемпературных спиралей (800–1000°C) применяют керамические трубки из кордиерита (2MgO·2Al₂O₃·5SiO₂) – устойчивы к термоударам, но менее прочны механически.
Свыше 1000°C единственный вариант – тугоплавкие оксиды и нитриды. Оксид бериллия (BeO) работает до 1500°C, но токсичен. Нитрид бора (BN) – до 1200°C в окислительной среде, до 2000°C в инертной, химически инертен, но дорог. Для лабораторных печей используют кварцевые трубки (SiO₂) – до 1200°C, прозрачны, но чувствительны к щелочам. При выборе учитывают не только температуру, но и теплопроводность, коэффициент расширения и совместимость с нихромом (NiCr 80/20 стабилен до 1200°C, NiCr 60/15 – до 1100°C).
Технологии нанесения керамических покрытий на нихромовую проволоку
Плазменное напыление – один из наиболее эффективных методов нанесения керамических покрытий на нихром. Процесс включает расплавление керамического порошка (например, оксида алюминия или диоксида циркония) в плазменной струе с температурой до 15 000 °C и его осаждение на предварительно очищенную проволоку. Толщина слоя регулируется скоростью подачи порошка (0,5–5 г/мин) и расстоянием между горелкой и подложкой (80–150 мм). Преимущества: высокая адгезия (до 70 МПа), термостойкость до 1200 °C и равномерность покрытия. Недостаток – необходимость контроля теплового воздействия на нихром, чтобы избежать деформации проволоки.
Электрофоретическое осаждение (ЭФО) применяется для нанесения тонких керамических слоёв (5–50 мкм) на нихромовую проволоку. Суспензия керамических частиц (размером 0,1–1 мкм) в органическом растворителе помещается в электрическое поле (напряжение 50–300 В). Проволока выступает катодом, притягивая положительно заряженные частицы. После осаждения требуется спекание при 1000–1300 °C для уплотнения покрытия. Метод обеспечивает высокую точность толщины слоя и подходит для сложных геометрий, но ограничен по термостойкости (до 900 °C).
Метод погружения в керамическую суспензию (dip-coating) используется для массового производства. Проволока протягивается через ванну с суспензией на основе оксидов алюминия, кремния или магния, после чего сушится при 100–200 °C и обжигается при 800–1100 °C. Скорость протяжки (0,5–5 м/мин) и вязкость суспензии (10–50 сПз) определяют толщину покрытия (10–100 мкм). Преимущества: низкая стоимость оборудования и возможность нанесения многослойных покрытий. Недостатки – неравномерность слоя на проволоке малого диаметра (<0,5 мм) и ограниченная адгезия без дополнительной термообработки.
Газопламенное напыление подходит для нанесения толстых керамических слоёв (100–500 мкм) на нихром. Керамический порошок подаётся в ацетилено-кислородное пламя (температура 2500–3000 °C) и распыляется на проволоку со скоростью 50–200 м/с. Для улучшения адгезии поверхность предварительно обрабатывается пескоструйным методом или плазменной активацией. Метод обеспечивает высокую производительность (до 10 кг/ч), но требует последующего шлифования из-за шероховатости покрытия. Термостойкость – до 1100 °C.
Химическое осаждение из газовой фазы (CVD) применяется для получения сверхтонких (1–10 мкм) и плотных керамических покрытий. Процесс протекает при 600–1000 °C в реакторе, где газообразные прекурсоры (например, триметилалюминий и кислород) разлагаются на поверхности нихрома, образуя оксидный слой. Преимущества: высокая чистота покрытия, отсутствие пор и возможность легирования (например, добавление иттрия для повышения термостойкости). Недостатки – сложность оборудования и ограниченная толщина слоя.
Золь-гель метод позволяет наносить керамические покрытия при низких температурах (200–500 °C). Проволока погружается в золь на основе алкоксидов металлов (например, тетраэтоксисилана), после чего подвергается гидролизу и поликонденсации. Обжиг при 400–800 °C формирует аморфный или кристаллический слой толщиной 0,1–5 мкм. Метод обеспечивает высокую однородность и возможность модификации состава (например, добавление оксида циркония для повышения прочности). Недостаток – длительность процесса (до 24 часов) и необходимость многократного нанесения для достижения требуемой толщины.
Магнетронное распыление используется для нанесения наноструктурированных керамических покрытий. В вакуумной камере керамическая мишень (например, Al₂O₃ или ZrO₂) бомбардируется ионами аргона, выбивающими атомы, которые осаждаются на нихромовую проволоку. Толщина слоя регулируется временем напыления (0,1–1 мкм/ч) и мощностью разряда (1–10 кВт). Преимущества: высокая адгезия, контроль состава и возможность нанесения многослойных структур. Недостатки – высокая стоимость оборудования и ограниченная производительность.
Лазерное наплавление керамики применяется для локального упрочнения нихромовой проволоки. Керамический порошок подаётся в зону воздействия лазера (мощность 100–1000 Вт), где плавится и сплавляется с поверхностью. Метод позволяет создавать покрытия толщиной 50–300 мкм с высокой плотностью и минимальным термическим влиянием на основу. Рекомендуется для ремонта повреждённых участков или усиления зон с повышенным износом. Недостаток – сложность контроля глубины проплавления и риск образования трещин при охлаждении.
Методы крепления слюдяных пластин при изоляции нагревательных элементов
Слюдяные пластины фиксируют механическим, клеевым или комбинированным способами. Для механического крепления используют металлические скобы из нержавеющей стали (толщина 0,3–0,5 мм) или керамические зажимы с рабочей температурой до 800°C. Скобы устанавливают с шагом 30–50 мм, избегая пережима пластин – минимальный зазор между ними и нихромом должен составлять 0,8–1,2 мм для компенсации термического расширения. Керамические зажимы (например, из кордиерита) предпочтительны при температурах выше 600°C, так как исключают окисление и деформацию крепежа. При монтаже на плоские поверхности применяют перфорированные пластины с отверстиями диаметром 2–3 мм под винты M3–M4, затягиваемые с моментом 0,5–0,7 Н·м.
| Метод крепления | Материал крепежа | Макс. температура, °C | Особенности применения |
|---|---|---|---|
| Механический (скобы) | Нержавеющая сталь AISI 304/316 | 500–600 | Требует антикоррозийного покрытия при влажности >60% |
| Керамические зажимы | Кордиерит, муллит | 800–900 | Хрупкость – избегать ударных нагрузок при монтаже |
| Клеевой (термостойкий клей) | Силикатный клей (напр. «Огнеупор-2») | 700–750 | Наносить слоем 0,2–0,3 мм, выдержка 24 ч при 200°C перед эксплуатацией |
| Комбинированный (клей + скобы) | Силикатный клей + нержавеющая сталь | 650–700 | Скобы устанавливать после полимеризации клея (4–6 ч) |
Клеевой метод оправдан для сложных геометрий, где механическое крепление невозможно. Используют силикатные клеи с содержанием оксида алюминия не менее 30% – они сохраняют адгезию при циклических нагревах до 750°C. Наносят клей зубчатым шпателем (шаг 1,5 мм) на обезжиренную поверхность слюды и основания, выдерживая давление 0,1–0,2 МПа в течение 10–15 минут. Для повышения надежности клеевого шва применяют предварительный прогрев пластин до 150–200°C – это удаляет влагу и улучшает смачиваемость.
Особенности использования стекловолоконных рукавов для защиты нихромовой проволоки
Стекловолоконные рукава – оптимальное решение для изоляции нихромовой проволоки в нагревателях с рабочими температурами до +650°C. Они изготавливаются из алюмоборосиликатного стекла с добавлением оксидов металлов, что обеспечивает термостойкость и механическую прочность. Рукава выдерживают кратковременные перегревы до +800°C без потери изоляционных свойств, что критично для устройств с нестабильным тепловым режимом. Толщина стенки варьируется от 0,2 до 1,5 мм, позволяя подбирать изоляцию под конкретные условия эксплуатации: тонкие рукава (0,2–0,5 мм) применяются в компактных нагревателях, где важен минимальный зазор, а более толстые (1–1,5 мм) – в промышленных установках с повышенными требованиями к долговечности.
- Преимущества:
- Диэлектрическая прочность – до 1,5 кВ/мм, исключает пробой даже при локальном повреждении проволоки.
- Химическая инертность – устойчивы к маслам, кислотам (кроме плавиковой) и щелочам, что расширяет сферу применения.
- Гибкость – радиус изгиба до 3 диаметров рукава без растрескивания, упрощает монтаж в сложных конструкциях.
- Низкая теплопроводность – 0,03–0,05 Вт/(м·К), снижает теплопотери на 15–20% по сравнению с керамическими изоляторами.
- Ограничения:
- Абразивное воздействие – при вибрации или трении о металлические поверхности волокна истираются, требуется дополнительная защита (например, силиконовая пропитка).
- Влагостойкость – при длительном контакте с водой или паром снижается диэлектрическая прочность; для влажных сред используют рукава с гидрофобной пропиткой.
- Стоимость – в 2–3 раза выше, чем у асбестовых аналогов, но окупается за счет срока службы (5–7 лет против 1–2 лет у асбеста).
Монтаж стекловолоконных рукавов требует соблюдения технологических нюансов. Перед установкой проволоку очищают от оксидной пленки и смазывают термостойкой пастой (например, на основе силикона или графита) для предотвращения прилипания рукава при нагреве. Рукав надевают на проволоку с натягом, избегая перекручивания, и фиксируют по краям нихромовой проволокой или керамическими зажимами. В местах изгиба радиусом менее 5 диаметров рукава рекомендуется использовать термоусадочные трубки из фторопласта для дополнительной защиты от механических повреждений. После монтажа нагреватель прогревают до +300°C в течение 1 часа для удаления органических примесей и стабилизации изоляции.
