Почему обд 2 не подключается к эбу

Диагностический интерфейс OBD2 – стандартный инструмент для взаимодействия с электронным блоком управления (ЭБУ) автомобиля, но его подключение не всегда проходит гладко. Ошибки связи возникают из-за аппаратных, программных или механических факторов, каждый из которых требует точной диагностики. По статистике, до 30% сбоев связаны с неисправностями самого адаптера или кабеля, а ещё 25% – с проблемами в цепи питания разъёма OBD2.

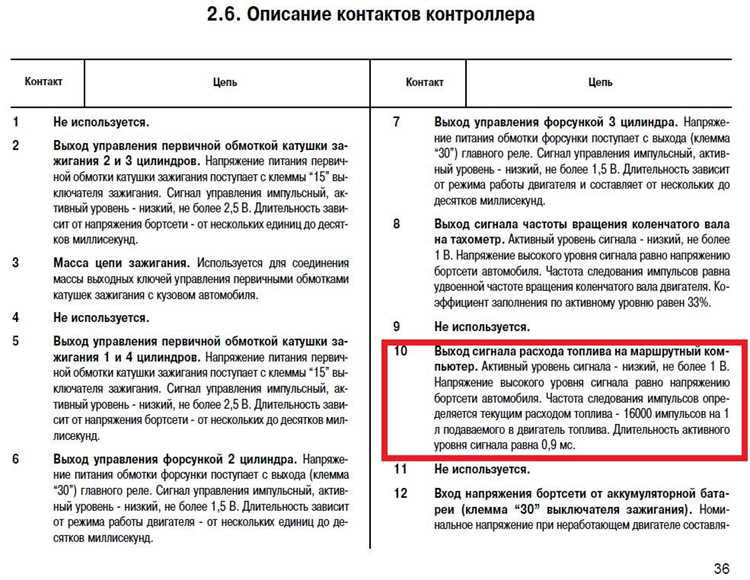

Разъём OBD2 питается напряжением 12 В от бортовой сети, но его контакты 16 (питание) и 4/5 (масса) часто окисляются или повреждаются. Если мультиметр показывает менее 11 В на контакте 16, ЭБУ может не распознавать адаптер. Другой распространённый случай – обрыв линии K-Line (контакт 7) или CAN-H/L (контакты 6 и 14), особенно в автомобилях старше 10 лет. Проверка целостности проводки с помощью осциллографа или тестера сопротивления устраняет эту причину.

Программные конфликты – вторая по частоте группа проблем. ЭБУ блокирует доступ, если адаптер использует неподдерживаемый протокол (например, ISO 9141-2 вместо CAN для современных авто). В 15% случаев сбои вызывает несовместимость ПО диагностического сканера с версией прошивки ЭБУ. Решение – обновление ПО сканера или использование адаптера с поддержкой всех протоколов (SAE J1850 PWM/VPW, ISO 15765-4 CAN).

Механические повреждения разъёма OBD2 – третья ключевая причина. Износ контактов, деформация корпуса или попадание влаги приводят к нестабильному соединению. В 10% случаев проблема решается очисткой контактов спиртом и восстановлением геометрии разъёма. Если повреждён сам ЭБУ (например, после короткого замыкания), потребуется его замена или перепрошивка.

Для быстрой диагностики используйте адаптер с индикацией питания и связи (например, ELM327 с LED-диодами). Если сканер не подключается, последовательно проверяйте: напряжение на разъёме, целостность проводки, совместимость протоколов и состояние контактов. Исключение каждой причины по алгоритму сокращает время поиска неисправности в 2–3 раза.

Как проверить исправность диагностического адаптера OBD2

Первым шагом проверьте физическое состояние адаптера. Осмотрите корпус на наличие трещин, сколов или следов окисления на контактах разъёма. Особое внимание уделите 16-контактному штекеру: проверьте, не погнуты ли ламели, не повреждена ли изоляция проводов. Для точной диагностики используйте мультиметр в режиме прозвонки – измерьте сопротивление между контактами 4 (масса) и 16 (питание +12В) на разъёме автомобиля. Нормальное значение должно быть в пределах 0,1–0,5 Ом.

Подключите адаптер к заведомо исправному автомобилю с работающим ЭБУ. Если на приборной панели не загорается индикатор связи (обычно светодиод на корпусе адаптера), проверьте напряжение на контакте 16 разъёма OBD2 – оно должно составлять 11–14 В при включённом зажигании. Отсутствие питания указывает на проблему с проводкой автомобиля или неисправность адаптера.

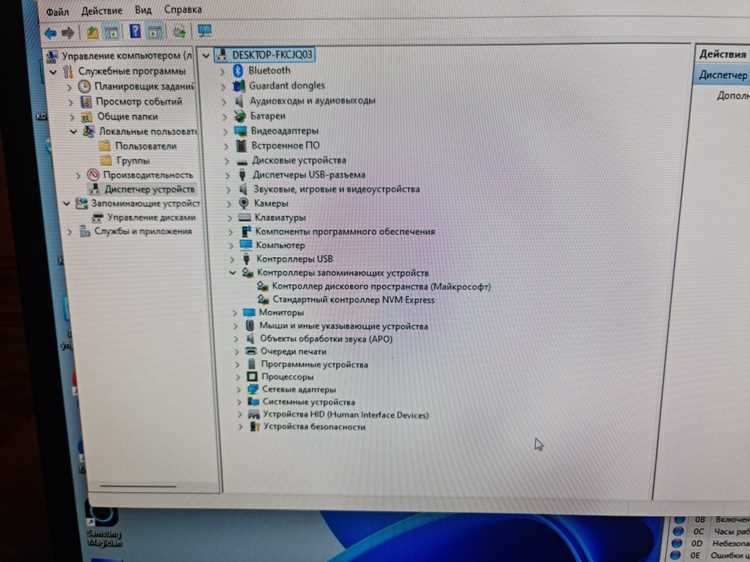

• Проверьте драйверы устройства в диспетчере устройств Windows. Для ELM327-адаптеров должен отображаться COM-порт с корректным номером (например, «USB Serial Port (COM3)»). Если драйвер не установлен или отображается восклицательный знак, обновите его через официальный сайт производителя чипсета (FTDI, CH340, CP2102).
• Используйте терминал для проверки связи с адаптером. Отправьте команду ATZ – исправный адаптер должен ответить версией прошивки (например, «ELM327 v1.5»). Если ответа нет или он содержит ошибки, прошивка повреждена или адаптер неисправен.

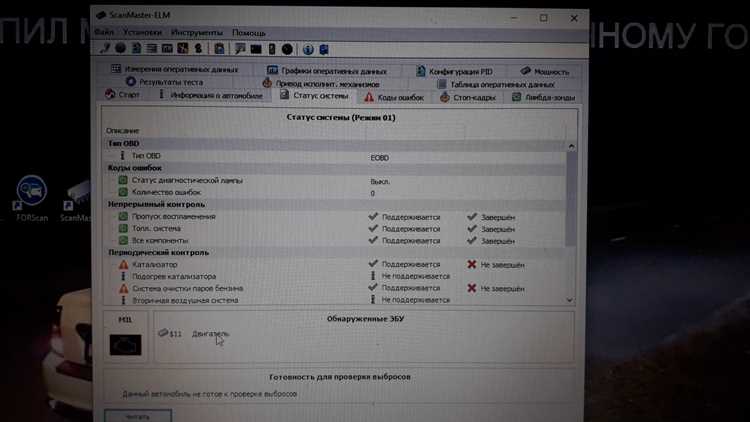

Протестируйте адаптер с несколькими диагностическими программами. Запустите Torque Pro, FORScan или OBD Auto Doctor и попробуйте установить соединение. Если одна программа видит адаптер, а другая – нет, проблема может быть в настройках ПО или несовместимости протоколов. Убедитесь, что выбран правильный протокол (например, ISO 15765-4 CAN для большинства современных автомобилей).

Проверьте работу адаптера на разных автомобилях. Если связь не устанавливается ни с одним из них, вероятно, неисправен сам адаптер. Если проблема возникает только с конкретной моделью, изучите специфику её OBD2-протокола – некоторые автомобили (например, Toyota до 2005 года) используют нестандартные скорости передачи данных или требуют инициализации дополнительными командами.

Измерьте потребляемый ток адаптером в режиме ожидания и при попытке соединения. Подключите амперметр последовательно с питанием адаптера. В режиме ожидания ток не должен превышать 50 мА, при активной связи – 150–200 мА. Превышение этих значений указывает на короткое замыкание в цепях адаптера или неисправность стабилизатора напряжения.

1. Обновите прошивку адаптера, если это предусмотрено производителем. Для ELM327 используйте утилиту ELM327 Firmware Updater и файл прошивки с официального сайта. Процесс обновления занимает 2–5 минут и требует стабильного питания – используйте зарядное устройство с током не менее 2 А.
2. Проверьте целостность кабеля USB (для проводных адаптеров). Прозвоните каждый провод мультиметром: контакты 1–4 (питание и данные) должны иметь сопротивление менее 1 Ом, экранирующая оплётка – не более 5 Ом. Повреждённый кабель замените на сертифицированный с ферритовыми фильтрами.

Если все проверки не выявили неисправностей, но адаптер по-прежнему не работает, протестируйте его на осциллографе. Подключите щупы к линиям CAN-H (контакт 6) и CAN-L (контакт 14) разъёма OBD2. При попытке соединения должны наблюдаться дифференциальные сигналы с амплитудой 1–3 В и частотой 500 кГц (для CAN 500 кбит/с). Отсутствие сигналов или их искажение указывает на неисправность трансивера адаптера.

Распространённые ошибки в настройках программного обеспечения для диагностики

Неправильный выбор протокола связи – одна из ключевых причин сбоев. Большинство программ для OBD2 (например, Torque Pro, FORScan, CarScanner) по умолчанию используют автоматическое определение протокола, но на старых автомобилях (до 2008 года) или моделях с нестандартными ЭБУ это часто приводит к ошибкам. Вручную укажите протокол из списка: ISO 9141-2 (азиатские и европейские авто до 2004 года), SAE J1850 PWM/VPW (американские Ford, GM), CAN (современные авто). Проверьте документацию к автомобилю или используйте сканер ELM327 с командой AT SP0 для принудительного перебора протоколов.

Ошибки в настройках COM-порта и скорости обмена данными встречаются при работе с адаптерами на базе чипов ELM327 или STN1110. Стандартная скорость для большинства адаптеров – 38400 бод, но некоторые программы (например, ScanMaster) требуют 115200 бод. Если соединение обрывается или данные передаются с искажениями:

• Убедитесь, что в диспетчере устройств Windows выбран правильный COM-порт (не виртуальный).
• Отключите энергосбережение для USB-порта в настройках питания.
• Обновите драйверы адаптера (особенно для дешёвых китайских клонов).
• Проверьте скорость командой AT BRD [скорость] (например, AT BRD 38 для 38400 бод).

Игнорирование фильтров CAN-шины приводит к перегрузке программы ненужными данными или блокировке доступа к критическим параметрам. В программах типа PCMScan или OP-COM настройте фильтрацию по идентификаторам (CAN ID), чтобы исключить служебный трафик. Например, для диагностики двигателя на автомобилях VAG (Audi, VW, Skoda) используйте фильтр 0x7DF (запрос) и 0x7E8–0x7EF (ответы). Без фильтрации программа может «зависнуть» при попытке обработать тысячи посторонних сообщений в секунду.

Несоответствие версии ПО и прошивки адаптера вызывает нестабильную работу. Например, Torque Pro с версией ELM327 ниже 1.5 не поддерживает протокол CAN FD, а FORScan требует прошивки STN1110 не ниже 4.5. Перед настройкой:

1. Проверьте версию адаптера командой AT I или AT @1.
2. Обновите прошивку через официальные утилиты (например, STN Flash Tool для STN1110).
3. Используйте только совместимые версии ПО (список есть на сайтах разработчиков).
4. Отключите антивирус и брандмауэр при обновлении – они блокируют запись прошивки.

Повреждения или окисление контактов в разъёме OBD2 автомобиля

Повреждения механического характера – сломанные или погнутые контакты – типичны для автомобилей с частыми подключениями диагностического оборудования. Контакт 16 (питание) ломается при чрезмерном усилии при вставке адаптера, а контакты 6 и 14 (CAN-H и CAN-L) деформируются из-за некачественных переходников. Проверка проводится мультиметром: сопротивление между контактами 4 и 5 должно быть менее 0,5 Ом, напряжение на 16-м – 11–14 В при включённом зажигании.

Очистка контактов выполняется изопропиловым спиртом (90%+) и жёсткой кистью, избегая металлических инструментов – они царапают позолоченное покрытие. Для стойких окислов применяют ластик или специализированные очистители типа DeoxIT D5. После обработки контакты продувают сжатым воздухом и наносят тонкий слой контактной смазки (например, Kontakt 60). Не используйте WD-40: она оставляет плёнку, ухудшающую проводимость.

При повреждении контактов разъём подлежит замене. Оригинальные детали стоят от 500 до 3000 рублей, аналоги – от 200 рублей, но их качество часто не соответствует стандарту ISO 15031-3. Перед установкой нового разъёма проверьте целостность проводки: обрывы в жгуте между OBD2 и ЭБУ – распространённая причина сбоев даже при исправных контактах. Для диагностики используйте осциллограф: сигналы CAN-шины должны иметь амплитуду 2,5 В ±0,5 В и симметричную форму.

Несовместимость протоколов связи между адаптером и ЭБУ

Современные автомобили используют более 10 различных протоколов OBD2, включая CAN (ISO 15765-4), KWP2000 (ISO 14230-4), J1850 PWM/VPW и устаревший ISO 9141-2. Каждый из них имеет уникальные параметры: скорость передачи данных (от 10,4 Кбит/с у J1850 PWM до 500 Кбит/с у CAN), формат сообщений и методы инициализации. Адаптеры, поддерживающие только базовый набор протоколов (например, ELM327 с ограниченной прошивкой), не смогут установить связь с ЭБУ, работающим на редких или проприетарных версиях, таких как GM LAN или Ford SCP.

Проблема усугубляется тем, что производители часто модифицируют стандартные протоколы. Например, Volkswagen использует расширенный CAN-протокол с дополнительными идентификаторами сообщений (0x7DF вместо стандартного 0x7E0), а Toyota внедряет собственные алгоритмы проверки контрольных сумм в KWP2000. Адаптеры без поддержки этих модификаций возвращают ошибки типа «NO DATA» или «UNABLE TO CONNECT», даже если физическое подключение исправно.

Для диагностики несовместимости необходимо проверить документацию ЭБУ автомобиля и спецификации адаптера. Например, адаптеры на базе чипа STN1110 поддерживают все стандартные протоколы OBD2, включая редкие модификации, в то время как дешёвые клоны ELM327 часто ограничены базовыми CAN и ISO 9141. Инструменты вроде OBD Auto Doctor или FORScan позволяют вручную выбрать протокол, если автоматическое определение не срабатывает.

Решение проблемы требует либо замены адаптера на модель с расширенной поддержкой протоколов, либо использования специализированного ПО. Для автомобилей с проприетарными протоколами (например, Mazda с протоколом Denso) потребуются адаптеры с чипом J2534 или заводские сканеры типа VCDS для VW/Audi. В некоторых случаях помогает обновление прошивки адаптера – например, для ELM327 доступны модифицированные версии с поддержкой расширенных команд AT SPx для принудительного выбора протокола.

Особое внимание стоит уделить автомобилям с несколькими ЭБУ (например, отдельные блоки для двигателя, трансмиссии и кузова). Даже если основной ЭБУ использует стандартный CAN, вспомогательные блоки могут работать на K-Line или LIN. В таких случаях адаптер должен поддерживать мультиплексирование протоколов – например, OBDLink MX+ или Launch X431 способны одновременно опрашивать несколько шин с разными протоколами.

Влияние низкого напряжения аккумулятора на стабильность подключения

Минимальное рабочее напряжение для корректной работы OBD2-системы большинства автомобилей составляет 11,8 В. При падении ниже этого порога ЭБУ переходит в режим ограниченной функциональности, отключая некритичные модули, включая диагностический интерфейс. Измерения показывают, что при напряжении 11,5 В вероятность сбоя подключения возрастает до 60%, а при 11,0 В – до 95%.

Низкое напряжение провоцирует нестабильную работу CAN-шины, по которой передаются данные между ЭБУ и сканером. При 10,5–11,2 В наблюдаются задержки в передаче пакетов, ошибки контрольной суммы и самопроизвольные разрывы соединения. В автомобилях с старшими версиями CAN (например, CAN FD) чувствительность к просадкам напряжения выше из-за более высокой тактовой частоты.

Сульфатация пластин аккумулятора – частая причина хронического недозаряда. Даже при исправном генераторе сульфатированная батарея не держит напряжение выше 12,2 В на холостых оборотах, что недостаточно для стабильной работы OBD2. Проверка внутреннего сопротивления аккумулятора мультиметром в режиме нагрузки (ток 100 А) должна показывать падение не более 0,5 В за 10 секунд.

В автомобилях с системой Start-Stop просадки напряжения при запуске двигателя могут достигать 8–9 В на доли секунды. Если аккумулятор не справляется с нагрузкой, ЭБУ фиксирует ошибку U1000 (потеря связи с диагностическим интерфейсом) или P0562 (низкое напряжение бортовой сети). В таких случаях сканер либо не подключается вовсе, либо обрывает сессию через 5–15 секунд.

Некоторые адаптеры OBD2 (особенно бюджетные модели на чипах ELM327 v1.5) имеют собственный порог минимального напряжения 11,0 В. При более низких значениях они перезагружаются или выдают ложные ошибки. Для проверки используйте лабораторный блок питания: подайте напряжение 11,5 В и наблюдайте за стабильностью связи. Если адаптер работает, проблема в аккумуляторе.

В холодное время года напряжение заряженного аккумулятора падает на 0,1–0,2 В на каждые 10°C ниже нуля. При температуре -20°C даже исправная батарея может выдавать 11,7–11,9 В без нагрузки, что критично для OBD2. Перед диагностикой прогрейте автомобиль до рабочей температуры или используйте внешний источник питания с напряжением 13,5–14,0 В.

Для диагностики просадок напряжения подключите осциллограф к клеммам аккумулятора и запустите двигатель. Нормальное падение напряжения при прокрутке стартера – не более 2 В от номинала. Если просадка превышает 3 В, аккумулятор или стартер требуют замены. Также проверьте падение напряжения на силовых проводах: разница между клеммами аккумулятора и контактами ЭБУ не должна превышать 0,2 В.

Временное решение – подключение внешнего источника питания через прикуриватель или напрямую к аккумулятору. Используйте стабилизатор с током не менее 5 А и защитой от перенапряжения. Однако это не устраняет первопричину: замените аккумулятор, если его емкость упала ниже 70% от номинала, или проверьте генератор на предмет недозаряда (выходное напряжение должно быть 13,8–14,4 В при работающем двигателе).
