Как разобрать зеркало соренто прайм

Зеркало заднего вида Kia Sorento Prime (2015–2023 гг.) – сложный узел с электрорегулировками, подогревом и часто интегрированным датчиком дождя. Разборка требует точности: стандартный набор инструментов (отвёртки TORX T15/T20, пластиковые лопатки, мультиметр) и знание слабых мест конструкции. Основные причины демонтажа – замена стекла, ремонт мотор-редуктора, восстановление проводки или установка камеры. В 70% случаев проблемы возникают из-за окисления контактов в разъёме на 8 пинов или износа шестерён привода.

Перед началом отключите аккумулятор: зеркало подключено к CAN-шине, и случайное замыкание может вызвать ошибки в бортовом компьютере. Работайте при температуре выше +10°C – пластиковые защёлки корпуса становятся хрупкими на морозе. Запоминайте последовательность действий: неправильная сборка приводит к люфту крепления или некорректной работе датчика освещённости. Для моделей с автозатемнением (опция в комплектациях Premium) дополнительно потребуется отсоединить сенсорный блок на обратной стороне.

Внутреннее зеркало фиксируется на кронштейне двумя скрытыми винтами под заглушками и защёлками по периметру. Внешние зеркала снимаются через дверную карту: сначала демонтируйте облицовку, затем отсоедините разъём питания (внимание на фиксатор – ломается при сильном нажатии). При замене стекла используйте оригинальные детали (артикул 91520-D4000 для левого, 91530-D4000 для правого) – аналоги часто не совпадают по геометрии крепления или углу обзора.

Необходимые инструменты для снятия зеркала без повреждений

Для аккуратного демонтажа зеркала Kia Sorento Prime потребуется набор специализированных инструментов, минимизирующих риск царапин, сколов или деформации пластиковых элементов. Основной комплект включает:

• Пластиковые монтажные лопатки (2–3 шт.) с тонкими заостренными концами – для поддевания защелок без повреждения облицовки. Рекомендуются модели из нейлона или поликарбоната толщиной 2–3 мм.
• Набор отверток Torx (T10, T15, T20) – для откручивания винтов крепления зеркала к двери. Обязательно наличие магнитного наконечника, чтобы предотвратить падение крепежа в полость двери.
• Крючок для снятия клипс (например, Lisle 57750) – для извлечения пластиковых фиксаторов без их разрушения. Подходит для клипс диаметром 6–8 мм, используемых в конструкции Sorento Prime.

Дополнительные приспособления ускорят процесс и защитят лакокрасочное покрытие. Используйте:

1. Малярный скотч шириной 25–50 мм – для временной фиксации отсоединенных проводов и защиты кромок двери от случайных ударов инструментом.
2. Резиновый молоток (весом 200–300 г) – для осторожного выбивания тугих защелок, если пластиковые лопатки не справляются. Удары наносите через деревянную проставку.
3. Мультиметр с тонкими щупами – для проверки целостности электропроводки подогрева и электрорегулировки перед отключением разъемов.

Избегайте металлических отверток и грубых рычагов – они гарантированно повредят пластиковые направляющие или сломают защелки. Для работы с электрическими разъемами используйте только диэлектрические инструменты (например, пассатижи с изолированными ручками). Храните снятые крепежные элементы в магнитной коробке или пластиковом лотке с ячейками, чтобы не потерять мелкие детали.

Как отсоединить электропроводку и разъемы зеркала

Перед началом отключения электропроводки убедитесь, что зажигание автомобиля выключено, а ключ извлечен из замка. На моделях Kia Sorento Prime (2018–2023) зеркало подключается через два основных разъема: 6-контактный для питания и управления электрохромным покрытием и 4-контактный для датчика дождя/освещенности. Расположены они за пластиковой накладкой лобового стекла, ближе к центру.

Для доступа к разъемам снимите декоративную крышку зеркала, поддев её пластиковым монтажным лопаткой в нижней части. Крышка фиксируется на защелках, поэтому не прилагайте чрезмерных усилий – риск повредить пластик высок. После снятия крышки откроется доступ к жгуту проводов, закрепленному на металлическом кронштейне зеркала.

Разъемы удерживаются пластиковыми фиксаторами. На 6-контактном разъеме фиксатор расположен сверху – нажмите на него большим пальцем, одновременно потянув разъем на себя. На 4-контактном разъеме фиксатор сбоку: сдвиньте его в сторону указательным пальцем, затем отсоедините. Если разъем не поддается, проверьте наличие дополнительных защелок или скрытых креплений.

При отсоединении разъемов избегайте резких рывков – провода могут быть хрупкими, особенно в местах пайки. Если разъем «закис», используйте силиконовую смазку или WD-40, нанеся её на контакты и подождав 2–3 минуты. Не применяйте металлические инструменты для поддевания – риск короткого замыкания или повреждения изоляции.

После отсоединения разъемов закрепите жгут проводов на кронштейне с помощью пластиковой стяжки или изоленты, чтобы он не мешал при дальнейшей разборке. Проверьте состояние контактов: окисление или грязь могут стать причиной некорректной работы зеркала после сборки. При необходимости очистите их спиртовой салфеткой или мелкозернистой наждачной бумагой (для сильных загрязнений).

Если зеркало оснащено подогревом, дополнительный 2-контактный разъем (обычно белого или серого цвета) расположен с обратной стороны корпуса. Он отсоединяется аналогично – нажатием на фиксатор. Перед сборкой убедитесь, что все разъемы сухие и не имеют механических повреждений, иначе возможны сбои в работе электроники.

Демонтаж облицовки дверцы для доступа к креплениям зеркала

Перед началом работ отключите аккумулятор автомобиля, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Облицовка дверцы Kia Sorento Prime крепится на пластиковых клипсах и винтах, скрытых под декоративными заглушками. Основные точки фиксации расположены по периметру панели: две клипсы в нижней части, три – вдоль переднего края и одна – у дверной ручки.

Для снятия заглушек используйте пластиковую лопатку или отвёртку с плоским жалом, обёрнутую изолентой. Подденьте заглушку у дверной ручки с нижней стороны – здесь скрыт винт Torx T20. Аналогичные заглушки находятся в нише подлокотника и на нижнем торце облицовки. После удаления заглушек выкрутите все винты, включая два самореза под динамиком (если он установлен).

После удаления всех винтов аккуратно потяните облицовку на себя, начиная с нижнего угла. Клипсы могут удерживаться плотно – не прилагайте чрезмерных усилий, чтобы не сломать фиксаторы. Если панель не поддаётся, проверьте наличие скрытых винтов или защёлок в районе бокового зеркала. На некоторых модификациях здесь установлен дополнительный саморез под резиновым уплотнителем.

Отсоедините электрические разъёмы от кнопок стеклоподъёмника и зеркала (если предусмотрено управление с двери). Для этого нажмите на фиксаторы разъёмов и потяните их в сторону. Провода аккуратно отведите в сторону, чтобы не повредить изоляцию. Облицовка теперь полностью свободна – уберите её в безопасное место, избегая натяжения проводки.

Перед демонтажем зеркала осмотрите металлический каркас дверцы: крепёжные болты зеркала расположены за пластиковой накладкой. На Kia Sorento Prime используются три болта M6 с головкой Torx T30. Если зеркало оснащено подогревом или электроприводом, отключите соответствующий разъём, расположенный под накладкой.

Снятие фиксирующих болтов и защелок зеркала

Начните с отсоединения электрического разъема, если зеркало оснащено подогревом или электрорегулировкой. Для этого аккуратно подденьте фиксатор плоской отверткой с шириной лезвия не более 5 мм, чтобы не повредить пластиковые выступы. Основные крепежные болты расположены под декоративной накладкой – снимите её, поддев по периметру тонким пластиковым инструментом (например, медиатором для гитары). В большинстве моделей Kia Sorento Prime используются болты Torx T20 или T25; подготовьте соответствующую биту с удлинителем, так как доступ к нижнему болту ограничен.

Защелки удерживают зеркало на металлическом кронштейне кузова – их три: две боковые и одна верхняя. Чтобы освободить их, возьмите зеркало за корпус обеими руками и потяните на себя с усилием около 15–20 кг, одновременно покачивая из стороны в сторону. Не прилагайте силу к стеклу – используйте только пластиковый корпус. Если защелки не поддаются, прогрейте их строительным феном (температура 60–70°C) в течение 30 секунд, чтобы размягчить пластик. После снятия осмотрите резиновые уплотнители защелок на предмет трещин – при необходимости замените их перед обратной установкой.

Отделение зеркального элемента от корпуса

Перед началом работы отключите электропитание зеркала, если оно оснащено подогревом или электрорегулировкой. Для моделей Kia Sorento Prime 2020–2023 годов используйте пластиковый шпатель с тонким лезвием (толщиной не более 1 мм) или специальную лопатку для демонтажа автомобильных панелей. Вставьте инструмент в зазор между зеркальным элементом и корпусом в нижней части, где расположены фиксирующие защелки – их три: две по бокам и одна сверху.

Основная сложность – защелки из хрупкого пластика ABS, склонного к растрескиванию при чрезмерном усилии. Начинайте с нижней защелки, аккуратно поддевая корпус вверх, пока не услышите характерный щелчок. Затем переходите к боковым: удерживайте зеркало одной рукой, а второй отжимайте корпус по направлению к центру. Избегайте рывков – равномерное давление предотвратит повреждение крепежных выступов.

• Для зеркал с подогревом: отсоедините разъем питания, расположенный под зеркальным элементом. Он зафиксирован защелкой – нажмите на нее пальцем и потяните разъем вниз.
• Если зеркало не поддается: прогрейте корпус феном (температура 60–70°C) в течение 30–40 секунд. Это размягчит пластик и снизит риск поломки защелок.
• Не используйте металлические инструменты – они оставляют царапины на хромированных элементах и могут повредить проводку.

После освобождения всех защелок зеркальный элемент останется висеть на двух проводах (если есть электрорегулировка) или на клеевой основе (для базовых моделей). В первом случае отсоедините разъемы, потянув их строго по оси – не допускайте перекосов. Во втором – осторожно отделите элемент от корпуса, прилагая усилие параллельно плоскости стекла. Остатки клея удалите изопропиловым спиртом (концентрация 90% и выше).

Проверьте состояние резиновой прокладки между зеркалом и корпусом. Если она деформирована или потеряла эластичность, замените ее перед обратной сборкой – артикул оригинальной прокладки для Sorento Prime: 91531-D4000. Храните зеркальный элемент на мягкой поверхности, избегая контакта с абразивными материалами.

Проверка состояния уплотнителей и механизмов регулировки

После демонтажа зеркала осмотрите резиновые уплотнители по периметру корпуса и на стыке с кронштейном. Ищите трещины, разрывы или деформации – даже микроповреждения приводят к попаданию влаги и пыли внутрь механизма. Особое внимание уделите зонам крепления к стеклу: здесь уплотнитель часто истирается из-за вибрации. Если резина потеряла эластичность или покрылась белым налётом (признак старения), замените её на аналог с маркировкой EPDM – материал устойчив к ультрафиолету и перепадам температур. Для проверки герметичности надавите на уплотнитель пальцем: качественный элемент должен быстро восстанавливать форму без остаточной деформации.

Механизмы регулировки тестируйте вручную, перемещая зеркало в крайние положения по вертикали и горизонтали. Скрипы, заедания или неравномерный ход указывают на износ шестерён редуктора или загрязнение направляющих. Снимите пластиковую крышку привода (обычно фиксируется на защёлках) и осмотрите зубчатые колёса: следы металлической стружки на дне корпуса – признак абразивного износа. Смажьте механизм консистентной смазкой Molykote EM-30L или её аналогом, избегая попадания на электрические контакты. Если регулировка «проседает» под собственным весом зеркала, проверьте пружины фиксации – их ослабление требует замены всего узла.

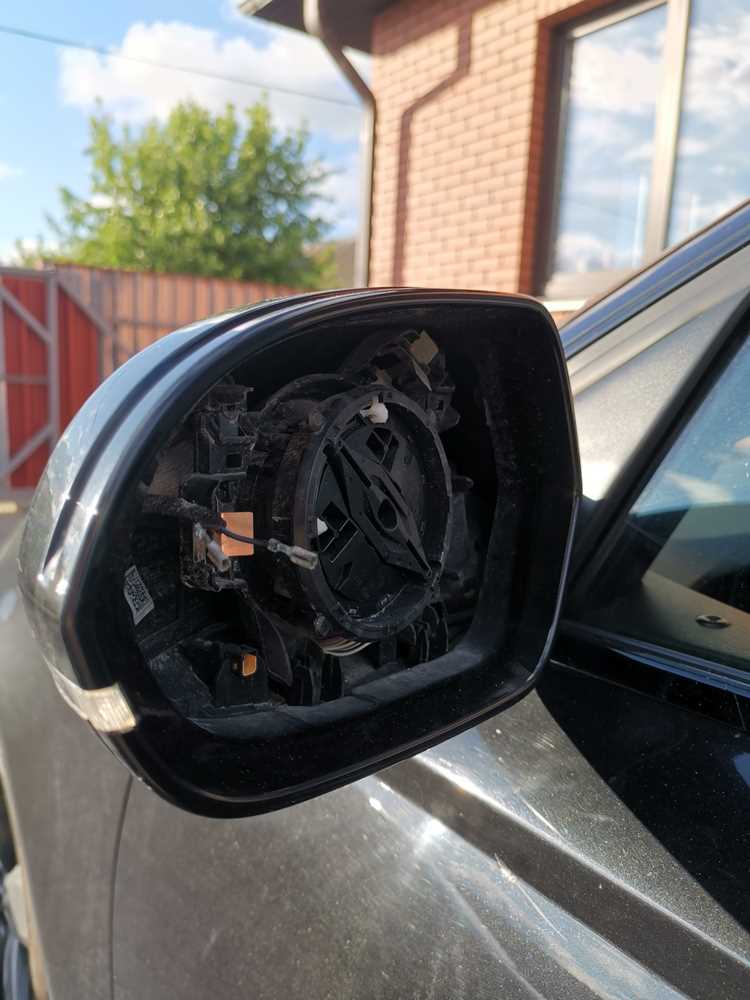

Обратная сборка зеркала после ремонта или замены деталей

Перед началом сборки убедитесь, что все заменённые элементы – мотор привода, нагревательный элемент, датчики или корпус – соответствуют оригинальным параметрам. Некорректные детали могут вызвать сбои в работе или повреждение электропроводки. Проверьте наличие всех крепёжных винтов: для зеркала Kia Sorento Prime 2018–2023 гг. требуется 4 самореза типа T20 (длина 8 мм) и 2 винта M4 для фиксации корпуса к кронштейну.

Установите на место внутреннюю пластиковую рамку, совместив её выступы с пазами на корпусе. Если рамка не садится плотно, проверьте отсутствие заусенцев на пластике – их можно удалить мелкозернистой наждачной бумагой (P600). При сборке с электроприводом сначала закрепите мотор в посадочном гнезде, затем подключите разъём питания, избегая перекручивания проводов. Для моделей с автозатемнением подсоедините датчик освещённости к шлейфу, убедившись в правильной полярности.

При установке зеркального элемента зафиксируйте его зажимами, начиная с нижней кромки. Надавите равномерно по периметру, пока не услышите характерный щелчок – это сигнал о правильной посадке. Если зеркало крепится на клей, используйте двухкомпонентный состав для автомобильных стекол (например, 3M 08690) и выдержите 12 часов до полной полимеризации. Избегайте контакта клея с отражающим слоем.

Подключите электропроводку, следуя цветовой маркировке: красный – питание (+12 В), чёрный – масса, жёлтый – сигнал от датчика дождя (если есть). Для проверки работоспособности включите зажигание и активируйте функции зеркала через бортовой компьютер. Если мотор не реагирует, прозвоните цепь мультиметром – сопротивление обмотки должно быть в пределах 5–10 Ом.

Закрепите корпус зеркала на кронштейне, используя динамометрическую отвёртку. Момент затяжки винтов M4 – 2,5–3 Н·м. Превышение этого значения может привести к деформации пластика или растрескиванию крепёжных ушек. После фиксации проверьте отсутствие люфта, покачав зеркало в горизонтальной и вертикальной плоскостях.

Установите декоративную накладку, совместив её с пазами на двери. Если накладка не встаёт на место, проверьте положение уплотнительной резинки – она должна быть равномерно распределена по периметру. Для моделей с подогревом убедитесь, что контакты нагревательного элемента не касаются металлических частей корпуса, иначе возможен короткий замыкание.

После сборки отрегулируйте положение зеркала вручную, затем проверьте работу электропривода. Угол поворота должен составлять не менее 15° в каждую сторону. Если зеркало не фиксируется в крайних положениях, отрегулируйте концевые выключатели мотора, подкрутив винты на плате управления (доступны через технологическое отверстие в корпусе).

Завершите сборку установкой заглушек на винты и протиркой зеркальной поверхности спиртовой салфеткой. Избегайте использования абразивных чистящих средств – они повреждают защитное покрытие. Для проверки герметичности нанесите тонкий слой силиконового герметика по периметру стыка корпуса с дверью, если ранее наблюдались протечки.

Типичные ошибки при разборке и способы их избежать

Первая ошибка – игнорирование последовательности снятия крепежа. В зеркале Соренто Прайм защелки и винты расположены асимметрично: верхние фиксаторы часто ломаются при попытке отсоединить нижнюю часть первым. Начинайте с боковых заглушек, затем переходите к центральному винту под заглушкой. Используйте пластиковый съемник для защелок – металлический инструмент оставляет царапины на пластике.

Вторая распространенная проблема – чрезмерное усилие при отсоединении электрических разъемов. Штекеры питания датчиков дождя и подогрева хрупкие: их контакты гнутся при рывке. Нажмите на фиксатор пальцем, затем потяните разъем строго по оси. Если сопротивление сильное, проверьте наличие дополнительных защелок – в 30% случаев они скрыты под резиновым уплотнителем.

Третья ошибка – демонтаж зеркала без отключения аккумулятора. Даже при выключенном зажигании цепи датчиков остаются под напряжением. Это приводит к срабатыванию ошибок в бортовом компьютере или короткому замыканию при случайном касании проводов. Отсоединяйте минусовую клемму за 5 минут до начала работ – конденсаторы в цепи разрядятся.

Четвертая – пренебрежение маркировкой проводов. В зеркале Соренто Прайм используется 6-8 проводов разного сечения: перепутав их при обратной сборке, можно вывести из строя блок управления. Фотографируйте разъемы до отсоединения или используйте малярный скотч с номерами. Особое внимание уделите проводу датчика дождя – он тоньше остальных и часто обрывается.

Пятая ошибка – попытка снять зеркало без предварительного опускания стекла. В моделях 2018-2023 годов зеркало фиксируется на кронштейне, который упирается в верхнюю кромку двери. Опустите стекло на 10-15 см, иначе при демонтаже можно повредить уплотнитель или сорвать резьбу крепежа.

Шестая – использование неподходящих инструментов. Для винтов Torx T20 требуется бита с магнитным наконечником: обычная отвертка соскальзывает и срывает шлицы. Защелки зеркала ломаются при попытке поддеть их отверткой – применяйте только пластиковые лопатки шириной не менее 10 мм. Для труднодоступных мест подойдет гибкий удлинитель для бит.

Седьмая ошибка – игнорирование температурных условий. При температуре ниже +5°C пластик становится хрупким: защелки ломаются даже при аккуратном демонтаже. Если работы проводятся в холодном помещении, прогрейте зеркало строительным феном до +20°C в течение 2-3 минут. Избегайте прямого нагрева стекла – оно может треснуть.

Восьмая – сборка без проверки функционала. После установки зеркала включите зажигание и протестируйте все функции: подогрев, автозатемнение, датчики. Если подогрев не работает, проверьте контакт на разъеме – часто он смещается при сборке. Ошибка датчика дождя обычно связана с неправильно установленным уплотнителем, перекрывающим сенсор.
