Неправильно отрегулированные фары на ВАЗ 2107 снижают видимость на 30–40% и ослепляют встречных водителей уже на расстоянии 50 метров. Заводская настройка рассчитана на пустой багажник и одного водителя, но в реальных условиях смещение оптики неизбежно. Регулировка требуется после замены ламп, установки новых фар или ремонта подвески – даже небольшой удар по бамперу сбивает угол наклона на 1–2°.
Для точной настройки понадобятся: ровная площадка длиной 7,5 метров, вертикальная стена с разметкой, рулетка, отвёртка с крестовым шлицем и ключ на 10. Оптимальное давление в шинах – 1,8 атм, топливный бак должен быть заполнен наполовину. Регулировочные винты расположены на задней стороне блок-фары: верхний отвечает за вертикальное смещение, боковой – за горизонтальное. Один оборот винта изменяет угол светового пучка на 0,5°.
Перед началом работ проверьте целостность отражателей и герметичность фар – трещины или запотевание искажают световой поток. Лампы должны быть одной мощности (стандарт – 55 Вт для ближнего света). Если на стекле фары есть сколы или помутнения, замените её – восстановление полировкой даёт временный эффект и снижает яркость на 15–20%.
Подготовка автомобиля и рабочего места перед регулировкой
Перед началом регулировки фар на ВАЗ 2107 убедитесь, что давление в шинах соответствует норме: 1,7 кгс/см² для передних и 1,9 кгс/см² для задних колес. Неравномерное давление исказит геометрию кузова и повлияет на точность настройки. Проверьте уровень топлива – бак должен быть заполнен на 50–70%, чтобы масса автомобиля приближалась к эксплуатационной.
Очистите фары от грязи и пыли, используя мягкую ткань и спиртовой раствор. Загрязнения на рассеивателе снижают светопропускание до 30%, что делает регулировку бессмысленной. Осмотрите уплотнители фар – трещины или деформации приведут к попаданию влаги и искажению светового пучка.
Выберите ровную площадку с вертикальной стеной или экраном на расстоянии 5 метров от переднего бампера. Поверхность должна быть горизонтальной – уклон более 1° сместит световой пучок на 2–3 см на расстоянии 10 метров. Измерьте высоту центра фар от земли: для ВАЗ 2107 она составляет 600 мм ± 10 мм.
Проверьте работоспособность регулировочных винтов фар. На моделях с галогенными лампами винты расположены сверху и сбоку корпуса. Нанесите на резьбу проникающую смазку (например, WD-40) за 10 минут до работы – коррозия может заблокировать механизм. Если винт не проворачивается, не прилагайте усилие более 2 Н·м, чтобы не сорвать резьбу.
Установите автомобиль перпендикулярно стене, выровняв колеса по прямой. Используйте строительный уровень или лазерный нивелир для контроля положения кузова. Расстояние от переднего бампера до стены должно быть точно 5 метров – отклонение на 10 см сместит световой пучок на 2 см в горизонтальной плоскости.
Подготовьте инструменты: крестовую отвертку с магнитным наконечником (длина стержня не менее 150 мм), рулетку с миллиметровой шкалой, маркер для разметки экрана и динамометрический ключ (если требуется затяжка винтов с усилием). Для проверки света используйте люксметр или замените его смартфоном с приложением для измерения освещенности (погрешность ±5%).
Отключите дополнительные источники света в помещении или на улице. Даже слабое освещение (50 люкс) снижает контрастность светового пятна на экране, затрудняя визуальную оценку. Если регулировка проводится на открытой площадке, выберите время суток с минимальной освещенностью – утро или вечер без прямого солнечного света.
Проверка состояния фар и необходимых инструментов
Перед регулировкой фар на ВАЗ 2107 оцените их текущее состояние. Осмотрите рассеиватели на наличие трещин, помутнений или сколов – даже мелкие дефекты искажают световой пучок. Проверьте герметичность фар: попадание влаги внутрь приводит к запотеванию и коррозии отражателя. Если обнаружены повреждения, замените блок-фару целиком – ремонт отдельных элементов неэффективен.
Обратите внимание на крепления фар. Ослабленные болты или треснувшие кронштейны вызывают смещение оптики при движении. Затяните крепежные элементы с моментом 8–12 Н·м, используя динамометрический ключ. При деформации металлических деталей замените их на новые – заводские артикулы: 2101-3711010 (правая фара), 2101-3711011 (левая).
Проверьте работоспособность ламп. На ВАЗ 2107 используются лампы H4 мощностью 60/55 Вт. Перегоревшие или потемневшие лампы снижают яркость на 30–50%. Замените их парами, даже если неисправна только одна – разница в светоотдаче ухудшает видимость. Для замены потребуется отсоединить колодку проводов и повернуть патрон против часовой стрелки на 45°.
- Ключ на 10 мм – для регулировочных винтов и крепления фар.
- Крестовая отвертка – для снятия облицовки радиатора (при необходимости доступа к винтам).
- Динамометрический ключ – для точной затяжки крепежа.
- Рулетка или линейка – для измерения расстояния до экрана (5 м).
- Уровень (пузырьковый или лазерный) – для выравнивания автомобиля.
- Мультиметр – для проверки напряжения на клеммах ламп (должно быть 12,8–13,2 В).
Очистите оптику от грязи и налета. Используйте мягкую ткань и спиртовой раствор (изопропиловый спирт 70%) – абразивные средства царапают пластик. Для удаления въевшейся грязи примените полировочную пасту (например, 3M 09375) с войлочным кругом. После очистки проверьте равномерность светораспределения: включите ближний свет и оцените границу светового пятна на стене – она должна быть четкой, без размытых зон.

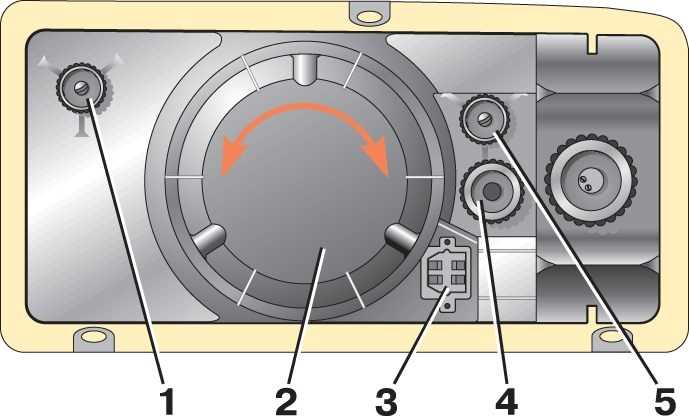

Проверьте регулировочные винты. На ВАЗ 2107 они расположены сверху и сбоку фары. Вращение верхнего винта изменяет вертикальный угол наклона, бокового – горизонтальный. Если винты проворачиваются с усилием или заедают, смажьте их силиконовой смазкой (например, WD-40 Specialist). При износе резьбы замените винты на новые (артикул 2101-3711020).
Подготовьте площадку для регулировки. Выберите ровную поверхность с вертикальной стеной или экраном. Автомобиль должен стоять перпендикулярно стене на расстоянии 5 м. Давление в шинах доведите до нормы (1,7 атм для передних, 1,9 атм для задних). Загрузите багажник грузом 75 кг – это имитирует вес водителя и пассажира. Покачайте кузов, чтобы стабилизировать подвеску.
Проверьте электрические соединения. Окисленные контакты в колодках проводов снижают напряжение на лампах. Зачистите клеммы мелкозернистой наждачной бумагой (P800) и обработайте токопроводящей смазкой (например, Molykote HSC Plus). Убедитесь, что предохранитель F11 (8 А) в монтажном блоке исправен – его перегорание приводит к отключению ближнего света.
Разметка экрана или стены для точной настройки света
Для разметки используйте ровную вертикальную поверхность на расстоянии 5 метров от переднего бампера ВАЗ 2107. Оптимальная высота стены – не менее 1,5 метра, ширина – 2 метра. Перед началом работ проверьте давление в шинах (должно соответствовать норме для модели) и убедитесь, что автомобиль не загружен. На стене отметьте центр машины: проведите вертикальную линию, совпадающую с осевой симметрией автомобиля, используя отвес или лазерный уровень.
Начертите горизонтальную линию на уровне центров фар. Для ВАЗ 2107 это расстояние от земли составляет 600–650 мм в зависимости от года выпуска и типа подвески. Если точные данные неизвестны, измерьте высоту от пола до середины рассеивателя фары и перенесите это значение на стену. Отклонение в 10 мм не критично, но превышение 20 мм потребует корректировки.
От центральной вертикальной линии отложите по 500 мм в каждую сторону – это центры фар. Проведите через эти точки две дополнительные вертикальные линии. Для проверки симметрии измерьте расстояние между метками: оно должно совпадать с межцентровым расстоянием фар на автомобиле (936 мм для ВАЗ 2107). При несовпадении перепроверьте разметку или геометрию кузова.
Ниже горизонтальной линии центров фар начертите вторую горизонтальную линию на 75 мм ниже первой. Это контрольная точка для проверки светотеневой границы ближнего света. Для дальнего света разметка не требуется – его настройка сводится к совмещению светового пятна с центром фары. При работе с галогенными лампами H4 учитывайте, что ближний и дальний свет регулируются одним винтом.
| Параметр | Значение | Допуск |
|---|---|---|
| Расстояние от стены до автомобиля | 5 м | ±50 мм |
| Высота центров фар от земли | 600–650 мм | ±20 мм |
| Межцентровое расстояние фар | 936 мм | ±5 мм |
| Смещение светотеневой границы вниз | 75 мм | ±10 мм |
Для разметки используйте малярный скотч шириной 20–30 мм и маркер с тонким стержнем. Избегайте мела или карандаша – линии должны быть контрастными и не стираться при корректировке. Если стена неровная, закрепите на ней лист фанеры или ДВП размером 1,5×2 м. При настройке в темное время суток обеспечьте равномерное освещение стены, чтобы избежать искажений при визуальной оценке светового пятна.

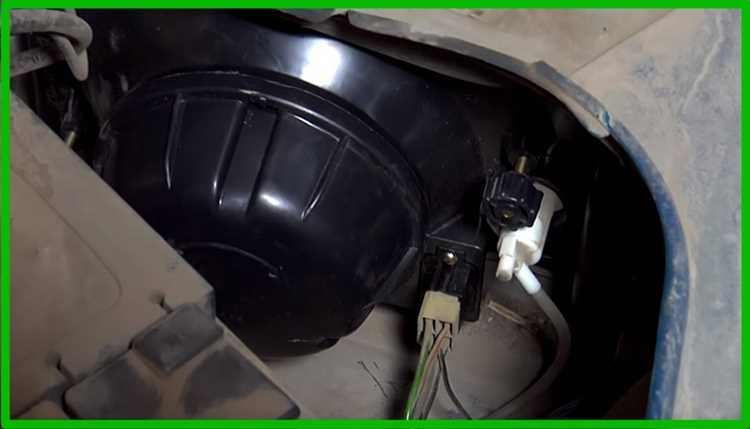

Регулировка вертикального и горизонтального положения фар
Для точной настройки фар ВАЗ 2107 потребуется ровная площадка длиной не менее 7,5 метров и вертикальная стена или экран с нанесенной разметкой. Оптимальное расстояние от автомобиля до стены – 5 метров. Перед началом работ проверьте давление в шинах и убедитесь, что в багажнике нет лишнего груза, так как это влияет на угол наклона кузова.
На стене отметьте горизонтальную линию на уровне центров фар (для ВАЗ 2107 это примерно 600 мм от земли) и две вертикальные линии, соответствующие центрам каждой фары. Расстояние между вертикальными линиями должно составлять 1180 мм – это стандартное межцентровое расстояние фар на данной модели. Нанесите дополнительную горизонтальную линию на 75 мм ниже основной для контроля наклона светового пучка.
Включите ближний свет и закройте одну из фар плотной тканью или картоном. Регулировку проводите поочередно для каждой фары. На ВАЗ 2107 вертикальное положение настраивается винтом, расположенным сверху фары под декоративной накладкой. Вращайте его по часовой стрелке, чтобы поднять световой пучок, против – чтобы опустить. Граница света должна совпадать с нижней горизонтальной линией на стене.
Горизонтальная регулировка осуществляется боковым винтом, который находится с внутренней стороны фары рядом с указателем поворота. Поворот винта по часовой стрелке смещает пучок вправо, против – влево. Верхняя граница светового пятна должна располагаться на уровне основной горизонтальной линии, а резкий переход света и тени – совпадать с вертикальной линией центра фары.
После первичной настройки проверьте симметричность световых пятен. Разница в положении границ света между левой и правой фарой не должна превышать 20 мм на расстоянии 5 метров. Если разница больше, повторите регулировку, уделяя внимание точности совмещения с контрольными линиями. Избегайте чрезмерного подъема пучка – это ослепляет встречных водителей.
Для проверки дальнего света включите его и убедитесь, что яркое пятно находится строго по центру вертикальных линий. Если оно смещено, откорректируйте положение рефлектора с помощью тех же винтов, но с учетом того, что дальний свет должен быть направлен параллельно дороге. Настройка считается завершенной, если при включении ближнего света на стене образуется четкая «галочка» с резким переходом в темную зону.
После регулировки зафиксируйте винты контргайками, чтобы исключить самопроизвольное смещение. Повторите процедуру через 100–150 км пробега, так как пружины подвески могут изменить угол наклона кузова. Для точности используйте только исправные лампы с одинаковой цветовой температурой и мощностью.
Проверка правильности настройки в темное время суток
Включите ближний свет и наблюдайте за распределением светового пятна. Верхняя граница должна быть четкой, горизонтальной и располагаться на уровне 50–70 см ниже центра фар (отсчет ведется от земли). Если линия размыта или поднимается выше 80 см, требуется повторная корректировка винтами вертикальной регулировки. Убедитесь, что свет не слепит водителей встречного транспорта – при правильной настройке граница должна уходить вправо на 1–1,5% от расстояния до стены.
- Левая фара: световое пятно смещено на 10–15 см вправо от вертикальной оси автомобиля.
- Правая фара: смещение составляет 20–25 см вправо для компенсации левостороннего движения.
- Разница в высоте между левой и правой фарой не должна превышать 2 см.
Проверьте дальний свет: при его включении пятно должно равномерно освещать дорогу на 100–120 метров без резких провалов или ярких пятен. Если дальний свет бьет вверх или в сторону, отрегулируйте его отдельно – на ВАЗ 2107 для этого предусмотрены дополнительные винты на корпусе фары. Обратите внимание на симметрию: расхождение лучей более чем на 5° свидетельствует о деформации отражателя или неисправности лампы.
Для точной оценки используйте лист белой бумаги формата А3, закрепленный на стене на высоте 60 см от земли. Отметьте на нем горизонтальную линию и вертикальные оси, соответствующие центрам фар. При включенном ближнем свете граница должна проходить строго по линии, а световые пятна – симметрично расходиться вправо. Если бумага не доступна, воспользуйтесь мелом или малярным скотчем для разметки.
Протестируйте настройку в движении. На скорости 40–50 км/ч на неосвещенной дороге свет должен освещать полосу шириной 3–4 метра перед автомобилем, не захватывая обочину или встречную полосу. При встрече с другим автомобилем граница ближнего света должна опускаться, исключая ослепление. Если этого не происходит, проверьте угол наклона фар – на ВАЗ 2107 он регулируется винтом с шагом 0,5°.
Обратите внимание на боковое освещение. При повороте руля на 90° свет должен захватывать зону радиусом 5–7 метров от переднего бампера. Если освещение недостаточное, увеличьте угол наклона фар на 1–2°, но не более – иначе пострадает дальность видимости. Для проверки используйте статичные объекты (столбы, деревья) на расстоянии 10–15 метров от дороги.
Завершите проверку осмотром фар на предмет паразитных засветок. Световые пятна выше горизонтальной границы, блики на капоте или крыльях указывают на трещины в рассеивателе или загрязнение отражателя. В таких случаях регулировка не поможет – требуется замена или полировка оптики. После всех манипуляций зафиксируйте положение регулировочных винтов контргайками и повторите тест через 50–100 км пробега для учета возможной просадки подвески.
