Как перебрать карбюратор ваз 2107

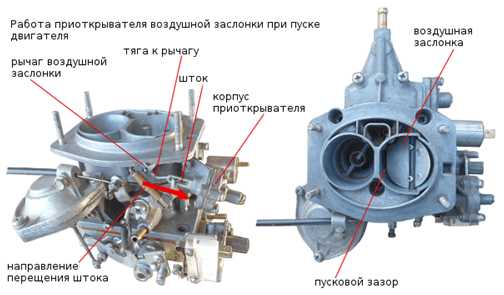

Карбюратор ДААЗ 2107-1107010 – ключевой узел системы питания двигателя ВАЗ 2107, отвечающий за приготовление топливно-воздушной смеси. Его неисправности проявляются в виде провалов при разгоне, нестабильных оборотов холостого хода, повышенного расхода топлива или затруднённого запуска. Чаще всего проблемы возникают из-за засорения жиклёров, износа прокладок или нарушения регулировок. Ремонт своими руками возможен при наличии базового набора инструментов и точного соблюдения последовательности действий.

Перед началом работ подготовьте набор отвёрток (крестовые и плоские), ключи на 8, 10, 13 и 14 мм, очиститель карбюратора (например, ABRO CC-220), ремонтный комплект прокладок (артикул 2107-1107010-20) и новые жиклёры (если требуется замена). Демонтаж карбюратора начинайте с отсоединения троса подсоса, шлангов вакуумного регулятора опережения зажигания и топливопровода. Открутите четыре гайки крепления к впускному коллектору ключом на 13 мм – карбюратор снимается вместе с теплоизоляционной прокладкой.

Разборку проводите на чистой поверхности. Снимите крышку карбюратора, открутив пять винтов крепления, затем извлеките поплавок и игольчатый клапан. Проверьте состояние поплавка на герметичность – погрузите его в горячую воду: появление пузырьков указывает на трещины. Жиклёры продувайте только сжатым воздухом или очистителем – проволока или иглы оставляют царапины, нарушающие калибровку. Особое внимание уделите распылителю ускорительного насоса (артикул 2107-1107320) – его засорение вызывает провалы при резком нажатии на педаль газа.

Сборку выполняйте в обратной последовательности, заменив все прокладки. Установите новую теплоизоляционную прокладку между карбюратором и коллектором – её деформация приводит к подсосу воздуха. После монтажа отрегулируйте уровень топлива в поплавковой камере (должен быть 6,5±0,25 мм от края камеры до поверхности бензина) и холостой ход (винтом количества выставьте 850–900 об/мин). Проверьте работу двигателя на всех режимах – отсутствие рывков и стабильные обороты подтвердят правильность ремонта.

Какие инструменты и материалы понадобятся для разборки карбюратора

Для разборки карбюратора ВАЗ 2107 потребуется набор специализированных инструментов, без которых невозможно качественно выполнить работу. Основной комплект включает:

• Отвёртки с плоским и крестовым шлицем (размеры 3, 5 и 7 мм) – для винтов крышки, жиклёров и регулировочных элементов.
• Ключи накидные или рожковые на 8, 10, 12 и 13 мм – для гаек крепления карбюратора к впускному коллектору и демонтажа топливных шлангов.
• Пассатижи с узкими губками – для снятия стопорных колец и пружинных зажимов.
• Шестигранники на 5 и 6 мм – для регулировочных винтов качества и количества смеси.
• Съёмник для топливных жиклёров (или тонкая проволока диаметром 0,8–1 мм) – чтобы извлечь жиклёры без повреждений.

Дополнительно понадобятся расходные материалы и вспомогательные средства. В их числе:

• Новый комплект прокладок (верхняя, нижняя и под теплоизоляционную проставку) – артикул 2107-1107010-20 для ремкомплекта.
• Бензостойкий герметик (например, ABRO Grey 999) – для герметизации стыков при сборке.
• Очиститель карбюратора (Hi-Gear HG3201 или аналог) – для промывки деталей от смолистых отложений.
• Медицинский шприц на 20 мл с иглой – для точечной очистки каналов и жиклёров.
• Ветошь без ворса (или салфетки из микрофибры) – чтобы избежать попадания волокон в каналы.

Для диагностики и точной настройки после разборки пригодятся:

1. Вакуумный насос с манометром (до 0,5 атм) – проверка герметичности игольчатого клапана и диафрагмы ускорительного насоса.
2. Штангенциркуль (точность 0,1 мм) – замер диаметров жиклёров при подборе замены.
3. Мультиметр – проверка сопротивления электромагнитного клапана (норма 70–100 Ом).
4. Набор щупов (0,05–1 мм) – регулировка зазоров дроссельных заслонок.

Рабочее место должно быть оборудовано тисками с мягкими губками (для фиксации корпуса карбюратора) и поддоном для сбора остатков топлива. Избегайте использования сжатого воздуха для продувки каналов – это может повредить калиброванные отверстия жиклёров. Для хранения мелких деталей удобны магнитные лотки или пластиковые контейнеры с ячейками.

Как правильно снять карбюратор с двигателя ВАЗ 2107

Перед началом работ отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание. Подготовьте инструменты: ключи на 8, 10, 13, 14, отвёртку с плоским жалом, пассатижи и ёмкость для слива топлива. Снимите воздушный фильтр вместе с корпусом, открутив три гайки на 10 и отсоединив шланг вентиляции картера. Отсоедините трос подсоса и тягу привода дроссельной заслонки, предварительно ослабив контргайки.

Слейте бензин из поплавковой камеры, отсоединив топливопровод от штуцера карбюратора ключом на 14. Подставьте ёмкость под шланг, чтобы избежать пролива топлива на двигатель. Отсоедините вакуумный шланг распределителя зажигания и шланг вентиляции картера, если они не были сняты ранее. Проверьте наличие дополнительных шлангов (например, от экономайзера), которые могут мешать демонтажу.

Открутите четыре гайки крепления карбюратора к впускному коллектору ключом на 13. Придерживайте карбюратор снизу, чтобы он не упал при снятии последней гайки. Аккуратно снимите его, избегая резких движений – прокладка между карбюратором и коллектором может прилипнуть. Осмотрите её на предмет повреждений; при необходимости замените на новую.

Закройте отверстие впускного коллектора чистой ветошью или специальной заглушкой, чтобы предотвратить попадание грязи и посторонних предметов. Проверьте состояние шпилек крепления карбюратора – при срыве резьбы или коррозии замените их. Очистите привалочную поверхность коллектора от остатков старой прокладки и масла, используя скребок или ацетон.

Уложите снятый карбюратор на чистую поверхность, избегая контакта с абразивными материалами. Промаркируйте все снятые шланги и провода, если планируете разбирать узел дальше – это упростит обратную сборку. Храните детали в закрытой таре, чтобы исключить попадание пыли в каналы и жиклёры.

Пошаговая разборка и очистка деталей карбюратора

Отсоедините карбюратор от впускного коллектора, открутив четыре гайки ключом на 13. Снимите шланги топливоподачи и вакуумного регулятора, предварительно ослабив хомуты отвёрткой. Запомните или сфотографируйте расположение шлангов – ошибка при сборке приведёт к подсосу воздуха. Промаркируйте провода микровыключателя и электромагнитного клапана, чтобы избежать путаницы при подключении.

Разберите верхнюю часть карбюратора, открутив пять винтов крепления крышки крестовой отвёрткой. Снимите крышку, аккуратно поддев её плоской отвёрткой – не повредите прокладку. Извлеките поплавок, вытащив ось тонкогубцами, затем снимите игольчатый клапан, открутив его ключом на 10. Проверьте поплавок на герметичность, погрузив в горячую воду: пузырьки укажут на трещины.

Демонтируйте жиклёры, используя отвёртку с шириной жала 3 мм. Основные топливные жиклёры (маркировка 150 для первичной камеры, 135 – для вторичной) и воздушные (170 и 150 соответственно) выкручиваются против часовой стрелки. Запомните их расположение – перепутав местами, нарушите смесеобразование. Продуйте жиклёры сжатым воздухом под давлением 4–6 бар, направляя струю в канал с обратной стороны.

Разберите корпус дроссельных заслонок, открутив два винта крепления оси вторичной камеры. Снимите заслонки, отметив их положение относительно корпуса – метки на оси и корпусе должны совпадать. Очистите каналы холостого хода и переходной системы растворителем 646 или ацетоном, используя ёршик диаметром 2 мм. Удалите нагар с кромок заслонок мелкозернистой наждачной бумагой (P1000), не задевая рабочую поверхность.

Промойте все детали в ультразвуковой ванне с чистящим раствором при температуре 50–60°C в течение 15 минут. Если ванны нет, замочите детали в керосине на 2 часа, затем протрите безворсовой салфеткой. Проверьте состояние прокладок: затвердевшие или повреждённые замените новыми (комплект прокладок для ВАЗ 2107 – артикул 2107-1107010-10). Соберите карбюратор в обратной последовательности, затягивая винты с моментом 1,5–2 Н·м.

Проверка и замена изношенных элементов карбюратора

Особое внимание уделите игольчатому клапану поплавковой камеры – износ его наконечника приводит к переливу топлива и повышенному расходу. Проверьте герметичность клапана, создав разрежение ртом через штуцер: если воздух проходит, замените деталь в сборе. Диаметр отверстия жиклеров (главного топливного – 1,35 мм, воздушного – 1,50 мм) измерьте калиброванной проволокой: отклонение более 0,02 мм требует замены. Оцените состояние дроссельных заслонок – зазор между кромкой и стенкой смесительной камеры не должен превышать 0,05 мм, иначе нарушится состав смеси.

Пружины диафрагм ускорительного насоса и экономайзера проверьте на остаточную упругость: при сжатии до 10 мм усилие должно составлять не менее 1,2 кгс для насоса и 0,8 кгс для экономайзера. Изношенные уплотнительные кольца (диаметр 8 мм, толщина 2 мм) замените на новые из маслостойкой резины – даже микротрещины вызывают подсос воздуха. Шариковый клапан ускорительного насоса (диаметр 2,5 мм) должен свободно перемещаться в гнезде без заеданий; при наличии люфта более 0,1 мм установите новый.

Сборка карбюратора и настройка основных параметров

Перед сборкой убедитесь, что все детали промыты ацетоном или специальным карбюраторным очистителем, а каналы продуваются сжатым воздухом. Особое внимание уделите жиклёрам – их диаметры должны соответствовать заводским значениям для модели ДААЗ 2107-1107010. Используйте таблицу для проверки:

Установите поплавок в камеру, отрегулировав его положение так, чтобы расстояние от плоскости разъёма до верхней кромки поплавка составляло 6,5±0,25 мм. Проверьте герметичность игольчатого клапана – при подаче воздуха под давлением 0,2–0,3 кгс/см² он не должен пропускать. Смажьте уплотнительное кольцо иглы тонким слоем моторного масла.

Соберите ускорительный насос, установив мембрану без перекосов и затянув винты крест-накрест с моментом 0,8–1,2 Н·м. Проверьте ход штока насоса: при полном нажатии на рычаг дроссельной заслонки он должен перемещаться на 2,5–3 мм. Отрегулируйте подачу топлива винтом насоса – оптимальный объём впрыска за 10 полных циклов составляет 5–7 см³.

При установке крышки карбюратора совместите метки на корпусе и крышке, чтобы избежать перекоса осей дроссельных заслонок. Затяните винты крепления крышки в последовательности «крест-накрест» с усилием 1,5–2 Н·м. Проверьте свободное вращение заслонок – они должны открываться без заеданий при повороте оси на 90°.

Настройте уровень топлива в поплавковой камере, подгибая язычок поплавка. При правильной регулировке уровень должен находиться на 18–19 мм ниже плоскости разъёма крышки. Для проверки используйте прозрачную трубку, подсоединённую к сливному штуцеру – топливо должно подниматься до контрольной метки за 30–40 секунд после запуска двигателя.

Отрегулируйте холостой ход винтом количества (упорным винтом дроссельной заслонки) и винтом качества смеси. На прогретом двигателе установите частоту вращения 820–900 об/мин, затем закручивайте винт качества до начала падения оборотов, после чего открутите его на 1–1,5 оборота. Повторно скорректируйте обороты винтом количества. Состав смеси считается оптимальным, если при резком открытии дросселя двигатель набирает обороты без провалов.

Проверьте работу экономайзера принудительного холостого хода (ЭПХХ). При снятии клеммы с микропереключателя двигатель должен глохнуть на холостом ходу. Если этого не происходит, отрегулируйте положение микропереключателя так, чтобы он срабатывал при закрытии дроссельной заслонки на 90–95% от полного хода.

Установка карбюратора на место и проверка работы двигателя

Перед установкой карбюратора на впускной коллектор очистите привалочные поверхности от остатков старой прокладки и масла. Используйте металлическую щётку или скребок, но избегайте повреждения алюминиевых поверхностей. Новая прокладка должна быть из бензостойкого материала – рекомендуется паронит или армированный картон толщиной 0,5–0,8 мм. Нанесите на обе стороны прокладки тонкий слой герметика для двигателей внутреннего сгорания, если это предусмотрено инструкцией к ремонтному комплекту.

Установите карбюратор на шпильки коллектора, совместив отверстия под крепёж. Затягивайте гайки крест-накрест в три этапа: сначала до упора рукой, затем на 50% момента (6–8 Н·м), и окончательно – 10–12 Н·м. Превышение момента затяжки приводит к деформации корпуса или растрескиванию фланца. Проверьте свободу перемещения дроссельных заслонок – они должны открываться без заеданий при нажатии на педаль газа.

• Подсоедините топливный шланг к штуцеру карбюратора, затянув хомут до упора. Используйте только новые хомуты с червячным механизмом – пружинные быстро ослабевают.
• Верните на место вакуумный шланг усилителя тормозов, предварительно проверив его целостность. Трещины или разрывы приведут к подсосу воздуха и неустойчивой работе на холостом ходу.
• Подключите тросы управления дроссельной и воздушной заслонками. Отрегулируйте длину троса так, чтобы при полном нажатии на педаль газа заслонка открывалась на 100%, а при отпущенной педали – полностью закрывалась.

Залейте в поплавковую камеру 100–150 мл бензина через штуцер подкачки, чтобы исключить завоздушивание системы при первом запуске. Проверьте уровень топлива в камере: при снятой крышке карбюратора он должен находиться на 6,5–7,5 мм ниже плоскости разъёма. Если уровень не соответствует, отрегулируйте положение поплавка, подгибая язычок на 0,2–0,3 мм за раз.

Подключите аккумулятор и запустите двигатель. Первые 30–40 секунд он может работать с перебоями – это нормально, пока бензин не заполнит систему. После прогрева до 60–70°C отрегулируйте холостой ход винтами количества и качества смеси. Оптимальные обороты – 800–900 об/мин при устойчивой работе без вибраций. Если двигатель глохнет или работает с перебоями, проверьте:

1. Герметичность соединений карбюратора с коллектором – подсос воздуха проявляется свистом или шипением.
2. Исправность электромагнитного клапана холостого хода – при снятии клеммы двигатель должен глохнуть.
3. Засорение жиклёров – продуйте их сжатым воздухом под давлением не более 2 атм.

После регулировки проведите тестовый заезд на 5–7 км. Обратите внимание на реакцию двигателя на резкое открытие дросселя: провалы указывают на неверную настройку ускорительного насоса или засорение распылителя. Детонационные стуки под нагрузкой свидетельствуют о слишком раннем зажигании или бедной смеси – проверьте угол опережения зажигания и производительность топливного насоса (должна быть не менее 60 л/ч при 2000 об/мин).

Если после установки карбюратора расход топлива увеличился на 15–20% или более, проверьте следующие параметры:

• Давление топлива на входе в карбюратор – должно быть 0,2–0,3 кгс/см². Превышение приводит к переливу.
• Состояние воздушного фильтра – забитый фильтр увеличивает расход на 10–12%.
• Работу экономайзера мощностных режимов – при неисправности смесь обогащается на 20–30%.

Завершающий этап – проверка на отсутствие подтёков топлива и масла. Осмотрите карбюратор и соединения при работающем двигателе с помощью фонарика. Масляные потёки из-под прокладки крышки клапанов или сальников коленвала требуют немедленного устранения – они могут попасть на горячий коллектор и вызвать возгорание. После остановки двигателя прослушайте карбюратор на предмет шипения или свиста – это признак негерметичности, который устраняется подтяжкой соединений или заменой прокладок.
