Неправильно отрегулированные фары на Ford Fusion (2012–2020 гг., включая рестайлинговые версии) снижают видимость на 30–40% и ослепляют встречных водителей. Заводская настройка сбивается после замены ламп, ремонта подвески или установки нештатных фар. В этой инструкции – только проверенные методы регулировки без специального стенда, с использованием стандартного инструмента и точными параметрами для моделей с галогенными (H7) и ксеноновыми (D3S) лампами.
Для работы потребуются: рулетка (точность ±1 мм), отвёртка Torx T20 (для креплений фар), шестигранник 6 мм (регулировочный винт), ровная площадка длиной не менее 7,5 м и стена с разметкой. Оптимальная высота центра фар для Fusion – 65 см от земли (измеряется по центру рассеивателя). Угол наклона светового пучка должен составлять 1,2% (12 см на 10 м) для ближнего света и 0,8% (8 см на 10 м) для дальнего. Эти значения указаны в сервисной документации Ford и соответствуют ГОСТ Р 51709-2001.
Перед началом отключите автоматический корректор фар (если есть) и проверьте давление в шинах – отклонение на 0,2 бара смещает световой пучок на 2–3 см. Настройку проводите в тёмное время суток или в закрытом помещении, чтобы исключить влияние внешнего освещения. Если на автомобиле установлены адаптивные фары (AFS), отключите их через диагностический сканер – иначе система будет компенсировать регулировку.
Необходимые инструменты и материалы для настройки фар
Для регулировки фар на Ford Fusion потребуется крестовая отвёртка с магнитным наконечником (размер PH2) или торкс T20 – зависит от года выпуска автомобиля. Модели до 2012 года чаще оснащены винтами под крестовую отвёртку, после – под торкс. Дополнительно понадобится шестигранный ключ на 5 мм для фиксации регулировочного механизма в некоторых модификациях.
Лазерный уровень или строительный отвес с точностью не менее 1 мм на метр – обязательный инструмент для контроля угла наклона. Альтернатива: рулетка с миллиметровой шкалой и ровная вертикальная поверхность (например, стена гаража) с нанесённой разметкой. Для проверки высоты светового пучка используйте малярный скотч шириной 25 мм и маркер с тонким стержнем.
Домкрат или подъёмник не требуются, но автомобиль должен стоять на ровной площадке с давлением в шинах, соответствующим заводским нормам (для Fusion – 2.2 бара спереди, 2.0 сзади). Заправьте бак минимум на 50% и убедитесь, что в багажнике нет груза свыше 20 кг. Для точной настройки включите ближний свет и дайте лампам прогреться 2–3 минуты.
В качестве вспомогательных материалов пригодится чистая ветошь для протирки фар и регулировочных винтов, а также силиконовая смазка в аэрозоле для обработки резьбы после завершения работ. Избегайте WD-40 – она оставляет маслянистую плёнку, которая притягивает пыль и может вызвать коррозию.
Подготовка автомобиля перед регулировкой световых приборов
Перед началом регулировки фар на Форд Фьюжн убедитесь, что давление в шинах соответствует заводским нормам: для 15-дюймовых колес – 2.1 бар спереди и 2.2 бар сзади, для 16-дюймовых – 2.2 бар спереди и 2.3 бар сзади. Неравномерное давление искажает высоту кузова, что напрямую влияет на точность настройки светового пучка. Проверьте показатели манометром при холодных шинах, так как нагрев воздуха увеличивает давление на 0.2–0.3 бар.
Загрузите автомобиль до состояния, близкого к эксплуатационному. В багажник поместите груз массой 10–15 кг (например, запасное колесо или инструменты), а на водительское сиденье установите манекен весом 75 кг или попросите помощника сесть за руль. Это имитирует реальные условия движения и предотвращает ошибки регулировки, вызванные изменением наклона кузова при пустом салоне.
- Очистите фары от грязи и пыли: используйте мягкую микрофибру и спиртовой раствор (изопропиловый спирт 70%). Избегайте абразивных средств – они царапают поликарбонатное стекло, снижая светопропускную способность на 15–20%.
- Проверьте работоспособность ламп: включите ближний свет и убедитесь в равномерности свечения обеих фар. Мерцание или тусклый свет указывают на неисправность лампы или окисление контактов.
- Отключите систему автоматического регулирования фар (если есть): нажмите и удерживайте кнопку на панели управления светом до появления звукового сигнала. Это фиксирует фары в базовом положении.
Установите автомобиль на ровную горизонтальную площадку с твердым покрытием (бетон, асфальт). Расстояние до стены или экрана должно составлять 5 метров – это стандарт для Форд Фьюжн, указанный в руководстве по эксплуатации. Измерьте высоту от земли до центра фар: для моделей 2005–2012 годов она составляет 650 мм, для рестайлинговых версий (2012–2020) – 670 мм. Зафиксируйте эти значения для дальнейшей разметки.
Проверьте уровень жидкостей: топливный бак должен быть заполнен на 50–70%, а бачок омывателя – не менее чем на 2/3. Избыточная масса топлива или жидкости смещает центр тяжести, что влияет на угол наклона кузова. Также убедитесь в отсутствии утечек масла или антифриза – подтеки под автомобилем искажают результаты регулировки.
Определение правильного положения автомобиля относительно стены
Для точной регулировки фар Форд Фьюжн расстояние от автомобиля до стены должно составлять ровно 5 метров. Измерьте его рулеткой, начиная от переднего бампера до вертикальной поверхности. Убедитесь, что машина стоит на ровной горизонтальной площадке – уклон даже в 1° исказит результаты. Проверьте давление в шинах: оно должно соответствовать рекомендациям производителя (для Fusion – 2.2 бара спереди и 2.0 сзади).
Перед началом работ освободите багажник от лишнего груза, оставив только запасное колесо и штатный инструмент. Заправьте бак минимум на 50% – вес топлива влияет на угол наклона кузова. Включите ближний свет и убедитесь, что лампы прогреты в течение 5 минут: холодные нити накаливания дают нестабильный световой поток.
- Разметьте стену вертикальными линиями, соответствующими центрам фар. Для этого измерьте расстояние между лампами (у Fusion – 110 см) и отметьте точки на стене на той же высоте, что и фары (примерно 65–70 см от земли).
- Проведите горизонтальную линию на уровне центра фар, используя лазерный уровень или водяной шланг. От этой линии отложите вниз 5 см – это будет контрольная точка для верхней границы светового пятна.
- Проверьте симметричность разметки: расстояние от центральной оси автомобиля до каждой вертикальной линии должно быть одинаковым (55 см).
После установки автомобиля на заданном расстоянии покачайте кузов вручную, надавив на капот и багажник, чтобы стабилизировать подвеску. Если машина оборудована системой автоматического выравнивания фар, отключите её перед регулировкой – иначе корректировка будет неточной. Для моделей с ксеноном дождитесь полной инициализации блоков розжига (около 30 секунд).
При отсутствии идеально ровной площадки используйте строительный уровень длиной не менее 1 метра. Уложите его на капот вдоль продольной оси автомобиля и подложите под колёса тонкие прокладки (например, металлические пластины) до достижения горизонтального положения. Допустимое отклонение – не более 0.5° (примерно 1 мм на 10 см длины уровня).

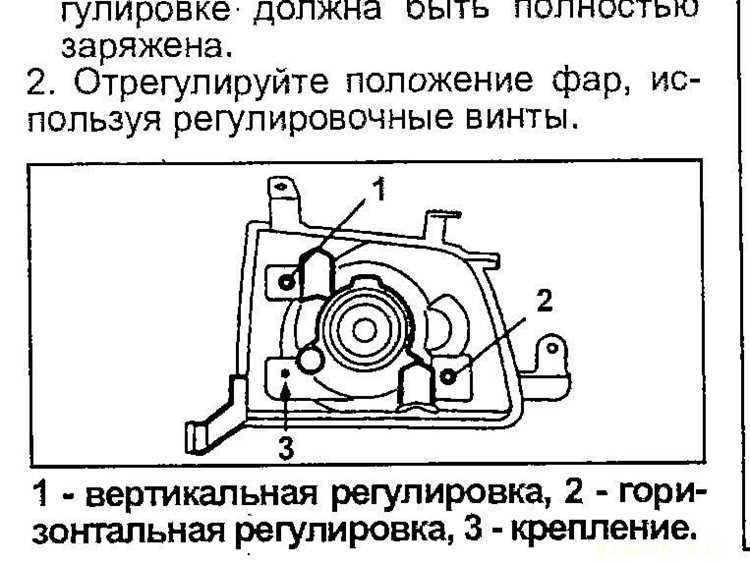

Разметка контрольных точек на стене для регулировки фар
Для точной настройки фар Ford Fusion потребуется вертикальная поверхность на расстоянии 7,6 метра от передней части автомобиля. Выберите ровную стену без выступов и неровностей, предварительно измерив высоту центров фар от земли: для стандартных галогенных ламп она составляет 65–70 см. Нанесите горизонтальную линию на уровне этой высоты, используя строительный уровень или лазерный нивелир – отклонение более 1 мм приведет к некорректной регулировке.
Отметьте вертикальные оси симметрии каждой фары. Для этого измерьте расстояние между внутренними краями отражателей (у Fusion оно равно 110–115 см) и разделите пополам. Проведите две вертикальные линии через полученные точки, строго перпендикулярные горизонтальной. На пересечении линий с горизонталью поставьте контрольные точки – они должны совпадать с центрами световых пятен при включенном ближнем свете.
Для ксеноновых фар добавьте вторую горизонтальную линию на 5 см ниже основной – это учтет более резкую светотеневую границу. Если автомобиль оснащен системой автоматического выравнивания, убедитесь, что она отключена перед разметкой. При отсутствии точных данных по высоте фар используйте заводскую наклейку на кузове (обычно рядом с фарой) или техническую документацию.
Проверьте разметку, включив ближний свет и сравнив положение световых пятен с контрольными точками. Верхняя граница света должна касаться нижней горизонтальной линии, а вертикальные оси – совпадать с центрами пятен. При необходимости скорректируйте разметку, уменьшая расстояние между линиями на 1–2 см для компенсации погрешностей измерений.
Настройка вертикального угла наклона фар на Форд Фьюжн
Для регулировки вертикального угла фар на Форд Фьюжн потребуется ровная площадка длиной не менее 7,6 метра и вертикальная стена или экран. Автомобиль должен быть заправлен наполовину, а в багажнике – стандартный набор инструментов и запаска. Давление в шинах выставьте согласно рекомендациям производителя: 2,1 бара для передних и 2,2 бара для задних колес. Убедитесь, что подвеска не имеет просадок – при необходимости покачайте кузов перед настройкой.
На стене отметьте горизонтальную линию на высоте центра фар (примерно 65–70 см от земли для Фьюжн 2005–2012 годов) и две вертикальные линии, соответствующие центрам ламп. Расстояние между вертикальными линиями – 1230 мм. Включите ближний свет и закройте одну фару картоном. Регулировочный винт расположен на задней стороне корпуса фары, под заглушкой – для доступа используйте крестовую отвертку или шестигранник на 5 мм.
Вращайте винт до совмещения верхней границы светового пятна с горизонтальной линией на стене. Световая граница должна быть четкой, без размытых краев. Для моделей с ксеноном допускается небольшой подъем пятна на 1–2 см выше линии, но не более. После настройки проверьте регулировку на дороге: свет должен освещать 50–60 метров вперед, не слепя встречных водителей.
Если после регулировки свет фар остается неравномерным, проверьте состояние ламп и отражателей. На Форд Фьюжн часто встречается помутнение пластиковых рассеивателей – в этом случае замените их или отполируйте специальной пастой. При замене ламп используйте только рекомендованные производителем типы: для галогена – H7 55 Вт, для ксенона – D2S 35 Вт.
Корректировка горизонтального направления светового потока
На Форд Фьюжн горизонтальная регулировка фар осуществляется с помощью винта, расположенного на задней стороне корпуса фары, ближе к внешнему краю. Для доступа к нему снимите пластиковую крышку (на моделях до 2012 года – под капотом, после – через подкрылок). Вращайте винт шестигранником на 5 мм: один полный оборот по часовой стрелке смещает световой пучок вправо на ~10 см на расстоянии 10 метров, против – влево. Проверяйте результат на стене с разметкой: центральная точка ближнего света должна находиться на 5 см ниже горизонтальной линии высоты фар и на 10 см левее вертикальной оси автомобиля.
При регулировке учитывайте загрузку автомобиля: для пустого багажника и одного водителя корректируйте пучок на 0,5–1% ниже стандартного значения. На неровной поверхности используйте лазерный уровень или строительный отвес для точного позиционирования контрольных точек. Избегайте чрезмерного затягивания винта – пластиковый корпус фары может треснуть при усилии свыше 2 Н·м.
Проверка результатов регулировки в реальных условиях
Обратите внимание на вертикальную границу света: она должна быть четкой, без размытых пятен или «ступенек». На расстоянии 25 метров от автомобиля световое пятно должно подниматься не выше 10 см от уровня земли – это критично для предотвращения ослепления встречных водителей. Если граница размыта или смещена, повторно проверьте угол наклона фар по меткам на регулировочных винтах: для Форд Фьюжн допуск составляет ±0,2° от заводских значений.
Используйте белый лист формата А4 или специальную мишень для точной оценки. Разместите его на расстоянии 5 метров от передней части автомобиля, зафиксировав на высоте 60 см от земли (уровень центра фар). Световое пятно должно быть симметричным, с верхней границей на 5–7 см ниже верхнего края листа. Если пятно смещено, откорректируйте положение фар с шагом в 1/4 оборота регулировочного винта и повторите проверку.
Проверьте работу фар в динамике: при движении со скоростью 40–50 км/ч на пустой дороге свет должен стабильно освещать полосу на 30–40 метров вперед без мерцаний или «прыжков». Если заметили колебания светового пятна, проверьте крепление фар и состояние амортизаторов – на Форд Фьюжн часто встречается люфт в кронштейнах после 80 000 км пробега.
Для оценки ослепляющего эффекта попросите помощника встать на расстоянии 50 метров перед автомобилем лицом к фарам. Включите ближний свет: глаза помощника должны находиться на уровне 1,1–1,2 метра от земли (средний рост человека). Если свет бьет в глаза, опустите фары на 1–2 оборота винта вертикальной регулировки. Повторите тест с включенным дальним светом: граница освещения должна подниматься не более чем на 15 см по сравнению с ближним.
Завершите проверку на участке с дорожными знаками или препятствиями. На расстоянии 30 метров фары должны четко освещать объекты высотой от 20 см (бордюры, ямы) до 1,5 метров (дорожные знаки). Если нижняя часть объектов не видна, увеличьте угол наклона фар на 0,5–1°, но не превышайте предел в 1,5° от горизонтали – это нарушит требования ГОСТ Р 51709-2001 и создаст опасность для других участников движения.
Типичные ошибки при настройке фар и способы их устранения
Одна из распространённых ошибок – игнорирование требований к давлению в шинах перед регулировкой. На Форд Фьюжн оптимальное значение для передних колёс составляет 2.1 бар, для задних – 2.3 бар. Даже отклонение на 0.2 бар смещает световой пучок на 0.5–1 градус, что критично при настройке по заводским меткам. Проверяйте давление манометром с точностью до 0.1 бар и корректируйте его за 30 минут до начала работ, чтобы воздух в шинах стабилизировался.
Неправильная подготовка автомобиля к регулировке приводит к неточным результатам. Загрузка багажника инструментом или запаской массой более 10 кг искажает угол наклона кузова. На Форд Фьюжн допустимая нагрузка на заднюю ось при настройке – не более 75 кг (включая водителя). Также часто упускают проверку уровня жидкостей: недостаток омывающей жидкости в бачке или низкий уровень масла в двигателе могут вызвать вибрацию, влияющую на точность регулировки.
| Ошибка | Последствие | Способ устранения |
|---|---|---|
| Использование неисправного корректора фар | Постоянное смещение светового пучка на 1–3 градуса | Проверьте электропривод корректора мультиметром: сопротивление должно быть 4–6 Ом. При неисправности замените мотор-редуктор (артикул 1478325) |
| Регулировка при включённых габаритах | Завышение яркости на 15–20%, искажение границы света | Отключите габариты и ближний свет перед настройкой, оставьте только лампы, указанные в мануале (для Фьюжн – H7, 55 Вт) |
| Неучёт высоты установки фар | Слепящий эффект для встречных водителей или недостаточная освещённость дороги | Измерьте расстояние от центра фары до земли: на Форд Фьюжн оно должно быть 680±10 мм. При отклонении отрегулируйте высоту подвески или используйте подкладки под домкрат |
Многие владельцы пренебрегают проверкой состояния отражателей и линз. Загрязнение или помутнение поликарбонатного стекла фары на 30% снижает светопропускание, а царапины глубиной более 0.2 мм рассеивают световой пучок. Перед регулировкой очистите оптику спиртовой салфеткой и отполируйте специальной пастой (например, 3M 59045). Если на отражателе есть коррозия, замените фару целиком – восстановление покрытия не даёт долговременного эффекта.
