20 ампер сколько киловатт выдержит

Ток в 20 ампер – распространенный номинал для автоматических выключателей и розеток в бытовых и промышленных сетях. Однако для оценки реальной нагрузки необходимо перевести силу тока в мощность, измеряемую в киловаттах. Формула расчета зависит от напряжения сети: P (кВт) = I (А) × U (В) / 1000. Для стандартной однофазной сети 220 В мощность составит 4,4 кВт, а для трехфазной сети 380 В – 13,2 кВт.

При подключении оборудования важно учитывать не только номинальный ток, но и коэффициент мощности (cos φ). Для активной нагрузки (нагреватели, лампы накаливания) cos φ = 1, и расчет остается точным. Для индуктивной нагрузки (двигатели, трансформаторы) cos φ может снижаться до 0,7–0,9, что уменьшает реальную мощность. Например, при cos φ = 0,8 трехфазная сеть 380 В выдаст не 13,2 кВт, а 10,56 кВт.

Превышение расчетной мощности приводит к перегреву проводки и срабатыванию защиты. Для сетей 220 В рекомендуется использовать кабель сечением не менее 2,5 мм² (медь), а для 380 В – 4 мм². При длине линии свыше 30 метров учитывайте падение напряжения: допустимое значение – не более 5%. Для точного расчета используйте таблицы ПУЭ или онлайн-калькуляторы с учетом материала проводника и условий прокладки.

В промышленных установках с нелинейной нагрузкой (сварочные аппараты, частотные преобразователи) возникают гармоники тока, искажающие форму сигнала. Это увеличивает потери и требует применения фильтров или коррекции коэффициента мощности. Для таких случаев расчет по формуле дает лишь приблизительное значение – необходимы замеры реального потребления с помощью анализатора сети.

Какие исходные данные нужны для перевода ампер в киловатты

Для точного перевода силы тока в 20 ампер в мощность в киловаттах требуется знать напряжение сети. В бытовых однофазных сетях России стандартное напряжение составляет 220 вольт, в промышленных трёхфазных – 380 вольт. Без этого параметра расчёт невозможен, так как формула P = U × I (где P – мощность, U – напряжение, I – ток) напрямую зависит от напряжения. Например, при 220 В 20 А соответствуют 4,4 кВт, а при 380 В – уже 13,2 кВт.

Коэффициент мощности (cos φ) критически важен для сетей переменного тока, особенно с индуктивной или ёмкостной нагрузкой. Для активных нагрузок (нагреватели, лампы накаливания) cos φ равен 1, для электродвигателей – 0,7–0,9. Игнорирование этого параметра приведёт к завышению расчётной мощности. Формула с учётом cos φ: P = U × I × cos φ. При 20 А, 380 В и cos φ 0,8 реальная мощность составит 10,56 кВт, а не 13,2 кВт.

Тип сети (однофазная или трёхфазная) определяет способ расчёта. В однофазной сети мощность вычисляется по формуле P = U × I. В трёхфазной – P = √3 × U × I × cos φ, где √3 ≈ 1,73. Ошибка в выборе формулы даст неверный результат: например, 20 А в трёхфазной сети при 380 В без учёта √3 дадут 7,6 кВт вместо 13,2 кВт.

Для нестандартных сетей (например, 110 В или 400 В) напряжение указывается в технической документации оборудования или измеряется мультиметром. Также важно учитывать пусковые токи: у электродвигателей они могут в 5–7 раз превышать номинальные, что требует запаса по мощности. При расчётах для генераторов или ИБП эти данные обязательны.

Дополнительные параметры: КПД оборудования (для электродвигателей – 80–95%), температура окружающей среды (влияет на допустимую нагрузку кабелей), длительность работы (кратковременный или длительный режим). Для точных расчётов используйте данные из паспорта устройства или ГОСТ 32144-2013, регламентирующего параметры электрических сетей.

Как учитывать напряжение сети при расчете мощности

Мощность в электрической цепи определяется произведением тока на напряжение. Формула P = U × I лежит в основе расчетов, где P – мощность в ваттах, U – напряжение в вольтах, I – ток в амперах. Для сети 20 А при напряжении 220 В мощность составит 4400 Вт (4,4 кВт), а при 380 В – 7600 Вт (7,6 кВт). Разница в 3,2 кВт критична для выбора кабеля, автоматов и оборудования.

В бытовых сетях России стандартное напряжение – 220 В (однофазное) или 380 В (трехфазное). Для трехфазных систем расчет мощности ведется по формуле P = √3 × U × I × cosφ, где cosφ – коэффициент мощности (обычно 0,8–1,0). При 20 А и 380 В с cosφ = 0,9 мощность составит 11,8 кВт. Игнорирование cosφ приводит к завышению расчетных значений на 10–20%.

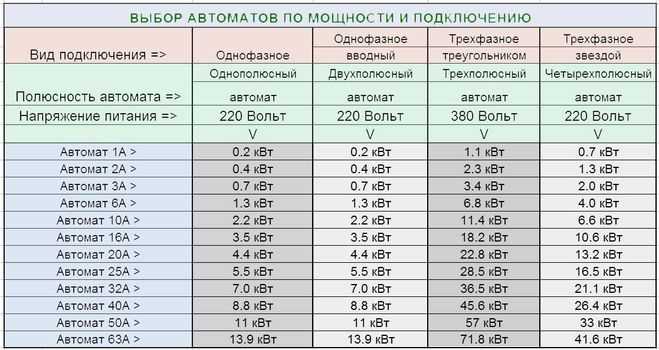

Ниже приведены типовые значения мощности для разных напряжений при токе 20 А:

При расчетах учитывайте падение напряжения в линии. Для кабеля сечением 4 мм² длиной 50 м при токе 20 А падение составит ~5 В (2,3% от 220 В). Это снижает фактическую мощность нагрузки до 4,3 кВт. Для компенсации используйте кабели большего сечения или сокращайте длину линии.

В сетях с нестабильным напряжением (например, 190–240 В) мощность колеблется в пределах ±10%. Для точного расчета берите минимальное значение напряжения. При 190 В и 20 А мощность упадет до 3,8 кВт, что критично для оборудования с жесткими требованиями к питанию (например, серверы, медицинские приборы).

Для трехфазных двигателей учитывайте пусковые токи, превышающие номинальные в 5–7 раз. При напряжении 380 В и пусковом токе 100 А кратковременная мощность достигает 66 кВт. Автоматы защиты должны быть рассчитаны на такие нагрузки, иначе сработает отключение при запуске.

Формула для вычисления киловатт из ампер и вольт

Мощность в киловаттах (кВт) рассчитывается по формуле: P (кВт) = (I × U) / 1000, где I – сила тока в амперах (А), U – напряжение в вольтах (В). Для сети 220 В и тока 20 А расчет выглядит так: (20 × 220) / 1000 = 4,4 кВт. Эта формула применима к однофазным цепям с активной нагрузкой (например, нагреватели, лампы накаливания).

В трехфазных сетях (380 В) используется другая формула: P (кВт) = (I × U × √3 × cosφ) / 1000. Здесь √3 ≈ 1,73 – коэффициент для линейного напряжения, а cosφ – коэффициент мощности (обычно 0,8–1,0). Для 20 А и cosφ = 0,9 результат: (20 × 380 × 1,73 × 0,9) / 1000 ≈ 11,8 кВт. Учитывайте cosφ, иначе расчеты будут завышены.

Для точных вычислений всегда проверяйте фактическое напряжение в сети – отклонения даже на 5% (209–231 В) изменят результат на 0,2–0,3 кВт. Используйте мультиметр или вольтметр. При работе с индуктивными нагрузками (двигатели, трансформаторы) cosφ критичен: его снижение до 0,7 уменьшит реальную мощность на 20–30%.

Онлайн-калькуляторы упрощают расчеты, но не заменяют понимания формул. Запомните базовые значения: 1 кВт = 4,55 А при 220 В и 1,52 А при 380 В (cosφ = 1). Эти соотношения помогут быстро оценить нагрузку без вычислений. Для сетей с нестабильным напряжением берите минимальное значение (например, 200 В вместо 220 В) для запаса по мощности.

Ошибки в расчетах приводят к перегрузке проводки или неэффективному использованию оборудования. Всегда округляйте результат в большую сторону при выборе кабелей и автоматов. Например, для 4,4 кВт выбирайте провод сечением не менее 2,5 мм² (медь) и автомат на 25 А, а не 20 А.

Примеры расчета мощности для однофазной сети 220 В

Расчет мощности в однофазной сети 220 В при токе 20 А выполняется по формуле: P = U × I × cosφ, где U – напряжение (220 В), I – ток (20 А), cosφ – коэффициент мощности. Для активной нагрузки (например, нагреватели, лампы накаливания) cosφ = 1, для индуктивной (двигатели, трансформаторы) – от 0,7 до 0,9.

Пример 1: чисто активная нагрузка.

• Ток: 20 А.
• Напряжение: 220 В.
• cosφ = 1.
• Мощность: 220 × 20 × 1 = 4400 Вт (4,4 кВт).

Это предельная мощность для автомата на 20 А. Превышение приведет к отключению.

Пример 2: асинхронный двигатель с cosφ = 0,8.

• Ток: 20 А.
• Напряжение: 220 В.
• cosφ = 0,8.
• Мощность: 220 × 20 × 0,8 = 3520 Вт (3,52 кВт).

Двигатель потребляет 3,52 кВт, но автомат на 20 А защищает цепь от перегрузки по току, а не по мощности.

Пример 3: смешанная нагрузка (освещение + компрессор).

1. Лампы накаливания: 500 Вт (cosφ = 1).
2. Компрессор: 2500 Вт (cosφ = 0,75).
3. Суммарная активная мощность: 500 + 2500 = 3000 Вт.
4. Полная мощность компрессора: 2500 / 0,75 ≈ 3333 ВА.
5. Общий ток: (3000 + 3333) / 220 ≈ 28,8 А.

При такой нагрузке автомат на 20 А сработает, так как ток превышает номинал.

Пример 4: расчет для бытовой техники.

• Электрочайник: 2000 Вт (cosφ = 1).
• Микроволновка: 1200 Вт (cosφ = 0,9).
• Ток чайника: 2000 / 220 ≈ 9,1 А.
• Ток микроволновки: 1200 / (220 × 0,9) ≈ 6,1 А.
• Суммарный ток: 9,1 + 6,1 = 15,2 А.

Остается запас в 4,8 А до срабатывания автомата на 20 А.

Пример 5: расчет для сварочного аппарата.

• Напряжение: 220 В.
• Ток: 20 А.
• cosφ = 0,6 (типично для сварочных трансформаторов).
• Мощность: 220 × 20 × 0,6 = 2640 Вт (2,64 кВт).

При работе на максимальном токе аппарат потребляет 2,64 кВт, но пусковые токи могут кратковременно превышать 20 А.

Пример 6: расчет для группы розеток.

• Максимальный ток: 20 А.
• cosφ = 0,95 (среднее для бытовой техники).
• Доступная мощность: 220 × 20 × 0,95 = 4180 Вт (4,18 кВт).

Не рекомендуется подключать одновременно приборы с суммарной мощностью выше 4 кВт, чтобы избежать перегрева проводки.

Пример 7: проверка сечения кабеля.

• Ток: 20 А.
• Рекомендуемое сечение медного кабеля: 2,5 мм² (допустимый ток 25 А).
• Для алюминиевого кабеля: 4 мм² (допустимый ток 22 А).

При использовании кабеля меньшего сечения возможен перегрев и возгорание.

Особенности расчета для трехфазной сети 380 В

В трехфазной сети 380 В мощность рассчитывается с учетом линейного напряжения и коэффициента мощности (cos φ). Формула для активной мощности: P = √3 × U × I × cos φ, где U – 380 В, I – ток (20 А), а cos φ зависит от нагрузки. Для чисто активной нагрузки (cos φ = 1) мощность составит 13,16 кВт. При cos φ = 0,8 (типично для электродвигателей) – 10,53 кВт.

Важно учитывать схему подключения: «звезда» или «треугольник». При «звезде» фазное напряжение равно 220 В, а линейный ток совпадает с фазным. При «треугольнике» фазное напряжение – 380 В, а линейный ток в √3 раз больше фазного. Ошибка в выборе схемы приведет к неверному расчету мощности.

Для симметричной нагрузки достаточно измерить ток в одной фазе. При несимметрии (разные токи в фазах) мощность рассчитывается отдельно для каждой фазы, затем суммируется. Например, если токи в фазах A, B, C – 18 А, 20 А и 22 А соответственно, расчет ведется по формуле P = U × (I_A + I_B + I_C) × cos φ / √3.

Коэффициент мощности (cos φ) критичен для точности расчета. Его значение указывается в паспорте оборудования или определяется экспериментально. Для асинхронных двигателей cos φ обычно лежит в диапазоне 0,7–0,9. Игнорирование этого параметра занижает реальную мощность на 10–30%.

При расчете полной мощности (S) используется формула S = √3 × U × I, без учета cos φ. Для 20 А и 380 В полная мощность составит 13,16 кВА. Активная мощность (P) всегда меньше или равна полной, что важно при выборе сечения кабеля и защитных устройств.

Для практического применения рекомендуется использовать специализированные калькуляторы или таблицы с поправками на температуру, длину линии и тип проводника. Например, при длине кабеля свыше 50 м падение напряжения может достигать 5%, что требует корректировки расчетов.

Какие поправки вносить при реактивной нагрузке

При расчете мощности для сети с реактивной нагрузкой стандартная формула P = U × I дает только активную мощность в ваттах. Для полной мощности (S, ВА) требуется учитывать коэффициент мощности (cosφ), который для индуктивных нагрузок (двигатели, трансформаторы) обычно лежит в диапазоне 0,7–0,9. Например, при токе 20 А и напряжении 220 В полная мощность составит S = 220 × 20 = 4400 ВА, а активная мощность – P = 4400 × cosφ. При cosφ = 0,8 это 3520 Вт.

Основные поправки зависят от типа нагрузки:

• Индуктивная нагрузка (электродвигатели, дроссели): cosφ снижается до 0,5–0,8. Для компенсации используют конденсаторные батареи, повышая cosφ до 0,95. Расчет компенсирующей емкости: C = P × (tgφ₁ – tgφ₂) / (2πfU²), где φ₁ – исходный угол, φ₂ – целевой.
• Емкостная нагрузка (конденсаторы, кабели): cosφ близок к 0, но на практике редко требует коррекции. Опасность – резонансные явления при параллельном подключении с индуктивностью.
• Смешанная нагрузка: требуется измерение cosφ анализатором сети. Без данных расчеты будут неточными.

Для сетей 380 В с трехфазной нагрузкой формула полной мощности: S = √3 × U × I. При токе 20 А и cosφ = 0,75 активная мощность составит P = √3 × 380 × 20 × 0,75 ≈ 9,87 кВт. Без учета cosφ ошибка достигает 25–30%, что приводит к перегрузке кабелей и трансформаторов.

Поправки на гармоники:

1. При наличии нелинейных нагрузок (ЧП, сварочные аппараты) cosφ дополнительно снижается из-за искажения формы тока. Используйте коэффициент искажения (THDi) для корректировки: P = S × cosφ × (1 / √(1 + THDi²)).
2. Для фильтрации гармоник применяют дроссели или активные фильтры. Без них потери в сети возрастают на 5–15%.

Практическая рекомендация: при проектировании сети с реактивной нагрузкой закладывайте запас по мощности трансформатора и сечению кабеля на 20–30%. Например, для нагрузки 10 кВт с cosφ = 0,7 полная мощность составит 14,3 кВА – выбирайте трансформатор 16 кВА. Для кабеля используйте таблицы с поправкой на cosφ (например, при cosφ = 0,8 допустимый ток снижается на 10–15%).

Измерение cosφ проводите в рабочем режиме нагрузки, а не на холостом ходу. Для двигателей учитывайте паспортные данные: при частичной загрузке cosφ падает. Например, двигатель 10 кВт с cosφ = 0,85 при 50% нагрузке может иметь cosφ = 0,6. Регулярно проверяйте компенсирующие устройства – их эффективность снижается со временем из-за старения конденсаторов.

Типичные ошибки при переводе ампер в киловатты

Первая и самая распространенная ошибка – игнорирование коэффициента мощности (cos φ). В сетях переменного тока мощность рассчитывается по формуле P = U × I × cos φ, где U – напряжение, I – ток, а cos φ – коэффициент, отражающий фазовый сдвиг между током и напряжением. Для чисто активной нагрузки (например, нагреватели) cos φ равен 1, но для индуктивных (двигатели, трансформаторы) или емкостных нагрузок он может быть 0,8 или ниже. При расчете 20 ампер в киловаттах без учета cos φ результат завышается на 20–30%, что критично для выбора кабелей или защитных автоматов.

Вторая ошибка – использование неверного напряжения. В бытовых сетях России стандартное напряжение 220 В, но в трехфазных сетях оно составляет 380 В, а в некоторых странах – 110 В или 230 В. Например, 20 ампер при 220 В дают 4,4 кВт (220 × 20 × 1), а при 380 В – 13,2 кВт (380 × 20 × √3 × 1). Ошибка в выборе напряжения приводит к неверному подбору оборудования, перегрузке сети или неэффективному использованию ресурсов.

Третья ошибка – пренебрежение типом сети. В однофазной сети мощность рассчитывается как P = U × I, а в трехфазной – P = U × I × √3. При 20 амперах в трехфазной сети с напряжением 380 В и cos φ = 0,8 реальная мощность составит 10,56 кВт, а не 7,6 кВт, как ошибочно считают, применяя однофазную формулу. Такая ошибка особенно опасна при проектировании промышленных установок, где перегрузка фазы может вызвать аварийное отключение.

Четвертая ошибка – округление промежуточных значений. Например, при расчете 20 ампер в сети 220 В с cos φ = 0,95 результат 4,18 кВт часто округляют до 4 кВт, теряя 4,3% мощности. В масштабах крупных объектов это приводит к нехватке резерва или необходимости перерасхода материалов. Всегда используйте точные значения до второго знака после запятой, особенно при работе с высокими токами или критически важным оборудованием.
