Какая компрессия должна быть на ваз 2106

Двигатель ВАЗ 2106 с рабочим объёмом 1,6 литра имеет норму компрессии в пределах 11–12,5 кгс/см² для исправного состояния. Разница между цилиндрами не должна превышать 1 кгс/см² – превышение этого значения указывает на износ поршневых колец, клапанов или прокладки ГБЦ. Для точной диагностики требуется компрессометр с резьбовым наконечником и диапазоном измерений до 20 кгс/см².

Проверка проводится на прогретом двигателе до 70–80°C. Перед замером отключают подачу топлива (отсоединяют топливный шланг или отключают бензонасос) и выкручивают все свечи зажигания. Стартер должен прокручивать коленвал с частотой 200–250 об/мин – при меньших оборотах показания будут занижены. Замер повторяют 2–3 раза для каждого цилиндра, фиксируя максимальное значение.

Если компрессия ниже 10 кгс/см², в цилиндр заливают 20–30 мл моторного масла и повторяют замер. Рост показаний на 2–3 кгс/см² подтверждает износ поршневых колец, отсутствие изменений – проблемы с клапанами или прокладкой. При разнице более 3 кгс/см² между цилиндрами требуется разборка двигателя для дефектовки.

Для поддержания компрессии в норме рекомендуется использовать масло вязкостью 10W-40 или 15W-40, менять его каждые 7–8 тыс. км, а также проверять зазоры клапанов каждые 15–20 тыс. км. Регулярная диагностика компрессии позволяет выявить неисправности на ранней стадии и избежать капитального ремонта.

Какая компрессия считается нормальной для двигателя ВАЗ 2106

Для двигателя ВАЗ 2106 с карбюраторной системой питания нормальная компрессия составляет 11–12,5 кгс/см² (1,1–1,25 МПа) при измерении на прогретом моторе. Разница между цилиндрами не должна превышать 1 кгс/см². Эти значения актуальны для двигателей объёмом 1,6 л с степенью сжатия 8,5. На новых или капитально отремонтированных агрегатах показатели могут достигать 13 кгс/см², но уже при 9–10 кгс/см² требуется диагностика.

Критическим считается снижение компрессии ниже 8 кгс/см² – в этом случае двигатель теряет мощность, увеличивается расход масла и топлива, появляются перебои в работе. Причины падения компрессии:

• Износ поршневых колец (разница между цилиндрами до 2 кгс/см²).
• Прогар клапанов или их неплотное прилегание (резкое падение в одном цилиндре).
• Повреждение прокладки ГБЦ (компрессия в соседних цилиндрах одинаково низкая).
• Износ цилиндров или поршней (равномерное снижение во всех цилиндрах).

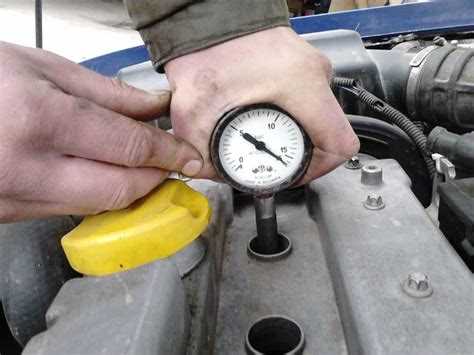

Измерения проводят компрессометром с резьбовым наконечником, вкручиваемым в свечное отверстие. Двигатель должен быть прогрет до 70–80°C, дроссельная заслонка полностью открыта, а аккумулятор заряжен. Для точности замер повторяют 2–3 раза с интервалом в 1 минуту. Если показания стабильны, но ниже нормы, в цилиндр заливают 10–15 мл моторного масла и повторяют замер – рост компрессии укажет на износ колец, отсутствие изменений – на проблемы с клапанами или прокладкой.

На двигателях с пробегом свыше 150 000 км допустимо снижение компрессии до 9,5–10 кгс/см² при условии равномерности по цилиндрам. Однако при разнице более 1,5 кгс/см² между цилиндрами эксплуатация не рекомендуется – это приводит к дисбалансу нагрузок, перегреву и ускоренному износу. В таких случаях требуется ремонт: замена колец, притирка клапанов или расточка блока.

Для двигателей ВАЗ 2106 с установленным распределённым впрыском (модификация 21067) норма компрессии остаётся прежней, но требования к равномерности жёстче – разница не должна превышать 0,5 кгс/см². При проверке учитывают состояние форсунок: загрязнение одной из них может имитировать низкую компрессию в цилиндре. Перед замерами обязательно очищают свечные колодцы от грязи, чтобы исключить попадание абразива в камеру сгорания.

Какие инструменты нужны для измерения компрессии

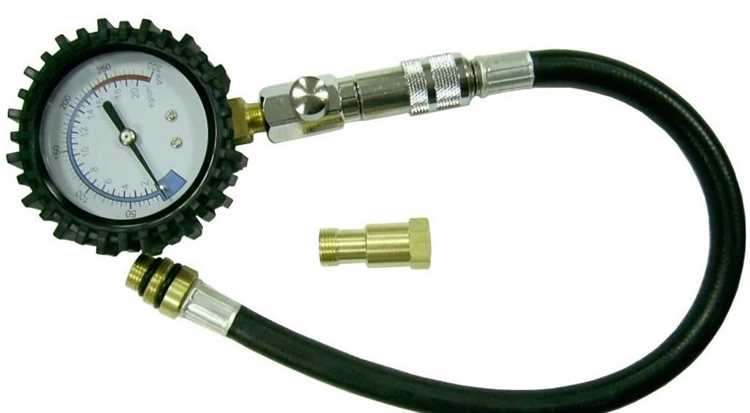

Для точного измерения компрессии в двигателе ВАЗ 2106 требуется компрессометр с резьбовым или резиновым наконечником. Модели с резьбовым соединением (например, Jonnesway AG040045 или Licota ATM-1000) предпочтительнее – они вкручиваются в свечное отверстие, исключая утечку воздуха. Диапазон измерения должен составлять 0–20 кгс/см², а шаг шкалы – не более 0,5 кгс/см². Для моторов с высокой степенью сжатия (например, после тюнинга) выбирайте приборы с верхним пределом до 30 кгс/см².

Дополнительно понадобятся:

• Свечной ключ на 21 мм с удлинителем – стандартный размер для ВАЗ 2106. Убедитесь, что ключ не деформирован, иначе рискуете повредить изолятор свечи.
• Провод для отключения зажигания или реле бензонасоса. На карбюраторных моделях достаточно снять центральный провод с катушки зажигания, на инжекторных – отсоединить разъем топливного насоса.
• Пусковая рукоятка или стартер с помощником. Вращение коленвала должно быть не менее 4–5 секунд на цилиндр при полностью открытой дроссельной заслонке.

Для диагностики причин низкой компрессии используйте компрессограф или тестер утечек. Компрессограф (например, Autel MV108) записывает график давления, позволяя выявить провалы на такте сжатия. Тестер утечек (OTC 5609) определяет место утечки: через клапаны, поршневые кольца или прокладку ГБЦ. Оба прибора работают в паре с компрессором, создающим давление 8–10 кгс/см².

Не пренебрегайте вспомогательными инструментами. Манометр с гибким шлангом (длина не менее 30 см) облегчит доступ к задним цилиндрам. Набор адаптеров для компрессометра (резьба M14×1,25 и M18×1,5) пригодится, если вы работаете с другими моделями двигателей. Для проверки состояния свечей зажигания используйте мультиметр в режиме измерения сопротивления – нормальное значение для свечей ВАЗ 2106 составляет 4–10 кОм.

Храните инструменты в сухом месте. После каждого использования протирайте наконечник компрессометра от масла и нагара – это продлит срок службы резиновых уплотнений. Перед измерением прогрейте двигатель до 70–80°C, чтобы получить корректные показания. Холодный мотор даст завышенные значения из-за увеличенных зазоров между деталями.

Как подготовить двигатель к проверке компрессии

Перед проверкой компрессии на ВАЗ 2106 прогрейте двигатель до рабочей температуры – 80–90°C. Холодный мотор даст заниженные показания из-за увеличенных зазоров между деталями. Замер на горячем двигателе точнее отражает реальное состояние цилиндров. Отключите подачу топлива, сняв центральный провод с катушки зажигания или отсоединив разъем топливного насоса, чтобы исключить впрыск бензина во время прокрутки стартером.

Снимите все свечи зажигания – это обязательное условие. Оставленная свеча в одном из цилиндров создаст сопротивление вращению коленвала, исказив результаты. Используйте свечной ключ на 21 мм, предварительно очистив посадочные места от грязи, чтобы избежать попадания мусора в камеру сгорания. Проверьте состояние свечей: нагар или масляные отложения укажут на возможные проблемы с ЦПГ или маслосъемными колпачками.

Полностью зарядите аккумулятор. Стартер должен обеспечивать частоту вращения коленвала не менее 200–250 об/мин – при меньших оборотах компрессия будет занижена. Если АКБ разряжен, подключите пусковое устройство или используйте заведомо исправный аккумулятор. Проверьте состояние клемм и проводов: окисление или слабый контакт приведут к падению напряжения и нестабильной работе стартера.

Отключите систему зажигания, чтобы исключить искрообразование. Для этого снимите высоковольтные провода с крышки трамблера или отсоедините разъем модуля зажигания (для бесконтактной системы). Это предотвратит случайное воспламенение топливовоздушной смеси, если топливо все же попадет в цилиндры. Дополнительно убедитесь, что дроссельная заслонка полностью открыта – прикрытая заслонка снизит наполнение цилиндров воздухом, исказив показания.

Подготовьте компрессометр с подходящим наконечником. Для ВАЗ 2106 используйте прибор с резьбовым штуцером M14×1,25 или резиновым конусом, обеспечивающим герметичность при прижиме. Проверьте манометр на отсутствие повреждений и утечек – неисправный прибор даст неверные данные. Запаситесь помощником: один человек должен прокручивать стартер, другой – фиксировать показания и следить за герметичностью соединения компрессометра со свечным отверстием.

Пошаговая инструкция по замеру компрессии на ВАЗ 2106

Перед началом прогрейте двигатель до рабочей температуры (75–85°C). Отключите подачу топлива, сняв центральный провод с катушки зажигания и закрепив его на расстоянии от массы. Выверните все свечи зажигания, используя свечной ключ на 21 мм, и продуйте колодцы сжатым воздухом, чтобы исключить попадание грязи в цилиндры. Установите компрессометр в отверстие первого цилиндра, плотно прижав резиновый наконечник или вкрутив резьбовой адаптер (если предусмотрен).

Прокрутите двигатель стартером (не менее 5 секунд) до стабилизации показаний прибора. Запишите результат и повторите процедуру для остальных цилиндров. Допустимая разница между цилиндрами – не более 1 кгс/см². Норма компрессии для ВАЗ 2106 с карбюраторным двигателем объемом 1,6 л указана в таблице:

Если значения ниже нормы, проведите дополнительный тест с добавлением 10–15 мл моторного масла в цилиндр через свечное отверстие. Рост компрессии после этого указывает на износ поршневых колец или цилиндров, отсутствие изменений – на негерметичность клапанов или прокладки ГБЦ.

Как правильно анализировать результаты измерений

Норма компрессии для ВАЗ 2106 составляет 11–12,5 кгс/см² при разнице между цилиндрами не более 1 кгс/см². Если значения ниже 10 кгс/см², двигатель требует диагностики: проверьте состояние поршневых колец, клапанов или прокладки ГБЦ. При разнице свыше 1 кгс/см² между цилиндрами ищите причину в неравномерном износе деталей или нарушении герметичности.

Сравните показания с заводскими данными: для двигателя 2106 с пробегом до 50 тыс. км допустимо снижение до 10,5 кгс/см², после 100 тыс. км – до 9,5 кгс/см². Если компрессия упала резко (например, с 11 до 8 кгс/см² за короткий срок), проверьте маслосъемные колпачки или залегание колец. При стабильно низких значениях во всех цилиндрах (8–9 кгс/см²) вероятен общий износ ЦПГ.

Для уточнения диагноза проведите тест с добавлением 10–15 мл моторного масла в цилиндр через свечное отверстие. Если компрессия поднимется на 2–3 кгс/см² – проблема в кольцах или гильзах. Если изменений нет – неисправны клапаны или прокладка ГБЦ. Записывайте показания до и после теста: разница в 0,5 кгс/см² уже указывает на конкретную неисправность.

Не игнорируйте косвенные признаки: повышенный расход масла (более 500 г на 1000 км), сизый дым из выхлопной трубы или масляные подтеки на свечах. Эти симптомы подтверждают износ ЦПГ даже при компрессии в пределах 9–10 кгс/см². Для точного анализа используйте манометр с ценой деления не более 0,5 кгс/см² и проверяйте компрессию на прогретом двигателе (70–80°C) при полностью открытой дроссельной заслонке.

Какие неисправности указывают на низкую компрессию

Низкая компрессия в цилиндрах ВАЗ 2106 – признак критического износа или повреждения элементов ЦПГ (цилиндро-поршневой группы). Нормальное значение для этого двигателя – 11–12,5 кгс/см² при разнице между цилиндрами не более 1 кгс/см². Падение показателя ниже 9 кгс/см² приводит к заметному ухудшению работы мотора, а при 7 кгс/см² и ниже двигатель может не запускаться.

Основные симптомы низкой компрессии:

• Повышенный расход масла – более 1 л на 1000 км. Масло попадает в камеру сгорания через изношенные маслосъемные кольца или направляющие втулки клапанов, что сопровождается сизым дымом из выхлопной трубы.
• Падение мощности – двигатель не развивает обороты, тупит при разгоне, особенно на высоких передачах. Причина – неполное сгорание топлива из-за утечки давления через неплотности.
• Неравномерная работа на холостом ходу – троение, вибрации, плавающие обороты. Возникает при разнице компрессии между цилиндрами более 1,5 кгс/см².
• Затрудненный запуск – особенно в холодное время. Стартер крутит дольше обычного, так как давление в цилиндрах недостаточно для воспламенения смеси.

Причины падения компрессии делятся на механические и эксплуатационные. К первым относятся:

1. Износ поршневых колец – диагностируется по увеличенному зазору в замке (норма – 0,25–0,45 мм). При износе свыше 0,8 мм кольца подлежат замене.
2. Задиры на стенках цилиндров – возникают при перегреве или масляном голодании. Визуально определяются по глубоким рискам на зеркале цилиндра.
3. Прогар клапанов – чаще выпускных из-за перегрева или детонации. Сопровождается металлическим стуком и черным нагаром на тарелке.
4. Износ направляющих втулок клапанов – приводит к люфту стержня и неплотному прилеганию тарелки к седлу.
5. Пробой прокладки ГБЦ – компрессия падает в двух соседних цилиндрах. Подтверждается наличием пузырьков в расширительном бачке или масляной эмульсией на щупе.

Эксплуатационные факторы, снижающие компрессию:

• Залегание колец из-за закоксовки – устраняется промывкой двигателя специальными составами (например, «Лавр МЛ-202») или механической очисткой.
• Неправильная регулировка клапанов – тепловой зазор должен составлять 0,15 мм для впускных и 0,20 мм для выпускных клапанов.
• Использование некачественного топлива – приводит к образованию нагара на поршнях и клапанах, снижающего герметичность камеры сгорания.
• Перегрев двигателя – вызывает деформацию ГБЦ и прогорание прокладки. Температура охлаждающей жидкости не должна превышать 95°C.

Для точной диагностики низкой компрессии используют компрессометр с резьбовым наконечником. Проверку проводят на прогретом двигателе (70–80°C) при вывернутых свечах. Коленвал прокручивают стартером до стабилизации показаний (обычно 5–7 секунд). Если разница между цилиндрами превышает 1 кгс/см², проводят дополнительные тесты:

• Тест с добавлением масла – в цилиндр заливают 10–15 мл моторного масла и повторно измеряют компрессию. Если показатель вырос на 2–3 кгс/см², проблема в износе колец или цилиндров. Если изменений нет – неисправны клапаны или прокладка ГБЦ.
• Проверка на утечки – с помощью пневмотестера. Давление подается в цилиндр через свечное отверстие, а утечки определяются по шипению в выхлопной трубе (клапаны), впускном коллекторе (впускные клапаны) или картере (кольца).

При выявлении низкой компрессии ремонт зависит от причины. Если виноваты кольца или цилиндры, требуется капитальный ремонт с расточкой блока под ремонтные поршни (размеры для ВАЗ 2106: +0,4 мм, +0,8 мм). При прогаре клапанов их притирают или заменяют, а седла фрезеруют. Пробой прокладки ГБЦ устраняется ее заменой с обязательной проверкой плоскости головки (допустимое отклонение – 0,05 мм).

Профилактика низкой компрессии включает:

• Своевременную замену масла (каждые 7–10 тыс. км) с использованием рекомендованных производителем вязкостей (например, 10W-40 для умеренного климата).
• Контроль температуры двигателя – перегрев недопустим.
• Регулярную проверку и очистку системы вентиляции картера, чтобы избежать закоксовки колец.
• Использование качественного топлива с октановым числом не ниже 92.
• Проверку компрессии каждые 50 тыс. км или при появлении первых признаков неисправностей.
