Что нужно сделать перед сход развалом

Сход-развал – процедура, от которой зависит управляемость, износ шин и безопасность на дороге. Неправильные углы установки колес приводят к уводу автомобиля в сторону, неравномерному истиранию протектора (до 30% быстрее на одном колесе) и повышенному расходу топлива. Перед визитом на стенд необходимо провести подготовку, чтобы результаты были точными, а регулировка – долговечной.

Первый шаг – проверка давления в шинах. Даже отклонение на 0,2 бара от нормы искажает показания стенда. Используйте манометр с точностью до 0,1 бара и сверьтесь с данными производителя (обычно указаны на стойке двери водителя или в крышке бензобака). Не забудьте проверить запасное колесо – его состояние влияет на балансировку при замене.

Второй этап – осмотр подвески. Изношенные сайлентблоки, шаровые опоры или амортизаторы (с пробегом свыше 80–100 тыс. км) дают люфт, который невозможно компенсировать регулировкой. Проверьте элементы на подъемнике или яме: стуки при раскачивании колеса, трещины на резиновых втулках, подтекания масла на амортизаторах – сигналы к замене. Без исправной подвески сход-развал продержится не дольше 1–2 тыс. км.

Третий шаг – контроль геометрии кузова. После ДТП или сильных ударов (например, при наезде на бордюр на скорости выше 30 км/ч) возможны смещения лонжеронов или подрамника. Измерьте диагонали кузова рулеткой: разница более 5 мм между сторонами указывает на деформацию. В таких случаях регулировка развала не даст результата – потребуется правка на стапеле.

Четвертый пункт – проверка ступичных подшипников. Износ вызывает биение колеса, которое стенд воспримет как неверный угол установки. Поднимите автомобиль домкратом и покачайте колесо в вертикальной и горизонтальной плоскостях: люфт более 0,5 мм требует замены подшипника. Также обратите внимание на гул при движении – он появляется при износе на скорости от 60 км/ч.

Пятый этап – очистка дисков и шин. Грязь, снег или лед на ободе искажают показания лазерных датчиков стенда. Перед заездом на сервис промойте колеса под давлением, удалите камни из протектора и убедитесь, что на дисках нет остатков балансировочных грузиков. Для точности измерений масса автомобиля должна соответствовать снаряженной – уберите из багажника лишние предметы.

Как проверить текущие углы установки колес перед регулировкой

Перед регулировкой развала-схождения необходимо точно определить текущие параметры. Для этого используйте стенд с лазерной или компьютерной диагностикой – погрешность измерений на современном оборудовании не превышает 0,01°. Если стенда нет, проверку можно выполнить вручную, но точность снизится до 0,2–0,5°.

Начните с проверки давления в шинах: оно должно соответствовать заводским нормам (указаны на наклейке в проеме водительской двери или в руководстве по эксплуатации). Разница в давлении между колесами одной оси более 0,1 атм искажает результаты измерений. Также убедитесь, что подвеска не имеет люфтов: покачайте автомобиль, проверьте состояние сайлентблоков, шаровых опор и рулевых наконечников.

• Развал: измеряется в градусах отклонения колеса от вертикали. Для проверки используйте цифровой угломер или отвес. Приложите инструмент к ободу колеса, зафиксируйте показания. Норма для большинства легковых автомобилей: -0,5° до -1,5° (отрицательный развал).
• Схождение: измеряется в миллиметрах или градусах. Простейший способ – линейка для схождения: замерьте расстояние между передними и задними кромками ободов на уровне оси колеса. Разница должна быть в пределах 0–3 мм (для заднеприводных) или 0–1 мм (для переднеприводных).
• Кастор: угол наклона оси поворота колеса. Проверяется только на стенде или с помощью специального прибора. Норма: 2–7° для легковых автомобилей. Отклонение приводит к уводу машины в сторону.

Для ручной проверки развала загоните автомобиль на ровную площадку (уклон не более 0,5°). Поднимите колесо на домкрате, установите угломер на обод строго перпендикулярно поверхности. Снимите показания в верхней и нижней точках колеса, вычислите разницу. Если она превышает допуск, требуется регулировка.

При проверке схождения линейкой зафиксируйте автомобиль на ровной поверхности, поверните колеса в прямое положение. Измерьте расстояние между ободами спереди и сзади на уровне оси. Повторите замер, прокатив машину на пол-оборота колеса, чтобы исключить погрешность от неровностей обода. Сравните результаты с заводскими допусками.

Если углы выходят за пределы нормы, запишите их значения. Это поможет оценить объем работ и проконтролировать качество регулировки. На автомобилях с адаптивной подвеской или пневмоподвеской перед проверкой переведите систему в стандартный режим – иначе данные будут некорректны.

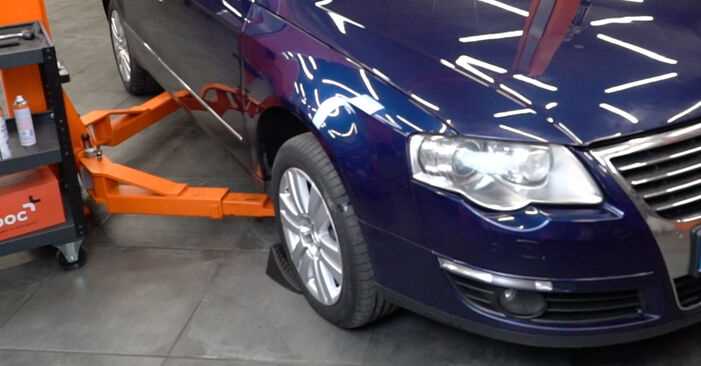

Какие инструменты и приспособления понадобятся для самостоятельной настройки

Для точной регулировки развала потребуются специализированные инструменты, без которых невозможно добиться заводских допусков. Основной – цифровой или механический угломер с точностью не ниже 0,1° (например, Longacre 52-9000 или Mitutoyo 950-118). Альтернатива – лазерный уровень с магнитным креплением (как Bosch GLL 3-80) для визуального контроля плоскости колеса. Обязателен набор регулировочных шайб толщиной от 0,5 до 3 мм (подбираются под конкретную модель подвески) и динамометрический ключ с диапазоном 30–150 Н·м для затяжки болтов с заданным моментом. Для автомобилей с многорычажной подвеской понадобятся специальные ключи для эксцентриковых болтов (например, Hazet 2118-1 для VAG-группы).

• Домкрат гидравлический с подставками – только с грузоподъемностью на 20% выше массы автомобиля (например, Torin T83006 для легковых авто).
• Штангенциркуль (точность 0,05 мм) для измерения зазоров между рычагами и кузовом.
• Струбцины или зажимы для фиксации рулевого колеса в нулевом положении (исключают погрешности из-за люфта).
• Набор шестигранников и Torx (размеры зависят от модели – чаще T40, T50, H8, H10).
• Пластиковые проставки под колеса для выравнивания автомобиля на неровной поверхности (толщина 5–15 мм).
• Манометр для шин (погрешность ≤0,1 бар) – давление должно быть выровнено до начала работ.

Для проверки результата используйте стенд с отвесами или специализированное ПО (например, Carista с адаптером OBD2) для считывания данных с датчиков угла поворота. Без этих инструментов настройка будет приблизительной, а риск неравномерного износа шин возрастет на 40–60%.

Пошаговая инструкция по демонтажу колес и подготовке подвески

Перед началом работ зафиксируйте автомобиль на ровной поверхности с помощью стояночного тормоза и противооткатных упоров. Поддомкратьте машину, используя только штатные точки подъема, указанные в руководстве по эксплуатации – для большинства легковых автомобилей это усиленные участки порогов или специальные метки на днище. Подставьте под кузов страховочные стойки (не менее двух) на расстоянии 20–30 см от домкрата, чтобы исключить падение автомобиля при случайном срыве.

Отверните колесные гайки крест-накрест в два этапа: сначала ослабьте их на ½ оборота при стоящем на земле колесе, затем полностью выкрутите после подъема. Снимите колесо и сразу проверьте состояние тормозных механизмов: толщину колодок (минимально допустимая – 3 мм), наличие трещин на дисках и равномерность износа. Очистите ступицу от грязи металлической щеткой и нанесите тонкий слой медной смазки на привалочную поверхность для предотвращения прикипания.

Отсоедините элементы подвески в последовательности: стойки стабилизатора → шаровые опоры → амортизаторы. Для демонтажа шаровой опоры используйте специализированный съемник – запрещается выбивать палец молотком, это приводит к повреждению пыльника и последующему выходу узла из строя. Перед снятием амортизатора зафиксируйте пружину стяжками (не менее двух на сторону) с усилием не менее 150 кгс, чтобы избежать ее резкого распрямления. Осмотрите сайлентблоки рычагов на наличие разрывов и отслоений резины – при обнаружении дефектов замените деталь целиком.

Как правильно выставить автомобиль на ровной площадке для точных замеров

Первым шагом выберите площадку с твердым покрытием – бетон или асфальт без уклонов и трещин. Избегайте грунта или гравия: даже небольшое проседание колес исказит результаты. Проверьте уровень поверхности строительным уровнем длиной не менее 1 метра. Допустимое отклонение – не более 1 мм на 1 метр. Если уклон превышает норму, используйте регулировочные подкладки под колеса или ищите другое место.

Установите автомобиль так, чтобы передние колеса стояли строго параллельно воображаемой линии, проведенной через центры ступиц. Для этого используйте лазерный нивелир или натянутую нить. Расстояние от нити до боковины шины должно быть одинаковым с обеих сторон – разница более 2 мм недопустима. Задние колеса выставляйте по той же методике, но без жесткой привязки к передним, если автомобиль не полноприводный.

Давление в шинах доведите до заводских значений, указанных на наклейке в проеме водительской двери или в руководстве по эксплуатации. Разница в давлении между колесами одной оси не должна превышать 0,1 бара. Неравномерное давление смещает точку контакта шины с поверхностью, что приводит к ошибкам при замерах развала и схождения. Проверяйте давление манометром с точностью не ниже 0,05 бара.

Перед началом замеров покачайте автомобиль, надавив на передний и задний бамперы с усилием 30–50 кг. Это устранит остаточные напряжения в подвеске и стабилизирует положение кузова. После раскачки дайте машине отстояться 2–3 минуты – амортизаторы должны полностью вернуться в нейтральное положение. Замеры, проведенные без этой процедуры, могут отличаться на 0,1–0,3° от реальных значений.

Используйте противооткатные упоры под колеса, не участвующие в замерах. Для переднеприводных автомобилей упоры ставьте под задние колеса, для заднеприводных – под передние. Упоры должны быть из твердого материала (металл или плотный пластик) и иметь рифленую поверхность для надежной фиксации. Уклон упоров не должен превышать 5°, иначе автомобиль может сместиться во время работы.

При работе с низкопрофильными шинами или автомобилями с жесткой подвеской дополнительно зафиксируйте кузов. Для этого используйте подставки под пороги или специальные кронштейны, крепящиеся к точкам поддомкрачивания. Это предотвратит раскачку кузова при перемещении оператора вокруг автомобиля. Замеры проводите только после полной стабилизации – любое движение искажает углы установки колес.

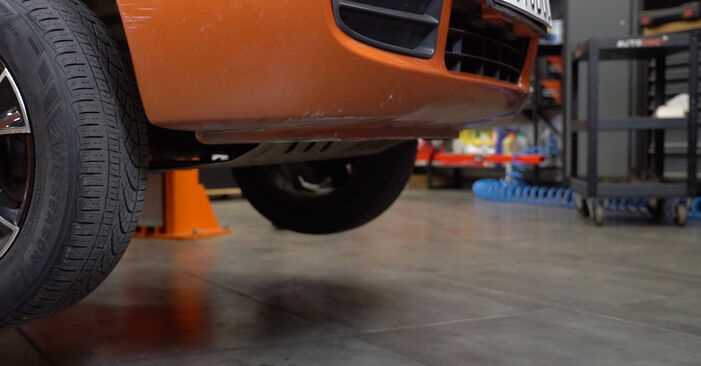

Основные ошибки при регулировке развала и способы их избежать

Первая и самая распространенная ошибка – игнорирование предварительной диагностики подвески. Многие приступают к регулировке развала, не проверив состояние сайлентблоков, шаровых опор и амортизаторов. Изношенные детали искажают результаты измерений: например, люфт в шаровой опоре на 0,5 мм может дать погрешность до 0,3° при замере развала. Перед началом работ всегда проверяйте подвеску на подъемнике с помощью монтировки – люфт свыше 1 мм требует замены элементов.

Неправильный выбор инструмента приводит к неточной настройке. Лазерные стенды и цифровые угломеры дают погрешность ±0,05°, в то время как механические приборы – до ±0,2°. Если автомобиль оснащен адаптивной подвеской (например, Mercedes с системой Airmatic), стандартные стенды не учитывают изменение клиренса, что искажает показания. Для таких случаев используйте специализированные сканеры, синхронизированные с блоком управления подвеской.

Ошибка при установке автомобиля на стенд – частая причина некорректных замеров. Даже небольшой перекос кузова (например, из-за неравномерной загрузки багажника) смещает контрольные точки на 2–3 мм, что эквивалентно изменению развала на 0,1–0,15°. Перед заездом на стенд убедитесь, что давление в шинах соответствует заводским нормам (допустимое отклонение – не более 0,1 атм), а топливный бак заполнен на 50%. Для автомобилей с пневмоподвеской активируйте режим «стандарт» или «комфорт».

Несоблюдение последовательности регулировки – еще одна типичная проблема. Развал настраивают после схождения, а не наоборот. Если сначала выставить развал, а затем регулировать схождение, углы изменятся на 0,05–0,1° из-за смещения рулевой трапеции. На автомобилях с многорычажной подвеской (например, BMW 5 серии) сначала регулируют задний мост, затем передний – обратный порядок приводит к неравномерному износу шин на 15–20% быстрее.

Использование неподходящих крепежных элементов при регулировке – ошибка, которая может привести к аварии. Например, замена штатных болтов эксцентриков на обычные метизы (даже с таким же диаметром) снижает момент затяжки на 20–30%. Это приводит к самопроизвольному ослаблению крепления и изменению углов развала на 0,2–0,4° после 500–1000 км пробега. Всегда используйте оригинальные болты или аналоги с классом прочности не ниже 10.9.

Пренебрежение проверкой углов после регулировки в динамике – критическая ошибка. Статические замеры на стенде не учитывают деформацию подвески при движении. Например, на скорости 80 км/ч развал на передней оси может измениться на 0,1–0,15° из-за прогиба рычагов. После настройки проведите тестовый заезд на ровном участке дороги, затем повторно замерьте углы. Для точности используйте инерциальные датчики (например, Hunter Hawkeye), которые фиксируют изменения в реальном времени.

Неправильная интерпретация заводских спецификаций – ошибка, характерная для владельцев автомобилей с тюнингованной подвеской. Например, для стокового Volkswagen Golf допустимый развал составляет -0,5°±0,25°, но после установки заниженных пружиней (на 30 мм) этот параметр должен быть скорректирован до -1,2°±0,15°. Игнорирование таких изменений приводит к неравномерному износу протектора по внутреннему краю. Всегда сверяйтесь с данными производителя тюнинг-комплекта или используйте программное обеспечение типа Alldata или Mitchell1.

Отсутствие финальной проверки геометрии кузова после регулировки – ошибка, которая может свести на нет все усилия. Даже незначительный перекос рамы (например, после ДТП) искажает углы развала на 0,3–0,5°. После настройки развала и схождения проведите диагностику кузова на стенде с лазерным сканированием (например, Car-O-Liner). Допустимое отклонение контрольных точек – не более 1 мм. Если перекос обнаружен, сначала устраните его, затем повторно регулируйте подвеску.

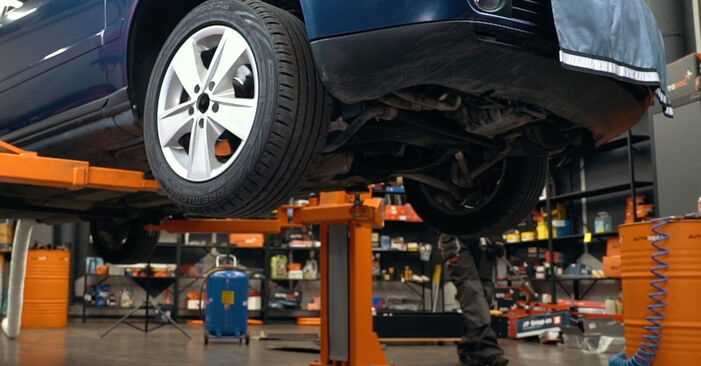

Как проверить и откорректировать схождение после настройки развала

Схождение проверяют после регулировки развала, так как изменения в одном параметре влияют на другой. Для точной диагностики используйте стенд с лазерными датчиками или оптические приборы с точностью измерения не ниже 0,1 мм. Перед началом работ убедитесь, что давление в шинах соответствует заводским нормам – отклонение даже на 0,2 бара исказит результаты.

Установите автомобиль на ровную площадку с твердым покрытием, предварительно проверив люфт рулевого управления и подшипников ступиц. Люфт свыше 0,1 мм на диаметре 100 мм приведет к нестабильным показаниям. Зафиксируйте руль в положении прямолинейного движения, используя специальный фиксатор или груз на рулевом колесе.

Измерьте расстояние между внутренними краями шин на уровне оси колес спереди (точка A) и сзади (точка B) с помощью штангенциркуля или специальной линейки для схождения. Разница между A и B должна соответствовать заводским допускам: для большинства легковых автомобилей это 0±2 мм, для спортивных моделей – до -1 мм (отрицательное схождение).

Если показания выходят за пределы допуска, ослабьте контргайки на рулевых тягах и вращайте регулировочные муфты. Один полный оборот муфты стандартной тяги изменяет схождение на 2–3 мм. Вращайте обе тяги синхронно, чтобы избежать смещения рулевого колеса. После регулировки затяните контргайки с моментом 50–70 Н·м.

Повторно измерьте схождение, прокатив автомобиль вперед-назад на 1–2 метра, чтобы устранить влияние трения в подвеске. Если показания стабильны, но не соответствуют норме, проверьте параллельность рычагов подвески и состояние сайлентблоков – износ свыше 30% требует замены.

Для автомобилей с многорычажной подвеской дополнительно контролируйте схождение при частичной нагрузке (50 кг на сиденье водителя). Разница в показаниях между пустым и нагруженным состоянием не должна превышать 1 мм. В противном случае требуется проверка геометрии кузова или регулировка дополнительных элементов подвески.

После корректировки проведите тестовый заезд на скорости 60–80 км/ч по прямой траектории. Автомобиль не должен тянуть в сторону, а руль должен возвращаться в исходное положение после поворота. Если наблюдается увод, проверьте развал на противоположной стороне – разница свыше 0,3° между колесами одной оси вызывает дисбаланс.

Зафиксируйте результаты измерений в сервисной книжке с указанием даты, пробега и условий проверки. Для автомобилей с адаптивными подвесками или системами стабилизации курсовой устойчивости выполните сброс настроек через диагностический сканер после регулировки геометрии.
