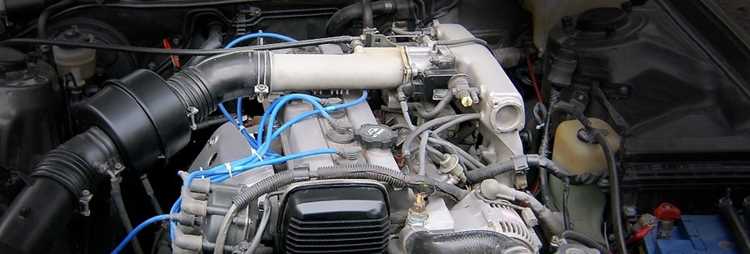

Двигатель 1G-FE – рядная «шестерка» объемом 2,0 л, устанавливавшаяся на Toyota Mark II, Chaser, Cresta и другие модели с 1988 по 2007 год. Корректная установка трамблера критически важна для стабильной работы системы зажигания: ошибка в один зуб на шкиве коленвала смещает момент зажигания на 12–15°, что приводит к детонации, потере мощности и перегреву. В этой статье – точная последовательность действий с привязкой к заводским меткам.
На 1G-FE используется бесконтактная система зажигания с датчиком Холла в трамблере. Метки для установки расположены на трех элементах: шкиве коленвала (риска «0»), передней крышке блока (указатель) и роторе трамблера (выступ). Перед началом работ убедитесь, что ремень ГРМ выставлен по меткам: на шестерне распредвала метка должна совпадать с приливом на крышке головки блока, а на шкиве коленвала – с указателем на передней крышке.
Трамблер на 1G-FE фиксируется в корпусе двумя болтами под ключ на 10 мм. При установке ротор должен указывать на контакт первого цилиндра (метка на крышке трамблера). Если после монтажа двигатель не запускается или работает с перебоями, проверьте положение ротора: при правильной установке он смещается на 5–7° против часовой стрелки после затяжки болтов. Используйте стробоскоп для финальной корректировки угла опережения зажигания – заводской параметр для 1G-FE составляет 10° до ВМТ при 700–800 об/мин.
Установка трамблера на двигатель 1G-FE по меткам
Перед установкой трамблера на двигатель 1G-FE убедитесь, что коленвал выставлен по метке ВМТ первого цилиндра. На шкиве коленвала метка должна совпадать с нулевой риской на крышке ГРМ. Проверьте положение распредвалов: на шестернях должны быть видны метки «K» и «F», совмещенные с ответными рисками на крышках подшипников.
Снимите крышку трамблера и осмотрите ротор. На корпусе распределителя зажигания есть выступ, который должен совпасть с пазом на блоке цилиндров. Внутренняя часть трамблера имеет шлицевой вал с уникальным количеством зубцов – 15 для 1G-FE. Убедитесь, что ротор направлен на контакт первого цилиндра при установке.
Перед монтажом нанесите тонкий слой моторного масла на уплотнительное кольцо трамблера. Это предотвратит подсос воздуха и обеспечит герметичность соединения. Вставляйте трамблер строго вертикально, избегая перекосов, иначе шлицы вала могут не совпасть с приводом масляного насоса.
После установки проверьте положение ротора. Он должен указывать на метку первого цилиндра на корпусе трамблера. Если ротор смещен, снимите трамблер и поверните вал масляного насоса на один зуб с помощью длинной отвертки, затем повторите установку.
Затяните болт крепления трамблера моментом 18–22 Н·м. Превышение усилия может деформировать корпус или повредить резьбу в блоке. Подключите высоковольтные провода согласно порядку работы цилиндров: 1-5-3-6-2-4, начиная от контакта ротора по часовой стрелке.
Для точной настройки зажигания используйте стробоскоп. Подключите его к высоковольтному проводу первого цилиндра и запустите двигатель. На холостых оборотах (700–800 об/мин) метка на шкиве коленвала должна совпадать с риской «10°» на крышке ГРМ. При необходимости ослабьте болт крепления трамблера и поверните его корпус для корректировки угла опережения.
Если двигатель работает неровно после установки, проверьте совпадение меток ГРМ повторно. Даже небольшое смещение распредвалов относительно коленвала приведет к сбоям в зажигании. Также убедитесь, что зазор между контактами датчика Холла в трамблере не превышает 0,2–0,4 мм.
После завершения работ проконтролируйте отсутствие утечек масла из-под трамблера. Запустите двигатель и дайте ему поработать 5–10 минут, затем заглушите и проверьте уровень масла. При необходимости долейте до нормы, так как часть масла могла уйти в систему смазки привода трамблера.
Необходимые инструменты и материалы для работы
Для точной установки трамблера на двигатель 1G-FE потребуется минимальный, но строго специализированный набор инструментов. Основные позиции:
- Динамометрический ключ с диапазоном 10–30 Н·м (для затяжки болта крепления трамблера с моментом 18 Н·м).
- Набор головок 10 мм и 12 мм (для снятия защитного кожуха ГРМ и доступа к шкиву коленвала).
- Стробоскоп с индуктивным датчиком (например, OEM 2190 или аналог) для проверки момента зажигания.
- Шестигранник на 5 мм (для фиксации распредвала при совмещении меток).
- Монтажная лопатка или специальный съемник (для демонтажа старого трамблера без повреждения посадочного места).
- Новый сальник трамблера (артикул 90311-38017 для 1G-FE) и герметик Toyota FIPG 08826-00080.
Дополнительно проверьте наличие меток на шкиве коленвала и крышке ГРМ – они должны быть четко видны. Если метки стерты, используйте маркер для металла или гравировальный инструмент, чтобы восстановить их перед началом работ. Избегайте универсальных ключей и ударных инструментов: превышение момента затяжки или перекос трамблера приведет к нарушению синхронизации зажигания.
Проверка положения коленчатого вала перед установкой
Если метки не совпадают, проверните коленвал за болт шкива по часовой стрелке до их точного совмещения. Используйте головку на 19 мм и вороток – вращение против часовой стрелки недопустимо, так как может привести к повреждению ремня ГРМ или клапанов. Убедитесь, что распредвалы также находятся в правильном положении: метки на шестернях должны совпадать с ответными рисками на задней крышке ремня.
Для дополнительной проверки снимите свечу первого цилиндра и вставьте в отверстие тонкий стержень (например, отвертку). При медленном проворачивании коленвала стержень должен начать подниматься, а затем остановиться в верхней точке – это и есть ВМТ. Если стержень продолжает движение вниз, проверните вал еще на полный оборот (360°) и повторите проверку.
На двигателях 1G-FE с системой зажигания без распределителя (DIS) положение коленвала критически важно для корректной работы катушек. В этом случае используйте диагностический сканер для проверки сигнала датчика положения коленвала (CKP) – при ВМТ первого цилиндра сканер должен показывать 0° или 360° в зависимости от программного обеспечения. Несоответствие укажет на необходимость повторной синхронизации.
Определение правильной метки на шкиве распредвала
На шкиве распредвала двигателя 1G-FE нанесены две метки: основная (выемка или выступ) и дополнительная (риска или точка). Основная метка совмещается с указателем на крышке ГРМ при положении поршня первого цилиндра в ВМТ на такте сжатия. Для точной идентификации используйте стробоскоп или контрольную лампу, подключенную к первому цилиндру – при прокручивании коленвала метка должна совпасть с указателем в момент искры. Дополнительная метка (обычно смещена на 10°) служит для проверки фаз газораспределения при диагностике.
| Тип метки | Расположение | Способ проверки |
|---|---|---|
| Основная (ВМТ) | Совмещается с указателем на крышке ГРМ | Визуально или стробоскопом при прокрутке коленвала |
| Дополнительная (10°) | Смещена относительно основной | Используется для корректировки фаз при неисправностях |
При несовпадении меток проверьте натяжение ремня ГРМ и отсутствие износа зубьев – отклонение даже на один зуб приведет к сбою зажигания и потере мощности.
Совмещение меток на шестерне распредвала и крышке ГРМ
На шестерне распредвала двигателя 1G-FE метка выполнена в виде небольшого углубления или выпуклой точки, расположенной между двумя зубьями. На крышке ГРМ ей соответствует риска или выступ, нанесенный на пластиковый кожух. Для точного совмещения вращайте коленвал по часовой стрелке ключом на 19 мм за болт шкива до момента, когда метка на шестерне распредвала встанет строго напротив риски на крышке. Убедитесь, что поршень первого цилиндра находится в ВМТ – для этого проверьте совпадение метки на шкиве коленвала с нулевой отметкой на нижней крышке ГРМ.
Важно: при несовпадении меток на 1–2 зуба допускается корректировка положения распредвала, но смещение более чем на 3 зуба свидетельствует о неправильной установке ремня или растяжении цепи. В этом случае требуется демонтаж крышки ГРМ и повторная проверка фаз газораспределения с использованием специального шаблона для 1G-FE (артикул 09205-16010). Не проворачивайте распредвал отдельно от коленвала – это приведет к контакту клапанов с поршнями и повреждению двигателя.

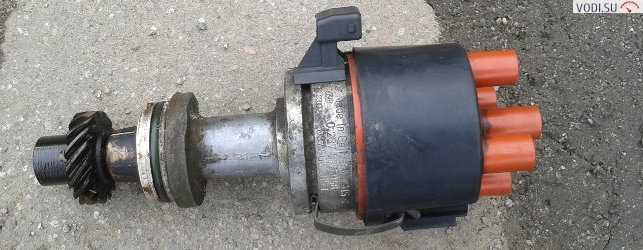

Установка трамблера в корпус с учетом положения бегунка
Перед установкой трамблера на двигатель 1G-FE убедитесь, что бегунок направлен на контакт первого цилиндра. Для этого совместите метку на роторе с выступом на корпусе трамблера, соответствующим первому цилиндру. На большинстве моделей этот выступ обозначен цифрой «1» или стрелкой.
Ключевые шаги при установке:
- Снимите крышку трамблера, проверьте чистоту контактов и отсутствие следов окисления.
- Проверните коленвал до совмещения метки на шкиве с отметкой «0» на крышке ГРМ (ВМТ первого цилиндра).
- Убедитесь, что распредвал занял правильное положение – кулачки первого цилиндра должны быть направлены вверх.
При установке корпуса трамблера в посадочное место обратите внимание на шлицы вала. Они должны совпасть с пазами привода без усилия. Если шлицы не совпадают, проверните бегунок на один зуб против часовой стрелки и повторите попытку.
После установки корпуса зафиксируйте его болтами, но не затягивайте до конца. Оставьте возможность для регулировки угла опережения зажигания. Проверьте, что бегунок вращается свободно, без заеданий, и не задевает за контакты крышки.
Для точной настройки используйте стробоскоп. Подключите его к высоковольтному проводу первого цилиндра и запустите двигатель. Направьте свет на шкив коленвала – метка должна совпадать с нулевой отметкой на крышке ГРМ. Если смещение превышает 2°, ослабьте крепление трамблера и поверните корпус в нужную сторону.
Типичные ошибки при установке:
- Неправильное совмещение меток ВМТ – приводит к сбоям в работе двигателя или невозможности запуска.
- Перепутывание положения бегунка – вызывает пропуски зажигания в цилиндрах.
- Чрезмерная затяжка болтов корпуса – деформирует посадочное место и нарушает герметичность.
Если после установки двигатель работает с перебоями, проверьте последовательность подключения высоковольтных проводов. На 1G-FE порядок работы цилиндров – 1-5-3-6-2-4. Бегунок должен вращаться по часовой стрелке, следуя этой последовательности.
После окончательной фиксации трамблера повторно проверьте угол опережения зажигания. На холостом ходу он должен составлять 8–12° до ВМТ. При необходимости откорректируйте положение корпуса, ослабив крепление и повернув его на 1–2 мм в нужную сторону.
