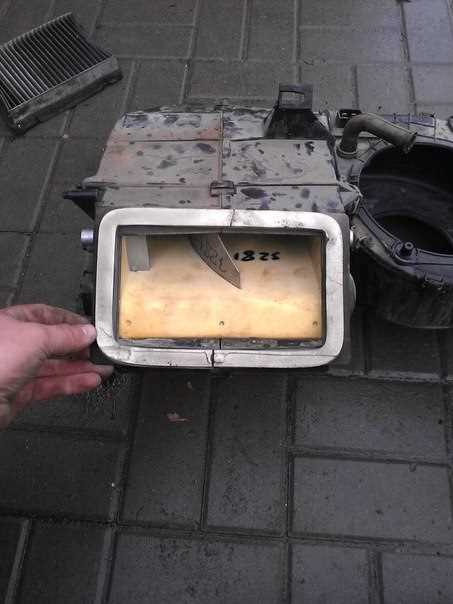

Как устроена печка ваз 2110

Отопитель ВАЗ 2110 – это компактная климатическая система с принудительной циркуляцией воздуха, интегрированная в общий контур охлаждения двигателя. Основные узлы: радиатор печки, электровентилятор, заслонки распределения потоков и блок управления. Температурный режим регулируется смешиванием горячего антифриза из рубашки охлаждения с холодным воздухом через термостат и краник печки. При стандартной работе система обеспечивает прогрев салона до +20°C за 10–15 минут при наружной температуре −10°C.

Радиатор печки – алюминиевый или медный теплообменник с трубчато-пластинчатой конструкцией, рассчитанный на расход антифриза 8–10 л/мин. Его эффективность зависит от чистоты сот: при засорении на 30% теплоотдача падает на 40–50%. Замена требуется при появлении течей или снижении температуры воздуха на выходе ниже +45°C. Оптимальный вариант – радиатор с увеличенным количеством пластин (например, ДААЗ 2110-8101060-01).

Электровентилятор печки – коллекторный двигатель постоянного тока мощностью 120 Вт с тремя скоростями вращения (1200, 2400, 3600 об/мин). Регулировка осуществляется через резисторный блок (сопротивления 0,82 Ом, 0,23 Ом и 0 Ом). При износе щёток или подшипников шум увеличивается на 15–20 дБ, а производительность снижается на 25–30%. Для диагностики проверяют ток потребления: на максимальной скорости он должен составлять 8–10 А.

Заслонки печки управляют распределением воздуха между дефлекторами, ногами и лобовым стеклом. В ВАЗ 2110 используется две основные заслонки: температурная (смешивает потоки) и рециркуляции (перекрывает забор воздуха снаружи). Привод – тросиковый или электрический (в модификациях с климат-контролем). Типичная неисправность – обрыв троса или деформация заслонки, что приводит к неравномерному прогреву салона. Для ремонта рекомендуется использовать усиленные тросы с тефлоновым покрытием (артикул 2110-8127010-10).

Краник печки – шаровый механизм с резиновым уплотнением, перекрывающий подачу антифриза в радиатор. В открытом положении пропускная способность – 12–14 л/мин. Частая проблема – закисание штока из-за некачественного антифриза или длительного простоя. Признаки неисправности: постоянный прогрев салона или отсутствие тепла. Замена краника требуется каждые 50–70 тыс. км пробега; предпочтительны керамические модели (например, LUZAR LV 0108).

Устройство печки ВАЗ 2110: принцип работы и детали

Отопитель ВАЗ 2110 – жидкостная система с принудительной циркуляцией, интегрированная в контур охлаждения двигателя. Основные узлы: радиатор печки, электровентилятор, заслонки распределения потоков, блок управления и патрубки подвода/отвода антифриза. Температурный режим регулируется смешиванием горячего и холодного воздуха через заслонку, управляемую моторедуктором.

Радиатор печки – алюминиевый, двухрядный, с трубчато-пластинчатой конструкцией. Расположен под панелью приборов в пластиковом кожухе. Теплообменник соединён с системой охлаждения через два патрубка диаметром 16 мм: входной (от термостата) и выходной (к насосу). Пропускная способность – до 8 л/мин при рабочем давлении 1,2 атм. Засорение радиатора снижает теплоотдачу на 30–40%, что требует промывки или замены.

• Электровентилятор – осевой, с крыльчаткой диаметром 180 мм и трёхскоростным переключателем. Мощность двигателя – 120 Вт, ток потребления на максимальной скорости – 14 А. Подшипники вентилятора выходят из строя при перегреве (свыше 90°C) или попадании влаги. Рекомендуется смазка литолом каждые 30 тыс. км.
• Заслонки – пластиковые, с резиновыми уплотнителями. Управляются моторедукторами 2110-8127200 (температурная) и 2110-8127100 (рециркуляции). Ход заслонки – 90°, время срабатывания – 1,5 с. Износ шестерён редуктора приводит к люфту и неполному закрытию, что вызывает подсос холодного воздуха.
• Блок управления – электронный, с потенциометрами регулировки температуры и скорости вентилятора. Напряжение питания – 12 В, сопротивление датчика температуры – 2,2 кОм при 25°C. Окисление контактов на разъёме приводит к скачкам напряжения и нестабильной работе заслонок.

Принцип работы: антифриз, нагретый до 85–95°C, поступает в радиатор печки через термостат. Воздух, нагнетаемый вентилятором, проходит через соты радиатора, нагревается и распределяется заслонками по салону. Температура регулируется смешиванием горячего и холодного потоков. При включении рециркуляции заслонка перекрывает забор воздуха снаружи, используя только салонный.

Типичные неисправности и их устранение:

1. Слабый поток воздуха – проверка предохранителя F18 (30 А), замена фильтра салона (артикул 2110-8122020), очистка крыльчатки вентилятора от пыли.
2. Печка дует холодным – диагностика моторедуктора заслонки (сопротивление обмотки 1,5–2,5 кОм), проверка уровня антифриза, герметичности патрубков.
3. Шум при работе – замена подшипников вентилятора (артикул 6-180306У) или мотора в сборе (2110-8118020).

Для продления ресурса системы рекомендуется:

• Использовать антифриз G12+ (красный) с интервалом замены 60 тыс. км.
• Промывать радиатор печки каждые 2 года раствором лимонной кислоты (50 г на 1 л воды).
• Смазывать моторедукторы силиконовой смазкой при сезонном обслуживании.
• Проверять герметичность системы давлением 1,5 атм (утечки чаще всего в местах хомутов патрубков).

Замена радиатора печки требует демонтажа панели приборов. Последовательность: слив антифриза, отсоединение патрубков, снятие бардачка и центральной консоли, откручивание креплений радиатора (4 болта М6). При установке нового радиатора (артикул 2110-8101060) заменить уплотнительные кольца патрубков и промазать герметиком стыки кожуха.

Основные узлы отопителя и их расположение в салоне

Отопитель ВАЗ 2110 состоит из радиатора печки, электровентилятора, заслонок и системы воздуховодов. Радиатор расположен за центральной консолью, в нише под панелью приборов, ближе к моторному щиту. Для доступа к нему требуется частичный демонтаж торпедо – снятие нижней накладки и отсоединение воздуховодов.

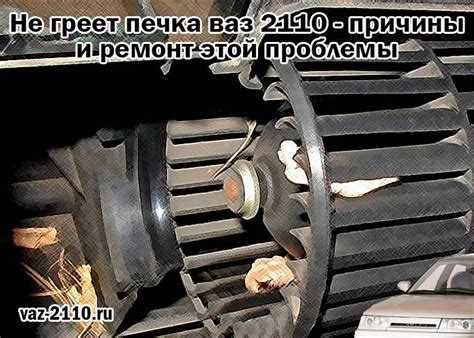

Электровентилятор (моторчик печки) установлен справа от радиатора, в пластиковом кожухе. Крепится тремя винтами к корпусу отопителя. Снаружи салона доступ к нему возможен через бардачок: после снятия перчаточного ящика открывается технологическое окно. При замене рекомендуется проверять состояние крыльчатки на наличие трещин.

Заслонка управления потоками воздуха находится между радиатором и вентилятором. Она регулирует подачу воздуха через радиатор или в обход него. Механизм заслонки приводится в действие тросиком от ручки регулятора температуры на панели. При заедании заслонки характерны щелчки или отсутствие изменения температуры воздуха.

Система воздуховодов включает центральный дефлектор, боковые сопла и патрубки обдува ног. Центральный воздуховод проходит под панелью приборов и разветвляется к дефлекторам на торпедо. Боковые сопла подключены через гибкие гофрированные шланги, которые часто пережимаются или трескаются. Патрубки обдува ног расположены под передней панелью и крепятся к корпусу отопителя хомутами.

Датчик температуры воздуха в салоне установлен на потолке, рядом с плафоном освещения. Он передает данные на блок управления климатом (если установлен) или влияет на работу заслонки через контроллер. При неисправности датчика печка может работать только в одном режиме или не реагировать на регулировки.

Блок управления отопителем (ручки регулировки) расположен на центральной консоли. Левая ручка отвечает за температуру (красный-синий сектор), средняя – за распределение потоков (ноги, лицо, лобовое стекло), правая – за скорость вентилятора. Тросики от ручек идут к заслонкам и резистору вентилятора, который находится под бардачком.

Резистор электровентилятора (дополнительный сопротивление) крепится к корпусу отопителя рядом с моторчиком. Он обеспечивает переключение скоростей вращения вентилятора. При выходе из строя резистора вентилятор работает только на максимальной скорости. Для замены достаточно отсоединить разъем и выкрутить два винта.

Кран отопителя на ВАЗ 2110 отсутствует – регулировка температуры осуществляется заслонкой. Однако в системе присутствует клапан рециркуляции воздуха, расположенный под капотом, на моторном щите. Он перекрывает забор воздуха снаружи при включении режима рециркуляции. При негерметичности клапана в салон попадают выхлопные газы.

Схема циркуляции воздуха и роль заслонок в регулировке температуры

Циркуляция воздуха в печке ВАЗ 2110 организована по замкнутому контуру с принудительным нагнетанием через радиатор отопителя. Вентилятор системы, расположенный за салонным фильтром, забирает воздух извне или из салона (в режиме рециркуляции) и направляет его через радиатор, где происходит теплообмен. Далее поток распределяется по воздуховодам в зависимости от положения заслонок. Основные каналы: центральные дефлекторы, боковые сопла, обдув ног и ветрового стекла. Температура регулируется смешиванием горячего воздуха после радиатора и холодного – через байпасный канал.

Ключевую роль в системе играют три заслонки: температурная, распределительная и заслонка рециркуляции. Температурная заслонка (расположена перед радиатором) изменяет соотношение горячего и холодного воздуха, перекрывая или открывая байпасный канал. Её положение определяет конечную температуру потока. Распределительная заслонка направляет воздух в нужные воздуховоды: при обдуве ног она перекрывает центральные дефлекторы, а при обогреве стекла – перенаправляет поток вверх. Заслонка рециркуляции блокирует забор воздуха снаружи, обеспечивая быстрый прогрев салона зимой или защиту от пыли летом.

Управление заслонками осуществляется тросиковым приводом от рукояток на панели управления. Положение температурной заслонки регулируется красной ручкой: крайнее левое положение соответствует максимальному обдуву холодным воздухом (байпас открыт), правое – горячим (байпас закрыт). Распределительная заслонка управляется синей ручкой с тремя фиксированными положениями: «ноги», «ноги/стекло», «стекло». Заслонка рециркуляции включается отдельной кнопкой с индикатором. При неисправности привода заслонки могут заклинивать, что приводит к неравномерному обогреву или отсутствию холодного воздуха.

Для диагностики неисправностей заслонок необходимо снять центральную консоль и проверить целостность тросиков привода. Частая проблема – обрыв или растяжение тросика температурной заслонки, из-за чего она не доходит до крайних положений. В этом случае требуется замена тросика или регулировка его натяжения. Распределительная заслонка может заклинивать из-за попадания мусора или деформации пластикового корпуса – в таких случаях блок воздуховодов демонтируют и очищают. Заслонка рециркуляции редко выходит из строя, но при поломке электропривода её проще заменить в сборе.

Эффективность работы печки напрямую зависит от герметичности системы. Утечки воздуха через щели в воздуховодах или неплотно прилегающие заслонки снижают производительность на 30–40%. Для проверки герметичности запустите двигатель, включите печку на максимальную мощность и поочерёдно перекрывайте рукой дефлекторы – в исправной системе поток должен резко усиливаться в оставшихся открытыми каналах. Если этого не происходит, ищите трещины в пластиковых воздуховодах или зазоры между заслонками и корпусом. Уплотнители заслонок со временем изнашиваются и требуют замены – используйте самоклеящийся поролон толщиной 5–7 мм.

Устройство радиатора печки и его подключение к системе охлаждения

Радиатор печки ВАЗ 2110 – алюминиевый трубчато-пластинчатый теплообменник с двумя рядами трубок сечением 6×8 мм и 24 пластинами оребрения на 1 см длины. Рабочий объём – 0,35 л, теплоотдача – 2,1 кВт при расходе охлаждающей жидкости 6 л/мин. Входной и выходной патрубки диаметром 16 мм расположены на одном торце, что упрощает монтаж в ограниченном пространстве под панелью приборов. Для герметизации стыков используются резиновые уплотнители с внутренним диаметром 18 мм, устойчивые к температурам до 120°C и давлению 1,2 атм.

Подключение радиатора к системе охлаждения осуществляется через два шланга: подающий (от термостата) и обратный (к насосу). На подающем шланге установлен кран печки с тросовым приводом, регулирующий расход жидкости в диапазоне 0–6 л/мин. Обратный шланг врезан в нижний патрубок радиатора двигателя через тройник с углом 45°, что минимизирует гидравлическое сопротивление. Для предотвращения завоздушивания системы при замене радиатора рекомендуется устанавливать его под углом 5–7° к горизонту, входным патрубком вверх, и прокачивать контур через сливную пробку на блоке цилиндров до появления стабильной струи без пузырьков.

Электродвигатель вентилятора: типы, характеристики и способы замены

На ВАЗ 2110 устанавливаются два основных типа электродвигателей вентилятора отопителя: стандартный коллекторный (2110-8118020) и модернизированный бесколлекторный (2110-8118020-10). Коллекторный мотор имеет мощность 110 Вт, номинальное напряжение 12 В, потребляемый ток до 9 А и частоту вращения 3000–3500 об/мин. Бесколлекторный вариант отличается повышенной надежностью за счет отсутствия щеточного узла, сниженным уровнем шума (до 45 дБ против 55 дБ у коллекторного) и увеличенным ресурсом – до 5000 часов против 2000–3000 у предшественника. Оба типа взаимозаменяемы по посадочным размерам, но бесколлекторный требует проверки совместимости с блоком управления печкой (ревизия прошивки контроллера может потребоваться при установке на ранние модели).

Замена электродвигателя выполняется в следующем порядке:

1. Отсоедините минусовую клемму АКБ.
2. Снимите накладку ветрового стекла и шумоизоляционную обивку под жабо.
3. Открутите три винта крепления корпуса вентилятора (ключ на 10) и отсоедините колодку проводов.
4. Извлеките вентилятор в сборе, провернув его против часовой стрелки на 90° для выхода из зацепления с воздуховодом.
5. Отверните два винта крепления электродвигателя к крыльчатке (ключ на 7) и замените мотор, соблюдая полярность при подключении разъема.
6. Перед установкой проверьте состояние резиновых демпферов – при износе замените их (каталожный номер 2110-8118022).

При сборке убедитесь в плотном прилегании крыльчатки к валу мотора – зазор более 0,5 мм вызывает вибрацию и шум. Для диагностики неисправностей используйте мультиметр: сопротивление обмоток коллекторного мотора должно составлять 0,8–1,2 Ом, бесколлекторного – 3,5–4,5 Ом. При обрыве цепи или межвитковом замыкании замена неизбежна.
