Как установить стеклоподъемник ваз 2107

Замена стеклоподъемника на ВАЗ 2107 – задача, требующая точности и последовательности. Стандартный механизм, особенно на автомобилях старше 15 лет, часто выходит из строя из-за износа пластиковых шестерен или коррозии троса. В этой статье разберем процесс установки нового стеклоподъемника с учетом особенностей конструкции двери «семерки»: ограниченного пространства, крепления направляющих и подключения электропривода (если предусмотрено).

Для работы потребуется минимальный набор инструментов: крестовая и плоская отвертки, ключи на 8 и 10, пассатижи, а также новый стеклоподъемник – лучше выбирать модели с металлическими шестернями (например, «ДААЗ» или «КЗАТЭ»), так как они служат дольше пластиковых аналогов. Перед началом демонтажа отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводки. Особое внимание уделите фиксации стекла: если оно упадет в дверь, его подъем без разборки обшивки станет невозможным.

Процесс установки включает 5 ключевых этапов: снятие обшивки двери, демонтаж старого механизма, подготовка посадочных мест, монтаж нового стеклоподъемника и регулировка. На каждом шаге есть нюансы: например, при снятии обшивки важно не повредить пластиковые пистоны, а при установке нового механизма – правильно выставить положение направляющих, чтобы стекло двигалось без перекосов. В конце проверьте работу стеклоподъемника на всех режимах (подъем, опускание, остановка) и убедитесь в отсутствии посторонних шумов.

Необходимые инструменты и материалы для замены стеклоподъемника

Для замены стеклоподъемника на ВАЗ 2107 потребуется стандартный набор инструментов, адаптированный под специфику классических моделей. Основу составляют:

• Ключи на 8, 10, 13 мм – для демонтажа дверной карты, креплений механизма и регулировки;
• Крестовая и плоская отвертки – для снятия обшивки, фиксаторов и электропроводки (если установлен электропривод);
• Пассатижи – для извлечения стопорных колец и работы с тросиком;
• Молоток с резиновой насадкой – для аккуратного отделения пластиковых клипс без повреждений;
• Шестигранник на 5 мм – пригодится для регулировки направляющих стекла.

Дополнительно понадобятся торцевые головки с удлинителем (10–13 мм) – они ускорят процесс откручивания труднодоступных болтов в нижней части двери. Для работы с электрической частью (при наличии) подготовьте мультиметр и изоленту.

Из расходных материалов критически важны:

1. Новый стеклоподъемник – выбирайте механизм с металлическим редуктором (например, производства «ДААЗ» или «КЗАТЭ»), так как пластиковые аналоги быстро изнашиваются;
2. Тросик – если старый растянут или имеет обрывы, замените его комплектно с роликами;
3. Смазка – литол-24 или графитовая смазка для обработки трущихся деталей (редуктор, направляющие);
4. Пластиковые клипсы дверной карты – артикул 2101-6102082, 10–12 штук на дверь;
5. Герметик для стекла – силиконовый, чтобы исключить попадание влаги в дверной проем.

При замене электрического стеклоподъемника докупите клеммы типа «мама» (6,3 мм) и гофру для проводки – штатная изоляция часто трескается от вибраций.

Для удобства работы используйте магнитную ленту или телескопический магнит – болты и гайки в двери часто падают в труднодоступные места. Если дверная карта снимается впервые, заранее сфотографируйте расположение проводов и креплений – это сэкономит время при сборке. При отсутствии смотровой ямы или подъемника поддомкратьте автомобиль и установите на упоры для стабильного доступа к нижним болтам двери.

Инструменты и материалы должны быть под рукой до начала работ. Проверьте комплектность нового стеклоподъемника: в коробке должны быть инструкция, крепеж (болты М6×16, гайки), тросик и пластиковые втулки. Если механизм без упаковки или имеет следы коррозии, откажитесь от покупки – такие детали быстро выходят из строя.

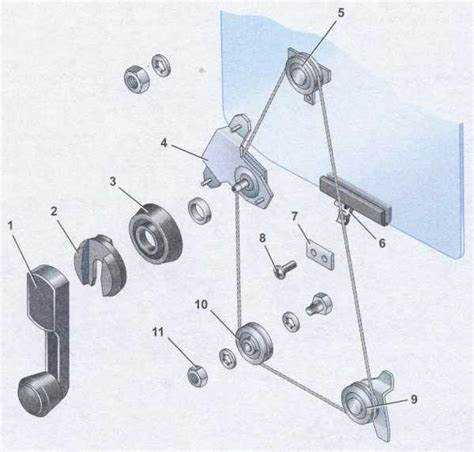

Снятие обшивки двери и демонтаж старого механизма

Начните с отсоединения клеммы аккумулятора, чтобы исключить случайное замыкание проводки при работе с электростеклоподъемником. Подденьте отверткой пластиковые заглушки на ручке двери (их три: две на ручке открывания и одна на кнопке блокировки замка) и выкрутите винты крепления. Если на двери установлен динамик, отключите его разъем и снимите, открутив два самореза по краям.

Обшивка крепится к металлическому каркасу двери восемью пластиковыми пистонами – четыре вдоль нижнего края, два по центру и два в районе зеркала. Аккуратно подденьте обшивку плоской отверткой, начиная с нижнего угла, и отщелкните пистоны по периметру. Не тяните резко: пистоны хрупкие, и их легко сломать. После снятия отложите обшивку в сторону, не отсоединяя тросики замка и тяги.

Старый механизм стеклоподъемника держится на трех болтах М6: два на направляющей рейке и один на кронштейне барабана. Открутите их ключом на 10, удерживая гайки вторым ключом, чтобы не провернуть. Если болты закисли, нанесите WD-40 и дайте постоять 10–15 минут. При демонтаже обратите внимание на положение троса – он должен свободно выходить из барабана, иначе его можно повредить.

Отсоедините трос от направляющих роликов, сняв его с крючков на стекле. Если трос заржавел или перетерся, замените его сразу: попытки восстановить старый приведут к обрыву в процессе эксплуатации. Проверьте состояние пластиковых втулок на роликах – при износе их лучше заменить, чтобы избежать перекоса стекла.

Снимите стекло, открутив два болта крепления к ползункам механизма (ключ на 8). Поднимите стекло вверх до упора и зафиксируйте его скотчем или деревянным бруском, чтобы не упало. Осмотрите металлический каркас двери на предмет коррозии – если есть очаги ржавчины, зачистите их наждачной бумагой и обработайте преобразователем.

Перед установкой нового механизма сравните крепежные отверстия старого и нового стеклоподъемника. На ВАЗ 2107 встречаются две модификации: с верхним и нижним расположением барабана. Если отверстия не совпадают, придется доработать кронштейн или выбрать другой тип механизма. Очистите посадочные места от грязи и старой смазки – это обеспечит корректную работу нового узла.

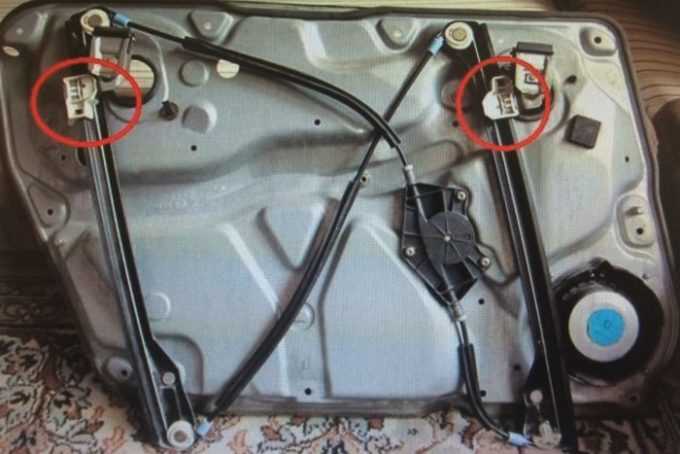

Подготовка посадочного места и проверка креплений

Перед установкой нового стеклоподъемника на ВАЗ 2107 очистите посадочное место от остатков старого герметика, ржавчины и грязи. Используйте металлическую щетку или наждачную бумагу с зернистостью P80–P120 для удаления коррозии с кромок двери. Особое внимание уделите отверстиям под крепежные болты – их диаметр должен составлять 8 мм, а резьба не иметь повреждений. Если обнаружены сколы или заусенцы, обработайте их напильником.

Проверьте состояние направляющих стекла. На ВАЗ 2107 они выполнены из металлических полос толщиной 1,5 мм с отверстиями под ролики. Измерьте расстояние между верхней и нижней направляющими – оно должно быть 420±2 мм. При отклонении более чем на 3 мм направляющие подлежат замене или правке. Смажьте их консистентной смазкой (например, Литол-24) перед установкой нового механизма.

• Осмотрите уплотнительные резинки двери: трещины или деформации приведут к попаданию влаги и ускоренному износу механизма.
• Проверьте зазоры между стеклом и дверной картой – они должны быть равномерными (3–5 мм) по всей длине.
• Убедитесь, что стекло свободно перемещается вручную без заеданий, иначе потребуется регулировка направляющих.

Крепежные болты стеклоподъемника (М6×1,0) часто ржавеют или срываются. Замените их на новые оцинкованные или кадмированные аналоги с классом прочности не ниже 8.8. Для предотвращения самоотвинчивания нанесите на резьбу фиксатор (например, Loctite 243). Момент затяжки болтов – 8–10 Н·м.

Если на двери установлены дополнительные шумоизоляционные материалы, временно демонтируйте их. Они могут мешать правильной посадке механизма и создавать перекосы. После установки стеклоподъемника верните шумоизоляцию на место, убедившись, что она не касается движущихся частей.

1. Нанесите герметик (например, ABRO 999) на кромки посадочного места тонким слоем (1–2 мм) для защиты от влаги.
2. Перед окончательной затяжкой болтов проверьте соосность механизма с направляющими стекла – смещение более 1 мм приведет к заеданию.
3. Установите стекло в нижнее положение и зафиксируйте его временными упорами (например, деревянными брусками), чтобы избежать падения при монтаже.

После подготовки посадочного места проведите тестовую сборку без окончательной затяжки крепежа. Проверните механизм вручную на полный ход – стекло должно подниматься и опускаться плавно, без рывков. Если обнаружены заедания, отрегулируйте положение стеклоподъемника или направляющих. Только после этого затяните болты окончательно.

Установка нового стеклоподъемника и регулировка троса

Перед монтажом нового стеклоподъемника снимите дверную обшивку и отсоедините старый механизм, открутив три болта крепления к металлическому каркасу двери. Проверьте состояние направляющих стекла – при наличии ржавчины или заусенцев обработайте их наждачной бумагой зернистостью P120 и покройте антикоррозийным составом. Убедитесь, что новое изделие совместимо с ВАЗ 2107: для передних дверей подходят механизмы с артикулом 2101-6104080, для задних – 2105-6104080.

Установите новый стеклоподъемник на штатное место, зафиксировав его болтами М6 с моментом затяжки 8–10 Н·м. При креплении следите, чтобы барабан троса располагался строго вертикально – смещение даже на 5 мм приведет к перекосу стекла. Подключите электрический разъем (если предусмотрен) или закрепите ручку механического привода.

Трос стеклоподъемника натягивайте равномерно, избегая провисаний и перекрутов. Начните с фиксации одного конца троса на барабане, затем пропустите его через верхний ролик, зацепите за стекло и верните на нижний ролик. Для регулировки натяжения используйте специальный винт на барабане: вращайте его по часовой стрелке до устранения люфта, но не перетягивайте – оптимальное усилие на ручке должно составлять 2–3 кг.

Проверьте ход стекла, опустив и подняв его несколько раз. Если стекло движется рывками или заедает, ослабьте трос и перепроверьте его траекторию. Особое внимание уделите точкам крепления троса к стеклу: зажимы должны быть затянуты до упора, но без деформации металла. При необходимости смажьте направляющие силиконовой смазкой.

Отрегулируйте положение стекла относительно уплотнителя двери. Для этого ослабьте болты крепления направляющей планки и сместите ее вверх или вниз, добиваясь равномерного зазора по всему периметру. Зазор между стеклом и уплотнителем должен составлять 2–3 мм – меньшее значение приведет к скрипам, большее – к попаданию влаги в салон.

После регулировки затяните все крепежные элементы и установите дверную обшивку. Проверьте работу стеклоподъемника под нагрузкой: прижмите стекло рукой в момент подъема – механизм должен справляться без посторонних звуков. Если наблюдается проскальзывание троса, увеличьте натяжение на 1–2 оборота винта барабана.

В завершение нанесите консистентную смазку на зубчатые элементы механизма и ролики. Для электрических стеклоподъемников дополнительно проверьте работу концевиков – стекло должно останавливаться в крайних положениях без ударов. При обнаружении неисправностей замените микровыключатели или отрегулируйте их положение.

Сборка двери и проверка работоспособности механизма

Установите внутреннюю обшивку двери, совместив крепежные пистоны с отверстиями в металлическом каркасе. Начните с верхнего края, прижимая панель к двери и фиксируя по периметру. Для ВАЗ 2107 используйте 8 пистонов стандартного размера (4,5 мм) – недостающие замените новыми, чтобы исключить дребезжание. Затяните винты крепления ручки двери моментом 3–4 Н·м, избегая перетяжки, которая деформирует пластиковые втулки.

Подключите электрический разъем стеклоподъемника к жгуту проводки, убедившись в правильной полярности: красный провод – «+12 В», черный – масса. Если мотор не реагирует, проверьте предохранитель F17 (8 А) в монтажном блоке и целостность проводов на участке от двери до салона. Для механических стеклоподъемников закрепите ручку на шлицевом валу, зафиксировав стопорной шайбой и пружинным кольцом.

Смажьте направляющие стекла силиконовой смазкой (например, «Molykote 111»), нанося состав тонким слоем на верхние и нижние ролики. Избегайте использования литола или солидола – они притягивают пыль и загустевают на морозе. Для электрических стеклоподъемников дополнительно обработайте шестерни редуктора консистентной смазкой «ШРУС-4».

Закройте дверь и проверьте прилегание уплотнителя по периметру. Щель более 2 мм между стеклом и рамкой двери указывает на необходимость регулировки положения стекла: ослабьте болты крепления направляющей (момент затяжки 5–6 Н·м) и сместите ее на 1–2 мм в нужную сторону. После регулировки повторно затяните болты и проверьте герметичность.

Для финального теста включите зажигание и активируйте стеклоподъемник кнопкой. Если стекло движется рывками, отключите питание и проверьте натяжение троса – провисание более 5 мм устраните перемещением натяжного ролика. При нормальной работе закрепите защитную пленку на внутренней стороне обшивки, закрыв механизм от пыли.
