В Kia Optima 2016–2022 годов провод видеорегистратора чаще всего прокладывают вдоль верхней кромки лобового стекла, скрывая его под обшивкой потолка. Для этого потребуется снять пластиковые накладки стоек A и B, а также частично демонтировать потолочную панель. В моделях с люком провода удобно пропускать через резиновый уплотнитель в районе зеркала заднего вида, а затем вести вдоль штатной проводки к блоку предохранителей.
В салоне Optima используется мягкая обшивка потолка, которую легко отогнуть пальцами. Чтобы избежать провисания провода, закрепите его пластиковыми стяжками к металлическому каркасу кузова через каждые 20–25 см. Для фиксации на стойках A и B подойдут силиконовые держатели диаметром 5–7 мм – они не оставляют следов на пластике и выдерживают вес регистратора до 300 г.
Если регистратор подключается к прикуривателю, используйте удлинитель с плоским штекером и проложите его под ковриком водителя. В Optima 2019+ годов с беспроводной зарядкой можно запитать устройство от USB-порта в центральном тоннеле, спрятав провод под кожухом рычага КПП. Для моделей с камерой заднего вида штатную проводку удлиняют через гофру в багажнике и подводят к регистратору через левую заднюю стойку.
При выборе маршрута прокладки избегайте зон с подвижными элементами: дверные уплотнители, механизмы стеклоподъёмников и крепления зеркал. В Optima с панорамной крышей провод лучше вести по правой стороне – там меньше риск зацепить его при регулировке солнцезащитного козырька. Для дополнительной маскировки используйте чёрную изоленту или термоусадочную трубку в цвет обшивки.

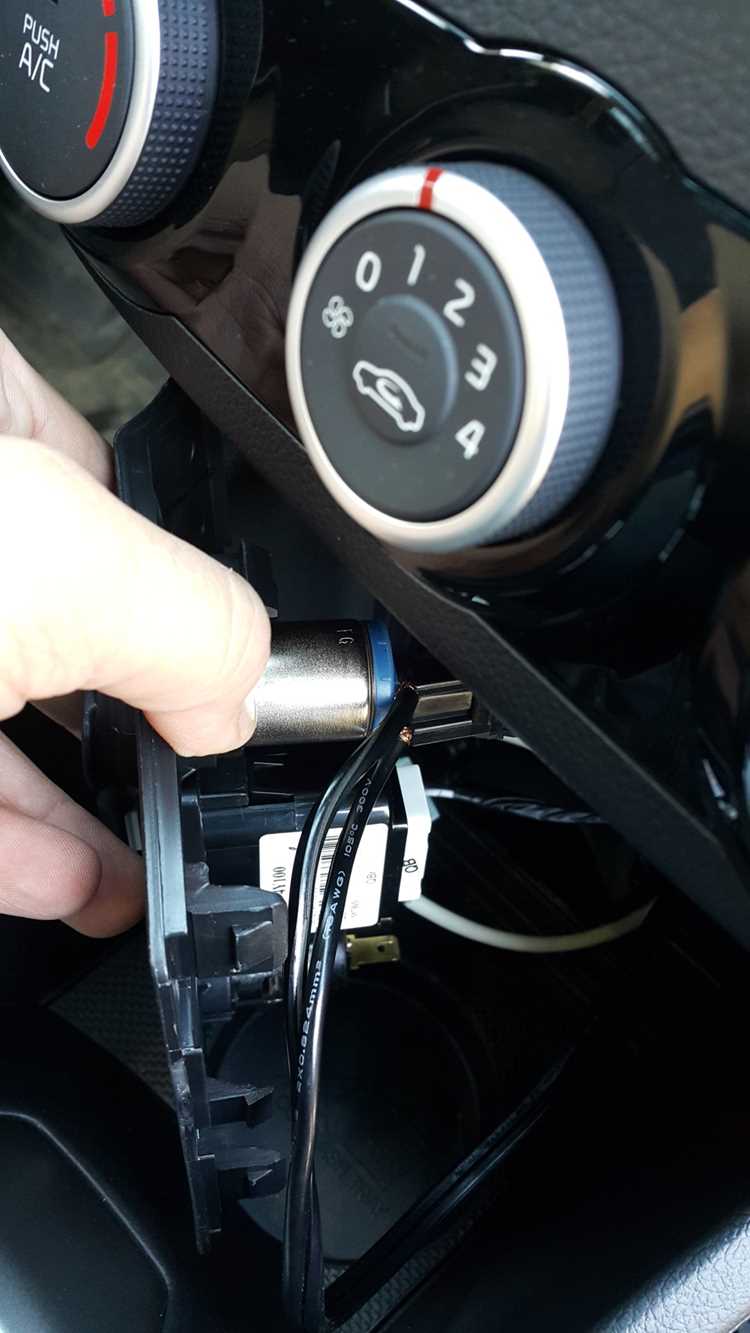

Выбор оптимального маршрута прокладки кабеля от регистратора к источнику питания
Если источник питания – блок предохранителей, выбирайте предохранитель с постоянным напряжением (например, F30 на 10А в монтажном блоке под рулевой колонкой). Подключение через адаптер «add-a-circuit» исключает необходимость резать штатную проводку. Маршрут кабеля от стойки до блока прокладывайте вдоль штатного жгута под торпедо, избегая зон с острыми кромками и подвижными элементами (например, педальным узлом).
Для прокладки к заднему стеклу (при установке второго регистратора) используйте потолочный плафон: кабель ведите под обшивкой потолка, пропуская его через резиновые уплотнители дверей. В багажнике маршрут проложите вдоль штатной проводки задних фонарей, фиксируя стяжками к жгуту. Избегайте мест с высокой температурой (ближе 15 см к выхлопной трубе) и подвижными деталями (например, петлями задней двери).
Перед фиксацией кабеля проверьте его длину: оставляйте запас 10–15 см в местах подключения, чтобы исключить натяжение при вибрации. Используйте гофру диаметром 6–8 мм для защиты провода в зонах с риском перетирания (например, у дверных уплотнителей). После прокладки протестируйте работу регистратора при включенном зажигании и заглушенном двигателе – это выявит возможные помехи от штатной электроники.
Использование штатных каналов и уплотнителей для скрытой проводки
В Kia Optima провода видеорегистратора можно провести через штатные каналы под обшивкой потолка, начиная от лобового стекла до стойки A. Для этого потребуется частично демонтировать накладку потолка в районе козырька и снять уплотнитель двери водителя. Основной маршрут прокладки – вдоль штатного жгута проводов, идущего к плафону освещения салона. Используйте пластиковые клипсы-зажимы диаметром 5–7 мм, чтобы зафиксировать провод в канале и избежать его провисания. В местах стыков обшивки (например, между потолком и стойкой) применяйте силиконовые вставки уплотнителей – они предотвратят перетирание изоляции.
Ключевые точки: уплотнитель между дверью и кузовом (резиновый профиль с пазом) позволяет скрытно вывести провод к блоку предохранителей или прикуривателю. Для этого аккуратно подденьте уплотнитель отверткой с плоским жалом и уложите провод в нижнюю часть паза, прижав его к кузову. Избегайте резких изгибов – минимальный радиус для провода сечением 0,75 мм² составляет 30 мм. В районе порога используйте штатные пластиковые направляющие, идущие вдоль центрального туннеля, чтобы избежать контакта с металлическими кромками.
При подключении к блоку предохранителей через штатный канал под панелью приборов (доступен после снятия нижней накладки рулевой колонки) используйте ответвитель типа «add-a-fuse» с предохранителем на 2 А. Провод питания регистратора прокладывайте параллельно штатной проводке, фиксируя его нейлоновыми стяжками каждые 15–20 см. В местах прохода через металлические перегородки (например, моторный щит) обязательно применяйте резиновые втулки диаметром 8–10 мм, чтобы исключить повреждение изоляции от вибрации.
Крепление провода с помощью клипс и двустороннего скотча без повреждения обшивки
Двусторонний скотч на вспененной основе (например, 3M VHB или аналоги толщиной 1–1,5 мм) выдерживает нагрузку до 2 кг на 1 см². Наклеивайте его полосками длиной 3–4 см с интервалом 20–25 см вдоль провода. Избегайте мест с резкими изгибами обшивки – там скотч может отклеиться из-за вибрации.
При прокладке вдоль лобового стекла используйте клипсы с плоской основой (артикул Kia 81630-3X000). Они крепятся к металлическому каркасу под уплотнителем стекла. Провод пропускайте под резиновым молдингом, предварительно смазав его силиконовой смазкой для легкого скольжения.
Для маскировки на стойках A и B подойдут клипсы с защелкой (размер 6×8 мм). Их устанавливают в технологические пазы обшивки, не повреждая декоративные панели. Перед фиксацией провода проверьте, чтобы клипса не мешала закрытию двери – зазор должен быть не менее 2 мм.
Двусторонний скотч на тканевой основе (например, Tesa 51608) подходит для крепления провода к текстильным элементам салона. Наклеивайте его только на ровные участки, избегая швов и складок. Для дополнительной фиксации прижмите скотч на 30 секунд с усилием 3–5 кг.
При демонтаже клипс используйте пластиковый съемник или тонкую отвертку, обернутую изолентой. Нагрейте скотч феном до 40–50°C – это снизит остаточный клей на обшивке. Остатки клея удаляйте специальным очистителем (например, 3M Adhesive Remover) или изопропиловым спиртом.
Для провода толщиной более 3 мм выбирайте клипсы с широким зажимом (артикул 81630-2S000). Они предотвращают перетирание изоляции при вибрации. Перед окончательной фиксацией проверьте трассу провода на отсутствие натяжения – допустимый провис 5–7 мм на метр длины.
Подключение регистратора к блоку предохранителей через адаптер с минимальной длиной кабеля
Для Kia Optima (2016–2022) оптимальным местом подключения служит предохранитель №15 (10A) в блоке салона (расположен под левой панелью приборов, за крышкой с надписью «FUSE»). Используйте адаптер с минимальной длиной провода – не более 30 см – чтобы избежать провисания и помех при работе подушек безопасности. Подходящие модели: BlackVue B-124 или VIOFO Fuse TAP, оснащённые встроенным стабилизатором напряжения на 5V. Перед установкой проверьте мультиметром наличие напряжения на выбранном предохранителе при включённом зажигании (должно быть 12–14V).
- Отключите минусовую клемму аккумулятора.
- Снимите крышку блока предохранителей, поддев её пластиковым клином.
- Извлеките предохранитель №15, вставьте адаптер в гнездо, затем верните предохранитель в верхний слот адаптера.
- Проложите провод от адаптера к регистратору вдоль штатной проводки, фиксируя его пластиковыми стяжками через каждые 15 см.
- Подключите разъём micro-USB/USB-C к регистратору, избегая натяжения кабеля.
- Восстановите питание аккумулятора и проверьте работу устройства.
Для моделей с системой Start/Stop выбирайте предохранитель, активный только при работающем двигателе (например, №23, 15A), чтобы избежать разряда батареи.
Маскировка провода под декоративными накладками и панелями салона
В Kia Optima декоративные накладки центральной консоли и стоек лобового стекла – оптимальные зоны для скрытой прокладки провода регистратора. Накладка передней стойки (А-стойка) крепится на пластиковых клипсах: для её демонтажа используйте специальный съёмник или плоскую отвёртку с мягкой насадкой, чтобы не повредить защёлки. Провод укладывайте вдоль штатного жгута проводки, фиксируя его стяжками каждые 15–20 см. Избегайте резких изгибов – радиус сгиба провода не должен быть меньше 3 см, иначе возможны заломы изоляции.
Для прокладки под накладкой порога водителя снимите пластиковую панель, потянув её вверх с передней части (крепления – металлические пистоны). Провод пропустите через технологическое отверстие в моторном щите, предварительно защитив его гофрой диаметром 8–10 мм. В салоне используйте штатные каналы под ковролином: для доступа к ним приподнимите резиновый уплотнитель двери и отогните ковровое покрытие. Закрепите провод к металлическому каркасу кузова изолентой или пластиковыми хомутами.
| Наименование | Назначение | Примечание |
|---|---|---|
| Съёмник пластиковых клипс | Демонтаж накладок без повреждений | Артикул для Kia Optima: 09568-10010 (оригинал) |
| Гофра ПВХ 8–10 мм | Защита провода от перетирания | Длина – не менее 2 м |
| Пластиковые стяжки 2,5×100 мм | Фиксация провода к жгутам | Материал – нейлон, устойчивый к вибрации |
| Изолента ПВХ чёрная | Дополнительная фиксация в труднодоступных местах | Ширина – 19 мм |
При прокладке под накладкой потолка (в зоне зеркала заднего вида) отсоедините козырёк и плафон освещения, открутив два самореза под заглушками. Провод регистратора протяните вдоль штатной проводки зеркала, используя существующие крепления. Для фиксации на потолочной панели применяйте двусторонний скотч 3M VHB или силиконовые держатели – они не оставляют следов при демонтаже. Убедитесь, что провод не касается движущихся элементов (например, механизма регулировки зеркала) и не провисает при открытии дверей.
Применение гофрированных трубок и кабель-каналов для аккуратной укладки
Гофрированные трубки диаметром 6–10 мм – оптимальное решение для защиты проводов видеорегистратора в Kia Optima. Они изготавливаются из самозатухающего ПВХ или полиамида, выдерживают температуры от -40°C до +120°C и устойчивы к маслам, бензину и ультрафиолету. Для прокладки вдоль стойки лобового стекла подойдет трубка с внутренним диаметром 8 мм: она вмещает кабель питания толщиной 3–5 мм и оставляет запас на изгибы.
При выборе кабель-каналов учитывайте ширину штатных зазоров в салоне. В Optima 2016–2020 годов между обшивкой потолка и металлическим кузовом остается зазор 12–15 мм – достаточно для канала шириной 10 мм и высотой 7 мм. Пластиковые каналы с самоклеящейся основой (например, D-Line DL-10) крепятся без сверления, но требуют обезжиривания поверхности спиртом перед монтажом.
- Гофрированные трубки фиксируйте пластиковыми хомутами-стяжками с шагом 20–25 см. Избегайте металлических хомутов: они могут пережать провод при вибрации.
- Для поворотов используйте угловые соединители под 90° или нагрейте трубку строительным феном до 80°C – она станет пластичной и примет нужную форму.
- В местах стыка с дверными уплотнителями прокладывайте трубку под резиновым кантом, предварительно смазав его силиконовой смазкой для герметичности.
Кабель-каналы в Optima удобнее монтировать по маршруту: стойка лобового стекла → потолок → задняя полка. Начинайте укладку с задней части салона, постепенно продвигаясь к передней панели. Это позволит избежать провисания канала и обеспечит равномерное натяжение провода. Для маскировки на стыке потолка и боковой обшивки используйте каналы с декоративной крышкой под цвет салона (например, черный матовый для Optima в темном интерьере).
В местах пересечения с подушками безопасности (например, вдоль стойки A) прокладывайте провод только в штатных каналах кузова. Гофрированные трубки здесь недопустимы – они могут помешать срабатыванию системы. Вместо этого используйте плоские кабель-каналы толщиной 3–4 мм (например, HellermannTyton 3000-03), которые укладываются под обшивку без риска повреждения.
Для фиксации кабель-каналов на пластиковых панелях Optima применяйте двухсторонний скотч 3M VHB толщиной 1 мм. Он выдерживает нагрузку до 5 кг/см² и не отклеивается при перепадах температур. Перед приклеиванием прогрейте панель феном до 40–50°C – это улучшит адгезию. В местах, где канал проходит под ковролином, используйте алюминиевые скобы с резиновыми прокладками, чтобы избежать скрипов.
- Отмерьте необходимую длину трубки или канала с запасом 10–15% на изгибы.
- Пропустите провод через трубку до монтажа – после установки это сделать сложнее.
- Закрепите канал на кузове, затем аккуратно вложите провод, избегая натяжения.
- Проверьте подвижность дверей и крышки багажника – провод не должен мешать их открытию.
- Зафиксируйте концы трубки или канала заглушками, чтобы предотвратить попадание пыли и влаги.
В Optima с панорамной крышей избегайте прокладки проводов под потолочным плафоном. Вместо этого ведите кабель вдоль штатного жгута под обшивкой потолка, используя гофрированную трубку диаметром 6 мм. Для маскировки на стыке потолка и лобового стекла примените черный кабель-канал шириной 8 мм – он сливается с резиновым уплотнителем и незаметен даже при ближайшем рассмотрении.
Проверка надежности фиксации и отсутствия помех работе электроники после установки
После маскировки провода видеорегистратора в салоне Kia Optima (особенно при прокладке вдоль потолочного уплотнителя или под обшивкой стойки) критически важно проверить механическую фиксацию. Используйте пластиковые клипсы или двусторонний скотч шириной не менее 15 мм – они выдерживают нагрузку до 2 кг при температуре от -40°C до +80°C. Потяните провод с усилием 3–5 Н (примерно 300–500 г) в местах крепления: если смещение превышает 2 мм, добавьте дополнительную точку фиксации. Особое внимание уделите зонам возле зеркала заднего вида и потолочного плафона – вибрации при движении могут ослабить крепление.
Для диагностики электромагнитных помех подключите регистратор и запустите двигатель. Проверьте работу следующих систем: мультимедийный комплекс (отсутствие искажений звука или «заиканий» при воспроизведении), камера заднего вида (четкое изображение без артефактов), датчики парктроника (стабильные показания на экране). Если наблюдаются сбои, измените трассу провода, увеличив расстояние до CAN-шины (минимум 10 см) или заменив штатный кабель питания на экранированный с сечением 0,75 мм². В 90% случаев помехи возникают при параллельной прокладке с проводами аудиосистемы или блока управления климатом.
Завершите проверку тест-драйвом продолжительностью не менее 30 минут по маршруту с неровностями и резкими маневрами. Остановитесь и осмотрите провод в местах изгибов (особенно у дверных уплотнителей) – на поверхности не должно быть заломов или трения об острые кромки пластика. Если регистратор самопроизвольно перезагружается или теряет питание, проверьте контакт в разъеме прикуривателя или напрямую подключитесь к блоку предохранителей через предохранитель на 2 А. Зафиксируйте результаты проверки в таблице с параметрами: время теста, температура в салоне, состояние систем – это поможет выявить закономерности при повторных сбоях.
