Ручка переключения передач – деталь, которая подвергается постоянным механическим нагрузкам. Со временем она может износиться, потрескаться или просто надоесть внешним видом. Замена требует точного подхода: неправильное снятие способно повредить рычаг, пластиковые втулки или фиксирующие элементы. В большинстве случаев ручка крепится одним из трёх способов: на резьбе, на защёлках или с помощью стопорного кольца.
Для ручек с резьбовым соединением понадобится ключ на 10 или 12 мм (в зависимости от модели автомобиля) и шестигранник, если предусмотрен стопорный винт. Перед началом работ отсоедините минусовую клемму аккумулятора – на некоторых автомобилях (например, Volkswagen Golf IV или Skoda Octavia) рычаг подключён к датчику положения селектора. Если ручка не поддаётся, прогрейте её феном до 40–50°C: пластик расширится, и соединение ослабнет.
Ручки на защёлках (распространены на Toyota Corolla, Honda Civic) снимаются с помощью плоской отвёртки или специального съёмника. Вставьте инструмент в паз между ручкой и основанием, аккуратно отожмите фиксаторы и потяните вверх. Избегайте резких движений – защёлки из хрупкого пластика легко ломаются. Если ручка сидит слишком плотно, оберните её тканью и постучите резиновым молотком по основанию, направляя усилие строго вертикально.
Стопорное кольцо встречается на автомобилях с механической КПП (например, Lada Vesta, Renault Logan). Для его снятия потребуется крючок из проволоки или тонкая отвёртка. Подденьте кольцо в месте стыка и снимите его круговыми движениями. Будьте осторожны: кольцо может соскочить и потеряться. После демонтажа осмотрите рычаг на предмет износа – трещины, сколы или деформация указывают на необходимость замены втулок или самого рычага.
Независимо от способа крепления, после снятия ручки очистите рычаг от грязи и старой смазки. Используйте уайт-спирит или очиститель тормозов, но избегайте агрессивных растворителей – они разрушают пластик. Нанесите тонкий слой силиконовой смазки на резьбу или защёлки перед установкой новой ручки. Это предотвратит прикипание и облегчит демонтаж в будущем.
Какие инструменты понадобятся для демонтажа ручки КПП
Для большинства автомобилей потребуется минимальный набор: плоская и крестовая отвёртки с шириной жала 3–5 мм, торцевой ключ на 10 мм или головка с трещоткой. Если ручка зафиксирована стопорным кольцом, пригодится специальный съёмник или тонкие плоскогубцы с узкими губками. На некоторых моделях (например, Volkswagen Golf IV или Skoda Octavia) используется скрытый винт под декоративной накладкой – для его извлечения нужна отвёртка с магнитным наконечником или пинцет.
В случаях, когда ручка прикручена болтами с внутренним шестигранником (как у BMW E36 или Audi A4 B5), понадобится набор шестигранников на 4–6 мм. Для пластиковых фиксаторов, часто встречающихся на японских машинах (Toyota Corolla, Honda Civic), эффективнее использовать пластиковую лопатку или тонкий металлический шпатель, чтобы не повредить защёлки. Если ручка сидит на резьбе с герметиком, может потребоваться строительный фен для размягчения клеящего состава.
При демонтаже ручек с электроподогревом или кнопками блокировки (например, на Mercedes W210) обязательно отключите аккумулятор и подготовьте мультиметр для проверки цепей. Для ручек с металлическим основанием, прикипевшим к штоку, используйте проникающую смазку типа WD-40 или жидкий ключ – нанесите её за 10–15 минут до начала работ. В редких случаях (старые модели Opel или Ford) может понадобиться молоток с резиновой насадкой для аккуратного выбивания ручки из посадочного места.
Дополнительно пригодится ветошь для протирки деталей, перчатки для защиты рук от смазки и острых кромок, а также небольшой контейнер для хранения мелких крепёжных элементов. Если ручка снимается впервые, сфотографируйте исходное положение деталей – это упростит обратную сборку. Для автомобилей с механической блокировкой (например, Renault Logan) проверьте наличие стопорного штифта под резиновым чехлом – его часто упускают из виду.

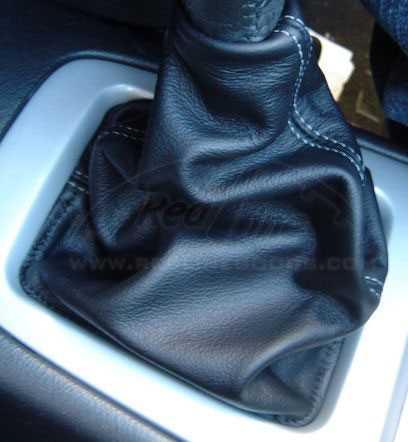

Как определить тип крепления ручки на рычаге переключения
Если визуальный осмотр не даёт однозначного ответа, проверьте наличие скрытых элементов. На некоторых автомобилях (например, BMW E36, Mazda 3) ручка держится на пластиковом или металлическом штифте, который проходит сквозь рычаг и фиксируется сбоку. Для доступа к нему может потребоваться снять декоративный кожух или отогнуть резиновый чехол. В таблице ниже приведены ключевые признаки каждого типа крепления:
| Тип крепления | Внешние признаки | Примеры автомобилей | Инструмент для снятия |
|---|---|---|---|
| Резьбовое | Резьба на рычаге, ручка накручивается | ВАЗ 2110, Ford Focus | Газовый ключ, разводной ключ |
| Зажимное | Болт/винт сбоку, хомут | Toyota Camry, Kia Rio | Отвёртка, ключ на 10/12 |
| Фиксаторы | Кнопка под ручкой, пружинная защёлка | Volkswagen Passat, Skoda Octavia | Плоская отвёртка, тонкий штырь |
| Штифтовое | Скрытый штифт под чехлом | BMW 3-series, Mazda 6 | Шлицевая отвёртка, молоток |
Для точного определения типа крепления изучите документацию к автомобилю или поищите информацию по VIN-коду. На форумах владельцев часто выкладывают фото и видео разборки конкретных моделей – это поможет избежать ошибок. Если ручка не поддаётся, не прилагайте чрезмерных усилий: на некоторых автомобилях (например, Audi A4, Nissan Qashqai) пластиковые элементы крепления хрупкие и ломаются при сильном нажатии.
В сомнительных случаях используйте метод проб: попробуйте слегка покачать ручку в разные стороны. Если она отклоняется на 2–3 мм вверх-вниз, вероятно, это фиксаторное крепление. Если ручка вращается вокруг оси рычага – резьбовое. Зажимные соединения обычно не имеют люфта, но при ослаблении болта ручка легко снимается движением вверх.
Пошаговая инструкция по снятию ручки с резьбовым соединением
Перед началом работы подготовьте инструменты: плоскую отвёртку шириной 5–7 мм, торцевой ключ на 10 или 12 мм (в зависимости от модели автомобиля), проникающую смазку (например, WD-40), ветошь и перчатки. Резьбовое соединение часто закисает, поэтому смазка необходима для облегчения демонтажа.
Осмотрите ручку КПП снизу. Если на ней есть пластиковый или металлический кожух, аккуратно подденьте его отвёрткой, начиная с нижней кромки. Кожух обычно фиксируется защёлками или винтами – не прилагайте чрезмерных усилий, чтобы не сломать крепления.
Найдите контргайку под ручкой. Она может быть скрыта под резиновым или пластиковым чехлом – сдвиньте его вверх. Контргайка чаще всего имеет шестигранную форму под ключ на 10 или 12 мм. Зафиксируйте её ключом, чтобы предотвратить проворачивание.
Удерживая контргайку, начните откручивать саму ручку против часовой стрелки. Если резьба закисла, нанесите проникающую смазку на соединение и дайте ей подействовать 5–10 минут. При необходимости используйте молоток с резиновой насадкой, чтобы слегка обстучать основание ручки – это поможет разрушить коррозию.
Если ручка не поддаётся, попробуйте нагреть соединение строительным феном в течение 30–60 секунд. Тепловое расширение металла облегчит откручивание. Избегайте открытого огня – это может повредить пластиковые детали или вызвать возгорание смазки.
После откручивания ручки осмотрите резьбу на рычаге КПП. Удалите остатки старой смазки или ржавчины с помощью ветоши и металлической щётки. Если резьба повреждена, её можно восстановить плашкой соответствующего размера (обычно М10х1,25 или М12х1,25).
Перед установкой новой ручки нанесите на резьбу тонкий слой графитовой или медной смазки. Это предотвратит закисание в будущем. Затягивайте ручку до упора, затем зафиксируйте контргайку, удерживая ручку от проворачивания.
Проверьте работу механизма переключения передач. Ручка должна сидеть плотно, без люфта. Если после установки ощущается вибрация или затруднённое переключение, возможно, требуется регулировка кулисы или замена изношенных деталей.
Как снять ручку КПП с защелками или пружинными фиксаторами
Ручки с защелками или пружинными фиксаторами удерживаются на рычаге переключения за счет внутренних механизмов, требующих точного воздействия. Перед началом работы отключите аккумулятор, чтобы исключить случайное срабатывание электрических систем, если ручка оснащена подсветкой или датчиками. Осмотрите основание ручки: защелки часто расположены под декоративной накладкой или резиновым чехлом, которые нужно аккуратно поддеть плоской отверткой или пластиковым съемником.
Для ручек с пружинными фиксаторами найдите отверстие или паз на нижней части – туда вставляется тонкий металлический стержень (например, шестигранник 3–5 мм) или специальный ключ, идущий в комплекте с автомобилем. Надавите на фиксатор, одновременно потянув ручку вверх с усилием 5–10 кг. Если ручка не поддается, проверьте наличие дополнительных крепежных винтов под заглушками или на боковых гранях – их часто маскируют под цвет пластика.
В некоторых моделях (например, Volkswagen Golf V, Skoda Octavia A5) фиксатор срабатывает при нажатии на кнопку под чехлом рычага. Снимите чехол, сдвинув его вверх, и найдите пластиковую или металлическую защелку. Удерживая ее пальцем или отверткой, потяните ручку резким движением. Избегайте чрезмерных усилий – пружинные механизмы рассчитаны на давление не более 15–20 Н·м, иначе возможна деформация посадочного места.
Если ручка зафиксирована стопорным кольцом (как у Toyota Corolla E120), потребуется съемник для стопорных колец или плоскогубцы с тонкими губками. Вставьте инструмент в пазы кольца и разожмите его, одновременно приподнимая ручку. Кольцо часто ломается при демонтаже – заранее приобретите запасное (артикул для большинства моделей Toyota: 33553-12010). После снятия осмотрите шток рычага на предмет коррозии или заусенцев – их нужно зачистить наждачной бумагой P600.
Для ручек с боковыми защелками (например, Renault Logan, Lada Vesta) используйте две плоские отвертки. Вставьте их с противоположных сторон основания ручки и равномерно надавливайте, пока защелки не выйдут из зацепления. Если пластик хрупкий, оберните отвертки изолентой, чтобы не поцарапать поверхность. На автомобилях с механической блокировкой (как у Ford Focus II) перед снятием переведите рычаг в нейтральное положение и поверните ключ зажигания в положение «ACC».
После демонтажа проверьте состояние резинового демпфера на штоке – при износе замените его (артикул для большинства моделей: 1178300046). Смажьте посадочное место силиконовой смазкой или литолом-24, избегая попадания на пластиковые детали. Установка ручки производится в обратном порядке: совместите фиксаторы с пазами на рычаге и надавите до характерного щелчка. Проверьте надежность крепления, покачав ручку в стороны – люфт недопустим.

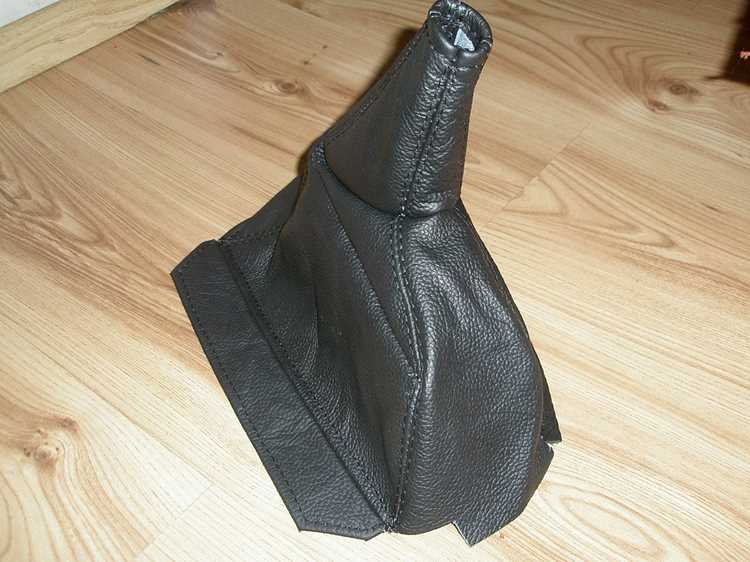

Особенности демонтажа ручки на автомобилях с механической и автоматической коробкой
На механических коробках ручка чаще всего фиксируется пластиковым или металлическим стопорным кольцом под декоративным чехлом. Для доступа к нему требуется снять кожух, поддев его плоской отвёрткой или специальным съёмником. В моделях Volkswagen, Skoda и Audi с МКПП стопорное кольцо может быть скрыто под резиновым уплотнителем – его нужно аккуратно отогнуть, не повредив. На автомобилях Renault и Peugeot (например, Logan или 308) ручка иногда крепится на резьбовом соединении, которое откручивается против часовой стрелки после снятия верхней накладки.
У автоматических коробок конструкция сложнее: ручка может быть интегрирована в селектор с электронными компонентами. На Toyota Camry и RAV4 с АКПП перед демонтажем необходимо отсоединить разъём подсветки или индикации режимов, расположенный под кожухом. В Hyundai Solaris и Kia Rio ручка фиксируется защёлками, которые отжимаются тонкой отвёрткой через технологические отверстия в пластиковом корпусе. На некоторых BMW (например, E60) селектор АКПП снимается только после отключения аккумулятора и сброса настроек блока управления трансмиссией.
На МКПП Subaru Impreza и Forester ручка держится на шлицевом соединении с тягой переключения – для её снятия потребуется открутить гайку на 10 или 12 мм, расположенную в основании. В Mazda 3 и 6 с механикой стопорное кольцо часто ломается при попытке снятия, поэтому рекомендуется заранее приобрести ремкомплект (артикул F020-20-500). На ВАЗ-2110 и Приоре ручка просто вытягивается вверх после снятия чехла, но при наличии ржавчины на штоке может потребоваться WD-40 и лёгкое постукивание молотком через деревянную проставку.
В автоматах Mercedes-Benz (W211, W204) селектор снимается после демонтажа центральной консоли – для этого нужно открутить 4 болта Torx T20 и отсоединить тросик кикдауна. На Nissan Qashqai и X-Trail с вариатором ручка фиксируется пружинной защёлкой, которую можно отжать пальцем, надавив на выступ сбоку. В Ford Focus 3 с АКПП PowerShift перед снятием ручки необходимо перевести селектор в режим «N» и удерживать педаль тормоза, чтобы разблокировать механизм.
На МКПП Opel Astra H и Insignia ручка крепится на пластиковом фиксаторе, который ломается при чрезмерном усилии – лучше использовать специальный съёмник (OEM 13-1794). В Kia Ceed и Sportage с механикой стопорное кольцо часто закисает, поэтому перед демонтажем его стоит обработать проникающей смазкой и оставить на 10–15 минут. На УАЗ Патриот и Хантер ручка снимается после откручивания контргайки на 17 мм, но при этом важно не потерять шайбу и резиновый демпфер.
Для автоматов Audi A4 и A6 (B8) с коробкой ZF 8HP ручка демонтируется только после снятия декоративной накладки и отсоединения электрического разъёма блокировки селектора. На Chevrolet Cruze и Lacetti с АКПП ручка фиксируется винтом под шестигранник на 3 мм, который скрыт под заглушкой. В Mitsubishi Outlander и Pajero Sport с вариатором перед снятием ручки необходимо отключить разъём датчика положения селектора, иначе блок управления может выдать ошибку.
Распространенные ошибки при снятии ручки и как их избежать
Первая и самая частая ошибка – применение чрезмерной силы без предварительной диагностики крепления. Ручки КПП фиксируются по-разному: на резьбе (M10x1.25, M12x1.5), защелках, винтах под шестигранник или Torx (T20, T25). Перед началом работ определите тип крепления с помощью фонарика и зеркала. Если ручка сидит на резьбе, нанесите проникающую смазку (WD-40, Liquid Wrench) за 10–15 минут до демонтажа. Для пластиковых защелок используйте пластиковые клинья или оберните отвертку изолентой, чтобы не повредить посадочное место.
Вторая ошибка – игнорирование последовательности действий. На автомобилях с механической блокировкой (например, Volkswagen Golf IV, Skoda Octavia I) сначала снимают декоративный кожух, затем отсоединяют тросик блокировки или электрический разъем (если есть подсветка). Пропуск шага приводит к обрыву проводов или деформации пластиковых направляющих. На моделях с гидравлическим приводом (BMW E36, Audi A4 B5) перед снятием ручки отсоединяют шланг от рабочего цилиндра, иначе тормозная жидкость вытечет, создавая дополнительные проблемы.
- Использование неподходящего инструмента:
- Для резьбовых соединений – ключи с изношенными гранями или разводные ключи вместо рожковых (размер 10, 12, 14 мм).
- Для защелок – металлические отвертки вместо пластиковых лопаток.
- Для винтов Torx – биты с сорванными шлицами (проверяйте качество перед использованием).
Третья ошибка – пренебрежение защитой салона. При снятии ручки часто повреждают центральную консоль или кожух рычага. Подложите под инструмент мягкую ткань или магнитный коврик, чтобы не поцарапать пластик и не потерять мелкие детали (гайки, шайбы). На автомобилях с кожаными ручками (Mercedes W210, Toyota Camry XV40) используйте силиконовые перчатки, чтобы не оставить следов на материале.
Четвертая ошибка – неверная установка ручки после снятия. После демонтажа проверьте состояние резинового демпфера (если есть) и резьбы. На моделях с металлической резьбой (Subaru Impreza GC8, Mitsubishi Lancer IX) нанесите фиксатор резьбы (Loctite 243) перед обратной установкой, чтобы предотвратить самопроизвольное откручивание. Затягивайте ручку с моментом 15–20 Н·м, используя динамометрический ключ. Для пластиковых защелок убедитесь, что все фиксаторы встали на место – характерный щелчок сигнализирует о правильной установке.
Последняя ошибка – отсутствие проверки работоспособности после сборки. Перед окончательной установкой кожуха включите зажигание и переключите передачи, чтобы убедиться в плавности хода. На автомобилях с электронным управлением (Ford Focus III, Renault Megane IV) проверьте срабатывание подсветки и отсутствие ошибок на приборной панели. Если рычаг переключается туго, смажьте направляющие силиконовой смазкой (не используйте Литол или графитку – они притягивают пыль).
