Рулевая рейка ВАЗ 2112 без гидроусилителя – узел, требующий периодической диагностики. Износ втулок, люфт вала или течь сальников проявляются стуками, тугим вращением руля или подтеканием масла. Своевременная проверка позволяет избежать дорогостоящего ремонта или замены детали. Ниже – методика диагностики без разборки рейки, адаптированная под конструкцию автомобиля.
Первый признак неисправности – стук при проезде неровностей или поворотах руля на месте. На ВАЗ 2112 без ГУР рейка крепится к подрамнику двумя болтами М12×1,25 с моментом затяжки 80–90 Н·м. Ослабление крепления или износ резиновых подушек (артикул 2110-3414056) имитируют люфт рейки. Перед проверкой убедитесь, что болты затянуты, а подушки не имеют трещин.
Для диагностики потребуются: домкрат, монтировка длиной 50–60 см, штангенциркуль или линейка с ценой деления 0,5 мм, динамометрический ключ (опционально). Работы проводятся на ровной площадке с вывешенными передними колесами. Избегайте проверки на подъемнике – это искажает результаты из-за изменения геометрии подвески.
В процессе проверки обращайте внимание на характер стука: металлический лязг указывает на износ зубчатого зацепления рейки, глухой стук – на люфт втулки вала. Течь масла из-под пыльников (артикул 2110-3401224) говорит о необходимости замены сальников. Запаситесь ремкомплектом (например, «Триал» 2110-3400010) – он содержит все необходимые уплотнения и втулки.
Какие инструменты понадобятся для диагностики рулевой рейки
Для проверки рулевой рейки ВАЗ 2112 без ГУР потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим для конкретных задач. Основной акцент делается на точности измерений и безопасности при работе с подвижными элементами. Неправильно подобранный инструмент может исказить результаты диагностики или повредить детали.
Базовый комплект включает:
- Домкрат гидравлический или подкатной – для подъема передней части автомобиля. Важно использовать устойчивую опору, например, подставки под лонжероны, чтобы исключить риск падения машины.
- Ключи накидные и рожковые – размеры 13, 17, 19 и 22 мм для откручивания крепежа рулевых тяг, наконечников и защитных чехлов. Шестигранники на 5 и 6 мм могут понадобиться для регулировочной гайки рейки.
- Монтировка или ломик – для проверки люфта в шарнирах и тягах. Длина не менее 50 см обеспечит необходимый рычаг.
- Штангенциркуль или микрометр – для измерения износа зубьев рейки и вала. Допустимый зазор в зацеплении не должен превышать 0,1 мм.
- Фонарик с узким лучом – для осмотра внутренних полостей рейки через технологические отверстия. Светодиодные модели с магнитным креплением удобны для работы в стесненных условиях.
Дополнительные приспособления ускорят диагностику и повысят её точность. Индикатор часового типа с магнитным штативом (цена деления 0,01 мм) позволит зафиксировать люфт в подшипниках и зубчатом зацеплении. Для проверки герметичности уплотнений используйте манометр низкого давления (до 2 бар) – подключается к штуцеру системы охлаждения, если есть подозрения на утечку жидкости через сальники. Набор щупов (0,05–1,0 мм) пригодится для оценки зазора между валом и корпусом рейки.
Не пренебрегайте средствами защиты: перчатки нитриловые предотвратят попадание масла на кожу, а защитные очки уберегут глаза от пыли и мелких частиц при осмотре. Для фиксации результатов диагностики используйте блокнот или смартфон с камерой – фотографии изношенных участков помогут при дальнейшем ремонте или заказе запчастей.
Как проверить люфт рулевого колеса и тяг на автомобиле
Перед началом проверки зафиксируйте автомобиль на ровной площадке, включите стояночный тормоз и установите передние колеса прямо. Поднимите переднюю часть машины на домкрате, подложив под рычаги подвески страховочные опоры. Это исключит влияние подвески на результаты измерений и позволит оценить состояние рулевого механизма без помех.
Возьмитесь за рулевое колесо обеими руками в положениях «9 и 3 часа» и покачайте его влево-вправо с усилием 5–7 Н·м (примерно 0,5–0,7 кгс·м). Допустимый люфт для ВАЗ 2112 без ГУР – не более 5° (около 18–20 мм по ободу руля). Превышение этого значения указывает на износ шарниров рулевых тяг, подшипников рейки или ослабление крепления картера рулевого механизма.
Проверьте осевой люфт рулевого вала, потянув руль на себя и от себя. Если ощущается зазор более 0,5 мм, требуется замена подшипников вала или регулировка затяжки гайки крепления рулевой колонки. Для точной диагностики используйте индикатор часового типа с магнитной стойкой, закрепив его на кузове и уперев щуп в торец вала.
Осмотрите рулевые тяги и наконечники. Зажмите пальцами шарнир наконечника и попросите помощника покачать руль. Люфт в шаровом соединении недопустим – даже минимальное смещение свидетельствует о необходимости замены детали. Проверьте пыльники на наличие трещин или разрывов: попадание грязи внутрь шарнира ускоряет износ в 3–5 раз.
Для оценки состояния рейки снимите защитный чехол с картера и осмотрите зубчатый вал. При наличии зазора между рейкой и шестерней более 0,1 мм (определяется по свободному ходу вала при покачивании) требуется регулировка или замена механизма. Используйте ключ на 17 для подтяжки регулировочной гайки, но не перетягивайте – усилие на руле не должно превышать 20 Н·м.
После проверки установите колеса на место и повторно измерьте люфт при работающем двигателе. Если зазор увеличился, проблема может крыться в износе крестовины карданного вала или ослаблении крепления рулевой колонки к кузову. В этом случае демонтируйте нижний кожух колонки и проверьте затяжку болтов динамометрическим ключом (момент 20–25 Н·м).
Определение стуков и посторонних шумов в рулевом механизме
Первым шагом проверьте состояние рулевых наконечников. Поддомкратьте переднее колесо, возьмитесь за него в точках «3 и 9 часов» и покачайте в горизонтальной плоскости. Люфт более 1,5 мм указывает на износ шарнира. Аналогично проверьте тяги: зафиксируйте рейку и попробуйте покачать тягу вдоль оси – стук или зазор свыше 0,5 мм свидетельствует о необходимости замены.
Для оценки состояния рейки используйте метод «помощника». Один человек вращает руль влево-вправо на 10–15 градусов, второй – прикладывает руку к корпусу рейки. Вибрация или глухой стук при повороте указывают на износ зубчатого зацепления или подшипников. Дополнительно проверьте люфт входного вала: зафиксируйте руль и попробуйте покачать вал рулевой колонки – допустимый зазор не более 0,1 мм.
Типичные шумы и их причины сведены в таблицу:
| Тип шума | Характер проявления | Вероятная причина | Способ проверки |
|---|---|---|---|
| Глухой стук | При проезде неровностей, поворотах | Износ зубчатого зацепления рейки | Проверка люфта рейки на подъемнике |
| Щелчки | При резком вращении руля на месте | Износ шарниров рулевых тяг | Визуальный осмотр и проверка люфта |
| Скрип/хруст | При медленном вращении руля | Отсутствие смазки в рейке или износ пластиковой втулки | Проверка уровня смазки, осмотр втулки |
| Металлический лязг | При движении по кочкам | Ослабление крепления рейки или кронштейнов | Проверка затяжки болтов (момент 20–25 Н·м) |
При выявлении стуков в зацеплении рейки оцените состояние зубчатого вала и шестерни. Демонтируйте пыльники и осмотрите зубья: сколы, задиры или неравномерный износ указывают на необходимость замены пары. Проверьте также состояние подшипников входного вала – их разрушение сопровождается повышенным шумом и люфтом.
Не игнорируйте посторонние шумы, даже если они не влияют на управляемость. Износ рулевого механизма прогрессирует быстро: например, люфт в 2 мм в зацеплении рейки может увеличиться до критических 5 мм за 5–7 тыс. км пробега. При первых признаках стуков проведите полную диагностику и замените изношенные детали комплектом (рейка, тяги, наконечники), чтобы избежать дорогостоящего ремонта.
Проверка состояния пыльников и герметичности рейки

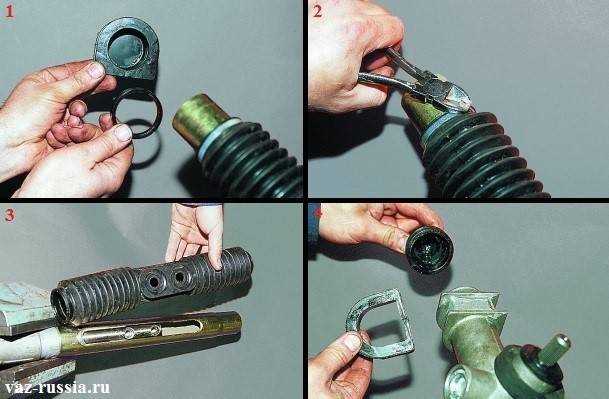

Пыльники рулевой рейки ВАЗ 2112 – первая линия защиты от грязи, влаги и абразивных частиц. Их повреждение приводит к ускоренному износу штока и внутренних уплотнений. Осмотр начинайте с визуальной оценки: трещины, разрывы или следы смазки снаружи указывают на потерю герметичности. Особое внимание уделите гофрам – они должны быть эластичными, без заломов и затвердений.
Проверьте крепление пыльников хомутами. На ВАЗ 2112 используются пластиковые или металлические стяжки – последние часто ослабевают из-за вибрации. Если хомут не обеспечивает плотного прилегания, замените его на новый с усилием затяжки 3–4 Н·м. Смещение пыльника даже на 2–3 мм открывает доступ загрязнениям к штоку.
Надавите на пыльник пальцами: при наличии смазки внутри он должен слегка пружинить. Если материал сухой и жесткий, это сигнал о необходимости замены. В норме смазка (например, Литол-24) должна заполнять 70–80% объема пыльника – ее недостаток ускоряет износ резиновых уплотнений рейки.
Осмотрите шток рейки в зоне выхода из корпуса. Следы ржавчины или коррозии говорят о длительном контакте с влагой из-за поврежденного пыльника. Даже микроскопические очаги коррозии увеличивают трение на 15–20%, что приводит к стукам и люфту. При обнаружении ржавчины очистите шток мелкозернистой наждачной бумагой (P1000) и обработайте преобразователем ржавчины.
Проверьте герметичность корпуса рейки. Поднимите автомобиль на подъемнике или вывесите переднюю часть на домкратах. Попросите помощника поворачивать руль влево-вправо до упора, наблюдая за соединениями трубок и сальниками. Утечка жидкости (если используется ГУР) или появление маслянистых пятен – признак износа уплотнений. На рейках без ГУР обратите внимание на сухость штуцеров и отсутствие подтеков смазки.
Используйте фонарик для осмотра внутренних поверхностей пыльников. Наличие песка, металлической стружки или воды внутри – критический дефект. В таких случаях требуется демонтаж рейки для промывки и замены всех уплотнений. Игнорирование этого этапа приведет к заклиниванию штока в течение 5–7 тысяч километров пробега.
Проверьте состояние уплотнительных колец на наконечниках рулевых тяг. Они часто становятся источником попадания грязи в рейку. Кольца должны быть целыми, без разрывов и деформаций. При замене пыльников обязательно обновляйте эти уплотнения – их стоимость не превышает 50 рублей за комплект, но они критически важны для герметичности.
Завершите проверку тестом на люфт. Зафиксируйте руль в прямом положении и покачайте колеса влево-вправо. Если слышны стуки или ощущается свободный ход более 5 мм, вероятно, износ внутренних деталей рейки уже начался из-за попадания абразива через поврежденные пыльники. В этом случае требуется разборка и дефектовка рейки.
Как оценить износ зубчатой пары без разборки рейки
Первый признак критического износа зубчатой пары – люфт рулевого колеса свыше 15–20 градусов при зафиксированных колесах. Для проверки поднимите переднюю часть автомобиля на домкрате, зафиксируйте руль в среднем положении и покачайте колесо влево-вправо. Если при этом слышен металлический стук или ощущается свободный ход более 5 мм на ободе колеса, зубья шестерни или рейки стерты не менее чем на 30%.
Второй метод – диагностика через шарниры рулевых тяг. Отсоедините наконечник тяги от поворотного кулака и проверните его вокруг своей оси. При исправной паре сопротивление должно быть равномерным, без провалов. Если наконечник вращается рывками или с заеданиями, амплитуда износа зубьев превышает 0,3 мм – это предельное значение для безопасной эксплуатации.
Оцените состояние пыльников рейки. Трещины или разрывы на резиновых чехлах указывают на попадание абразива в зону зацепления. Даже при отсутствии люфта наличие грязи внутри механизма гарантирует ускоренный износ зубьев. В таких случаях рейку придется разбирать для промывки и замены смазки, иначе ресурс пары сократится до 5–7 тысяч километров.
Используйте стетоскоп для прослушивания работы рейки. Приложите наконечник к корпусу рейки в зоне крепления рулевого вала и попросите помощника медленно вращать руль. Скрипы или скрежет на холостых оборотах двигателя сигнализируют о выработке зубьев. Нормальный звук – равномерный шелест без посторонних шумов. Запишите частоту и характер звука: высокочастотный визг указывает на задиры, глухие удары – на сколы зубьев.
Последний этап – проверка под нагрузкой. Установите автомобиль на ровную площадку, затяните ручник и попросите помощника удерживать руль в крайнем положении, пока вы пытаетесь сдвинуть машину. Если при этом слышен стук или руль «проваливается» на 3–5 градусов, зубчатая пара изношена до критического состояния. В таких случаях дальнейшая эксплуатация приведет к заклиниванию рейки или обрыву зубьев.
Тестирование работы рулевой рейки на подъемнике или яме
Поднимите автомобиль на подъемнике или установите на яму, обеспечив доступ к рулевой рейке снизу. Проверьте состояние пыльников: трещины, разрывы или следы смазки снаружи указывают на утечку. Осмотрите вал рейки на наличие коррозии или механических повреждений – особенно в зоне контакта с сальниками. Покачайте рулевые тяги вверх-вниз: люфт более 1–1,5 мм свидетельствует об износе шаровых наконечников или внутренних сухарей рейки.
- Запустите двигатель, попросите помощника поворачивать руль влево-вправо на 10–15° с амплитудой. Прислушайтесь к звукам: стук в районе рейки при резком изменении направления – признак износа зубчатого зацепления или опорной втулки.
- Проверьте люфт рулевого вала: зафиксируйте рейку снизу, покачайте руль на 3–5° – свободный ход более 5° требует регулировки или замены изношенных элементов.
- Оцените сопротивление вращению: тугой ход при отсутствии ГУР может быть вызван перетяжкой регулировочной гайки или деформацией вала. Неравномерное усилие – износ подшипников или зубьев.
Когда необходим ремонт или замена рулевой рейки ВАЗ 2112
Ремонт или замена рулевой рейки на ВАЗ 2112 требуется при появлении стуков в передней подвеске, особенно на неровностях, которые не исчезают после проверки шаровых опор, наконечников и сайлентблоков. Если люфт рулевого колеса превышает 15–20 градусов при заглушенном двигателе или ощущается «плавание» автомобиля на прямой, это указывает на износ червячной пары или подшипников рейки. Течь масла через сальники вала или пыльники тяг – прямой сигнал к разборке узла: на рейке без ГУР допускается лишь незначительное запотевание, а активная утечка приводит к падению давления в системе и ускоренному износу деталей.
Замена рейки неизбежна при обнаружении трещин на корпусе, срыве резьбы под регулировочную гайку или деформации вала. Если после подтяжки регулировочного винта (максимальный момент затяжки – 1,2 кгс·м) люфт не устраняется, а стук сохраняется, требуется капитальный ремонт с заменой ремкомплекта (сальники, втулки, уплотнители) или установка новой рейки. При пробеге свыше 120–150 тыс. км даже при отсутствии явных симптомов рекомендуется профилактическая диагностика: износ внутренних деталей часто протекает бессимптомно до критического состояния.
