Неправильно отрегулированные фары снижают видимость на дороге до 30% и увеличивают риск ослепления встречных водителей на 40%. Стандартная высота светового пучка для ближнего света – 1,0–1,2% от расстояния до экрана (например, 10–12 см на 10 метрах). Для точной настройки потребуются ровная площадка длиной не менее 7,5 м, вертикальный экран (стена или щит) и инструменты: рулетка, отвёртка, уровень.
Перед началом работы проверьте давление в шинах – отклонение даже на 0,2 бара смещает световой пучок на 2–3 см. Убедитесь, что автомобиль не загружен: дополнительный вес в багажнике или салоне изменяет угол наклона кузова. Для машин с регулировкой высоты фар установите корректор в положение «0» (нейтральное). Если автомобиль оснащён пневмоподвеской, зафиксируйте её в стандартном режиме.
На экране отметьте горизонтальную линию на уровне центра фар (H) и две вертикальные – по центру каждой фары (L и R). Расстояние между вертикальными линиями должно соответствовать межфарному расстоянию вашего автомобиля (у большинства моделей – 1100–1300 мм). Для ближнего света верхняя граница светового пятна должна проходить на 5 см ниже линии H, а точка излома (резкого перехода света в тень) – на 25 см левее вертикальной линии L (для левого руля).
Регулировку проводите поочерёдно для каждой фары, закрывая вторую непрозрачным материалом. Вращайте регулировочные винты: горизонтальный отвечает за смещение пучка влево-вправо, вертикальный – за высоту. На большинстве автомобилей винты расположены на задней части фары под капотом. Для галогенных ламп используйте отвёртку с изолированной ручкой – короткое замыкание может вывести из строя блок управления.
После настройки проверьте результат на дороге. Световой пучок должен освещать правую обочину на расстоянии 30–50 м, не поднимаясь выше уровня глаз встречных водителей (примерно 1,2 м от дорожного полотна). Если фары светят слишком высоко или низко, повторите регулировку с шагом в 1–2 мм. Для ксеноновых и LED-фар допустимое отклонение – не более 0,5% от расстояния до экрана.
Настройка фар автомобиля: пошаговая инструкция
Правильная настройка фар обеспечивает безопасность на дороге, предотвращая ослепление встречных водителей и улучшая видимость. Для точной регулировки потребуется ровная площадка длиной не менее 7,5 метров, стена или экран с нанесенной разметкой, а также инструменты: крестовая отвертка (для большинства автомобилей), шестигранник (если предусмотрены регулировочные винты под него) и рулетка. Перед началом проверьте давление в шинах, загрузите автомобиль до стандартного состояния (бак заполнен на 50%, в багажнике – запаска и штатный набор инструментов), а также убедитесь, что амортизаторы исправны – иначе регулировка будет некорректной.
Процесс настройки включает следующие этапы:
- Нанесите на стену горизонтальную линию на уровне центра фар (H) и две вертикальные линии, соответствующие центрам каждой фары. Расстояние между вертикальными линиями должно равняться межцентровому расстоянию фар вашего автомобиля (указано в руководстве по эксплуатации, обычно 1000–1300 мм).
- Отгоните автомобиль на 5 метров от стены и включите ближний свет. Световое пятно должно располагаться ниже горизонтальной линии H на 50–75 мм (для легковых автомобилей) и не выходить за пределы вертикальных линий. Если пятно смещено, вращайте регулировочные винты: верхний винт отвечает за вертикальное смещение, боковой – за горизонтальное.
- Проверьте дальний свет: его центр должен совпадать с точкой пересечения горизонтальной и вертикальной линий. При необходимости отрегулируйте аналогичным способом.
- После настройки протестируйте фары на дороге: свет должен освещать 30–50 метров впереди автомобиля без ослепления встречного транспорта. Для ксеноновых и LED-фар используйте специальные корректоры угла наклона, если они предусмотрены конструкцией.
Какие инструменты и материалы понадобятся для регулировки фар
Для точной настройки фар потребуются: рулетка с точностью до 1 мм, отвёртка с набором бит (крестовая и плоская, размеры PH2 и SL5), шестигранные ключи на 5 и 6 мм, уровень длиной не менее 50 см (лазерный или пузырьковый), малярный скотч шириной 20–25 мм, маркер для разметки, динамометрический ключ (если регулировочные винты требуют затяжки с усилием 3–5 Н·м). Дополнительно пригодится зеркало на подставке или смартфон с камерой для контроля светового пятна на стене без помощника. Если автомобиль не оборудован штатными регулировочными винтами, проверьте наличие адаптеров под конкретную модель – например, для фар Hella или Bosch часто требуются специальные ключи TORX T20 или T25.
Рабочая зона должна быть ровной, с твёрдым покрытием (бетон, асфальт) и вертикальной стеной без выступов на расстоянии 5–10 метров от автомобиля. Для разметки используйте мел или строительный карандаш, а также лист фанеры или картон размером 2×1 м для имитации экрана, если стена неровная. При работе с ксеноновыми или светодиодными фарами понадобятся защитные очки с УФ-фильтром и перчатки, так как яркий свет может вызвать ожоги сетчатки или раздражение кожи. Для проверки давления в шинах используйте манометр – разница в 0,2 бара между колёсами одной оси исказит угол наклона фар на 0,1–0,3°.
Как подготовить автомобиль перед настройкой световых приборов
Проверьте давление в шинах: оно должно соответствовать рекомендациям производителя, указанным в дверном проеме водителя или в руководстве по эксплуатации. Для большинства легковых автомобилей это значение составляет 2,0–2,3 бара. Неравномерное давление искажает высоту кузова, что приведет к некорректной регулировке фар.
Загрузите автомобиль так, как он эксплуатируется чаще всего. Если обычно ездите один – оставьте только водителя на месте. При регулярных поездках с пассажирами или грузом добавьте вес: 75 кг на переднее сиденье и по 68 кг на задние, либо эквивалентный груз в багажнике. Это критично для машин с пневмоподвеской или автоматическим регулятором уровня кузова.
Заправьте топливный бак минимум на 50%. Пустой бак смещает центр тяжести, особенно у автомобилей с задним расположением топливного резервуара. Для точной настройки используйте канистру с топливом или имитируйте вес балластом в багажнике.
Очистите фары от грязи, пыли и следов насекомых. Используйте мягкую микрофибру и специализированный очиститель для пластика или стекла. Абразивные средства оставляют микроцарапины, которые рассеивают свет и снижают эффективность регулировки. Проверьте герметичность фар – конденсат внутри корпуса искажает световой пучок.
Убедитесь, что все лампы работают исправно. Замените перегоревшие или потускневшие элементы, так как разная яркость ламп нарушает симметрию светового потока. Для галогенных ламп используйте перчатки – жировые следы от пальцев сокращают срок службы на 30–40%.
Проверьте подвеску на предмет износа. Просевшие пружины, неисправные амортизаторы или изношенные сайлентблоки изменяют угол наклона кузова. Поднимите автомобиль на подъемнике и осмотрите элементы подвески: трещины, течи масла или деформации требуют замены перед регулировкой.
Отключите системы автоматического регулирования уровня фар, если они есть. На некоторых моделях достаточно вынуть предохранитель или отсоединить разъем датчика высоты кузова. Это предотвратит корректировку угла наклона фар во время настройки.
Установите автомобиль на ровную горизонтальную поверхность с твердым покрытием. Используйте лазерный нивелир или строительный уровень для проверки уклона: допустимое отклонение – не более 0,5° (примерно 9 мм на 1 метр). Для точности измерьте расстояние от земли до центра фар с обеих сторон – разница не должна превышать 5 мм.

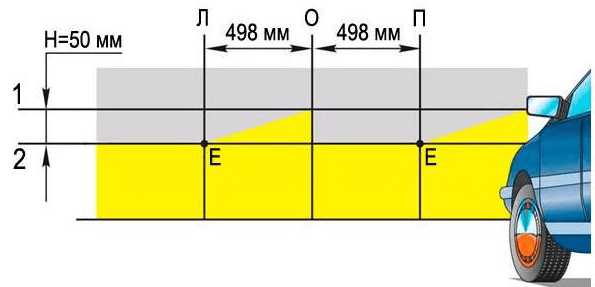

Определение правильного положения автомобиля относительно стены или экрана
Перед началом регулировки фар автомобиль должен находиться на ровной горизонтальной площадке на расстоянии 5–10 метров от стены или специального экрана. Оптимальное расстояние зависит от модели автомобиля: для большинства легковых машин достаточно 7,62 метра (25 футов), как рекомендует стандарт SAE J599. Грузовые автомобили и внедорожники требуют большего расстояния – до 10 метров. Проверьте руководство по эксплуатации: производители часто указывают точные значения для конкретных моделей.
Стена или экран должны быть строго вертикальными и не иметь неровностей. Используйте строительный уровень для проверки плоскости: отклонение более 1° приведет к некорректной настройке. Если стена неровная, нанесите на нее малярный скотч, создав ровную горизонтальную линию на высоте центра фар. Для точности измерьте высоту от земли до центра фары с обеих сторон автомобиля – разница не должна превышать 5 мм.
Автомобиль должен быть загружен в соответствии с условиями эксплуатации. Для повседневной настройки достаточно веса водителя (75 кг) на переднем сиденье. Если фары регулируются под полную загрузку, добавьте груз в багажник: 50–70 кг для легковых автомобилей, до 200 кг для универсалов и кроссоверов. Давление в шинах доведите до нормы, указанной на табличке водительской двери или в инструкции.
Положение автомобиля относительно стены определяется по центру фар. На стене отметьте вертикальные линии, соответствующие центрам левой и правой фары. Расстояние между ними должно совпадать с межцентровым расстоянием фар на автомобиле. Для большинства моделей это 1000–1300 мм. Измерьте это расстояние на автомобиле и перенесите на стену с помощью рулетки и отвеса.
Для точной разметки используйте следующую таблицу с эталонными значениями высоты центра фар для распространенных классов автомобилей:
| Класс автомобиля | Высота центра фар от земли (мм) | Допустимое отклонение (мм) |
|---|---|---|
| Седаны (B-класс) | 600–650 | ±20 |
| Хэтчбеки (C-класс) | 650–700 | ±25 |
| Кроссоверы (SUV) | 700–800 | ±30 |
| Минивэны | 750–850 | ±35 |
| Грузовые (до 3,5 т) | 900–1100 | ±50 |
После разметки стены автомобиль должен быть установлен так, чтобы центры фар совпадали с вертикальными линиями на стене, а горизонтальная линия проходила на уровне центра фар. Проверьте параллельность продольной оси автомобиля стене: отклонение более 0,5° приведет к смещению светового пятна. Для контроля используйте лазерный уровень или натяните нить от переднего до заднего бампера, совместив ее с центральными метками на кузове.
Если автомобиль оборудован системой автоматической регулировки фар (AFS), перед настройкой переведите ее в сервисный режим или отключите. В противном случае система будет компенсировать изменения положения кузова, искажая результаты. Для отключения обратитесь к диагностическому сканеру или следуйте процедуре, описанной в сервисной документации. После завершения регулировки верните систему в рабочий режим и проверьте ее функционирование на ходу.
Разметка контрольных точек для регулировки ближнего света фар
Для точной настройки ближнего света нанесите на стену или экран вертикальные линии: центральную ось автомобиля (отмечается по центру решётки радиатора или эмблеме) и две боковые – на расстоянии, равном половине ширины машины от центральной. Горизонтальная линия проводится на высоте центров фар от земли, уменьшенной на 5 см (компенсация наклона пучка). Для автомобилей с высотой фар 60–80 см оптимальная дистанция до экрана – 5–7,5 м. При разметке используйте лазерный уровень или отвес для исключения погрешностей.
На пересечении вертикальных линий с горизонтальной отметьте контрольные точки: для левой фары – на 5 см ниже горизонтали и на 10–15 см правее центральной оси (для праворульных машин – зеркально), для правой – на том же уровне, но левее. Убедитесь, что экран расположен перпендикулярно продольной оси автомобиля, иначе регулировка будет некорректной. При отсутствии ровной стены используйте фанерный щит размером не менее 2×1,5 м с нанесённой разметкой.
Пошаговая корректировка вертикального угла наклона фар
Перед началом работ убедитесь, что автомобиль стоит на ровной горизонтальной поверхности с давлением в шинах, соответствующим заводским нормам. Загрузите багажник массой, эквивалентной средней нагрузке (например, 75 кг для легковых автомобилей), и посадите водителя на переднее сиденье. Это исключит погрешности из-за изменения геометрии подвески. Отмерьте расстояние в 5 или 10 метров от стены или экрана – стандартное значение для большинства моделей указано в руководстве по эксплуатации.
Нанесите на стену контрольные метки: горизонтальную линию на уровне центров фар (H) и две вертикальные – по оси симметрии автомобиля и через центры каждой фары. Для точности используйте лазерный уровень или отвес. Включите ближний свет и закройте одну фару непрозрачным материалом. Регулировочный винт вертикального наклона обычно расположен сверху или сбоку фары – найдите его по схеме в сервисной документации. Вращайте винт до совмещения верхней границы светового пятна с горизонтальной линией H на стене.
Проверьте форму светового пятна: граница между светом и тенью должна быть четкой, без размытых участков. Угол наклона для ближнего света должен составлять 1–1,2% (1–1,2 см на каждый метр расстояния до стены). Например, при дистанции 10 метров верхняя граница пятна должна находиться на 10–12 см ниже линии H. Для ксеноновых фар допуск уже – 0,8–1%. Повторите процедуру для второй фары, затем сравните симметричность пятен.
После регулировки проведите тест-драйв на неосвещенном участке дороги. Световой пучок должен освещать дорогу на 50–60 метров вперед без ослепления встречных водителей. Если на неровностях свет «прыгает» или смещается, проверьте крепление фар и состояние подвески. Запишите положение регулировочных винтов для последующих корректировок – это сэкономит время при сезонной настройке.
Настройка горизонтального направления светового пучка фар
Горизонтальная корректировка фар критична для равномерного освещения дороги и предотвращения ослепления встречных водителей. Допустимое отклонение светового пучка по горизонтали – не более 0,5% от расстояния до экрана (например, 5 см на 10 м). Настройка выполняется регулировочными винтами, расположенными на корпусе фары: обычно один отвечает за вертикаль, второй – за горизонталь.
Перед началом работ проверьте давление в шинах (должно соответствовать заводским нормам) и загрузите автомобиль: в багажнике разместите 75 кг груза, а водительское сиденье – имитацию веса водителя (68–75 кг). Это исключит погрешности из-за изменения геометрии подвески. Установите машину на ровной площадке перпендикулярно стене или специальному экрану на расстоянии 5–10 м.
- Для галогенных фар: нанесите на стену разметку в виде горизонтальной линии на уровне центров фар (H) и двух вертикальных линий, соответствующих центрам каждой фары (L и R). Расстояние между L и R равно межцентровому расстоянию фар автомобиля (обычно 1000–1300 мм).
- Для ксеноновых и LED-фар: дополнительно нанесите контрольные точки на 50 мм ниже линии H – это уровень светотеневой границы (СТГ). Горизонтальная настройка должна обеспечить симметричное расположение СТГ относительно вертикальных линий.
Включите ближний свет и закройте одну фару непрозрачным материалом (картон, плотная ткань). Регулировочным винтом горизонтальной настройки смещайте световой пучок до совпадения его левого края с вертикальной линией L (для левой фары) или R (для правой). У ксеноновых фар допускается небольшой подъем СТГ на 0,5–1% влево для компенсации встречного движения.
Повторите процедуру для второй фары. После настройки проверьте симметричность пучков: расстояние между центрами световых пятен на экране должно совпадать с межцентровым расстоянием фар (±20 мм). Если пучки смещены неравномерно, откорректируйте оба винта с шагом 1/4 оборота, контролируя изменения на экране.
Для автомобилей с автоматическим корректором фар перед настройкой установите регулятор в положение «0» (нейтральное). На моделях с адаптивным освещением (AFS) отключите систему через диагностический сканер или временно снимите предохранитель соответствующего блока управления. Игнорирование этого шага приведет к сбоям в работе электроники.
Завершив регулировку, протестируйте фары в реальных условиях: на неосвещенном участке дороги проверьте освещенность обочины и отсутствие ослепления встречных водителей. При необходимости повторите настройку с шагом 1/8 оборота винта. Зафиксируйте регулировочные винты контргайками (если предусмотрены) и установите защитные колпачки.
