Как поменять ручку кпп на приоре

Ручка переключения передач на Лада Приора – деталь, подверженная интенсивному износу. Средний срок службы штатной ручки составляет 50–70 тысяч километров, после чего появляются люфты, затрудняется включение передач или возникает характерный стук при переключении. Замена не требует специального инструмента, но важно учитывать особенности конструкции: на автомобилях с 2007 по 2013 год устанавливалась ручка с пластиковым фиксатором, а после 2013 года – с металлическим.

Перед началом работ подготовьте ключ на 10 мм, плоскую отвёртку, смазку для резьбовых соединений (например, Литол-24) и новую ручку КПП. Оригинальная деталь (артикул 2170-1703080) подходит для всех модификаций Приоры, но на рынке доступны аналоги от «АвтоВАЗ», «Триалли» и «Демфи» – последние отличаются улучшенной эргономикой и долговечностью. Избегайте дешёвых подделок: некачественный пластик быстро трескается, а слабый фиксатор приводит к самопроизвольному выключению передач.

Процесс замены занимает 15–20 минут и не требует снятия центрального тоннеля. Основная сложность – демонтаж старой ручки: на моделях до 2013 года фиксатор часто ломается при попытке вытянуть ручку вверх. В таких случаях используйте отвёртку, чтобы аккуратно поддеть пластиковый упор снизу. На автомобилях с металлическим фиксатором достаточно нажать на кнопку блокировки и потянуть ручку на себя. После установки новой детали проверьте чёткость переключения передач – при необходимости отрегулируйте длину тяги кулисы.

Необходимые инструменты и материалы для замены ручки КПП

Для демонтажа старой и установки новой ручки КПП на Лада Приора потребуется минимальный набор инструментов: торцевая головка на 10 мм с удлинителем (длина 10–15 см), трещотка или вороток, плоская отвёртка с шириной жала 5–7 мм и тонкие пассатижи. Дополнительно пригодится пластиковый съёмник для обшивки (если планируется частичный демонтаж панели) или резиновый молоток для аккуратного отделения пластиковых фиксаторов без повреждений. Из расходных материалов понадобится силиконовая смазка в аэрозольной упаковке – она облегчит установку новой ручки и предотвратит скрипы в дальнейшем.

Новая ручка КПП должна соответствовать артикулу 2170-1703090 для Приоры с механической коробкой передач. При выборе обратите внимание на материал: пластиковые модели дешевле, но металлические (например, от производителей «АвтоВАЗ» или «Норма») служат дольше и не разбалтываются со временем. Если старая ручка крепилась на резьбовом соединении, проверьте состояние гайки – при сильном износе замените её на новую (артикул 2108-1703094). Для защиты резьбы от коррозии используйте фиксатор резьбы средней прочности (например, Loctite 243).

Работать удобнее на смотровой яме или эстакаде, но при их отсутствии достаточно домкрата и страховочных упоров. Подготовьте ветошь для протирки деталей и перчатки – металлические кромки облицовки КПП могут быть острыми. Если ручка меняется из-за люфта, осмотрите шток переключения передач: при обнаружении зазоров или износа резинового демпфера (артикул 2110-1703160) замените его одновременно с ручкой, чтобы избежать повторного ремонта.

Снятие старой ручки переключения передач на Приоре

Перед началом демонтажа отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электрическими компонентами салона. Ручка КПП на Приоре крепится к тяге переключения через пластиковый фиксатор и металлический зажим – для доступа к ним потребуется снять декоративный кожух тоннеля. Открутите два самореза под подстаканником и четыре винта под чехлом рычага, используя крестовую отвёртку или биту TORX T20 (в зависимости от года выпуска). Аккуратно подденьте кожух снизу плоской отвёрткой, избегая повреждения пластиковых защёлок – они хрупкие и часто ломаются при неосторожном обращении.

После снятия кожуха откроется доступ к механизму фиксации ручки. Нажмите на пластиковый фиксатор (расположен в основании рукоятки) большим пальцем и одновременно потяните ручку вверх с усилием 15–20 кг – она должна сняться с тяги без применения инструментов. Если ручка не поддаётся, проверьте наличие дополнительного стопорного кольца на тяге (встречается на модификациях с 2013 года) и снимите его пассатижами, предварительно смазав WD-40 для облегчения процесса. Избегайте резких рывков – это может привести к деформации тяги или повреждению шлицевого соединения.

Осмотрите снятую ручку на предмет износа: трещины на пластике, истирание резиновых вставок или люфт в шарнире свидетельствуют о необходимости замены. Проверьте состояние тяги переключения – если на ней обнаружены следы коррозии или механические повреждения, рекомендуется заменить её одновременно с ручкой. Перед установкой новой детали очистите посадочное место от грязи и остатков старой смазки, используя ветошь и очиститель тормозов, чтобы обеспечить надёжное соединение.

Подготовка новой ручки КПП к установке

Перед монтажом проверьте комплектность новой ручки КПП для Лада Приора. В стандартный набор входят: пластиковый корпус, металлический шток с резьбой М10×1,5, резиновый пыльник, стопорное кольцо и пластиковая втулка. Отсутствие хотя бы одного элемента сделает установку невозможной или приведёт к быстрому износу детали.

Осмотрите шток на предмет заводских дефектов: заусенцев, неровностей резьбы или коррозии. Даже незначительные повреждения могут вызвать люфт после установки. Для проверки резьбы накрутите на шток штатную гайку – она должна идти плавно, без заеданий. Если гайка не накручивается до конца, замените шток или всю ручку.

• Обезжирьте все металлические части ацетоном или спиртом – это удалит заводскую смазку и улучшит адгезию герметика.
• Нанесите тонкий слой силиконовой смазки на резьбу штока и внутреннюю поверхность пластикового корпуса. Избегайте попадания смазки на резиновый пыльник.
• Проверьте пыльник на эластичность: растяните его вручную – трещины или затвердевшие участки недопустимы.

Если новая ручка идёт без предварительно установленной втулки, запрессуйте её в корпус с усилием 15–20 Н·м. Используйте оправку диаметром 18 мм, чтобы не деформировать пластик. Втулка должна сидеть плотно, без перекосов – проверьте это, вставив шток и убедившись в отсутствии люфта.

Для ручек с подсветкой (опция на некоторых моделях) заранее подключите провода к контактной группе. Сечение проводов – не менее 0,5 мм², длина – 30 см с запасом. Изолируйте соединения термоусадочной трубкой, а не изолентой: последняя со временем отклеивается из-за вибраций.

Сравните длину нового штока со старым. Стандартный размер для Приоры – 120 мм от основания до конца резьбы. Если шток длиннее на 5 мм и более, укоротите его ножовкой по металлу, затем нарежьте резьбу плашкой М10×1,5. После обрезки обязательно снимите фаску на торце, чтобы не повредить сальник при установке.

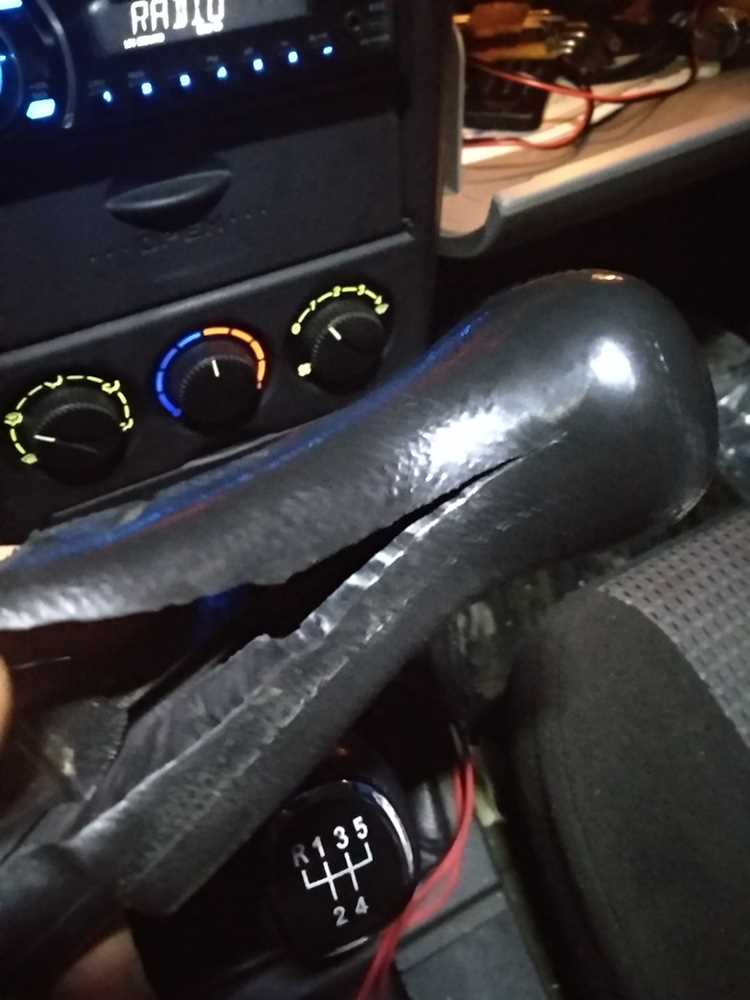

Установка новой ручки на механизм переключения передач

Перед началом установки убедитесь, что новая ручка совместима с механизмом КПП Лада Приора. Стандартный диаметр посадочного отверстия – 16 мм, но у тюнинговых моделей может отличаться на ±1 мм. Проверьте наличие фиксирующего кольца или стопорного винта в комплекте: оригинальные ручки ВАЗ используют пластиковое кольцо, послепродажные – часто металлический зажим.

Снимите защитный чехол с тяги переключения, если он установлен. Для этого отогните фиксирующие лепестки плоской отверткой или сдвиньте чехол вверх по тяге. Осмотрите состояние резинового уплотнителя: при наличии трещин или деформаций замените его до установки новой ручки, чтобы избежать попадания пыли в салон.

Очистите тягу переключения от старого герметика, смазки и грязи. Используйте ветошь, смоченную в бензине или очистителе тормозов, но избегайте агрессивных растворителей – они могут повредить пластиковые элементы механизма. Протрите тягу насухо и нанесите тонкий слой консистентной смазки (например, Литол-24) на первые 3–4 см от конца.

• Если новая ручка имеет резьбовое соединение, совместите ее с тягой и начните закручивать по часовой стрелке. Затягивайте до упора, но не прилагайте чрезмерных усилий – момент затяжки не должен превышать 12 Н·м.
• Для ручек с фиксирующим кольцом наденьте кольцо на тягу, затем установите ручку, сжав кольцо до щелчка. Проверьте надежность фиксации, потянув ручку вверх с усилием 15–20 кг.
• При использовании стопорного винта затяните его шестигранником на 5 мм до упора, затем ослабьте на четверть оборота для компенсации теплового расширения.

После установки ручки проверьте четкость переключения передач. Включите каждую передачу поочередно, обращая внимание на плавность хода и отсутствие люфта. Если рычаг «провисает» или заедает, отрегулируйте положение ручки, сместив ее на 1–2 мм вдоль тяги. Для этого ослабьте фиксирующий элемент и переместите ручку в нужное положение.

Установите защитный чехол обратно, зафиксировав его лепестками или хомутом. Убедитесь, что чехол не перекручен и не мешает свободному ходу ручки. При наличии дополнительных уплотнителей (например, поролоновых колец) разместите их между чехлом и кузовом для герметизации.

Для ручек с подсветкой или кнопками проверьте работоспособность электрических контактов. Подключите разъем к проводке автомобиля и включите зажигание. Светодиоды должны загораться при включении габаритов или ближнего света. Если подсветка не работает, прозвоните цепь мультиметром или проверьте предохранитель F17 (10 А) в монтажном блоке.

Завершите установку тест-драйвом на расстояние не менее 5 км. Обратите внимание на вибрации ручки на разных скоростях: при появлении дребезга или стука проверьте затяжку всех крепежных элементов. Если проблема сохраняется, демонтируйте ручку и осмотрите тягу на предмет износа или деформации.

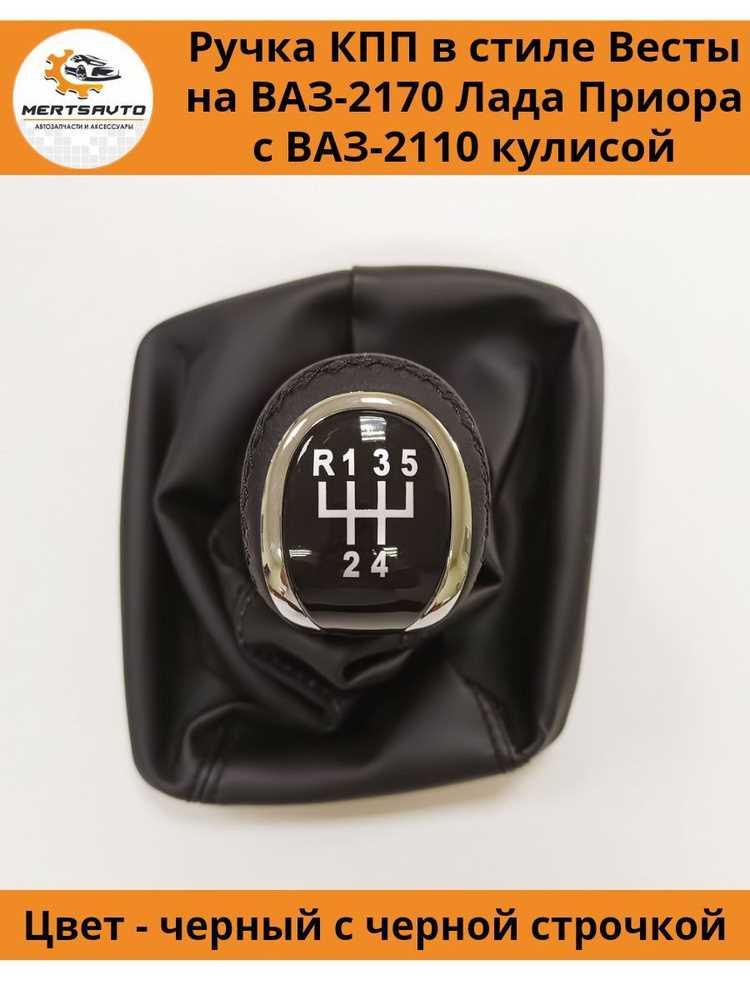

Регулировка положения ручки после установки

После установки новой ручки КПП на Лада Приора проверьте её положение относительно кулисы. Оптимальный зазор между нижней частью ручки и пластиковой накладкой тоннеля должен составлять 2–3 мм. Если зазор меньше, ручка будет задевать пластик при переключении передач, создавая посторонние звуки и ускоряя износ. Для корректировки ослабьте контргайку на тяге кулисы (ключ на 13) и вращайте тягу по часовой стрелке для подъёма ручки или против – для опускания.

При регулировке учитывайте индивидуальные особенности посадки водителя. Для проверки сядьте в кресло, выжмите сцепление и переключите передачи, оценивая удобство хвата. Если ручка смещена влево или вправо, отрегулируйте её положение, ослабив болты крепления кулисы к картеру КПП (ключ на 10). Сдвиньте механизм в нужную сторону, затяните болты и повторно проверьте переключение.

Финальная проверка проводится на ходу. На ровном участке дороги последовательно переключите все передачи, обращая внимание на чёткость включения и отсутствие вибраций. Если ручка «гуляет» при резком ускорении, подтяните контргайку на тяге кулисы с моментом 12–15 Н·м. При необходимости повторите регулировку, добиваясь стабильного положения без люфтов.

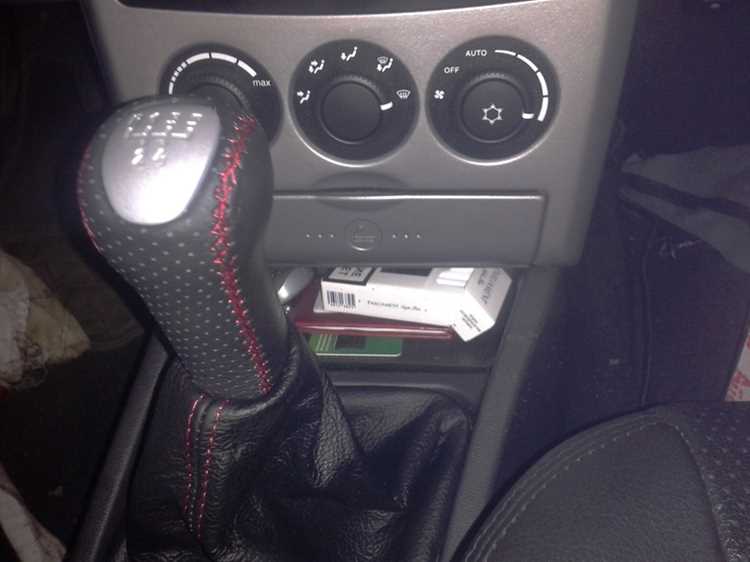

Проверка работоспособности и ходовых качеств ручки КПП

После установки новой ручки КПП на Лада Приора первым этапом проверки станет оценка четкости переключения передач. Запустите двигатель, выжмите сцепление и последовательно переведите рычаг во все положения, включая заднюю передачу. Обратите внимание на сопротивление при перемещении: оно должно быть равномерным, без заеданий или «провалов». Если рычаг «пружинит» или упирается в невидимые препятствия, вероятно, неверно отрегулирован механизм выбора передач или повреждены тяги.

Проверьте люфт ручки в нейтральном положении. Допустимое смещение – не более 2–3 мм в любую сторону. Превышение этого значения указывает на износ шарниров кулисы или ослабление креплений. Для точной диагностики снимите чехол ручки и осмотрите соединения: зазоры между шарнирами не должны превышать 0,5 мм. При необходимости подтяните болты крепления кулисы моментом 18–22 Н·м.

• Оцените синхронизацию переключений. На ходу при разгоне с 20 до 60 км/ч переключайте передачи с 1-й по 4-ю без резких движений. Норма – отсутствие скрежета или «хруста» при вхождении в зацепление. Если звуки присутствуют, проверьте уровень масла в КПП (должен быть у нижней кромки заливного отверстия) и состояние синхронизаторов.
• Проверьте фиксацию передач. На скорости 40–50 км/ч включите 3-ю передачу и слегка отпустите сцепление. Рычаг не должен самопроизвольно выскакивать из зацепления. Аналогично протестируйте остальные передачи. При самопроизвольном выключении требуется регулировка фиксаторов или замена изношенных деталей механизма.

Протестируйте работу ручки при низких температурах. После ночной стоянки при -10°C и ниже переключите передачи 5–7 раз подряд. Новая ручка должна сохранять плавность хода, без «залипания» или повышенного усилия. Если наблюдаются затруднения, смажьте шарниры кулисы консистентной смазкой (например, Литол-24) или замените пластиковые втулки на металлические.

Обратите внимание на вибрации. На скорости 80–90 км/ч при включенной 5-й передаче ручка не должна дребезжать или передавать чрезмерные колебания. Вибрации часто возникают из-за:

1. Ослабленных болтов крепления КПП к кузову (момент затяжки – 50–60 Н·м).
2. Износа подушек двигателя (замените при прогибе более 5 мм).
3. Неправильной центровки карданного вала (допуск биения – не более 0,1 мм).

Проверьте герметичность чехла ручки. После поездки по пыльной дороге или мойки автомобиля осмотрите основание ручки на наличие грязи или влаги. Проникновение абразивных частиц внутрь механизма ускоряет износ шарниров. При обнаружении загрязнений снимите чехол, очистите детали и нанесите тонкий слой силиконовой смазки на резиновые уплотнители.

Сравните усилия переключения с заводскими параметрами. Для Лада Приора нормативное усилие на рычаге при переключении передач составляет:

• 1-я передача – 8–12 Н.
• 2-я – 6–10 Н.
• 3-я и выше – 4–8 Н.
• Задняя передача – 10–15 Н.

Измерьте значения динамометром. Превышение нормы на 30% и более свидетельствует о необходимости регулировки кулисы или замены изношенных деталей привода.

Завершите проверку тестом на долговечность. Совершите поездку на 50–70 км с частыми переключениями (не менее 200 циклов). После этого повторно оцените четкость хода ручки и отсутствие посторонних звуков. Если характеристики остались стабильными, установка выполнена корректно. При ухудшении параметров разберите механизм и проверьте состояние:

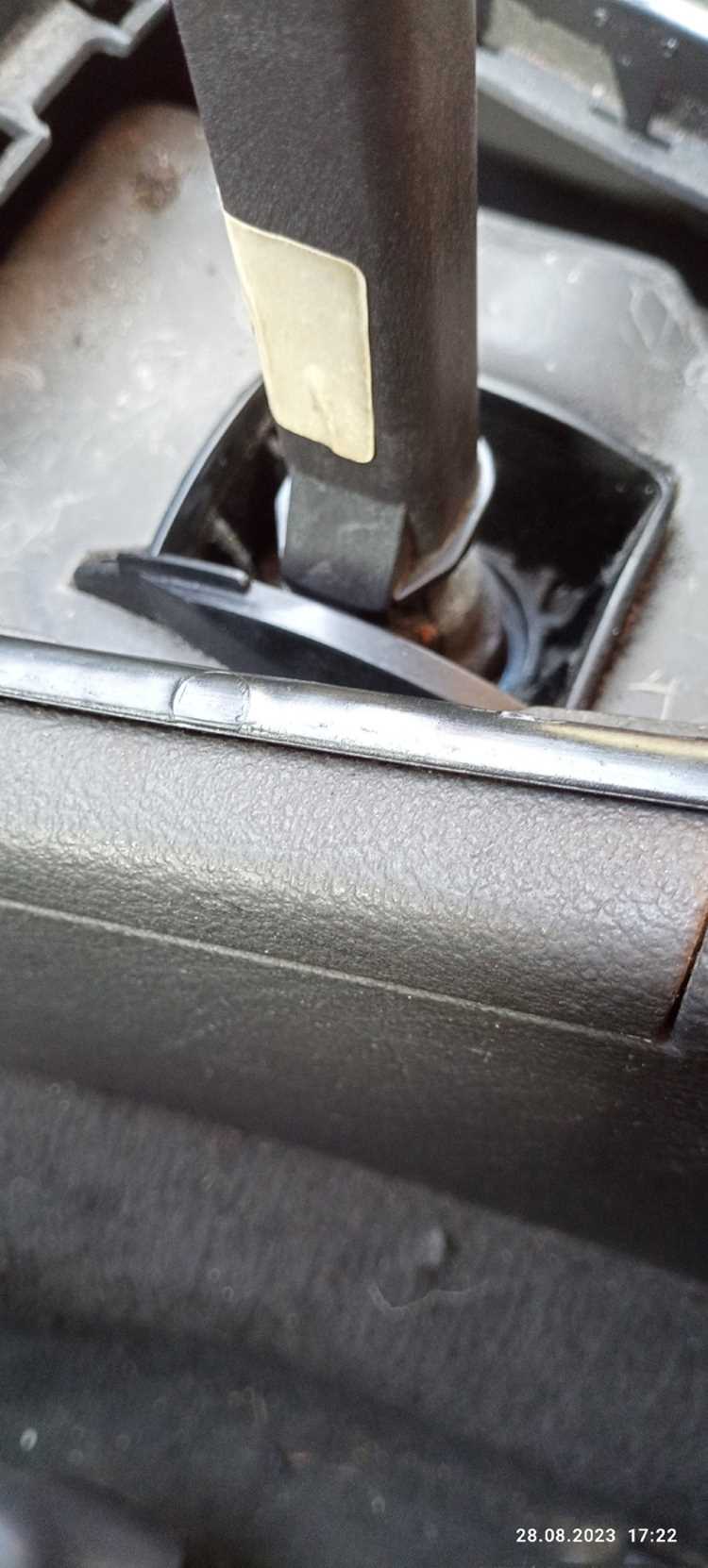

Типичные ошибки при замене и способы их устранения

Первая ошибка – неполное снятие пластикового кожуха вокруг ручки КПП. Многие пытаются вытащить ручку, не демонтировав полностью облицовку тоннеля, что приводит к повреждению защелок или трещинам пластика. Чтобы избежать этого, отверните два винта под пепельницей и аккуратно подденьте кожух снизу плоской отверткой, начиная с задней части. Пластик на Приоре хрупкий, поэтому не прилагайте чрезмерных усилий – лучше прогрейте его феном до 40–50°C.

Вторая распространенная проблема – игнорирование фиксатора на штоке коробки. При попытке выдернуть ручку без предварительного нажатия на фиксирующий шарик (расположен под резиновым чехлом) можно повредить шток или сорвать резьбу. Используйте тонкую отвертку или шило, чтобы утопить шарик на 3–4 мм, одновременно потянув ручку вверх. Если шарик не поддается, капните WD-40 и подождите 5 минут.

Неправильная установка новой ручки без проверки совместимости с механизмом КПП – третья ошибка. На Приоре встречаются два типа штоков: с шестигранным сечением (ранние модели) и круглым (поздние). Если ручка рассчитана на шестигранник, а шток круглый, она будет прокручиваться. Перед покупкой сравните диаметр штока с посадочным отверстием ручки или используйте переходник (артикул 2170-1703160-01).

Четвертая ошибка – затяжка крепежного винта без контроля момента. Слишком сильная затяжка деформирует пластиковую втулку внутри ручки, что приводит к люфту или затрудненному переключению передач. Оптимальный момент затяжки – 3–4 Н·м. Используйте динамометрическую отвертку или ключ с регулировкой. Если втулка уже повреждена, замените ее на новую (артикул 2110-1703165).

Пятая проблема – пренебрежение смазкой трущихся частей. Сухой шток и фиксатор быстро изнашиваются, вызывая скрипы и заедания. После установки новой ручки нанесите на шток и шарик фиксатора тонкий слой литиевой смазки (например, Литол-24) или специальной смазки для механизмов КПП (артикул 1581557). Избегайте силиконовых смазок – они вымываются и не обеспечивают длительной защиты.

Шестая ошибка – установка ручки без проверки хода рычага. Если после замены передачи включаются с усилием или не до конца, значит, ручка смещена относительно нейтрального положения. Перед окончательной затяжкой винта переведите рычаг в нейтраль и убедитесь, что он находится строго по центру. При необходимости отрегулируйте положение ручки, ослабив винт и сместив ее на 1–2 мм в нужную сторону.

Последняя ошибка – игнорирование резинового чехла. Если при установке его перекрутить или защемить, он быстро порвется, пропуская пыль и влагу в механизм КПП. Натягивайте чехол равномерно, начиная с передней части, и фиксируйте его хомутом. Проверьте, чтобы он не мешал свободному ходу рычага. При повреждении замените чехол на новый (артикул 2170-1703170-01).
