Как пользоваться установкой для заправки автокондиционера

Система кондиционирования в автомобиле теряет до 10–15% хладагента в год из-за естественной диффузии через резиновые уплотнители и микротрещины в трубках. При падении давления ниже 2 бар на стороне низкого давления компрессор начинает работать в режиме «сухого хода», что приводит к его преждевременному износу. Заправка кондиционера – не просто восстановление комфортной температуры в салоне, а профилактическая мера, продлевающая срок службы всей системы.

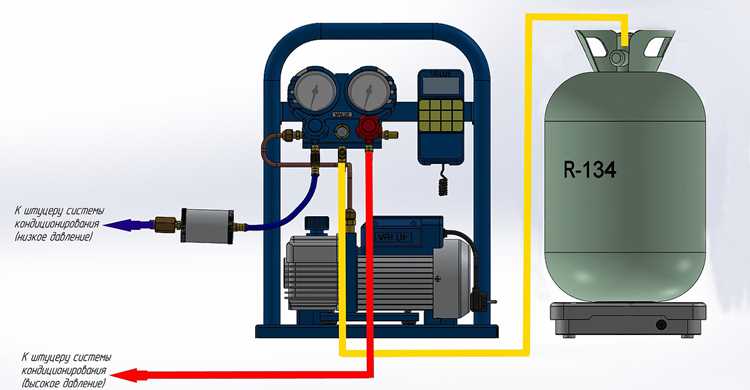

Для заправки потребуется манометрическая станция с двумя шлангами (синим – для низкого давления, красным – для высокого), баллон с хладагентом R-134a (или R-1234yf для автомобилей после 2017 года), вакуумный насос и электронные весы с точностью до 5 грамм. Перед началом работ проверьте уровень масла в компрессоре: его недостаток (менее 100 мл) вызывает заклинивание механизма. Используйте только полиалкиленгликолевое (PAG) масло, совместимое с типом хладагента.

Температура окружающей среды влияет на давление в системе: при +20°C оптимальное давление на стороне низкого давления должно составлять 2,0–2,5 бар, на высокой – 12–15 бар. Превышение этих значений на 20% указывает на перезарядку или засорение конденсатора. Не игнорируйте утечки: даже микроскопические отверстия (0,1 мм) приводят к потере до 50 грамм хладагента в месяц. Для их обнаружения используйте электронный течеискатель с чувствительностью 5 г/год.

Заправка без вакуумирования системы – распространенная ошибка, ведущая к образованию влаги и кислот в контуре. Вакуумный насос должен откачать воздух до остаточного давления -1 бар (абсолютный вакуум) в течение 15–20 минут. Пропуск этого этапа сокращает срок службы компрессора на 30–40%. После заправки проверьте герметичность соединений с помощью мыльного раствора: пузырьки диаметром более 2 мм сигнализируют о необходимости замены уплотнительных колец.

Какие инструменты и материалы нужны для заправки кондиционера

Для заправки автокондиционера потребуется манометрическая станция с шлангами и быстросъемными адаптерами под порты низкого (обычно синий, 7/16″) и высокого давления (красный, 1/2″). Дополнительно нужны: электронные весы с точностью до 5 г для дозирования хладагента, вакуумный насос производительностью не менее 4 м³/ч с обратным клапаном, течеискатель (ультразвуковой или электронный с чувствительностью 3–5 г/год), набор шестигранных ключей (5/32″ и 3/16″) для сервисных клапанов, а также цифровой термометр с выносным датчиком для контроля температуры на выходе испарителя. Обязательны защитные перчатки из нитрила и очки – хладагент при контакте с кожей вызывает обморожение, а в глаза может вызвать химический ожог.

В качестве расходных материалов используйте хладагент R-134a или R-1234yf (в зависимости от системы автомобиля) в баллонах с вентилем под заправочный шланг, синтетическое масло PAG (46, 100 или 150 вязкости) для компрессора, а также ультрафиолетовый краситель (5–10 мл на заправку) для последующего поиска утечек. Проверьте совместимость масла с типом компрессора: для электрических систем (гибриды) требуется специальное масло POE. Запаситесь новыми уплотнительными кольцами из неопрена или нитрила (размеры 10×1,5 мм и 14×1,5 мм) – их заменяют при каждом вскрытии системы.

Как проверить уровень фреона в системе перед заправкой

Подключите манометрический коллектор к сервисным портам кондиционера: синий шланг – к порту низкого давления (обычно расположен на трубке большого диаметра между компрессором и испарителем), красный – к порту высокого давления (на тонкой трубке от конденсора к компрессору). Запустите двигатель, включите кондиционер на максимум и дайте системе поработать 5–10 минут. Нормальные показания на холостом ходу при температуре окружающего воздуха +25°C: низкое давление – 2,0–2,5 бар, высокое – 14–18 бар. Если значения ниже, фреона недостаточно; если выше – возможен избыток или засор системы.

Проверьте смотровое окошко на ресивере-осушителе (если оно предусмотрено конструкцией). Прозрачная жидкость без пузырьков указывает на нормальный уровень фреона. Постоянные пузырьки или мутная жидкость сигнализируют о нехватке хладагента. При температуре ниже +15°C окошко может давать ложные показания – ориентируйтесь на манометры. Для систем с R134a или R1234yf критически важно соблюдать температурный диапазон: при +30°C давление низкой стороны не должно превышать 3,0 бар, иначе возможен перегрев компрессора.

Используйте электронный течеискатель для проверки утечек перед заправкой. Проведите датчиком вдоль всех соединений, шлангов и агрегатов системы – особенно в местах стыков, сальников компрессора и сервисных клапанов. Даже минимальная утечка (0,15 кг/год) приведет к постепенному падению давления. Если течеискатель сработал, устраните неисправность: замените уплотнительные кольца, подтяните соединения или восстановите герметичность пайкой. Заправка без устранения утечек бессмысленна – фреон выйдет в течение нескольких недель.

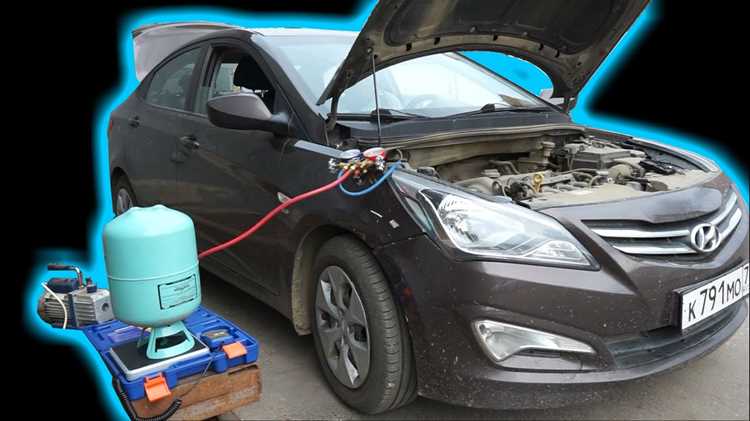

Подготовка автомобиля и рабочего места для безопасной заправки

Перед началом работ заглушите двигатель и отсоедините клемму аккумулятора с маркировкой «минус». Это исключит случайный запуск компрессора и короткое замыкание при подключении оборудования. Убедитесь, что автомобиль установлен на ровной поверхности с включенным стояночным тормозом – перекос кузова может привести к неверным показаниям манометров или утечке хладагента. Если заправка проводится на открытой площадке, выберите место в тени: прямые солнечные лучи повышают давление в системе до 1,5–2 бар, что искажает диагностику.

Очистите моторный отсек от грязи и масляных пятен, особенно вокруг сервисных портов кондиционера (обычно расположены на трубках высокого и низкого давления). Используйте безворсовую ветошь и очиститель на спиртовой основе – частицы пыли или влага, попав в систему, выведут из строя компрессор или расширительный клапан. Проверьте целостность резиновых уплотнителей на портах: трещины или деформация указывают на необходимость замены перед заправкой. Подготовьте инструмент: манометрический коллектор с шлангами, соответствующими типу хладагента (R134a или R1234yf), электронные весы с точностью до 5 г и вакуумный насос производительностью не менее 4 м³/ч.

Обеспечьте вентиляцию рабочей зоны: пары хладагента тяжелее воздуха и скапливаются в низинах, создавая риск удушья. При работе в гараже откройте ворота и используйте вентилятор для принудительного отвода газов. Наденьте нитриловые перчатки и защитные очки – контакт хладагента с кожей вызывает обморожение, а попадание в глаза приводит к химическому ожогу. Подготовьте огнетушитель класса B (для горючих газов) – R1234yf воспламеняется при концентрации 6,2–12,3% в воздухе и температуре выше 400°C.

Пошаговая процедура подключения заправочного оборудования

Перед подключением убедитесь, что система кондиционирования обесточена, а давление в магистралях сброшено до нуля. Подсоедините манометрический коллектор к сервисным портам: синий шланг – к порту низкого давления (обычно расположен на трубке диаметром 13–16 мм, маркированной буквой «L»), красный – к порту высокого давления (трубка 8–10 мм, «H»). Зеленый шланг подключите к баллону с хладагентом через переходник, соответствующий типу фреона (R-134a или R-1234yf). Проверьте герметичность соединений: утечки свыше 5 г/год недопустимы – используйте электронный течеискатель с чувствительностью не ниже 3 г/год.

После вакуумирования закройте вентили на коллекторе, отсоедините насос и подключите баллон с хладагентом. Откройте вентиль на баллоне, затем медленно приоткройте вентиль низкого давления на коллекторе – давление в системе должно начать расти равномерно, без резких скачков. Если манометр высокого давления показывает свыше 1,5 МПа при температуре окружающей среды +25°C, немедленно прекратите заправку: это указывает на засорение ресивера-осушителя или неисправность компрессора.

Как правильно закачать фреон в систему автокондиционера

Перед началом заправки убедитесь, что система герметична. Используйте электронный течеискатель или мыльный раствор для проверки соединений, шлангов и радиатора кондиционера. Утечки чаще всего возникают в местах стыков трубок, на сервисных портах и в зоне компрессора. Если обнаружены повреждения, замените уплотнительные кольца или дефектные элементы – игнорирование приведёт к быстрой потере фреона и повторной заправке.

Подключите манометрическую станцию к сервисным портам: синий шланг – к порту низкого давления (обычно расположен на толстой трубке, идущей от испарителя к компрессору), красный – к порту высокого давления (на тонкой трубке от компрессора к конденсатору). Перед подключением стравите остаточное давление в шлангах, нажав на клапан адаптера. Запустите двигатель, включите кондиционер на максимум и установите обороты вентилятора на средний уровень – это обеспечит стабильную циркуляцию хладагента.

Заправку начинайте с порта низкого давления, медленно открывая вентиль баллона с фреоном. Для большинства легковых автомобилей норма заправки составляет 400–600 грамм R134a или 300–500 грамм R1234yf – точные данные указаны на табличке под капотом или в сервисной документации. Контролируйте давление по манометру: на низкой стороне оно должно быть в пределах 25–40 psi (1,7–2,8 бар), на высокой – 150–250 psi (10–17 бар). Превышение этих значений грозит повреждением компрессора.

После достижения нужного объёма закройте вентиль баллона, отсоедините шланги и установите защитные колпачки на сервисные порты. Проверьте эффективность работы кондиционера: температура воздуха на выходе из дефлекторов должна опуститься до 5–10°C при окружающей температуре +25°C. Если охлаждение слабое, возможно, в системе остался воздух или влага – в этом случае требуется вакуумирование и повторная заправка с использованием вакуумного насоса.

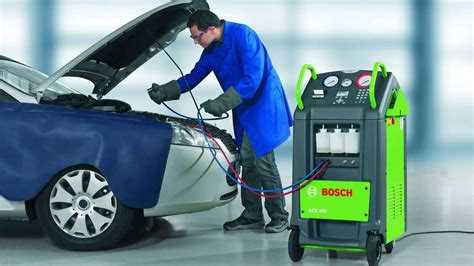

Проверка герметичности и работоспособности после заправки

После заправки кондиционера проведите тест на герметичность с помощью электронного течеискателя или ультрафиолетового красителя. Нанесите краситель в систему через сервисный порт, запустите двигатель и включите кондиционер на максимальную мощность. Осмотрите соединения, шланги, компрессор и конденсатор УФ-фонарем – утечки проявятся яркими пятнами. При использовании течеискателя настройте чувствительность на 5–10 г/год и медленно проведите датчиком вдоль всех стыков, уделяя внимание местам с остатками масла. Если прибор сработает, локализуйте утечку повторным сканированием на минимальной чувствительности.

Для проверки работоспособности:

• Запустите двигатель, установите температуру на минимум (16–18°C) и включите вентилятор на 3–4 скорость.
• Через 30–60 секунд воздух из дефлекторов должен стать заметно холоднее (разница с окружающей температурой – не менее 10–12°C). Измерьте температуру термометром на выходе центрального дефлектора – при +25°C на улице она должна составлять 5–8°C.
• Проверьте давление в системе манометрической станцией: на стороне низкого давления при работающем компрессоре должно быть 1,5–2,5 бар, на высокой – 12–18 бар (зависит от модели авто).
• Прослушайте компрессор – равномерный гул без стуков и вибраций указывает на нормальную работу. Если давление ниже нормы или температура воздуха не соответствует параметрам, повторно проверьте уровень хладагента и герметичность.

Типичные ошибки при заправке и как их избежать

Первая и самая опасная ошибка – игнорирование утечек. Даже микроскопические повреждения шлангов, уплотнителей или радиатора кондиционера приводят к потере хладагента в течение нескольких недель. Перед заправкой обязательно проверьте систему на герметичность с помощью электронного течеискателя или ультрафиолетового красителя. Если утечка обнаружена, замените повреждённые компоненты, иначе новая заправка быстро выйдет из строя, а влага и грязь проникнут в систему, вызвав коррозию компрессора.

Неправильный выбор хладагента – вторая распространённая проблема. Современные автомобили используют R134a или R1234yf, но многие владельцы ошибочно заливают более дешёвый R12, предназначенный для старых систем. Это приводит к несовместимости с маслом, перегреву компрессора и выходу из строя уплотнений. Перед заправкой уточните тип хладагента по табличке под капотом или в сервисной документации. Для R1234yf требуется специальное оборудование – попытка заправить его как R134a приведёт к некорректной работе системы.

• Перезаправка системы – критическая ошибка, вызывающая гидроудар компрессора. Максимальный объём хладагента указан на той же табличке под капотом. Превышение на 10–15% увеличивает давление в системе до 30–40 бар, что разрушает клапаны компрессора. Используйте весы для точного дозирования или заправочную станцию с функцией автоматического контроля массы.
• Недостаток масла в системе приводит к сухому трению деталей компрессора. При каждой заправке добавляйте 10–20 мл полиалкиленгликолевого (PAG) или полиэфирного (POE) масла в зависимости от типа хладагента. Для R1234yf используйте только POE-масло – PAG вызывает химическую реакцию и образование кислот.

Заправка без вакуумирования – грубая ошибка, из-за которой в системе остаётся влага и воздух. Влага замерзает в дросселе, блокируя циркуляцию хладагента, а воздух снижает эффективность охлаждения на 20–30%. Вакуумирование должно длиться не менее 30 минут при остаточном давлении ниже 500 микрон ртутного столба. Используйте вакуумный насос с обратным клапаном, чтобы исключить попадание масла в систему.

Использование некачественного оборудования – ещё один источник проблем. Дешёвые манометрические станции с пластиковыми шлангами пропускают воздух, а негерметичные соединения приводят к утечкам. Инвестируйте в профессиональный набор с металлическими шлангами и быстросъёмными фитингами. Перед подключением продуйте шланги хладагентом, чтобы удалить остатки воздуха. Никогда не используйте бытовые компрессоры для продувки – они содержат влагу и масло, несовместимые с автокондиционером.

Неправильная последовательность заправки нарушает работу системы. Сначала подключите манометры, затем вакуумируйте, добавьте масло и только потом заправляйте хладагент. Если залить масло после хладагента, оно не распределится равномерно, что приведёт к масляному голоданию компрессора. При заправке R1234yf сначала залейте 50% нормы, запустите двигатель и кондиционер, затем долейте остаток – это предотвратит перегрузку компрессора.

Пренебрежение проверкой после заправки – последняя, но не менее опасная ошибка. После завершения работ измерьте давление на высокой и низкой стороне: для R134a норма – 1,5–2,5 бар на всасывании и 12–18 бар на нагнетании при 25°C. Если давление выше, удалите излишки хладагента. Проверьте температуру воздуха на выходе из дефлекторов – она должна быть на 10–15°C ниже окружающей. Если разница меньше, ищите утечки или неисправности в компрессоре.
