Как починить зеркало бокового вида если его свернули

Деформация зеркала бокового вида – распространённая проблема, возникающая при неаккуратной парковке, ДТП или механическом воздействии. Даже незначительный удар способен нарушить геометрию корпуса, сместить стекло или повредить электропривод. В 70% случаев ремонт возможен без полной замены узла, если дефект локализован и не затрагивает критические элементы.

Первоочередная задача – диагностика повреждений. Проверьте целостность корпуса на наличие трещин, сколов или вмятин глубиной более 3 мм. Если деформация затронула металлическую основу, потребуется рихтовка с применением специальных инструментов: молотка с резиновой насадкой и оправки. Для пластиковых корпусов используйте строительный фен (температура 120–150°C) и струбцины для выравнивания.

Смещение стекла зеркала – частая проблема после удара. Если стекло не треснуло, его можно вернуть в исходное положение, отрегулировав крепёжные винты или пружинные фиксаторы. При наличии трещин длиной до 5 см допустимо использование оптического клея (например, Loctite 3105) с последующей полировкой. Для восстановления электропривода проверьте целостность проводки и контактов – обрыв часто происходит в местах изгиба кабеля.

Коррозия металлических элементов – следствие длительного воздействия влаги. Очистите очаги ржавчины наждачной бумагой (зернистость P800), обработайте преобразователем ржавчины и покройте антикоррозийным грунтом. Для пластиковых деталей используйте эпоксидную смолу или полимерные шпатлёвки, совместимые с ABS-пластиком. После ремонта нанесите защитное покрытие (например, полиуретановый лак) для предотвращения повторных повреждений.

Как определить степень повреждения зеркала перед ремонтом

Первым шагом осмотрите корпус зеркала на наличие трещин, сколов или вмятин. Деформация пластикового кожуха часто сопровождается нарушением геометрии креплений – проверьте зазоры между корпусом и дверью автомобиля. Если зазор неравномерный или превышает 3–5 мм, потребуется выравнивание или замена деталей. Обратите внимание на состояние кронштейнов: изгибы даже на 2–3 градуса могут привести к неправильному углу обзора.

Оцените зеркальный элемент. Небольшие царапины глубиной до 0,1 мм устраняются полировкой, но трещины длиной более 10 мм или отслоения покрытия требуют замены стекла. Подсветите зеркало фонариком под углом 45° – это выявит микротрещины, невидимые при прямом освещении. Если отражающий слой мутнеет или покрывается пятнами, восстановить его невозможно.

Проверьте механизм регулировки. Вручную переместите зеркало в крайние положения: заедания, скрипы или люфт свыше 1 мм указывают на износ шестерен или направляющих. У электроприводов протестируйте все режимы – если зеркало движется рывками или не фиксируется, проблема в моторе или проводке. Замерьте сопротивление обмоток мультиметром: значения ниже 2 Ом или выше 5 Ом свидетельствуют о неисправности.

Проанализируйте характер деформации. Удар спереди чаще повреждает корпус и кронштейны, сбоку – стекло и механизм складывания. Если зеркало не возвращается в рабочее положение после складывания, проверьте пружинный фиксатор: его поломка требует замены всего узла. При деформации от вибрации осмотрите точки крепления к двери – ослабленные болты или трещины в металле устраняются только сваркой.

Используйте шаблон для проверки геометрии. Изготовьте его из картона по форме исправного зеркала той же модели. Приложите к поврежденному – расхождения более 2 мм в любой точке означают необходимость правки или замены. Для зеркал с подогревом дополнительно проверьте целостность нитей тестером: обрыв даже одной нити снижает эффективность на 30–40%.

Зафиксируйте все обнаруженные дефекты в таблице: тип повреждения, размеры, локализация. Это упростит выбор метода ремонта и расчет стоимости материалов. Например, замена стекла обойдется в 1500–3000 рублей, а восстановление корпуса с правкой – от 5000 рублей. Без точной диагностики невозможно определить, целесообразен ли ремонт или дешевле установить новое зеркало.

Необходимые инструменты и материалы для восстановления формы

Для выпрямления деформированного корпуса зеркала бокового вида потребуется набор инструментов, адаптированный под материал основы. Алюминиевые и стальные каркасы восстанавливают с помощью гидравлического домкрата с усилием от 2 до 5 тонн и набора насадок с резиновыми или пластиковыми наконечниками, чтобы избежать царапин. Пластиковые корпуса требуют строительного фена с регулировкой температуры в диапазоне 150–250°C и деревянных или силиконовых лопаток для постепенного размягчения и выравнивания.

Точечная правка вмятин на металлических деталях выполняется ударным инструментом: молотком с круглым бойком из латуни или нейлона массой 200–300 г и поддержкой из свинца или плотной резины. Для работы с пластиком используют киянку с силиконовой головкой и набор алюминиевых оправок разного радиуса. Избегайте стальных молотков – они оставляют микротрещины, которые приводят к повторной деформации.

Крепежные элементы зеркала часто повреждаются при ударе. Замените сорванные болты и гайки на аналогичные по классу прочности: для большинства автомобилей подойдут метизы М6–М8 класса 8.8 или 10.9 с цинковым покрытием. При срыве резьбы используйте резьбовые вставки HeliCoil или аналоги с внутренним диаметром, соответствующим оригинальному крепежу.

Для фиксации формы после правки применяют эпоксидные составы холодного отверждения, например, Permatex 84109 или Loctite EA 9466. Они сохраняют эластичность после полимеризации и выдерживают вибрационные нагрузки. При работе с пластиком выбирайте двухкомпонентные клеи на основе метилметакрилата, такие как 3M Scotch-Weld DP8005, которые обеспечивают прочность соединения на уровне 20–25 МПа.

Шлифовка поверхности перед покраской требует абразивов с разной зернистостью. Начните с P80–P120 для удаления глубоких царапин, затем перейдите на P320–P400 для подготовки под грунт. Для финишной обработки используйте P600–P800. Шлифовальные блоки из твердой резины или пенополиуретана предотвращают образование волн на поверхности. Избегайте машинной шлифовки на больших оборотах – она перегревает материал и вызывает вторичную деформацию.

Грунтование проводят в два этапа: сначала кислотный грунт для металла (например, Reoflex 2K Wash Primer) или адгезионный для пластика (3M Plastic & Paint Primer), затем акриловый наполнитель (Sikkens Autocryl Plus). Наносите слои толщиной 30–50 мкм с межслойной сушкой 10–15 минут при температуре 20°C. Для пластиковых деталей используйте грунты с пластификаторами, такие как Novol Protect 310, чтобы избежать растрескивания при эксплуатации.

Восстановление лакокрасочного покрытия требует краски, подобранной по коду производителя или с помощью спектрофотометра. Для локального ремонта подойдут аэрозольные баллончики с регулируемым факелом распыла, например, Motip или Duplicolor. Наносите краску в 3–4 слоя с промежуточной сушкой 5–7 минут, соблюдая дистанцию распыления 20–25 см. Для металликов используйте прозрачный лак (PPG D8113) с добавлением отвердителя в пропорции 2:1.

Дополнительные материалы включают обезжириватель на основе изопропилового спирта (не менее 70%) или антисиликон (Novol 780), малярный скотч шириной 19–25 мм с низкой адгезией (3M 233+) и полиэтиленовую пленку для защиты кузова. Для финальной полировки используйте абразивную пасту 3M 50417 (зернистость 1500–2000) и мягкий полировальный круг из шерсти или поролона. Храните инструменты в сухом помещении при температуре 15–25°C, чтобы избежать коррозии и потери свойств материалов.

Пошаговая разборка зеркала для устранения деформации

Перед началом работ отключите питание зеркала, если оно оснащено электрорегулировкой или подогревом. Для этого снимите клемму с аккумулятора или отсоедините соответствующий предохранитель. На большинстве моделей автомобилей зеркало крепится к двери тремя винтами под пластиковой накладкой – используйте отвертку Torx T20 или T25 (зависит от марки). В некоторых случаях потребуется снять обшивку двери, чтобы получить доступ к внутренним креплениям.

После демонтажа зеркала с двери отделите корпус от кронштейна. Обычно корпус фиксируется защелками или винтами под заглушками. Для разъединения защелок используйте пластиковую лопатку или тонкую отвертку, обернутую изолентой, чтобы не повредить пластик. Если зеркало имеет электропривод, аккуратно отсоедините разъем проводки, предварительно запомнив или сфотографировав его положение.

Следующий этап – извлечение зеркального элемента. В большинстве случаев он удерживается пластиковой рамкой с защелками по периметру. Подденьте рамку с одного угла и постепенно отсоедините ее, двигаясь по кругу. Будьте осторожны: зеркальный элемент может быть приклеен к подложке или закреплен на пружинных фиксаторах. Если клей не поддается, прогрейте место соединения строительным феном при температуре 60–80°C в течение 30–60 секунд.

Для устранения деформации корпуса или кронштейна потребуется частичная или полная разборка. Основные элементы и способы их фиксации приведены в таблице:

При разборке электропривода обратите внимание на состояние шестерен и направляющих. Деформация корпуса часто приводит к смещению механизма, что вызывает заедание или неравномерное движение зеркала. Очистите детали от старой смазки и осмотрите на предмет трещин. Для восстановления геометрии используйте молоток с резиновой насадкой или гидравлический пресс с усилием не более 200 кг/см².

Сборку проводите в обратном порядке, предварительно заменив поврежденные защелки, прокладки или крепеж. Перед установкой зеркального элемента нанесите тонкий слой силиконового герметика по периметру подложки, если он был приклеен. Проверьте работу механизмов и герметичность корпуса до окончательной установки на автомобиль.

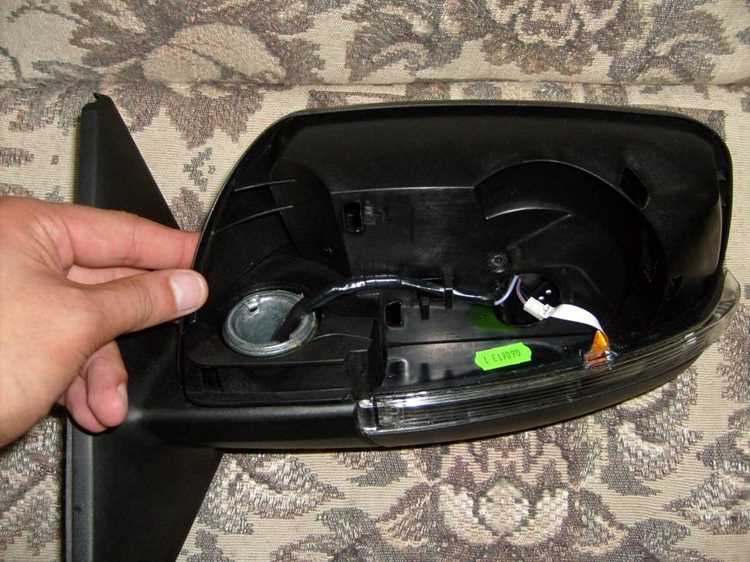

Методы выпрямления металлического каркаса зеркала

Металлический каркас зеркала бокового вида чаще всего изготавливается из стали или алюминиевых сплавов толщиной 0,8–1,5 мм. Для восстановления геометрии применяют три основных подхода: механическое воздействие, термическая обработка и комбинированные методы. Выбор зависит от степени деформации, типа металла и наличия доступа к обратной стороне каркаса.

Механическое выпрямление включает:

• Рычажные приспособления – используют для локальных вмятин. Крюк или зажим фиксируют за край деформированного участка, после чего плавно вытягивают металл с усилием 50–150 Н. Метод эффективен при радиусе вмятины до 30 мм.
• Молоток с поддержкой – применяют для выравнивания плоских участков. Под деталь подкладывают массивную опору (например, наковальню), затем легкими ударами молотка с бойком из мягкого материала (нейлон, резина) восстанавливают форму. Частота ударов – 2–3 в секунду, сила – не более 20 Дж.
• Винтовые домкраты – подходят для глубоких вмятин с доступом к внутренней поверхности. Домкрат устанавливают между каркасом и жесткой точкой крепления, затем вращают винт с шагом 0,5 мм за оборот, контролируя деформацию.

Термическая правка основана на свойстве металлов расширяться при нагреве и сжиматься при охлаждении. Для стали используют точечный нагрев до 600–700°C (вишнево-красный цвет) с последующим резким охлаждением водой. Алюминиевые сплавы нагревают до 300–400°C, избегая перегрева – превышение температуры на 50°C приводит к потере прочности. Нагрев производят газовыми горелками с наконечником №1 или №2, расстояние от сопла до поверхности – 10–15 мм. После охлаждения металл «садится», устраняя деформацию.

Комбинированные методы сочетают механическое и термическое воздействие. Например, при сложных деформациях сначала нагревают участок до 400°C, затем выравнивают молотком с поддержкой, контролируя температуру пирометром. Для алюминиевых каркасов применяют предварительный нагрев до 250°C с последующим медленным охлаждением на воздухе – это снижает внутренние напряжения. После правки обязательна проверка геометрии шаблоном или 3D-сканером с точностью ±0,1 мм.

Ремонт пластикового корпуса без замены деталей

Пластиковые корпуса зеркал бокового вида чаще всего изготавливаются из АБС-пластика или полипропилена. Эти материалы склонны к деформации при механических воздействиях, но поддаются восстановлению при нагреве до 120–160°C. Для локального прогрева используйте строительный фен с регулировкой температуры или инфракрасный нагреватель. Избегайте открытого огня – неравномерный нагрев приводит к оплавлению поверхности и потере прочности.

После нагрева деформированный участок выправляют вручную или с помощью шаблона из плотного картона, повторяющего заводскую геометрию. При работе с АБС-пластиком допустимо применять струбцины, но не перетягивайте – давление свыше 5 кг/см² вызывает микротрещины. Для полипропилена оптимальна фиксация в течение 10–15 минут при комнатной температуре, так как материал медленнее остывает и сохраняет пластичность.

• Мелкие трещины до 3 см заделывают эпоксидным клеем с наполнителем из алюминиевой пудры (соотношение 1:1). Смесь наносят шпателем, после отверждения шлифуют наждачной бумагой P400–P600.
• Сколы глубиной до 2 мм восстанавливают двухкомпонентной шпатлёвкой для пластика (например, Novol Bumper Fix). Наносят в 2 слоя с промежуточной сушкой 20 минут при 20°C.
• Разрывы по швам скрепляют изнутри пластиковыми накладками на термоклей или саморезы с пресс-шайбами (диаметр 3 мм, шаг 15 мм).

Для восстановления внешнего вида используйте аэрозольную краску, совместимую с типом пластика. Перед покраской обезжирьте поверхность антисиликоном и нанесите адгезионный грунт (например, Body 960) в 1 слой. Краску распыляйте с расстояния 25–30 см в 2–3 прохода с промежуточной сушкой 10 минут. Финишное покрытие – лак на полиуретановой основе для защиты от УФ-излучения.

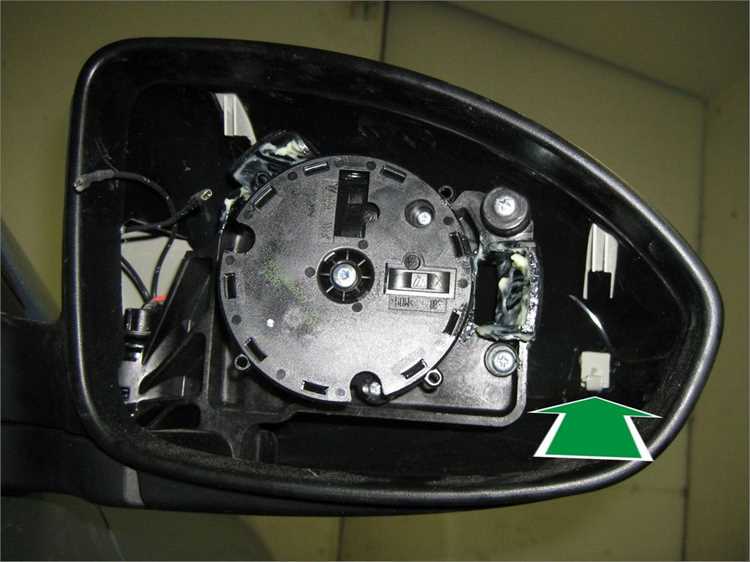

Восстановление креплений и механизмов регулировки

Деформация зеркала бокового вида часто сопровождается повреждением крепежных элементов и механизмов регулировки. Первым шагом проверьте состояние кронштейна – трещины или сколы на пластиковых деталях устраняются эпоксидным клеем с наполнителем (например, алюминиевой пудрой). Металлические кронштейны с изгибами выправляют молотком через деревянную прокладку, избегая ударов по резьбе.

Регулировочные шарниры требуют смазки после разборки. Используйте силиконовую смазку в аэрозоле – она не притягивает пыль и сохраняет подвижность при температурах от -40°C до +150°C. Нанесите состав на оси шарниров и проверните механизм 10–15 раз для равномерного распределения. Избегайте WD-40 – она высыхает и оставляет липкий налёт.

Если фиксаторы регулировки ослабли, подтяните их винты динамометрическим ключом с моментом 2–3 Н·м. Чрезмерное усилие приведёт к срыву резьбы в пластиковом корпусе. При износе зубцов на шестернях механизма замените их на аналогичные из ремкомплекта – артикул обычно указан в каталоге производителя зеркала (например, для зеркал с электроприводом часто подходит комплект 74530-XXXXX).

Проверьте электрические контакты привода регулировки. Окисление устраняется очисткой контактной группы спиртом и нанесением токопроводящей смазки (например, Kontakt 60). При обрыве проводов используйте пайку с термоусадочной трубкой – скрутки ненадёжны и окисляются. Сечение провода для привода зеркала – не менее 0,5 мм².

Для восстановления крепления к двери осмотрите резиновые втулки. При растрескивании замените их на новые – внутренний диаметр должен соответствовать штатному (обычно 8–10 мм). Затягивайте болты крест-накрест с моментом 5–7 Н·м, иначе возможен перекос зеркала. Если резьба в двери сорвана, используйте ремонтные втулки с внутренней резьбой М6 или М8.

При поломке рычажного механизма ручной регулировки замените тяги целиком. Длина тяги для большинства моделей – 120–150 мм, диаметр троса – 1,5–2 мм. Перед установкой смажьте трос графитовой смазкой и проверьте плавность хода. Если трос заедает, укоротите его на 2–3 мм или замените оболочку.

После сборки отрегулируйте зеркало по трём точкам: горизонтальное положение, угол наклона и расстояние от кузова. Проверьте отсутствие люфтов, покачивая зеркало рукой – допустимый зазор не более 0,5 мм. При наличии электропривода протестируйте работу всех режимов (подогрев, складывание, память положений) с помощью диагностического сканера.

Проверка работоспособности зеркала после ремонта

После восстановления геометрии зеркала бокового вида первым этапом проверки становится визуальный осмотр на расстоянии 30–50 см от поверхности. Оцените отсутствие волн, искажений или неравномерного отражения – даже минимальные дефекты (0,5 мм и более) ухудшают обзор на 15–20%. Особое внимание уделите краям: трещины или отслоения покрытия чаще возникают в зонах крепления к корпусу.

Для проверки функциональности электропривода (если зеркало оснащено им) выполните серию тестов по таблице:

Проверка обзорности проводится в три этапа: статичный (зеркало зафиксировано), динамический (на скорости 40–60 км/ч) и ночной (с включенными фарами встречных автомобилей). В статике угол обзора должен составлять не менее 15° по горизонтали и 5° по вертикали от края кузова. При движении искажения недопустимы – они увеличивают «слепую зону» на 30–40%. Ночью обратите внимание на отсутствие бликов от фар: их наличие говорит о нарушении кривизны поверхности.

Для зеркал с подогревом тест проводите при температуре ниже +5°C. Включите обогрев на 3–5 минут и проверьте равномерность оттаивания: лед должен исчезнуть с 90% площади за 2 минуты. Локальные участки без оттаивания указывают на повреждение нагревательного элемента или нарушение контакта. Измерьте сопротивление элемента мультиметром – норма для большинства моделей составляет 8–12 Ом.

Крепежные элементы проверяйте под нагрузкой. Покачайте зеркало рукой с усилием 10–15 Н·м: допустимый люфт – не более 1 мм. Затяните болты моментом, указанным в спецификации автомобиля (обычно 8–12 Н·м). Превышение момента приводит к деформации корпуса, недостаточный – к вибрации на скорости свыше 80 км/ч.

Завершающий этап – тест на герметичность. Нанесите мыльный раствор на стыки корпуса и зеркального элемента, затем создайте избыточное давление (например, с помощью насоса). Появление пузырей указывает на утечку, что приведет к запотеванию изнутри при перепадах температур. Устраните дефект заменой уплотнителя или герметиком на силиконовой основе.

Документируйте результаты проверки: фиксируйте углы обзора, время работы привода, сопротивление нагревателя. Эти данные пригодятся для сравнения при последующих ремонтах или гарантийных обращениях. Повторную проверку проводите через 500 км пробега – за это время могут проявиться скрытые дефекты, например, ослабление крепежа из-за вибрации.
