Как отключить спидометр форд фокус 2

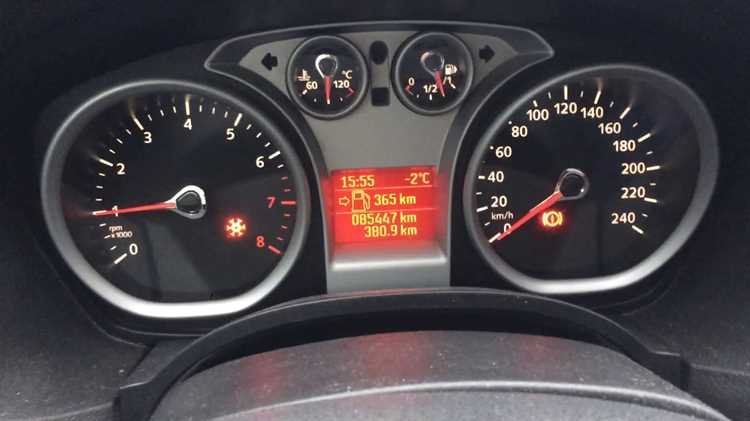

Спидометр на Форд Фокус 2 (2004–2011 гг.) подключен к CAN-шине и получает данные от датчика скорости, расположенного на коробке передач. Отключение прибора требует вмешательства в электрическую цепь или программное обеспечение блока управления. Перед началом работ убедитесь, что у вас есть диагностический сканер (например, ELM327 с программой Forscan), мультиметр и схема электропроводки для вашей модификации.

Наиболее безопасный способ – программное отключение через Forscan. Подключите адаптер к OBD-II разъему, запустите программу и найдите параметр «Instrument Cluster» в разделе конфигурации. В некоторых версиях доступна опция «Speedometer Disable», но чаще приходится корректировать данные в блоке PCM или IC. Учтите: изменение заводских настроек может привести к ошибкам в других системах (например, ABS или круиз-контроль).

Альтернативный метод – физическое отключение датчика скорости. На МКПП датчик расположен на задней части коробки, на АКПП – рядом с гидроблоком. Отсоедините разъем и изолируйте провода. Однако это вызовет ошибку P0500 (неисправность датчика скорости) и отключит спидометр полностью. Для частичного решения можно установить резистор на 100–150 Ом между контактами разъема, имитируя работу датчика, но показания останутся некорректными.

Если цель – временное отключение (например, для тюнинга или диагностики), проще использовать заглушку на CAN-шину. Подключите резистор на 120 Ом между линиями CAN-H и CAN-L в разъеме спидометра. Это нарушит связь прибора с сетью, но не повлияет на другие системы. Для постоянного отключения потребуется перепрошивка блока приборов или замена на модифицированный.

Какие инструменты и материалы понадобятся для отключения спидометра

Для работы потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – TORX T15 или T20 (в зависимости от года выпуска Форд Фокус 2), так как болты панели приборов часто имеют шестигранную звездообразную головку. Дополнительно понадобятся:

• Плоская отвёртка с тонким жалом (шириной 3–4 мм) – для поддевания клипс и фиксаторов;
• Крестовая отвёртка PH2 – для винтов крепления центральной консоли;
• Пассатижи или круглогубцы – для снятия хомутов жгута проводов;
• Мультиметр с функцией прозвонки (диапазон 0–20 В) – для проверки сигнала на разъёме спидометра;
• Пластиковые монтажные лопатки (2–3 шт.) – чтобы не повредить пластиковые элементы салона.

Из расходных материалов критически важны только два: изолента ПВХ (чёрная, шириной 19 мм) для изоляции отключённых контактов и термоусадочные трубки (диаметр 3–5 мм) – если планируется вмешательство в проводку. Для временного отключения спидометра без обрезки проводов достаточно перемычки с клеммами «мама» (сечение 0,5–0,75 мм²) – она позволит замкнуть нужные контакты на разъёме. Если цель – полное отключение датчика скорости, потребуется герметик для электрических соединений (например, ABRO ES-330) и обжимные гильзы под сечение провода 0,35 мм².

Для диагностики и точного определения цепей пригодится схема электропроводки Форд Фокус 2 (раздел «Instrument Cluster» или «PCM») – её можно найти в сервисных мануалах ELSA или ETIS. Без неё легко перепутать контакты на 24-пиновом разъёме спидометра, что приведёт к ошибкам в других системах (например, ABS или круиз-контроле). Если работа ведётся в условиях ограниченного освещения, используйте налобный фонарь с регулировкой яркости – стандартные лампы салона не дают достаточного обзора при разборке панели.

Как снять приборную панель на Форд Фокус 2 без повреждений

Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит короткое замыкание и сброс настроек бортового компьютера. Подождите 5–10 минут, чтобы разрядились конденсаторы в системе.

Снимите пластиковую накладку под рулевой колонкой. Она крепится на двух защелках снизу и одной сверху. Аккуратно подденьте её плоской отверткой, начиная с нижнего края, и потяните на себя. Избегайте резких движений – защелки хрупкие.

Открутите два винта Torx T20, фиксирующих нижнюю часть панели приборов. Винты расположены по бокам, рядом с переключателями света и стеклоочистителей. Храните их в магнитной лотке или прикрепляйте к панели скотчем, чтобы не потерять.

Снимите верхнюю облицовку панели приборов. Для этого потяните её вверх, освобождая от защелок. На моделях с 2008 года может потребоваться предварительно снять декоративную накладку над дисплеем климат-контроля – она держится на двух пластиковых фиксаторах.

Отсоедините разъемы проводки. На панели приборов Форд Фокус 2 их три: основной 24-контактный (зеленый), разъем подсветки (белый) и датчик уровня топлива (серый). Нажмите на фиксаторы и потяните разъемы строго горизонтально – вертикальное усилие может повредить контакты.

Открутите четыре винта Torx T20, удерживающие приборную панель. Два винта расположены сверху (за декоративной накладкой), два снизу (под снятой нижней облицовкой). Не перетягивайте при обратной установке – момент затяжки 2–3 Н·м.

Аккуратно выньте панель, наклонив её на 15–20 градусов к себе. Следите за тем, чтобы не повредить гибкий шлейф подсветки – он проходит через отверстие в корпусе и легко рвется при резком движении. Если шлейф мешает, отсоедините его, нажав на фиксатор.

При обратной установке сначала подключите все разъемы, затем зафиксируйте панель винтами. Проверьте работу спидометра, тахометра и индикаторов до окончательной сборки. Если приборы не реагируют, переподключите разъемы – чаще всего проблема в неполном контакте.

Где находится разъем спидометра и как его правильно отсоединить

Для безопасного отсоединения выполните следующие действия:

• Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
• Нажмите на фиксатор разъема (обычно расположен сбоку или сверху) и одновременно потяните штекер на себя.
• Избегайте резких движений – разъем хрупкий, а контакты легко повредить.
• Если штекер не поддается, проверьте наличие дополнительных защелок или винтов крепления.

После отсоединения осмотрите контакты на предмет окисления или повреждений – при необходимости очистите их спиртом или специальным средством.

Какие провода нужно перерезать или изолировать для отключения датчика скорости

На Форд Фокус 2 датчик скорости расположен на коробке передач и подключается через трехконтактный разъем. Для отключения спидометра необходимо работать с проводами, идущими от датчика к блоку управления (PCM) или комбинации приборов. Основные провода: сигнальный (обычно белый с черной полосой), питание (+12 В, красный или оранжевый) и масса (черный или коричневый).

Сигнальный провод – ключевой для отключения. Он передает импульсы от датчика скорости в ЭБУ и на спидометр. Перерезав или изолировав его, вы прервете цепь, и показания скорости перестанут поступать. Однако это может вызвать ошибки в системе (например, P0500 – неисправность датчика скорости).

Питание датчика (+12 В) также можно отключить, но это менее эффективно. Спидометр продолжит работать, если сигнал поступает напрямую от колесных датчиков ABS. В этом случае потребуется вмешательство в CAN-шину или отключение соответствующих проводов в жгуте комбинации приборов.

Массовый провод (земля) лучше не трогать. Его разрыв может привести к нестабильной работе других систем, зависящих от общей массы. Если цель – только отключить спидометр, достаточно изолировать сигнальный провод, обмотав его изолентой или установив термоусадочную трубку.

Для точного определения проводов используйте электрическую схему Форд Фокус 2 (модели 2004–2011 гг.). В разных версиях (1.6, 1.8, 2.0 л) цветовая маркировка может отличаться. Например, на двигателе 1.6 сигнальный провод иногда бывает серым с зеленой полосой, а на 2.0 – белым с синей.

После перерезки или изоляции провода проверьте работу спидометра на ходу. Если показания не меняются, а на приборной панели загорается ошибка, потребуется сброс ошибок диагностическим сканером (например, ELM327). Альтернатива – установка эмулятора сигнала датчика скорости, чтобы избежать ошибок в ЭБУ.

Работайте аккуратно: повреждение соседних проводов в жгуте может нарушить работу ABS, круиз-контроля или автоматической коробки передач. Если не уверены в своих действиях, обратитесь к специалисту или используйте программное отключение спидометра через прошивку ЭБУ.

Как проверить работоспособность спидометра после отключения

Подключите диагностический сканер к OBD-II разъему Форд Фокус 2 и считайте данные с датчика скорости (VSS). На экране должны отображаться реальные показания скорости в км/ч при движении. Если сканер показывает нулевые значения или ошибки P0500–P0503, проблема в цепи датчика или его отключении.

Запустите двигатель и медленно трогайтесь с места, наблюдая за стрелкой спидометра. При скорости 20–30 км/ч стрелка должна плавно подниматься без рывков. Если она остается на нуле или дергается, проверьте целостность проводки от датчика к приборной панели – часто обрыв происходит в районе коробки передач.

Используйте мультиметр для проверки напряжения на контактах датчика скорости. При вращении колеса (поддомкратьте одно переднее колесо и включите передачу) на сигнальном проводе должно быть переменное напряжение 0,5–5 В. Отсутствие сигнала указывает на неисправность датчика или его отключение.

Снимите приборную панель и осмотрите плату спидометра. Найдите микросхему процессора (обычно маркировка ST10F269 или аналогичная) и проверьте пайку ножек – часто после вмешательства появляются холодные пайки. Прозвоните дорожки от разъема к микросхеме на предмет обрывов.

Если спидометр работает, но показания неверные, откалибруйте его через диагностическое ПО Forscan. В разделе «Приборная панель» выберите пункт «Калибровка спидометра» и введите корректировочный коэффициент (например, 1,05 для увеличения показаний на 5%). Без калибровки погрешность может достигать 10–15%.

Проверьте работу ABS – на Форд Фокус 2 сигнал скорости может дублироваться через блок управления тормозами. Подключите сканер к блоку ABS и сравните показания скорости с данными спидометра. Расхождение более 3–5 км/ч свидетельствует о конфликте сигналов или неверной конфигурации CAN-шины.

Какие ошибки могут возникнуть и как их избежать при отключении

Первая распространенная ошибка – повреждение проводки при демонтаже панели приборов. На Форд Фокус 2 разъем спидометра (обычно 24-контактный) имеет хрупкие контакты, которые легко погнуть или сломать при неаккуратном отсоединении. Чтобы избежать этого, используйте пластиковый съемник для разъемов или тонкую отвертку, обернутую изолентой, чтобы поддеть фиксаторы. Никогда не тяните за провода – только за корпус разъема.

Неправильное отключение датчика скорости на коробке передач приводит к ошибкам в ЭБУ и включению индикатора «Check Engine». Датчик расположен на КПП (для механики – сзади, для автомата – спереди) и подключается через двухконтактный разъем. Если отсоединить его без заглушки, блок управления зафиксирует код P0500. Решение – установить резистор на 1-2 кОм между контактами разъема или использовать специальный эмулятор сигнала.

Ошибка при работе с CAN-шиной – еще одна проблема. Спидометр на Форд Фокус 2 обменивается данными по CAN-сети, и грубое вмешательство (например, перерезание проводов) может нарушить связь с другими системами: ABS, ESP, круиз-контролем. Перед отключением изучите схему проводки (например, по мануалу ETIS) и отсоединяйте только необходимые провода: для спидометра это обычно CAN-H (оранжевый/черный) и CAN-L (оранжевый/коричневый).

Игнорирование калибровки после отключения приводит к некорректной работе одометра и других систем. Даже если спидометр перестал показывать скорость, ЭБУ продолжает учитывать пробег по данным датчика скорости колеса. Чтобы сбросить ошибки, используйте диагностический сканер (например, FORScan с адаптером ELM327) и выполните процедуру «Сброс адаптаций» в разделе PCM. Без этого одометр может продолжать накапливать километраж.

Неправильный выбор метода отключения – распространенная ошибка. Некоторые владельцы пытаются «обмануть» спидометр, подключая резисторы напрямую к датчику, но это работает нестабильно. Лучше использовать программное отключение через прошивку приборной панели (например, с помощью редактора EEPROM) или установку заглушки на CAN-шину. Физическое отключение датчика скорости – крайний вариант, требующий дополнительных манипуляций с ЭБУ.

Повреждение приборной панели при разборке – риск, особенно для новичков. Крепежные защелки на панели Форд Фокус 2 легко ломаются, если прикладывать чрезмерное усилие. Перед демонтажем снимите рулевое колесо и подрулевые переключатели, чтобы получить доступ к нижним креплениям. Используйте пластиковые лопатки для разборки и прогревайте края панели феном, чтобы избежать трещин на пластике.

Последняя ошибка – отсутствие проверки после сборки. Даже если спидометр отключен, могут возникнуть побочные эффекты: неработающий тахометр, ошибки в бортовом компьютере или проблемы с запуском двигателя. После установки панели на место подключите диагностический сканер и проверьте наличие активных ошибок. Если они есть, устраните их до начала эксплуатации автомобиля.
