Демонтаж клапанов из головки блока цилиндров (ГБЦ) требует точности и соблюдения технологических нюансов. Стандартный метод предполагает использование специального съемника – инструмента с цанговым или винтовым механизмом, который фиксирует тарелку клапана и вытягивает его через направляющую втулку. Для двигателей с гидрокомпенсаторами или регулируемыми толкателями предварительно снимают распредвал, чтобы исключить повреждение деталей при извлечении.
В случае отсутствия съемника применяют метод ударной нагрузки: на стержень клапана надевают металлическую трубку подходящего диаметра и наносят резкие удары молотком по торцу. Однако этот способ опасен для двигателей с алюминиевыми ГБЦ – риск деформации посадочных мест или срыва резьбы в свечных колодцах достигает 30%. Для чугунных головок допустимо использовать ударный метод, но с обязательным контролем усилия.
При работе с изношенными клапанами (зазор в направляющей втулке более 0,15 мм) рекомендуется предварительно охладить ГБЦ до -10°C – это уменьшает трение и снижает вероятность заклинивания стержня. Для двигателей с титановыми клапанами (например, в спортивных модификациях) применяют только гидравлические съемники, так как механические инструменты могут повредить покрытие стержня.
Ключевые ошибки при демонтаже: использование чрезмерного усилия при заклинивании клапана (предел прочности стержня – 600–800 Н/мм²), игнорирование проверки состояния маслосъемных колпачков (износ свыше 0,5 мм требует замены) и пренебрежение маркировкой клапанов перед снятием. Для двигателей с двойным распредвалом (DOHC) порядок извлечения определяется конструкцией – сначала снимают клапаны выпускного, затем впускного ряда.

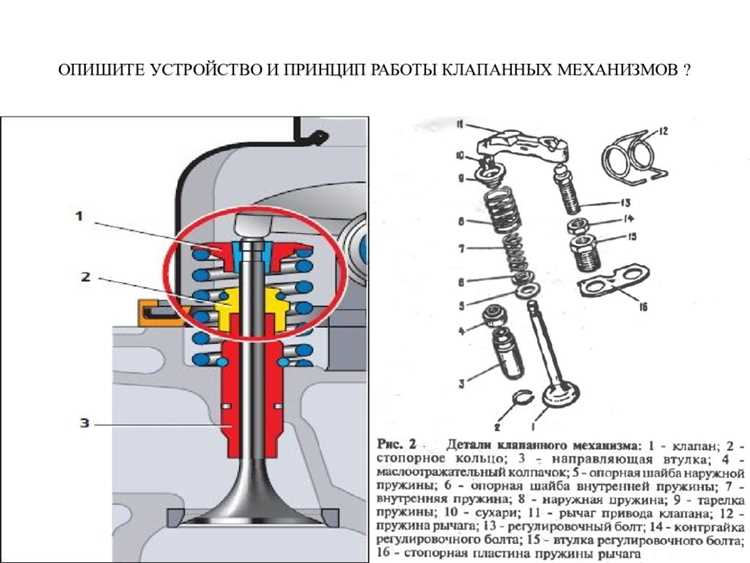

Необходимые инструменты для демонтажа клапана без повреждений
Для безопасного извлечения клапана из цилиндра требуется набор специализированных инструментов, исключающих деформацию стержня или повреждение седла. Основной – съемник клапанов с регулируемыми захватами под диаметры стержней от 5 до 12 мм. Модели с магнитными наконечниками (например, Lisle 54000) фиксируют клапан после снятия сухарей, предотвращая его падение в цилиндр. Альтернатива – пневматический съемник с вакуумным захватом, эффективный при работе с алюминиевыми головками блока.
Рассухариватель – обязательный инструмент для снятия сухарей без ударных нагрузок. Универсальные конструкции (как OTC 6498) подходят для большинства двигателей, но для V-образных моторов требуются адаптеры с угловым расположением рычага. При отсутствии заводского инструмента допустимо использовать самодельное приспособление из стального прутка диаметром 8–10 мм с крюком, но риск соскальзывания и повреждения тарелки пружины возрастает.
Для сжатия пружин применяют струбцины с динамометрическим контролем. Усилие сжатия не должно превышать 150–200 кгс для стандартных пружин легковых автомобилей; превышение приводит к остаточной деформации витков. Инструменты с гидравлическим приводом (например, Force 90601) обеспечивают плавное приложение нагрузки, но требуют периодической калибровки манометра. При работе с высокопрочными пружинами спортивных двигателей используют струбцины с усилием до 300 кгс.
Дополнительно необходимы: магнитный щуп для извлечения сухарей из колодцев (диаметр наконечника 3–5 мм), набор щупов для проверки зазора между стержнем и направляющей (допуск 0,02–0,05 мм), а также резиновый молоток массой 200–300 г для аккуратного выбивания клапана из седла. Для двигателей с титановыми клапанами применяют пластиковые проставки под бойком, исключающие образование забоин на торце стержня.
При демонтаже клапанов с изношенными направляющими используют оправку для центровки – стальной стержень с конусным наконечником, вставляемый в направляющую перед извлечением. Это предотвращает перекос и заклинивание клапана. Для двигателей с верхним расположением распредвала дополнительно требуется держатель распределительного вала, фиксирующий его в положении, исключающем контакт кулачков с толкателями во время работы.

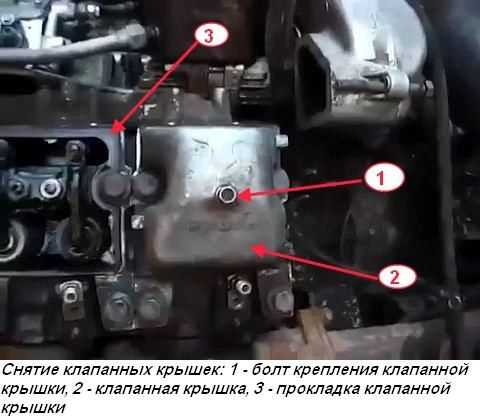

Подготовка двигателя: снятие головки блока цилиндров пошагово
Перед началом работ слейте охлаждающую жидкость через сливной кран радиатора и блок цилиндров. Для большинства двигателей объем системы охлаждения составляет 6–12 литров – используйте емкость соответствующего размера. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой.
Демонтируйте навесное оборудование: впускной и выпускной коллекторы, топливную рампу, генератор, стартер и ремень ГРМ. На двигателях с цепным приводом дополнительно снимите крышку цепи и натяжитель. Запомните или сфотографируйте положение шкивов и меток – это критично для последующей сборки.
Отсоедините все шланги и трубки, подключенные к головке блока: патрубки системы охлаждения, вакуумные линии, шланги отопителя. На двигателях с турбонаддувом демонтируйте интеркулер и турбокомпрессор. Проверьте наличие скрытых креплений – например, на некоторых моделях (VAG 1.8T, BMW N54) топливные форсунки фиксируются дополнительными скобами.
- Открутите болты крепления головки блока в строго обратной последовательности затяжки. Для большинства двигателей порядок указан в сервисном мануале: например, для рядных 4-цилиндровых моторов (ВАЗ, Toyota 3S-FE) начинайте с центральных болтов, двигаясь к краям по спирали. Используйте динамометрический ключ – момент затяжки болтов головки обычно составляет 80–120 Н·м.
- После ослабления всех болтов снимите их вместе с шайбами. Проверьте состояние болтов: если длина превышает номинальную (например, для болтов M12x1.25 – более 115 мм), замените их – повторное использование растянутых болтов приводит к неравномерной затяжке.
- Аккуратно подденьте головку монтажной лопаткой в местах, указанных в документации (обычно между блоком и головкой в зоне прокладки). Избегайте резких движений – перекос может повредить поверхности прилегания.

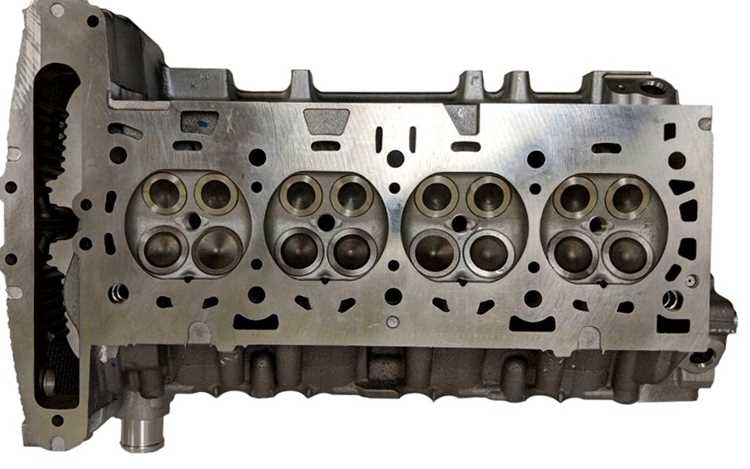

После снятия головки осмотрите поверхности блока и головки на предмет коробления. Допустимое отклонение плоскости – не более 0,05 мм на длине 100 мм. Проверку проводите с помощью лекальной линейки и щупов. При превышении допуска головку необходимо фрезеровать – для чугунных головок допустимо снятие до 0,2 мм, для алюминиевых – до 0,1 мм.
Очистите поверхности от остатков прокладки и нагара. Используйте пластиковый скребок или специальные химические средства (например, Permatex Gasket Remover). Металлические инструменты применять нельзя – они царапают поверхности, что приводит к утечкам. После очистки продуйте каналы сжатым воздухом, особое внимание уделите масляным и охлаждающим каналам.
Перед установкой новой прокладки проверьте ее совместимость с двигателем. Для современных моторов (например, Ford EcoBoost, Hyundai Theta II) часто требуются многослойные металлические прокладки с покрытием из эластомера. Нанесите тонкий слой герметика на участки, указанные в инструкции (обычно это места стыка масляных и водяных каналов). Убедитесь, что все направляющие втулки на месте – их отсутствие приведет к смещению головки при установке.
Методы фиксации клапана перед извлечением из направляющей
Для предотвращения падения клапана в цилиндр при демонтаже применяют механические фиксаторы. Наиболее распространённый способ – использование магнитного держателя с регулируемой силой притяжения (от 5 до 20 кг). Инструмент устанавливают через свечное отверстие, прижимая тарелку клапана к седлу. Важно выбирать держатель с диаметром наконечника на 2–3 мм меньше диаметра тарелки, чтобы избежать повреждения кромок. При работе с алюминиевыми головками блока цилиндров (ГБЦ) рекомендуется использовать немагнитные адаптеры для исключения риска задиров.
Пневматический фиксатор – альтернатива для двигателей с высокой степенью сжатия или при отсутствии доступа к свечному отверстию. Устройство подключается к компрессору (давление 6–8 бар) и создаёт воздушную подушку под клапаном, удерживая его в закрытом положении. Метод эффективен для двигателей с диаметром цилиндра свыше 85 мм, где магнитные держатели теряют надёжность из-за увеличенного хода клапана. Недостаток – необходимость герметизации камеры сгорания, что требует дополнительного уплотнения по контуру свечи.
Для двигателей с верхним расположением распредвала (OHC/DOHC) применяют фиксаторы на основе резьбовых шпилек. В направляющую втулку клапана вкручивают шпильку с резьбой М6–М8, которая упирается в тарелку через проставку из мягкого металла (алюминий, медь). Длина шпильки подбирается так, чтобы после затяжки клапан оставался приоткрытым на 0,5–1 мм – этого достаточно для снятия сухарей без риска падения. Метод требует точного расчёта усилия затяжки (не более 15 Н·м), чтобы не деформировать стержень клапана.
В полевых условиях или при отсутствии специализированного инструмента используют импровизированные упоры. Наиболее надёжный вариант – отрезок стальной проволоки диаметром 2–3 мм, согнутый в форме крюка. Крюк заводят через свечное отверстие и цепляют за кромку тарелки клапана, после чего проволоку фиксируют на внешней части ГБЦ. Для двигателей с малым диаметром цилиндра (менее 70 мм) допустимо применение пластиковых стяжек, но их прочность ограничена – не более 3 кг на разрыв. При использовании подручных средств обязательна проверка отсутствия люфта перед началом работ.
Для двигателей с гидрокомпенсаторами или пневмоподвеской клапанов (например, BMW N57) фиксация требует предварительного сброса давления в системе. Перед демонтажем клапанов необходимо отсоединить магистраль подачи масла к гидрокомпенсаторам и выждать 10–15 минут для стравливания остаточного давления. В противном случае клапан может самопроизвольно открыться под действием пружины компенсатора, что приведёт к его падению в цилиндр. Для таких двигателей рекомендуется использовать вакуумные фиксаторы с насосом, создающим разрежение до 0,8 бар – это гарантирует удержание клапана даже при неполном сбросе давления.
Использование съёмника клапанов: типы и правильная техника работы
Съёмники клапанов делятся на три основных типа: механические, гидравлические и пневматические. Механические модели – самые распространённые, работают по принципу винтового или рычажного прижима. Гидравлические съёмники используют давление масла для равномерного распределения нагрузки, что снижает риск повреждения стержня клапана. Пневматические применяются в промышленных условиях, где требуется высокая скорость и автоматизация процесса. Выбор зависит от конструкции двигателя, доступности инструмента и опыта мастера.
Для работы с механическим съёмником потребуется зафиксировать его корпус на головке блока цилиндров (ГБЦ) так, чтобы упорный винт точно совпадал с центром стержня клапана. Вращение винта должно быть плавным, без рывков – превышение усилия приводит к деформации направляющей втулки или срыву резьбы. При использовании гидравлического съёмника важно контролировать давление: избыточное (свыше 150 бар) может вызвать разрушение тарелки клапана. Перед началом работ рекомендуется смазать резьбу винта и контактные поверхности маслом.
Перед демонтажем клапана необходимо снять сухари, фиксирующие тарелку. Для этого применяют специальные щипцы или магнитный съёмник, чтобы избежать их потери. Если сухари прикипели, допускается лёгкое постукивание по тарелке через медную проставку – удар должен быть направлен строго вдоль оси клапана. После извлечения сухарей съёмник устанавливают на стержень, обеспечивая плотный контакт упорного элемента с торцом клапана. Вращение винта продолжают до полного выхода клапана из направляющей.
При работе с алюминиевыми ГБЦ особое внимание уделяют защите поверхностей от царапин. Для этого используют мягкие прокладки из меди или алюминия между съёмником и головкой. Если клапан заклинило из-за нагара, запрещается применять ударные инструменты – это приводит к трещинам в ГБЦ. Вместо этого прогревают зону направляющей до 80–100°C строительным феном, после чего повторяют попытку извлечения. Для сильно прикипевших клапанов эффективен метод «раскачки»: поочерёдное вращение съёмника в обе стороны с постепенным увеличением усилия.
После извлечения клапана проверяют состояние направляющей втулки и стержня. Задиры на поверхности стержня указывают на необходимость замены втулки или клапана. Съёмник хранят в сухом месте, периодически смазывая резьбовые соединения консистентной смазкой. При работе с гидравлическими моделями следят за герметичностью системы – утечки масла снижают эффективность инструмента. Правильная техника продлевает срок службы как съёмника, так и деталей двигателя.
Особенности извлечения клапанов с заклинившими сухарями
Заклинивание сухарей – распространённая проблема при демонтаже клапанов, вызванная коррозией, нагаром или деформацией посадочных поверхностей. Основные признаки: невозможность снять тарелку пружины стандартным съёмником, видимые следы окисления на сухарях или их смещение относительно оси клапана. Для диагностики используйте эндоскоп с подсветкой (например, модель с диаметром зонда 4 мм) – он позволит оценить степень повреждения без разборки головки. При сильном заклинивании сухари могут раскрошиться при попытке снятия, что требует предварительной обработки.
Методы извлечения зависят от материала сухарей и степени заклинивания:
- Механический способ (для стальных сухарей): нанесите проникающую смазку (WD-40 Specialist, Liquid Wrench) на 12–24 часа, затем используйте ударный съёмник с регулируемым усилием (например, Force 5865). При отсутствии съёмника допустимо аккуратно постучать по тарелке пружины через латунную выколотку – сила удара не должна превышать 5–7 Дж, чтобы избежать деформации стержня клапана.
- Термический метод (для алюминиевых головок): нагрейте область тарелки пружины до 120–150°C промышленным феном (температура контролируется пирометром). Разница в коэффициентах теплового расширения алюминия и стали ослабит посадку сухарей. После нагрева сразу примените съёмник – задержка более 30 секунд снижает эффективность.
- Химическое растворение (при нагаре): погрузите головку в ванну с 10% раствором ортофосфорной кислоты на 30–40 минут. Для локальной обработки используйте шприц с иглой 0,8 мм – введите раствор в зазор между сухарями и тарелкой. После обработки промойте детали керосином и продуйте сжатым воздухом.
Если сухари разрушились при демонтаже, извлеките осколки магнитным щупом или пинцетом с тонкими губками. Перед установкой новых сухарей проверьте посадочные места на стержне клапана и в тарелке пружины – допустимый зазор не более 0,02 мм. При обнаружении выработки замените клапан или тарелку. Для предотвращения повторного заклинивания нанесите на сухари антифрикционное покрытие (например, MODENGY 1001) толщиной 5–7 мкм.
Чистка и проверка посадочных мест клапанов после демонтажа
После извлечения клапанов осмотрите посадочные места на наличие нагара, задиров и коррозии. Для удаления твердых отложений используйте шабер из мягкого металла (латунь, медь) или специальную фрезу с регулируемым углом наклона – стандартный угол для большинства двигателей составляет 45°, но уточните значение по сервисной документации. Избегайте стальных инструментов: они оставляют микроцарапины, ускоряющие износ. Нагар в труднодоступных зонах удаляйте с помощью ультразвуковой ванны с раствором на основе лимонной кислоты (концентрация 10–15%) при температуре 60–70°C в течение 15–20 минут. После механической чистки промойте поверхности керосином или специализированным очистителем для удаления абразивных частиц.
Проверьте герметичность посадочных мест с помощью вакуумного тестера или керосиновой пробы. Нанесите тонкий слой керосина на фаску седла и установите клапан без пружины – просачивание жидкости в течение 5 минут указывает на деформацию или трещины. Для точной оценки используйте притирочную пасту с абразивом зернистостью 280–400: нанесите на фаску клапана, выполните 10–15 возвратно-вращательных движений с усилием 2–3 кг, затем удалите остатки пасты и проверьте ширину притертой полосы – она должна быть равномерной по всей окружности и составлять не менее 1,5 мм. При обнаружении выработки более 0,1 мм седло подлежит шлифовке или замене.
Распространённые ошибки при снятии клапанов и как их избежать
Первая ошибка – игнорирование последовательности ослабления сухарей. Многие пытаются выбить клапан, не сняв предварительно сухари с помощью съёмника или магнитного инструмента. Это приводит к деформации стержня клапана или повреждению направляющей втулки. Перед началом работ всегда фиксируйте клапан пружинным компрессором и используйте специализированный съёмник для сухарей. Если сухари не поддаются, нанесите проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
Неправильное приложение силы при выпрессовке клапана – вторая частая проблема. Удары молотком по стержню без опоры на тарелку пружины вызывают микротрещины в металле, особенно у алюминиевых головок блока. Вместо этого используйте пресс или самодельное приспособление с упором на тарелку. Для чугунных ГБЦ допустимо лёгкое постукивание через медную или алюминиевую проставку, но только после полного снятия пружин и сухарей.
Забывание о проверке состояния направляющих втулок и маслосъёмных колпачков перед установкой новых клапанов ведёт к быстрому износу деталей. Если втулка имеет задиры или увеличенный зазор (более 0,15 мм для бензиновых двигателей), её необходимо заменить или откалибровать развёрткой. Колпачки с трещинами или затвердевшим резиновым уплотнением также подлежат замене – их стоимость несопоставима с последствиями масляного голодания или попадания смазки в камеру сгорания.
Последняя ошибка – пренебрежение маркировкой клапанов и пружин. Даже в одном цилиндре впускные и выпускные клапаны отличаются по длине стержня, углу фаски и материалу. Перепутав их местами, можно получить неравномерное сжатие, перегрев или прогар тарелки. Перед демонтажем наносите метки маркером или керном на стержни и пружины, а при сборке сверяйтесь с технической документацией по двигателю.
