Тоже что и ртутный выпрямитель

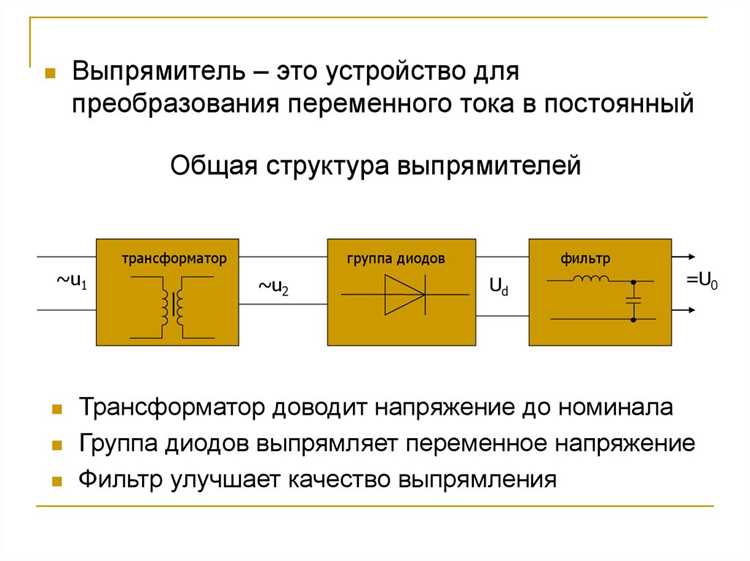

При выборе диода ключевые параметры – максимальное обратное напряжение (должно превышать рабочее на 20–30%) и прямой ток (с запасом по перегрузке). Для промышленных установок с токами свыше 50 А используют параллельное включение диодов, например, Vishay VS-150EBU04 (400 В, 150 А), с выравнивающими резисторами. В высокочастотных схемах (свыше 10 кГц) критично время обратного восстановления – здесь оптимальны диоды с мягким восстановлением, такие как ON Semiconductor MUR1560 (600 В, 15 А, trr = 35 нс).

Для замены ртутных выпрямителей в электрохимических установках, где требуется высокая надежность при длительных нагрузках, рекомендуются диоды с металлическим корпусом и принудительным охлаждением. Пример – ABB 5SDD 08F4500 (4500 В, 800 А), рассчитанный на работу при температурах до 150°C. В системах с переменной нагрузкой важна устойчивость к термоциклированию: здесь подойдут IXYS DSEP 30-12A (1200 В, 30 А) с керамическим основанием.

В бытовых и маломощных устройствах (до 1 кВт) экономически оправданы сборки диодных мостов, например, GBPC3510 (1000 В, 35 А) или KBPC5010 (1000 В, 50 А). Они компактнее дискретных диодов и проще в монтаже. Для замены ртутных выпрямителей в зарядных устройствах аккумуляторов подойдут ультрабыстрые диоды с trr < 20 нс, такие как STTH200L06TV (600 В, 200 А), снижающие потери на 30–40% по сравнению с обычными кремниевыми аналогами.

При модернизации устаревшего оборудования важно учитывать динамические характеристики диодов. Например, в схемах с емкостной нагрузкой (фильтры выпрямителей) критичен пиковый ток включения – здесь подойдут Vishay VS-80EPF06-M3 (600 В, 80 А) с I_FSM до 1200 А. Для замены ртутных выпрямителей в медицинской технике, где требуется низкий уровень шумов, оптимальны диоды с барьером Шоттки на основе арсенида галлия, например, MACOM MA4E2054 (100 В, 1 А), генерирующие минимум гармоник в диапазоне до 10 ГГц.

Как выбрать тиристоры для высоковольтных схем вместо ртутных приборов

Замена ртутных выпрямителей на тиристоры требует учета ключевых параметров: максимального повторяющегося напряжения (V_DRM/V_RRM), прямого тока (I_T(AV)), скорости нарастания напряжения (dV/dt) и времени восстановления (t_q). Для схем с напряжением выше 1 кВ выбирайте приборы с V_DRM не менее 120% от рабочего напряжения. Например, для сети 3,3 кВ подойдут тиристоры с V_DRM ≥ 4 кВ (серии TxxxN от STMicroelectronics или SKKT от Semikron). Учитывайте импульсные нагрузки: при токовых перегрузках до 10 мс выбирайте тиристоры с I_TSM в 10–15 раз выше номинального тока.

• Для индуктивных нагрузок (двигатели, трансформаторы) критичен параметр dV/dt – минимально допустимое значение 500–1000 В/мкс. Пример: тиристоры серии VS-ST330C16 (Vishay) с dV/dt = 1000 В/мкс.
• В схемах с принудительным охлаждением проверяйте тепловое сопротивление R_thJC – для воздушного охлаждения оно должно быть ≤ 0,5 К/Вт. При жидкостном охлаждении допустимо до 0,1 К/Вт.
• Время восстановления t_q влияет на частотные характеристики: для 50 Гц достаточно 100–200 мкс, для 400 Гц – ≤ 50 мкс (например, SKT50/16E от Semikron).
• Для параллельного включения выбирайте тиристоры с разбросом V_T ≤ 0,1 В при номинальном токе, чтобы избежать перекоса токов.

Преимущества и ограничения кремниевых выпрямителей в сравнении с ртутными

Кремниевые выпрямители обеспечивают КПД на уровне 98–99% против 85–95% у ртутных аналогов. Потери мощности в кремниевых диодах составляют менее 1% при номинальных токах, тогда как ртутные выпрямители рассеивают до 5–10% энергии в виде тепла и паразитных дуговых разрядов. Это снижает требования к системам охлаждения и позволяет уменьшить габариты блоков питания на 30–50%.

Рабочий диапазон температур кремниевых приборов – от −60°C до +175°C, в то время как ртутные выпрямители теряют эффективность уже при +50°C и требуют подогрева катода при температурах ниже +10°C. Это делает кремниевые решения незаменимыми в условиях экстремальных климатических нагрузок, например, в авиационной или космической технике.

Срок службы кремниевых диодов достигает 20–30 лет при соблюдении номинальных режимов, тогда как ртутные выпрямители деградируют через 5–10 лет из-за испарения ртути и разрушения электродов. Замена ртутных приборов на кремниевые сокращает затраты на техническое обслуживание в 3–5 раз, особенно в системах с непрерывным циклом работы.

Кремниевые выпрямители выдерживают импульсные перегрузки до 10-кратного номинального тока в течение 10 мкс без повреждений. Ртутные аналоги при таких нагрузках пробиваются или теряют эмиссионные свойства катода. Это критично для применения в сварочных аппаратах, электротранспорте и источниках бесперебойного питания.

Главное ограничение кремниевых выпрямителей – чувствительность к перенапряжениям. При превышении обратного напряжения на 20–30% от номинала диод пробивается необратимо. Ртутные выпрямители, напротив, способны самовосстанавливаться после кратковременных перенапряжений до 1,5–2 кВ за счет дугового разряда. Для защиты кремниевых схем требуются дополнительные варисторы или снабберы.

Кремниевые приборы не требуют предварительного разогрева и выходят на рабочий режим за 10–100 нс, в то время как ртутным выпрямителям необходимо 5–30 минут для стабилизации параметров. Это делает их непригодными для систем с частыми включениями/выключениями, например, в импульсных источниках питания.

Масса и объем кремниевых выпрямительных сборок в 5–10 раз меньше, чем у ртутных эквивалентов той же мощности. Например, ртутный выпрямитель на 100 А весит около 50 кг, тогда как кремниевый модуль – менее 5 кг. Однако ртутные приборы сохраняют работоспособность при высоких уровнях радиации, где кремний деградирует из-за накопления дефектов кристаллической решетки.

Стоимость кремниевых выпрямителей на 40–60% ниже ртутных при серийном производстве, но для высоковольтных применений (>10 кВ) ртутные решения остаются конкурентоспособными из-за отсутствия альтернатив с сопоставимыми характеристиками. В диапазоне до 1 кВ кремний полностью вытеснил ртуть, за исключением нишевых задач, где требуется устойчивость к радиации или сверхвысоким напряжениям.

Когда использовать диодные мосты вместо одноанодных ртутных выпрямителей

Диодные мосты целесообразно применять в схемах с напряжением до 1000 В и током до 100 А, где критична компактность и отсутствие необходимости в подогреве катода. Ртутные выпрямители требуют предварительного разогрева (до 5–15 минут), тогда как диоды начинают работать мгновенно, что важно для устройств с частыми циклами включения-выключения, например, в источниках бесперебойного питания или сварочных аппаратах.

В низковольтных цепях (до 50 В) диодные мосты демонстрируют КПД на уровне 95–98%, превосходя ртутные аналоги, где потери на дуговом разряде и нагрев колбы снижают эффективность до 80–85%. Для выпрямления переменного тока в зарядных устройствах или блоках питания малой мощности диоды – единственный рациональный выбор из-за минимальных габаритов и стоимости.

Ртутные выпрямители сохраняют преимущество при работе с высокими импульсными токами (свыше 500 А), но в стационарных режимах с током до 200 А диодные сборки на базе кремниевых или карбид-кремниевых диодов обеспечивают сопоставимую надежность при меньших эксплуатационных затратах. Например, в промышленных электролизных установках диодные мосты на 400 А (типа KBPC5010) вытеснили ртутные аналоги благодаря отсутствию необходимости в системе охлаждения и обслуживания.

В условиях повышенной влажности или агрессивных сред диодные мосты устойчивее: ртутные выпрямители чувствительны к конденсации паров на изоляторах, что приводит к пробоям. Для морских или химических производств герметизированные диодные сборки в металлических корпусах (например, GBPC3510) – единственное решение, исключающее риск утечек ртути и коррозии электродов.

При необходимости гальванической развязки или работы с высокочастотными сигналами (свыше 1 кГц) диодные мосты предпочтительнее: ртутные выпрямители вносят значительные искажения из-за инерционности дугового разряда. В аудиотехнике или импульсных источниках питания диоды обеспечивают чистое выпрямление без гармонических помех, характерных для ртутных приборов.

Для модернизации устаревшего оборудования диодные мосты – оптимальный вариант: они совместимы с современными системами управления, не требуют замены трансформаторов (в отличие от тиристорных схем) и снижают энергопотребление на 10–15%. Например, замена ртутного выпрямителя ВР-10 на диодный мост KBPC3506 в гальванической ванне сокращает расход электроэнергии на 12% при том же токе нагрузки.

В новых разработках ртутные выпрямители не применяются из-за экологических ограничений и сложности утилизации. Диодные мосты на основе SiC (карбид кремния) работают при температурах до 200°C и напряжениях до 3,3 кВ, покрывая 95% потребностей современной силовой электроники. Исключение – узкоспециализированные установки, где требуется уникальная стойкость к радиации или сверхвысоким токам, но даже там диоды постепенно вытесняют ртутные аналоги.

Как адаптировать схемы с ртутными выпрямителями под современные компоненты

Ртутные выпрямители, работавшие в диапазоне напряжений 1–20 кВ и токов до 100 А, требовали специфических условий: подогрева катода, вакуумной среды и высоковольтной изоляции. Современные полупроводниковые аналоги – диоды Шоттки, SiC- и GaN-транзисторы – лишены этих ограничений, но их прямое подключение без учета параметров оригинальной схемы приведет к выходу из строя. Первым шагом должна стать оценка рабочих характеристик: измерьте амплитуду и форму входного напряжения, ток нагрузки, частоту пульсаций и допустимый уровень обратного напряжения. Например, для замены ртутного выпрямителя типа RG-4 (6 кВ, 1 А) потребуется диод с обратным напряжением не менее 8 кВ, например STTH12S06D или сборка из последовательно соединенных SiC-диодов C3D10065A.

Ключевая проблема при адаптации – компенсация индуктивности рассеяния трансформатора, которая в схемах с ртутными выпрямителями гасилась за счет высокого внутреннего сопротивления лампы. Современные диоды переключаются за наносекунды, что вызывает перенапряжения на паразитных индуктивностях. Решения:

• Установите снабберные цепи (RC-цепочки) параллельно каждому диоду: для 1 кВ и 1 А подойдет 10 нФ + 10 Ом (керамический конденсатор с напряжением 2 кВ).
• Используйте варисторы S20K275 или TVS-диоды 1.5KE600A для защиты от выбросов.
• В схемах с высокой мощностью добавьте дроссели с насыщением (ферритовые сердечники типа 3C90) последовательно с нагрузкой.

Ртутные выпрямители обладали мягкой вольт-амперной характеристикой, сглаживая пусковые токи. Полупроводники же имеют жесткий порог включения, что приводит к броскам тока при подаче напряжения. Для имитации «мягкого» старта:

1. Введите термисторы NTC 10D-9 в цепь первичной обмотки трансформатора.
2. Используйте активные ограничители тока на MOSFET IXFH10N120 с обратной связью по току.
3. Для схем с емкостной нагрузкой добавьте предварительный заряд через резистор 1 кОм, 50 Вт, шунтируемый реле после стабилизации напряжения.

Фильтрация выпрямленного напряжения в старых схемах часто строилась на LC-фильтрах с большими индуктивностями (до 10 Гн), что неприемлемо для современных устройств. Замените их:

• На активные фильтры с операционными усилителями (OPA549) и MOSFET IRFP460 для токов до 20 А.
• На многофазные выпрямители с синхронным управлением (например, на базе микросхемы LT8614 для напряжений до 42 В).
• На гибридные схемы: дроссель 100 мкГн + электролитический конденсатор 470 мкФ, 450 В + пленочный конденсатор 1 мкФ, 630 В для подавления высокочастотных помех.

Температурный режим ртутных выпрямителей контролировался косвенно – через нагрев катода. Современные компоненты требуют активного охлаждения и мониторинга. Для диодов и транзисторов:

• Рассчитайте радиаторы по тепловому сопротивлению: для C3D10065A при 50 Вт рассеиваемой мощности потребуется радиатор с R_th ≤ 0.5 °C/Вт (например, SK 129 300 SA).
• Используйте термодатчики LM35 или цифровые сенсоры DS18B20 для отключения при превышении 100 °C.
• В импульсных схемах добавьте теплопроводящую пасту Arctic MX-6 и принудительное охлаждение (вентиляторы 120 мм, 2000 об/мин).

После сборки адаптированной схемы проведите тестирование под нагрузкой с осциллографом и токовыми клещами. Проверьте:

• Форму напряжения на выходе: пульсации не должны превышать 5% от номинала (для 1 кВ – не более 50 В).
• Ток утечки диодов в обратном направлении: для SiC-диодов – не более 10 мкА при 25 °C.
• Температуру компонентов через 30 минут работы: корпус диода не должен нагреваться выше 85 °C.
• Уровень электромагнитных помех: используйте анализатор спектра для проверки соответствия стандарту CISPR 11 (для промышленного оборудования).

При неудовлетворительных результатах скорректируйте параметры снабберных цепей, увеличьте емкость фильтров или добавьте экранирование трансформатора медной фольгой толщиной 0.1 мм.

Какие параметры учитывать при замене ртутных выпрямителей на твердотельные аналоги

Первоочередной параметр – максимальное обратное напряжение. Ртутные выпрямители, например, типа ВР-10, выдерживают до 15 кВ, а их твердотельные аналоги на основе карбида кремния (SiC) или нитрида галлия (GaN) – до 10 кВ и выше. Превышение этого значения ведет к пробою p-n-перехода. Для высоковольтных применений (рентгеновские аппараты, промышленные источники питания) выбирайте диоды с запасом не менее 20% от рабочего напряжения.

Прямой ток и импульсные нагрузки критичны для долговечности. Ртутные вентили допускают кратковременные перегрузки до 10-кратного номинала, тогда как кремниевые диоды (например, серии 1N4007) ограничены 2-3-кратным запасом. Для импульсных режимов используйте диоды Шоттки с временем восстановления t_rr менее 50 нс или IGBT-модули с буферными цепями. Учитывайте также тепловое сопротивление корпуса: для токов свыше 10 А предпочтительны модули с изолированным основанием (TO-247, TO-220).

Температурный диапазон и стабильность параметров определяют применимость в экстремальных условиях. Ртутные выпрямители работают при −40…+60°C, но их твердотельные аналоги на основе SiC сохраняют характеристики до +175°C. Однако при температурах ниже −20°C кремниевые диоды теряют эффективность из-за роста прямого падения напряжения (V_f увеличивается на 2 мВ/°C). Для низкотемпературных применений используйте германиевые диоды или специализированные сборки с подогревом.

Динамические характеристики влияют на совместимость с существующими схемами. Ртутные вентили имеют задержку включения ~10 мкс, что сглаживает переходные процессы. Твердотельные аналоги (особенно MOSFET и SiC-диоды) переключаются за наносекунды, провоцируя перенапряжения и электромагнитные помехи. Для минимизации рисков добавляйте снабберные цепи (RC-цепочки с R=10 Ом, C=10 нФ) или дроссели с индуктивностью 10–100 мкГн. Проверяйте совместимость с системами управления: некоторые ртутные схемы используют сеточные цепи, требующие адаптации под логические уровни современных драйверов (3,3–15 В).
