Как сделать электросхему педаль для гитары

Собрать педаль эффектов для гитары с нуля – задача, требующая точности и базовых знаний электроники. В отличие от готовых решений, самодельная педаль позволяет настроить звук под конкретные нужды: от классического овердрайва до экспериментальных искажений. Для начала потребуется схема на основе операционного усилителя (например, TL072 или NE5532), резисторы, конденсаторы и транзисторы. Выбор компонентов зависит от желаемого эффекта: для дисторшна подойдут кремниевые диоды 1N4148, а для фузза – германиевые 1N34A.

Перед пайкой проверьте номиналы деталей мультиметром. Ошибка в сопротивлении резистора на 10–20% может кардинально изменить звук. Для корпуса используйте алюминиевый бокс размером 120×60×30 мм – он обеспечивает надежное экранирование от помех. Размещайте компоненты компактно: длинные провода между платой и потенциометрами усиливают наводки. Заземление должно быть общим для всех элементов, включая входной и выходной разъемы.

Тестирование схемы проводите поэтапно. Сначала подайте сигнал на вход без эффекта (переключатель в положении bypass) – звук должен оставаться чистым. Затем активируйте эффект и проверьте уровень искажений осциллографом или аудиоредактором. Если сигнал «режет» на высоких частотах, добавьте конденсатор 100 пФ параллельно резистору обратной связи. Для стабильной работы питания используйте батарею 9 В или блок питания с фильтром помех.

Финальный этап – настройка звука. Вращайте потенциометры, контролируя изменения на слух или с помощью спектроанализатора. Для овердрайва оптимальное соотношение усиления – 2:1 (например, резисторы 470 кОм и 220 кОм). Если педаль «фонит», замените провода на экранированные и добавьте ферритовый фильтр на входе. Готовую схему залейте термоклеем или компаундом для защиты от вибраций.

Выбор подходящей электрической схемы для педали

Первый шаг – определить тип эффекта, который требуется реализовать. Для дисторшна подойдут схемы на основе операционных усилителей (ОУ) с высоким коэффициентом усиления, например, классический Tubescreamer на микросхеме JRC4558 или её аналогах. Для фузза лучше использовать транзисторные схемы, такие как Fuzz Face на германиевых или кремниевых транзисторах (BC108, 2N3904). Реверберация и дилэй требуют цифровых или аналоговых схем с линиями задержки (PT2399, MN3005).

Сложность схемы напрямую влияет на трудоёмкость сборки и настройку. Начинающим рекомендуется выбирать простые однокаскадные схемы с минимальным количеством компонентов:

• Однопереключаемый бустер на ОУ (например, LPB-1 на LM386).
• Простой компрессор на полевом транзисторе (JFET) с одним регулятором.
• Тремоло на таймере NE555 с двумя переменными резисторами.

Такие схемы содержат 5–15 компонентов и не требуют сложной пайки или настройки рабочих точек.

При выборе схемы учитывайте доступность компонентов. Некоторые микросхемы и транзисторы сняты с производства или имеют высокую стоимость. Например, германиевые транзисторы для фузза (AC128, NKT275) сложно найти, а их аналоги (MPF102, 2N5088) могут звучать иначе. Проверяйте наличие компонентов в каталогах Mouser, LCSC или на радиорынках. Альтернативой редким деталям служат современные клоны: вместо JRC4558 подойдёт RC4558 или TL072.

Энергопотребление схемы критично для портативных педалей. Аналоговые схемы на ОУ обычно работают от 9 В, но некоторые (например, Big Muff) требуют двуполярного питания ±9 В или 18 В для расширения динамического диапазона. Цифровые схемы (дилэй, реверберация) могут потреблять 100–300 мА, что сокращает время работы от батареи. Для экономии энергии выбирайте микросхемы с низким током покоя (TL072 – 1,4 мА, NE5532 – 8 мА) или добавляйте выключатель питания.

Документация к схеме должна содержать:

1. Принципиальную схему с обозначениями номиналов.
2. Расположение компонентов на плате (если есть).
3. Рекомендации по настройке (например, подбор резисторов для смещения транзисторов).
4. Тестовые точки для измерения напряжений.

Отсутствие хотя бы одного из пунктов усложнит сборку. Надёжные источники схем: Electrosmash, DIY Stompboxes, форумы DIY Audio. Избегайте схем без отзывов или с неполными данными.

Тестирование схемы на макетной плате обязательно. Даже проверенные схемы могут звучать иначе из-за разброса параметров компонентов или ошибок в монтаже. Для этого используйте беспаечные макетные платы и осциллограф (или звуковую карту с программой Audacity). Проверяйте:

• Наличие сигнала на выходе при подаче тестового тона (1 кГц).
• Отсутствие самовозбуждения или искажений на холостом ходу.
• Работу регуляторов (если есть).

Только после успешного теста переносите схему на постоянную плату.

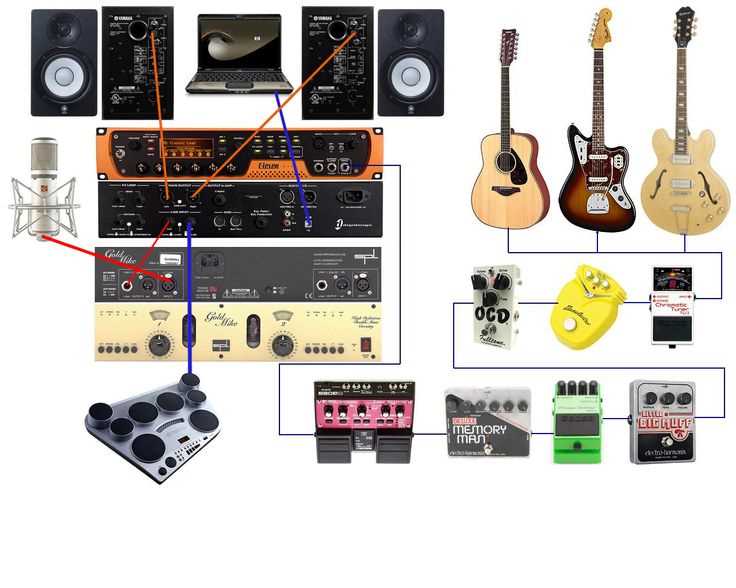

Необходимые инструменты и материалы для сборки

Для сборки педали гитары потребуется паяльная станция с регулировкой температуры от 250 до 400°C и тонким жалом (0,5–1 мм). Оптимальный выбор – модели Hakko FX-888D или Weller WES51. Припой используйте бессвинцовый с флюсовым сердечником диаметром 0,5–0,7 мм (например, Kester 24-6337-0007). Для очистки контактов понадобится безворсовая салфетка и изопропиловый спирт концентрацией не менее 90%.

Печатная плата должна быть односторонней с металлизированными отверстиями толщиной 1,6 мм. Альтернатива – макетная плата с перфорацией 2,54 мм (например, Adafruit Perma-Proto). Для корпуса подойдет алюминиевый бокс размером 120×60×30 мм с предварительно просверленными отверстиями под потенциометры и разъемы. В качестве альтернативы используйте 3D-печатный корпус из PETG или ABS.

Потенциометры линейные (B100K) или логарифмические (A100K) с шагом 6 мм для регулировки параметров. Переключатель ножной – DPDT с фиксацией (например, 3PDT для true bypass). Разъемы: моно-джек 6,35 мм для входа/выхода и DC-разъем 2,1×5,5 мм для питания. Провода – многожильные сечением 0,25–0,5 мм² в силиконовой изоляции (цвета: красный для питания, черный для земли, остальные по схеме).

Пассивные компоненты: резисторы металлопленочные 1% точности (набор E24), керамические конденсаторы X7R (100nF, 10nF), электролитические конденсаторы 16–25V (10µF, 47µF, 100µF). Для активных схем – операционные усилители TL072 или NE5532 в DIP-8 корпусе. Диоды 1N4148 для защиты цепей, светодиоды 3 мм (красный, синий) с резисторами 470 Ом для индикации.

Дополнительно: термоусадочные трубки диаметром 1,5–3 мм, нейлоновые стойки M3×10 мм для крепления платы, винты M3 с потайной головкой, двухсторонний скотч 3M VHB для фиксации компонентов. Для нанесения маркировки используйте лазерный принтер и водостойкую пленку или гравировку на корпусе.

Подготовка корпуса и монтажной платы под компоненты

Выбор корпуса зависит от типа педали и условий эксплуатации. Для классических эффектов (дисторшн, овердрайв) подойдет алюминиевый корпус размером 120×60×30 мм с толщиной стенок 1,5–2 мм – он обеспечивает достаточную жесткость и защиту от внешних помех. Пластиковые корпуса (например, из ABS) легче, но менее долговечны и хуже экранируют схему. При покупке проверьте наличие резьбовых втулок для крепления потенциометров и разъемов – их отсутствие усложнит монтаж.

Разметка отверстий начинается с чертежа на бумаге или в программе (например, KiCad). Перенесите контуры компонентов на корпус с помощью шаблона, отметив центры отверстий кернером. Для сверления используйте ступенчатые сверла диаметром 6–12 мм (под потенциометры) и 8–10 мм (под разъемы jack). Алюминий сверлите на низких оборотах (300–500 об/мин) с охлаждением маслом, чтобы избежать заусенцев. После сверления обработайте края напильником и наждачной бумагой (зерно 400–600).

• Потенциометры: отверстия 7–9 мм (зависит от модели), расстояние между осями – не менее 20 мм.
• Разъемы jack: 9–10 мм, отступ от края корпуса – 10–15 мм.
• Переключатели (тумблеры, футалы): 6–8 мм, проверьте габариты по datasheet.
• Индикаторные светодиоды: 3–5 мм, сверлите под углом 45° для лучшего обзора.

Монтажная плата вырезается из одностороннего фольгированного текстолита толщиной 1,5 мм. Оптимальные размеры для большинства схем – 50×40 мм. Разметьте дорожки маркером или с помощью лазерного принтера (метод ЛУТ), затем протравите в растворе хлорного железа (температура 40–50°C, время – 10–20 минут). После травления промойте плату спиртом, просверлите отверстия сверлом 0,8–1 мм. Для защиты дорожек покройте их лаком или паяльной маской – это предотвратит окисление и короткие замыкания.

Крепление платы к корпусу выполняется на стойках высотой 5–8 мм. Используйте латунные или нейлоновые стойки с резьбой М3 – они обеспечивают надежную фиксацию и изоляцию. Расположите плату так, чтобы компоненты не касались стенок корпуса, а провода имели минимальную длину. Для педалей с высоким потреблением тока (например, бустеры) предусмотрите дополнительные точки крепления – вибрация может ослабить пайку. Перед окончательной сборкой проверьте зазоры между платой и потенциометрами: минимальное расстояние – 3 мм.

Заземление корпуса – критически важный этап. Припаяйте провод сечением 0,75–1 мм² к внутренней стенке корпуса и соедините его с общей землей схемы. Для алюминиевых корпусов используйте винт с шайбой из нержавеющей стали, предварительно зачистив поверхность до металла. В пластиковых корпусах заземление реализуется через экран кабеля jack. Избегайте петель заземления – это приведет к наводкам и гулу. После сборки прозвоните мультиметром все соединения на короткое замыкание и обрыв.

Пайка и соединение электронных элементов по схеме

Установка переключателей, потенциометров и разъемов

Перед монтажом компонентов проверьте их соответствие схеме: переключатели должны иметь нужное количество положений (например, 3PDT для байпаса), потенциометры – указанное сопротивление (обычно 10kΩ, 25kΩ, 50kΩ или 100kΩ для гитарных педалей), а разъемы – правильный тип (TS для моно, TRS для стерео). Используйте мультиметр в режиме прозвонки для проверки контактов на обрыв или замыкание.

Разметьте отверстия на корпусе педали с учетом эргономики: переключатели располагайте так, чтобы ими было удобно пользоваться ногой (обычно по центру или ближе к передней панели), потенциометры – в доступной для пальцев зоне, а разъемы – на боковых или задней стенках. Диаметры отверстий: 6–8 мм для потенциометров, 10–12 мм для переключателей 3PDT, 6 мм для разъемов типа Jack. Для точности используйте шаблоны или сверла с ограничителем глубины.

Установите переключатели первыми. Для 3PDT закрепите его на корпусе с помощью гайки, предварительно надев шайбу для защиты от вибраций. Убедитесь, что рычаг переключателя свободно двигается и не задевает корпус. Припаяйте провода к контактам согласно схеме: средний ряд – сигнальные цепи, крайние – питание и заземление. Изолируйте соединения термоусадочной трубкой или изолентой.

Потенциометры монтируйте с учетом их типа: логарифмические (тип «A») используются для громкости, линейные (тип «B») – для тона или эффектов. Закрепите их гайками, оставив зазор 1–2 мм между корпусом и панелью для предотвращения короткого замыкания. Подключите провода к крайним и среднему контактам: средний – выход, один крайний – вход, второй – заземление или дополнительная цепь (например, для регулировки тембра).

Для разъемов Jack используйте монтажные панели или непосредственную установку в корпус. Припаяйте провода к контактам: центральный контакт – сигнал, внешний – заземление. Для стерео-разъемов TRS добавьте третий провод к кольцевому контакту (например, для эффектов с MIDI или питанием). Закрепите разъемы так, чтобы они не проворачивались при подключении кабеля – используйте контргайки или клей для фиксации.

После установки всех компонентов проверьте их механическую надежность: потяните за провода, убедитесь, что гайки не ослаблены, а переключатели не болтаются. Подключите педаль к источнику питания и гитаре, но не подавайте сигнал – прозвоните мультиметром цепи на короткое замыкание между питанием и заземлением. Нормальное сопротивление должно быть не менее 1 МΩ.

При пайке используйте паяльник мощностью 25–40 Вт с тонким жалом. Температура пайки – 300–350°C для бессвинцовых припоев, 250–300°C для свинцовых. Наносите припой на предварительно залуженные контакты, избегая избытка – это может привести к замыканию соседних дорожек. Для потенциометров и переключателей используйте гибкий провод сечением 0.2–0.5 мм², для разъемов – 0.5–0.75 мм².

Завершите монтаж фиксацией проводов внутри корпуса: используйте пластиковые стяжки или изоленту, чтобы исключить их перемещение и повреждение при вибрации. Проверьте работоспособность педали с гитарой и усилителем, последовательно тестируя каждый компонент: переключатели должны четко срабатывать, потенциометры – плавно регулировать параметры, а разъемы – обеспечивать стабильное соединение без шумов.

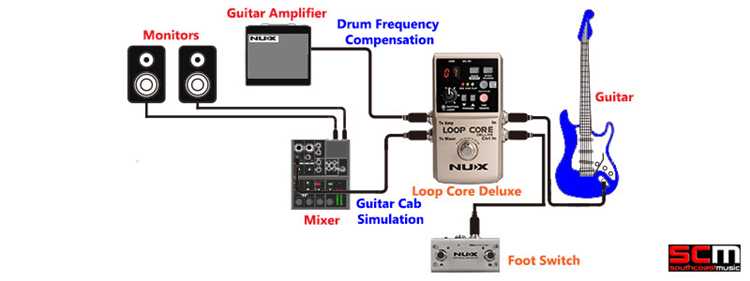

Тестирование цепи и поиск неисправностей

• полярность подключения разъема питания;
• исправность диода защиты (если установлен);
• короткое замыкание на плате (визуально или мультиметром в режиме прозвонки).

Для проверки аудиотракта подайте сигнал с гитары на вход педали и подключите выход к усилителю. Включите педаль в режим bypass (если есть переключатель) – звук должен проходить без искажений. Затем активируйте эффект. Отсутствие сигнала или сильные шумы указывают на проблемы в цепи. Локализуйте неисправность методом деления цепи пополам:

1. Проверьте входной каскад: измерьте напряжение на входном конденсаторе (должно быть ~4,5 В для симметричного питания).
2. Прозвоните путь сигнала до микросхемы: контакты разъемов, резисторы, конденсаторы.
3. Проверьте выходной каскад: напряжение на выходном конденсаторе должно соответствовать половине питания.

Шумы и фон часто возникают из-за некачественного заземления или наводок. Убедитесь, что:

• все компоненты заземлены в одной точке (например, на минусовой шине питания);
• провода питания и аудиосигнала не идут параллельно;
• экранированный кабель используется для входных/выходных цепей.

Если фон остается, временно отключите потенциометры – неисправный или загрязненный регулятор может быть источником шума. Очистите его контакты спиртом или замените.

При искажениях сигнала проверьте режимы работы транзисторов или операционных усилителей. Для ОУ измерьте напряжение на инвертирующем и неинвертирующем входах – оно должно быть одинаковым (обычно половина напряжения питания). Если разница превышает 50 мВ, замените микросхему. Для транзисторов (например, в дисторшн-педалях) измерьте напряжение на коллекторе: при отсутствии сигнала оно должно быть в пределах 3–6 В для 9-вольтового питания.

После устранения неисправностей проведите финальное тестирование с разными гитарами и усилителями. Запишите уровень выходного сигнала (должен быть сопоставим с bypass) и частотную характеристику (используйте генератор сигналов и осциллограф). Если педаль работает нестабильно при изменении температуры, замените электролитические конденсаторы на твердотельные или проверьте пайку на предмет микротрещин.
