Для чего нужно приложение altium designer

Altium Designer – это комплексная среда разработки печатных плат (PCB), используемая инженерами для создания электронных устройств от концепции до производства. Программа объединяет схемотехническое проектирование, трассировку плат, 3D-моделирование и подготовку документации в едином интерфейсе, что сокращает время на переключение между инструментами. Поддержка стандартов IPC-2581, Gerber X2 и ODB++ обеспечивает совместимость с производственными мощностями большинства контрактных производителей (CM), включая JLCPCB, PCBWay и Eurocircuits.

Ключевое преимущество Altium Designer – интегрированная система управления данными проекта. Встроенный Vault позволяет хранить и версионировать компоненты, библиотеки и шаблоны, синхронизируя их между командами через облачные сервисы или локальные серверы. Это критично для проектов с участием более 5 инженеров, где ручное согласование изменений увеличивает риск ошибок на 30–40%. Поддержка Git и SVN дает возможность отслеживать историю правок на уровне отдельных элементов схемы или слоев платы.

Для трассировки плат Altium Designer предлагает инструменты ActiveRoute и Topological Autorouting, которые автоматизируют прокладку дорожек с учетом электрических и механических ограничений. Алгоритмы учитывают импеданс, дифференциальные пары и тепловые характеристики, что особенно важно для высокоскоростных интерфейсов (PCIe, DDR4, USB 3.2). В отличие от конкурентов (KiCad, Eagle), здесь реализована поддержка динамической трассировки – система подсказывает оптимальные пути в реальном времени, сокращая время на ручную корректировку на 20–25%.

3D-моделирование в Altium Designer позволяет проверять механическую совместимость платы с корпусом устройства до изготовления прототипа. Интеграция с STEP и IGES дает возможность импортировать модели из SolidWorks или Fusion 360, а встроенный рендерер визуализирует сборку с учетом зазоров, крепежных элементов и радиаторов. Это снижает количество итераций на этапе прототипирования на 15–20%, особенно в проектах с плотной компоновкой (например, носимые устройства или автомобильная электроника).

Для подготовки к производству Altium Designer генерирует полный комплект документации: Gerber-файлы, BOM (спецификация материалов), сборочные чертежи и pick-and-place файлы для автоматического монтажа. Встроенные проверки Design Rule Check (DRC) и Electrical Rule Check (ERC) выявляют ошибки на ранних стадиях, включая короткие замыкания, нарушения зазоров и несоответствия схеме. Рекомендуется использовать Output Job Files для автоматизации генерации выходных данных – это исключает ручные ошибки при экспорте и ускоряет подготовку к запуску в производство на 40%.

Altium Designer: назначение и ключевые возможности

Ключевая особенность – единая среда проектирования с синхронизацией данных между схемой, платой и библиотеками компонентов. Например, изменение посадочного места в библиотеке автоматически обновляется во всех связанных проектах, что исключает ошибки несоответствия. Поддержка форматов IPC-2581 и ODB++ упрощает передачу данных производителям, а встроенный генератор Gerber-файлов обеспечивает совместимость с большинством производственных линий. Для командной работы предусмотрена интеграция с системами контроля версий (Git, SVN) и облачными платформами (Altium 365).

Для разработчиков встраиваемых систем Altium Designer предлагает интеграцию с инструментами программирования (например, Keil, IAR) и поддержку микроконтроллеров от STMicroelectronics, NXP, Microchip. Встроенный редактор HDL позволяет описывать цифровую логику на уровне схемы, а затем экспортировать её в VHDL/Verilog для симуляции в ModelSim или Vivado. При работе с высокочастотными платами (свыше 1 ГГц) рекомендуется использовать встроенный симулятор XSignals для анализа перекрёстных помех и задержек сигналов – это критично для проектов с DDR4/5 или PCIe 4.0.

Как Altium Designer упрощает проектирование печатных плат для начинающих инженеров

Altium Designer снижает порог входа в проектирование плат благодаря встроенным инструментам автоматизации и интуитивным рабочим процессам. Встроенный мастер создания проектов (*Project Wizard*) позволяет за 3–5 шагов сформировать базовую структуру схемы и платы, автоматически подгружая библиотеки компонентов и настраивая сетку трассировки. Для новичков критически важна функция *ActiveRoute* – она выполняет автоматическую трассировку выбранных цепей с учётом правил проектирования (DRC), сокращая время на ручную работу до 70%. При этом система подсказывает оптимальные пути прокладки проводников, визуализируя конфликты в реальном времени через цветовую маркировку. Ещё один ключевой инструмент – *Component Placement Assistant*, который анализирует электрические связи и предлагает оптимальное расположение элементов на плате, минимизируя длину критических цепей.

Начинающие инженеры часто сталкиваются с проблемами при проверке проектов, но Altium Designer интегрирует все этапы верификации в единый интерфейс. Встроенный *Design Rule Checker* (DRC) не только выявляет ошибки (например, пересечения проводников или нарушения зазоров), но и предлагает исправления через контекстное меню. Для работы с библиотеками предусмотрен *Manufacturer Part Search* – поиск по базе данных поставщиков (Digi-Key, Mouser) с автоматической загрузкой 3D-моделей и параметров компонентов, что исключает ошибки при подборе деталей. При экспорте в производство генератор Gerber-файлов и отчётов о сборке (*Assembly Drawings*) формирует документацию по стандартам IPC-2581, избавляя от необходимости изучать специфику форматов. Эти механизмы позволяют сосредоточиться на проектировании, а не на рутинных операциях.

Основные инструменты для создания и редактирования схем в Altium Designer

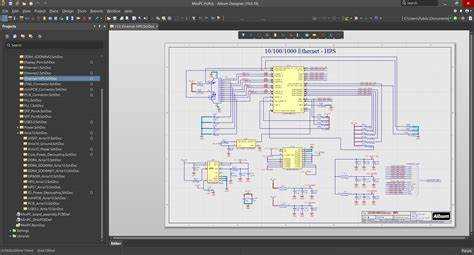

Редактор схем Altium Designer предлагает инструменты, оптимизированные для работы с иерархическими и многолистовыми проектами. Панель *SCHLIB* позволяет создавать и модифицировать библиотечные компоненты с поддержкой параметров, таких как номиналы, посадочные места и альтернативные символы. Для быстрого размещения элементов используется *Place Part* (горячая клавиша *P, P*), где доступен фильтр по категориям и производителям. Инструмент *Multi-Part Component* упрощает работу с микросхемами, содержащими несколько секций (например, логические элементы 74HC00), автоматически связывая их в единый компонент с возможностью индивидуального редактирования.

Инструмент *Port Cross Reference* (*Place → Port Cross Reference*) автоматически создает ссылки между листами схемы, отображая на одном листе порты, подключенные к другому. Это ускоряет навигацию в проектах с десятками листов. Для работы с повторяющимися блоками (например, источниками питания или интерфейсными модулями) применяется *Sheet Symbol* (*Place → Sheet Symbol*), который позволяет инкапсулировать часть схемы в отдельный лист с передачей параметров через порты. Инструмент *Update From Libraries* (*Tools → Update From Libraries*) синхронизирует компоненты на схеме с актуальными версиями из библиотек, предотвращая расхождения.

Для оптимизации рабочего процесса используются горячие клавиши и настраиваемые панели инструментов. Например, *Ctrl+Shift+V* вставляет компонент с сохранением его ориентации, а *Space* поворачивает элемент на 90° при размещении. Панель *SCH Inspector* (*View → Panels → SCH Inspector*) предоставляет доступ ко всем свойствам выделенных объектов, включая скрытые параметры. Инструмент *Find Similar Objects* (*Edit → Find Similar Objects*) позволяет выделять группы компонентов или цепей по заданным критериям (например, все резисторы номиналом 10 кОм) для массового редактирования.

Работа с библиотеками компонентов и их интеграция в проекты

Altium Designer предоставляет гибкую систему управления библиотеками компонентов через Integrated Libraries (*.IntLib) и Database Libraries (*.DbLib). Первые объединяют символы, посадочные места и 3D-модели в единый файл, что ускоряет подключение компонентов к проекту, но требует ручного обновления при изменениях. Вторые связывают данные с внешними базами (например, SQL или Excel), позволяя централизованно управлять атрибутами – от номиналов до поставщиков. Для корпоративных проектов рекомендуется использовать DbLib с привязкой к ERP-системам, чтобы исключить ошибки при синхронизации данных между схемами и платами.

Интеграция компонентов в проект начинается с выбора библиотеки в панели Components или через Place → Component. При размещении символа на схеме Altium автоматически подтягивает связанное посадочное место, если оно задано в свойствах компонента (Footprint). Для массового обновления атрибутов (например, замены серии микросхем) используйте Tools → Update From Libraries – инструмент сравнивает текущие параметры с библиотечными и предлагает применить изменения выборочно. Критически важно проверять соответствие посадочных мест реальным габаритам компонентов через 3D View, особенно для BGA и QFN-корпусов, где ошибки в 0,1 мм могут привести к браку.

Для ускорения работы с часто используемыми компонентами создавайте Favorites – список избранных элементов с фильтрацией по производителю или категории. При проектировании плат с высокой плотностью монтажа используйте Component Rules для автоматической проверки зазоров между корпусами и трассами. Если библиотека не содержит нужного компонента, создавайте его в Library Editor, следуя стандартам IPC-7351 для посадочных мест и IEEE-315 для символов. Экспортируйте готовые библиотеки в формат *.PcbLib или *.SchLib для обмена между проектами, но избегайте дублирования данных – храните мастер-копии в одном месте и обновляйте их через систему контроля версий (например, Git).

Автоматизация трассировки и проверка правил проектирования (DRC)

Проверка правил проектирования (DRC) в Altium Designer работает в реальном времени и по требованию, выявляя нарушения до этапа производства. Основные проверки включают:

• Clearance Violations – контроль минимальных зазоров между объектами (по умолчанию 0.2 мм для стандартных плат, 0.1 мм для HDI);
• Unrouted Nets – обнаружение непроложенных цепей с визуальной маркировкой на схеме;
• Silk-to-Solder Mask – проверка перекрытия шелкографии и паяльной маски (критично для BGA-компонентов);
• Hole-to-Hole Clearance – минимальное расстояние между отверстиями (зависит от класса точности: 0.25 мм для класса A, 0.15 мм для класса B).

Для ускорения анализа используйте Batch DRC с предварительно настроенными профилями проверок (например, отдельно для аналоговых и цифровых цепей). При обнаружении ошибок система генерирует отчет в формате HTML/PDF с привязкой к координатам на плате, что упрощает локализацию проблем. Для плат с жесткими требованиями к ЭМС рекомендуется дополнительно настраивать правила Return Path и Loop Area, чтобы минимизировать паразитные излучения.
