Как проверить уровень жидкости в гур

Гидроусилитель руля (ГУР) – критически важный узел, обеспечивающий комфортное управление автомобилем. Его работоспособность напрямую зависит от уровня и состояния жидкости в системе. Недостаток или загрязнение масла приводит к увеличению усилия на руле, шуму насоса, а в запущенных случаях – к выходу из строя дорогостоящих компонентов: насоса, рейки или шлангов. Регулярная проверка уровня жидкости (каждые 5–7 тысяч километров или перед длительными поездками) позволяет избежать этих проблем.

Для проверки потребуется: чистая ветошь, фонарик, воронка (при необходимости долива), а также спецификация жидкости, рекомендованная производителем. В большинстве автомобилей используется жидкость типа Dexron II/III/VI, PSF или CHF – уточните допуск в руководстве по эксплуатации. Смешивание разных типов масел недопустимо: это приводит к образованию пены, ухудшению смазывающих свойств и коррозии уплотнений.

Проверка проводится на прогретом двигателе (температура жидкости – 50–60°C) при выключенном зажигании. На холодную уровень может быть занижен на 5–10 мм из-за теплового расширения масла. Расположение бачка ГУР зависит от модели автомобиля: чаще всего он находится рядом с радиатором или насосами системы охлаждения, имеет полупрозрачный корпус с метками MIN и MAX. В некоторых случаях (например, в автомобилях BMW или Mercedes) бачок металлический, и уровень проверяется щупом, встроенным в крышку.

Если жидкость потемнела, имеет запах гари или содержит металлическую стружку – это сигнал к немедленной замене. Эксплуатация ГУР с загрязненным маслом сокращает ресурс насоса на 30–40%. При доливе используйте только свежую жидкость из герметично закрытой тары: даже небольшое количество влаги или пыли ускоряет износ системы.

Проверка уровня жидкости в ГУР: пошаговая инструкция

Проверка уровня жидкости в гидроусилителе руля (ГУР) – процедура, требующая точности. Выполняйте её на холодном двигателе или через 10–15 минут после остановки, чтобы жидкость стекла в бачок. Оптимальная температура окружающей среды – от +10 до +30°C. Используйте только рекомендованную производителем жидкость: для большинства автомобилей это Dexron III, PSF-4 или специфические составы (например, Pentosin CHF 11S для BMW).

Подготовьте инструменты: чистую ветошь без ворса, фонарик, воронку с мелким фильтром (при необходимости долива) и, если требуется, шприц для откачки излишков. Расположение бачка ГУР зависит от модели: чаще всего он находится рядом с расширительным бачком охлаждающей жидкости или на насосе гидроусилителя. Маркировка на крышке – «Power Steering» или пиктограмма рулевого колеса.

1. Очистите крышку бачка от грязи. Пыль и песок, попавшие внутрь, ускоряют износ насоса ГУР. Протрите поверхность вокруг крышки салфеткой, смоченной в спирте или очистителе тормозов.
2. Откройте крышку. На большинстве автомобилей она откручивается против часовой стрелки. Некоторые модели оснащены щупом, интегрированным в крышку – в этом случае вынимайте его аккуратно, чтобы не повредить уплотнительное кольцо.
3. Оцените уровень жидкости. На щупе или стенках бачка нанесены метки «MIN» и «MAX». Уровень должен находиться между ними. Если жидкость ниже «MIN», долейте её порциями по 50–100 мл, проверяя уровень после каждой порции.
4. Проверьте состояние жидкости. Нормальный цвет – от светло-жёлтого до красного (зависит от типа). Потемнение, запах гари или наличие металлической стружки указывают на необходимость замены. Мутная жидкость с пузырьками воздуха – признак подсоса воздуха в систему.
5. Закройте бачок. Убедитесь, что крышка закручена до упора, иначе в систему попадёт воздух. Протрите бачок снаружи, чтобы вовремя заметить утечки при следующей проверке.

Если уровень жидкости падает регулярно, проверьте герметичность системы. Осмотрите шланги на предмет трещин, соединения на наличие подтёков, а также насос ГУР и рулевую рейку. Утечки часто возникают в местах стыков шлангов с бачком или насосом. При обнаружении течи замените уплотнительные кольца или повреждённые элементы.

Долив жидкости – временная мера. Если уровень падает быстрее, чем раз в 1–2 месяца, или жидкость требует частой замены, обратитесь в сервис для диагностики. Износ сальников насоса или рейки приводит к попаданию жидкости в рулевой механизм, что снижает эффективность ГУР и увеличивает риск поломки.

• Не смешивайте жидкости разных типов. Например, Dexron III и PSF-4 несовместимы – это приводит к вспениванию и выходу из строя насоса.
• Не используйте жидкость с истёкшим сроком годности. Даже в закрытой таре она окисляется и теряет свойства.
• Не доливайте жидкость выше метки «MAX». Избыток приводит к повышенному давлению в системе и повреждению уплотнений.
• При замене жидкости промывайте систему. Остатки старой жидкости ускоряют деградацию новой.

Какие инструменты и материалы понадобятся для проверки

Для точной проверки уровня жидкости в гидроусилителе руля (ГУР) потребуется минимальный набор инструментов, но их выбор зависит от конструкции бачка и типа автомобиля. Основной инструмент – мерный щуп или смотровое окошко, интегрированные в крышку бачка ГУР. В большинстве современных машин (например, Volkswagen Golf, Toyota Camry) щуп встроен в пробку, но на некоторых моделях (как у старых BMW E36) уровень проверяется по меткам на прозрачном корпусе бачка. Если щуп отсутствует, понадобится фонарик с узким лучом для осмотра уровня через заливную горловину.

В таблице ниже приведены дополнительные материалы и инструменты, необходимые для разных сценариев проверки:

Для автомобилей с электронным датчиком уровня (например, Ford Focus 3) дополнительно может потребоваться диагностический сканер (типа ELM327) для считывания ошибок системы ГУР. Однако в большинстве случаев визуальная проверка остаётся основным методом. Важно: перед началом работ убедитесь, что двигатель остыл – горячая жидкость расширяется, что исказит показания уровня.

Если бачок ГУР расположен в труднодоступном месте (как у Nissan X-Trail), приготовьте удлинитель для воронки или гибкий шланг диаметром 8–10 мм. Для старых автомобилей с металлическими бачками (например, ВАЗ-2107) может понадобиться ключ на 10 для ослабления хомута крепления шланга. Избегайте использования подручных средств вместо рекомендованных инструментов – это снижает риск повреждения уплотнений или попадания загрязнений в систему.

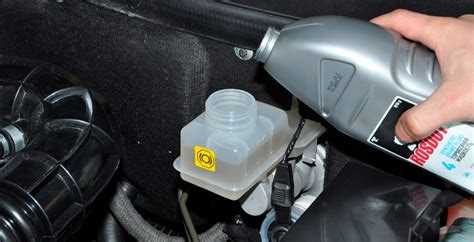

Как правильно подготовить автомобиль перед проверкой уровня

Остановите автомобиль на ровной горизонтальной поверхности, заглушите двигатель и дайте ему остыть не менее 10 минут. Это необходимо, чтобы жидкость ГУР стекла в бачок, а её температура стабилизировалась – горячая жидкость расширяется, что исказит показания. Если проверка проводится после поездки, подождите не менее 30 минут, особенно если автомобиль эксплуатировался в жарких условиях или под нагрузкой.

Убедитесь, что передние колеса установлены прямо – это исключит влияние натяжения ремня ГУР и давления в системе. Включите стояночный тормоз и переведите коробку передач в положение «P» (для автомата) или нейтраль (для механики). Откройте капот и зафиксируйте его штатной опорой, чтобы избежать случайного падения во время работы.

Протрите крышку бачка ГУР и прилегающую область чистой ветошью без ворса. Пыль и грязь, попав в систему, могут вывести из строя насос или клапаны. Если на крышке есть следы масла или жидкости, проверьте её на герметичность – поврежденная прокладка приведет к утечкам и снижению уровня.

Где находится бачок гидроусилителя руля и как его найти

Бачок ГУР в большинстве автомобилей расположен в моторном отсеке, но его точное положение зависит от модели и марки. В переднеприводных машинах (например, Volkswagen Golf, Renault Logan) он часто крепится на левой стороне двигателя, рядом с расширительным бачком охлаждающей жидкости или аккумулятором. В заднеприводных моделях (как Toyota Camry, BMW 3 серии) бачок может находиться ближе к передней части кузова, возле радиатора или насоса гидроусилителя. Ориентируйтесь на цвет крышки: она обычно чёрная, серая или прозрачная с надписью «Power Steering» или символом рулевого колеса.

Чтобы быстро найти бачок, выполните следующие шаги:

1. Откройте капот и зафиксируйте его упором.
2. Осмотрите зону вокруг насоса ГУР – это металлический цилиндр с ременным приводом, соединённый шлангами с бачком.
3. Проследите за шлангами: один из них ведёт к ёмкости с жидкостью, которая часто имеет полупрозрачные стенки для визуального контроля уровня.
4. Если визуальный поиск не дал результатов, обратитесь к руководству по эксплуатации – в разделе «Техническое обслуживание» указано точное расположение для вашей модели.

В редких случаях бачок может быть скрыт под пластиковыми накладками (например, в Audi A4, Mercedes W204) или установлен отдельно от насоса (как в некоторых моделях Ford Focus). Если ёмкость не видна сразу, снимите декоративную крышку двигателя – часто она крепится на защёлках или винтах. Не перепутайте бачок ГУР с аналогичными ёмкостями для тормозной жидкости или омывателя: у последних крышки обычно синего или жёлтого цвета, а на бачке ГУР нанесена маркировка спецификации жидкости (например, «PSF-3», «ATF Dexron»).

Как определить минимальный и максимальный уровень жидкости

Большинство бачков ГУР имеют прозрачные стенки с нанесенными метками «MIN» и «MAX». Эти отметки расположены на боковой поверхности резервуара и выполнены в виде насечек, рельефных линий или цветных полос. На некоторых моделях автомобилей метки могут быть обозначены буквами «L» (Low) и «H» (High). Проверку проводите при холодном двигателе, так как при нагреве жидкость расширяется, и показания будут неточными.

Если бачок металлический или непрозрачный, уровень проверяется с помощью щупа, встроенного в крышку. Щуп имеет две насечки: нижняя соответствует минимальному уровню, верхняя – максимальному. Перед измерением протрите щуп чистой ветошью, чтобы исключить попадание грязи в систему. Погрузите его в бачок до упора, затем извлеките и оцените уровень жидкости по следам на стержне.

Минимальный уровень жидкости в ГУР критичен для работы насоса – при его падении ниже метки «MIN» в систему попадает воздух, что приводит к шуму, рывкам руля и ускоренному износу деталей. Максимальный уровень не менее важен: перелив вызывает вспенивание жидкости, снижение эффективности гидроусилителя и возможное выдавливание масла через сальники. Допустимый диапазон между метками обычно составляет 10–15 мм.

На некоторых автомобилях (например, Volkswagen, Audi) бачок ГУР оснащен электронным датчиком уровня, который сигнализирует о падении жидкости ниже нормы через контрольную лампу на приборной панели. В таких случаях визуальная проверка по меткам остается обязательной, так как датчик может не реагировать на незначительные отклонения. При срабатывании сигнализатора доливайте жидкость только после остывания двигателя.

Если метки на бачке отсутствуют или затерты, ориентируйтесь на рекомендации производителя. В технической документации указан точный объем жидкости для конкретной модели. Например, для большинства легковых автомобилей с двигателями объемом 1,6–2,0 л нормальный уровень составляет 0,8–1,2 л. При доливе используйте жидкость, соответствующую спецификации, указанной в руководстве по эксплуатации.

Пошаговый процесс проверки уровня жидкости в ГУР

Перед началом убедитесь, что двигатель остыл до температуры окружающей среды. Горячая жидкость расширяется, что исказит показания. Паркуйте автомобиль на ровной поверхности – уклон даже в 2–3 градуса приведёт к неверным результатам. Заглушите двигатель и выждите 5–10 минут, чтобы жидкость стекла в бачок.

Найдите бачок гидроусилителя: обычно он расположен рядом с насосом ГУР, имеет чёрную или полупрозрачную крышку с надписью «Power Steering» или пиктограммой рулевого колеса. Если маркировка отсутствует, сверьтесь с руководством по эксплуатации – для некоторых моделей (например, Toyota Camry 2018+) бачок может находиться за аккумулятором или под пластиковым кожухом.

Протрите крышку бачка и прилегающую область ветошью без ворса. Пыль и грязь, попав в систему, ускоряют износ насоса и редуктора. Открутите крышку против часовой стрелки, используя только руки – инструменты могут повредить резьбу. На внутренней стороне крышки часто размещён щуп или метки уровня.

Оцените уровень жидкости по меткам на щупе или стенках бачка. Для систем с щупом: вытрите его насухо, опустите до упора, затем извлеките и проверьте отметки. На бачках без щупа уровень должен находиться между метками «MIN» и «MAX». Если жидкость ниже «MIN», долейте рекомендованный производителем состав (например, Pentosin CHF 11S для BMW или Dexron III для большинства японских авто).

При доливке используйте воронку с мелким фильтром (ячейка не более 100 микрон), чтобы исключить попадание посторонних частиц. Лейте жидкость тонкой струёй, делая паузы каждые 50–100 мл для оседания пены. Превышение уровня «MAX» на 5 мм и более приводит к вспениванию, падению давления и выходу из строя насоса. После доливки закрутите крышку с усилием 3–5 Н·м.

Запустите двигатель и поверните руль от упора до упора 3–4 раза. Это поможет удалить воздух из системы и равномерно распределить жидкость. Проверьте уровень повторно – он может снизиться на 5–10 мм из-за заполнения магистралей. Если жидкость быстро уходит, ищите утечки в шлангах, сальниках насоса или рулевой рейке.

Обратите внимание на цвет и запах жидкости. Свежая жидкость ГУР – прозрачная, с красноватым, зелёным или жёлтым оттенком. Потемнение до коричневого или чёрного цвета, запах гари, металлическая стружка на щупе сигнализируют о необходимости замены. В таких случаях промойте систему специальным очистителем (например, Liqui Moly Hydro Steer Clean) перед заливкой новой жидкости.

Что делать, если уровень жидкости ниже или выше нормы

Если уровень жидкости в бачке ГУР ниже минимальной отметки, первым делом проверьте систему на утечки. Осмотрите шланги, соединения, насос и рулевой редуктор на наличие масляных подтёков. Частые места протечек – хомуты шлангов высокого давления и сальники насоса. При обнаружении утечки замените повреждённые элементы или затяните хомуты с моментом, указанным в руководстве по ремонту (обычно 3–5 Н·м). Если утечек нет, долейте жидкость до уровня между отметками «MIN» и «MAX», используя рекомендованный производителем тип (например, Pentosin CHF 11S для большинства европейских автомобилей или Dexron III для азиатских моделей).

Превышение уровня жидкости выше максимальной отметки приводит к вспениванию масла, перегреву насоса и снижению эффективности работы ГУР. Слейте излишки через шприц с трубкой или ослабив хомут нижнего шланга бачка, предварительно подставив ёмкость. Не допускайте попадания грязи в систему – используйте чистую воронку и фильтр с ячейкой не более 40 микрон. После корректировки уровня прокрутите руль от упора до упора 5–6 раз при заведённом двигателе, чтобы удалить воздух, затем повторно проверьте уровень.

Если жидкость часто уходит без видимых утечек, проверьте состояние уплотнительных колец в золотниковом механизме рулевой рейки. Износ этих элементов приводит к попаданию масла в пыльники рулевых тяг, что внешне не заметно. Для диагностики снимите пыльники и осмотрите их изнутри – наличие масла указывает на необходимость ремонта рейки. Временно решить проблему можно доливкой жидкости, но это лишь отсрочит ремонт.

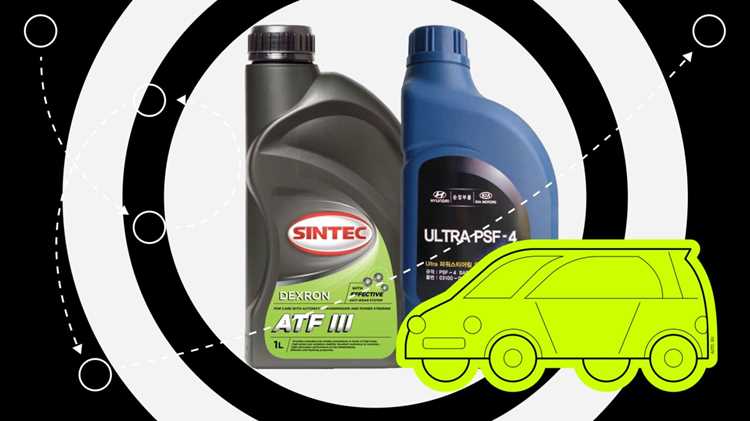

При доливке или замене жидкости никогда не смешивайте разные типы масел. Например, минеральные жидкости (как ATF Dexron) несовместимы с синтетическими (Pentosin CHF). Смешивание приводит к образованию осадка, забивающего клапаны насоса и рулевого механизма. Если тип жидкости неизвестен, полностью слейте старую и промойте систему новой, рекомендованной производителем. Для промывки залейте свежую жидкость, прокрутите руль, слейте её и повторите процедуру 2–3 раза до полного удаления остатков старого масла.
