Автотяга – ключевой элемент навесного оборудования, обеспечивающий передачу усилия от гидроцилиндра к рабочему органу (ковшу, отвалу, рыхлителю). Её поломка приводит к потере управляемости агрегата, снижению производительности и риску повреждения смежных узлов. Чаще всего выходят из строя шаровые шарниры, резьбовые соединения и сварные швы из-за ударных нагрузок, коррозии или превышения допустимых рабочих параметров. Например, на экскаваторах JCB 3CX ресурс автотяги составляет 3000–4000 моточасов при соблюдении регламента ТО, но сокращается до 1500–2000 при работе с перегрузом на 20–30%.
Первичная диагностика начинается с визуального осмотра: трещины в металле, люфт в шарнирах свыше 1,5 мм, деформация тяги более 3° – прямые показания к ремонту или замене. Для проверки используют индикатор часового типа с ценой деления 0,01 мм: при нагрузке 500 кгс допустимое смещение не должно превышать 0,2 мм. На бульдозерах Komatsu D65EX-18 замена автотяги требуется при износе пальцев шарниров до диаметра менее 48,5 мм (номинал – 50 мм). Игнорирование этих параметров ведёт к разрушению посадочных мест в гидроцилиндре или рычагах.
Восстановление автотяги включает три этапа: механическую обработку, сварку и термообработку. При ремонте тяг с трещинами применяют электроды УОНИ-13/55 или ESAB OK 74.70 с предварительным подогревом зоны сварки до 150–200°C. После сварки проводят нормализацию при 850–900°C с охлаждением на воздухе для снятия внутренних напряжений. Для шаровых шарниров используют бронзовые втулки БрОЦС5-5-5 или полимерные аналоги с коэффициентом трения не выше 0,12. На погрузчиках Caterpillar 950H допускается восстановление резьбы М36×3 методом наплавки с последующим нарезанием новой резьбы по ГОСТ 24705-2004.
Сборка отремонтированной тяги требует точного соблюдения моментов затяжки: для болтов М20 класса прочности 10.9 – 450–500 Н·м, для пальцев шарниров – 300–350 Н·м. Перед установкой на технику проверяют соосность тяги с гидроцилиндром: допустимое отклонение не более 0,5 мм на длине 1 м. На тракторах МТЗ-82.1 после ремонта автотяги обязательна регулировка длины в пределах ±2 мм от заводских значений, иначе возможен перекос навески и неравномерный износ подшипников.
Диагностика неисправностей автотяги перед ремонтом
Первым этапом диагностики автотяги проверяют визуальное состояние шарниров и пальцев. Ищите трещины, деформации или следы износа на поверхности металла. Особое внимание уделите зонам сварных швов – здесь чаще всего возникают усталостные разрушения. Измерьте зазоры между пальцем и втулкой: допустимый люфт не должен превышать 0,5 мм для тяг длиной до 1,5 м и 1 мм для более длинных. Превышение этих значений указывает на необходимость замены элементов.
Проверка геометрии автотяги проводится с помощью штангенциркуля и угломера. Замерьте расстояние между центрами шарниров в сжатом и растянутом состоянии – разница не должна превышать 2% от номинальной длины. Угол отклонения тяги от продольной оси в горизонтальной плоскости не должен быть более 3°, иначе возможны перекосы при работе навесного оборудования. При обнаружении отклонений от нормы тягу выправляют на гидравлическом прессе с последующим контролем.
Тестирование под нагрузкой выявляет скрытые дефекты. Подключите тягу к навесной системе и создайте усилие, соответствующее 80% от максимальной рабочей нагрузки. Используйте динамометр для контроля приложенной силы. При появлении скрипов, стуков или неравномерного движения тяги разберите узел и осмотрите внутренние поверхности втулок на предмет задиров. Проверьте смазку в шарнирах – отсутствие или загрязнение смазочного материала ускоряет износ в 3–5 раз.
Анализ люфтов в шарнирах проводится с помощью индикатора часового типа. Установите индикатор на корпус тяги, зафиксируйте один конец и приложите усилие 50–100 Н к другому. Суммарный люфт в шарнире не должен превышать 0,3 мм для тяг сельскохозяйственной техники и 0,15 мм для промышленных агрегатов. При превышении этих значений замените втулки или пальцы – дальнейшая эксплуатация приведет к разрушению посадочных мест.
Проверка гидравлических элементов автотяги (если они предусмотрены конструкцией) включает контроль давления в системе. Подключите манометр к гидроцилиндру и создайте рабочее давление. Утечки масла через уплотнения или трещины в корпусе указывают на необходимость замены гидроцилиндра. Замерьте время срабатывания – при нормальной работе оно не должно превышать 2–3 секунды для тяг длиной до 2 м. Замедленная реакция свидетельствует о засорении каналов или износе золотника.
Диагностика электронных компонентов (для тяг с датчиками положения) проводится мультиметром. Проверьте сопротивление потенциометров – оно должно соответствовать паспортным значениям с отклонением не более ±5%. Прозвоните цепи на обрыв и короткое замыкание. При нестабильных показаниях датчиков замените их, так как корректировка программного обеспечения не устранит механический износ контактных групп.
Завершающим этапом диагностики является проверка крепежных элементов. Осмотрите болты и гайки на предмет срыва резьбы или деформации. Момент затяжки должен соответствовать рекомендациям производителя – для большинства тяг это 120–150 Н·м. Используйте динамометрический ключ для контроля. Ослабленные соединения приводят к вибрациям и преждевременному износу шарниров, поэтому все крепежи подлежат обязательной протяжке перед началом ремонта.

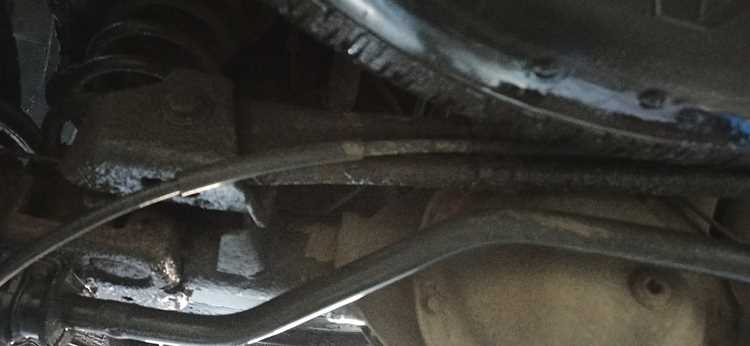

Необходимые инструменты и материалы для восстановления автотяги
Для ремонта автотяги потребуется набор специализированных инструментов, без которых невозможно обеспечить точность и долговечность восстановления. Основные из них:
- Гидравлический пресс (усилие не менее 10 тонн) – для правки деформированных элементов или запрессовки новых втулок.
- Съемник шаровых пальцев (универсальный или под конкретную модель) – исключает повреждение посадочных мест при демонтаже.
- Динамометрический ключ (диапазон 50–200 Н·м) – для затяжки резьбовых соединений с заданным моментом.
- Штангенциркуль (точность 0,05 мм) и микрометр – для контроля износа деталей и подбора ремонтных размеров.
- Набор торцевых головок с удлинителями (1/2″ и 3/8″) – для работы с труднодоступными крепежами.
Материалы для восстановления зависят от типа повреждений и конструкции автотяги. Стандартный перечень включает:
- Ремонтные втулки (бронзовые или полимерные) – подбираются по внутреннему диаметру тяги и наружному диаметру пальца. Например, для тяг с диаметром пальца 22 мм используют втулки 22х28х20 мм.
- Смазка для шарниров (литиевые или молибденовые составы) – например, Liqui Moly LM 47 или Molykote G-4500, устойчивые к нагрузкам до 1000 кг/см².
- Антикоррозийное покрытие (цинконаполненные эмали или преобразователи ржавчины) – для защиты металла после механической обработки.
- Резьбовой фиксатор (средней прочности, например, Loctite 243) – предотвращает самопроизвольное откручивание гаек при вибрации.
- Запасные пыльники (силиконовые или полиуретановые) – оригинальные или аналоги с усиленной армировкой, например, Febi Bilstein 30775.
Дополнительные приспособления ускоряют процесс и повышают качество работ. К ним относятся:
- Стенд для проверки геометрии тяг – позволяет выявить скрытые деформации после правки.
- Углошлифовальная машина с лепестковым кругом (зернистость P80–P120) – для удаления заусенцев и коррозии.
- Индукционный нагреватель (мощность 2–3 кВт) – для нагрева втулок перед запрессовкой, снижает риск повреждения посадочных мест.
- Магнитный поддон – предотвращает потерю мелких деталей при разборке.
При выборе материалов учитывайте условия эксплуатации техники. Для сельскохозяйственной техники, работающей в абразивных средах, предпочтительны втулки из бронзы с добавлением графита (например, БрОГр10-2), а для дорожно-строительной – полимерные композиты с армированием стекловолокном. Смазку наносите в объеме 30–50% от полости шарнира, избегая переполнения, которое приводит к выдавливанию пыльника.

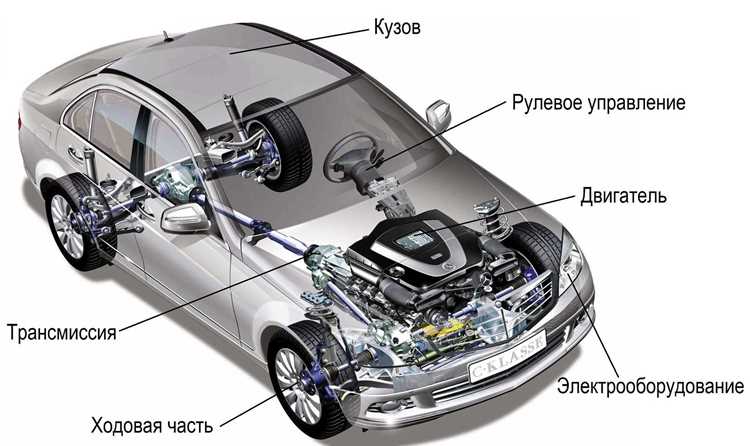

Пошаговая замена изношенных элементов автотяги
Перед началом работ подготовьте инструменты: динамометрический ключ (момент затяжки 80–120 Н·м для большинства тяг), съемник шаровых опор, молоток с бронзовой насадкой, домкрат и противооткатные упоры. Отсоедините аккумулятор, чтобы исключить случайное срабатывание электрических систем. Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно заблокировав колеса.

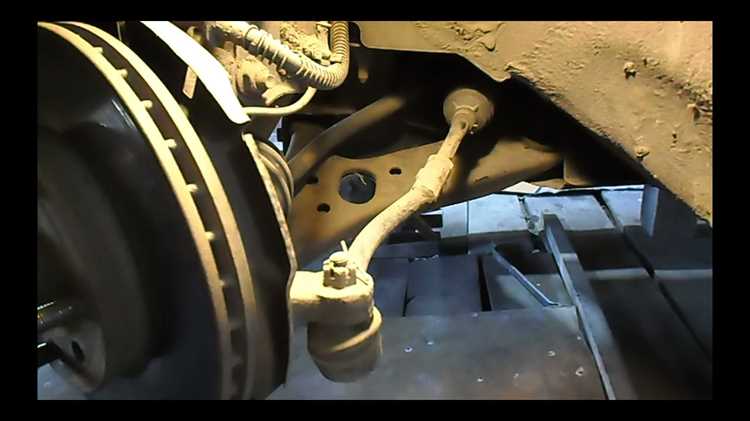

Снимите колесо с той стороны, где требуется замена тяги. Открутите гайку крепления шарового пальца к поворотному кулаку (обычно на 19 или 22 мм) и выпрессуйте палец с помощью съемника. Если съемника нет, используйте молоток с бронзовой насадкой, нанося удары по кулаку рядом с посадочным местом пальца – избегайте ударов по резьбе. Отсоедините тягу от рулевой рейки, открутив контргайку и регулировочную муфту (ключ на 17 или 19 мм).
Проверьте состояние пыльников и наконечников на новой тяге. Если пыльники повреждены или отсутствуют, замените их до установки – это продлит срок службы шарниров. Нанесите тонкий слой смазки (например, Литол-24) на шаровые пальцы и резьбовые соединения. Установите новую тягу в обратном порядке: сначала закрепите ее на рулевой рейке, затем вставьте шаровой палец в поворотный кулак.
Затяните гайку шарового пальца с моментом 50–70 Н·м, затем доверните на 60–90° для обеспечения надежной фиксации. Не перетягивайте – это приведет к деформации пальца. Закрепите регулировочную муфту на рулевой рейке, оставив зазор 1–2 мм для последующей регулировки схождения. Установите колесо и опустите автомобиль.
После установки проведите регулировку углов установки колес (схождения) на стенде. Допустимое отклонение для большинства легковых автомобилей – ±10 угловых минут. Если стенда нет, используйте лазерный уровень или шнур с отвесом: расстояние между передними и задними кромками шин должно быть одинаковым с обеих сторон. Проверьте люфт рулевого управления – он не должен превышать 10°.
Запустите двигатель и выполните тестовый заезд на скорости до 60 км/ч. Обратите внимание на отсутствие стуков, вибраций и увода автомобиля в сторону. Если тяга установлена правильно, рулевое управление будет четким, без люфтов. Повторно проверьте затяжку всех соединений через 50–100 км пробега – это исключит ослабление крепежа из-за вибраций.
Регулировка и настройка автотяги после установки
После монтажа автотяги на навесное оборудование проверьте её положение относительно оси симметрии трактора. Допустимое отклонение не должно превышать ±2 мм на 1 метр длины тяги. Используйте штангенциркуль или лазерный уровень для контроля параллельности тяги относительно продольной оси машины. При несоответствии ослабьте крепёжные болты и откорректируйте положение, ориентируясь на заводские метки на раме оборудования.
Настройка длины автотяги зависит от типа навесного оборудования. Для плугов и культиваторов оптимальное расстояние между точками крепления составляет 700–900 мм, для сеялок – 1100–1300 мм. Регулировку проводите при помощи резьбовых муфт или телескопических вставок, предварительно зафиксировав оборудование в транспортном положении. Замеряйте длину с обеих сторон тяги – разница не должна превышать 1 мм.
| Тип оборудования | Рекомендуемая длина тяги (мм) | Допуск (± мм) |
|---|---|---|
| Плуг трёхкорпусный | 750 | 5 |
| Культиватор тяжёлый | 850 | 8 |
| Сеялка зерновая | 1200 | 10 |
Проверка углового положения тяги критична для равномерного заглубления рабочих органов. Угол между тягой и горизонтальной плоскостью должен составлять 3–5° при работе с плугами и 1–2° для сеялок. Для измерения используйте угломер с магнитным основанием, закреплённый на тяге. При превышении допуска отрегулируйте высоту крепления на тракторе или оборудовании, изменяя положение кронштейнов.
Завершающий этап – проверка люфтов в шарнирных соединениях. Допустимый зазор в сферических подшипниках не более 0,3 мм, в пальцевых соединениях – до 0,5 мм. Измеряйте индикатором часового типа, прикладывая усилие 50 Н в направлении, перпендикулярном оси тяги. При превышении допусков замените изношенные элементы или отрегулируйте предварительный натяг в подшипниках с помощью регулировочных гаек.
Типичные ошибки при ремонте и способы их избежать
Первая и самая распространённая ошибка – игнорирование регламента по затяжке крепёжных элементов. Например, болты крепления тяги к раме или навесному оборудованию часто затягивают «на глаз», что приводит к их ослаблению под нагрузкой. Для болтов класса прочности 8.8 момент затяжки должен составлять 70–90 Н·м, а для 10.9 – 90–110 Н·м. Используйте динамометрический ключ и сверяйтесь с технической документацией конкретной модели техники.
Неправильный подбор запчастей – вторая критическая ошибка. Замена тяги на аналог без проверки геометрии и материала приводит к быстрому износу или поломке. Например, тяги из стали Ст3 не выдерживают динамических нагрузок, характерных для сельхозтехники, и деформируются уже через 50–100 моточасов. Выбирайте детали из легированных сталей (например, 30ХГСА) с термообработкой, а при отсутствии оригиналов – проверяйте сертификаты соответствия.
Многие механики пренебрегают проверкой соосности тяги после установки, что вызывает перекосы и неравномерный износ шарниров. Даже отклонение в 2–3 мм на длине 1 метра увеличивает нагрузку на подшипники в 1,5–2 раза. Используйте лазерный нивелир или шаблон для контроля соосности, особенно при замене тяг на плугах или сеялках, где точность критична.
Отсутствие смазки в шарнирных соединениях сокращает ресурс тяги в 3–4 раза. В условиях абразивной среды (пыль, грязь) несмазанные подшипники выходят из строя за 200–300 моточасов. Применяйте консистентные смазки с высокой адгезией (например, Литол-24 или специализированные составы на основе лития с добавками молибдена) и обновляйте их каждые 50 моточасов.
