Предохранитель – единственный элемент цепи, который должен сработать первым при перегрузке или коротком замыкании. Ошибка в выборе номинала приводит к двум сценариям: ложные срабатывания или, что хуже, возгорание проводки. Номинальный ток предохранителя выбирают на 10–25% выше максимального рабочего тока нагрузки, но не выше допустимого тока проводников. Например, для цепи с током 10 А подойдет предохранитель на 12–12,5 А, если сечение провода рассчитано на 16 А.
Тип нагрузки определяет дополнительные требования. Для индуктивных нагрузок (двигатели, трансформаторы) учитывают пусковые токи, которые могут в 5–7 раз превышать номинальные. В таких случаях используют предохранители с задержкой срабатывания (класс gG или gM) или увеличивают номинал на 50–100%. Для резистивных нагрузок (нагреватели, лампы накаливания) запас в 10–15% достаточен.
Температурные условия эксплуатации влияют на фактический ток срабатывания. При повышении температуры окружающей среды на каждые 10°C номинальный ток предохранителя снижается на 5–10%. Если устройство работает при 50°C, предохранитель на 10 А будет срабатывать уже при 8,5–9 А. В таких случаях выбирают модель с запасом или используют термокомпенсированные предохранители.
Стандартные номиналы предохранителей регламентированы ГОСТ Р МЭК 60127-1 и включают ряд: 0,1; 0,16; 0,25; 0,5; 1; 2; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25 А и далее. Если расчетный ток не совпадает с номиналом, выбирают ближайший больший. Например, для 7 А подойдет предохранитель на 8 А, но не на 6,3 А.
Тип предохранителя зависит от условий эксплуатации. Быстродействующие (класс F) применяют для защиты полупроводниковых приборов, где время срабатывания критично (менее 10 мс). Среднеинерционные (класс M) подходят для цепей с кратковременными перегрузками, а инерционные (класс T) – для двигателей и трансформаторов. Неправильный выбор типа приводит к преждевременному износу или отказу защиты.
Какие параметры оборудования влияют на выбор номинала предохранителя
Номинальный ток нагрузки – ключевой параметр. Для постоянной нагрузки предохранитель выбирают с запасом 125–150% от рабочего тока. Например, при токе 8 А подойдёт предохранитель на 10–12 А. Для импульсных нагрузок (пусковые токи двигателей, трансформаторов) запас увеличивают до 200–300%, учитывая кратковременные пики. В документации оборудования часто указывают пусковые токи – их нельзя игнорировать, иначе предохранитель сработает ложно.
Тип нагрузки определяет время-токовую характеристику предохранителя. Для резистивных нагрузок (нагреватели, лампы накаливания) подходят быстродействующие предохранители (класс gG). Индуктивные нагрузки (двигатели, дроссели) требуют инерционных предохранителей (класс aM), выдерживающих кратковременные перегрузки. Электронные устройства с импульсными блоками питания нуждаются в предохранителях с низким внутренним сопротивлением (например, керамические), чтобы избежать падения напряжения.
Температурные условия эксплуатации корректируют номинал. Стандартные предохранители рассчитаны на 25°C. При повышении температуры на каждые 10°C номинальный ток снижается на 5–10%. В закрытых корпусах или при высокой внешней температуре выбирают предохранитель с запасом. Для низких температур (ниже 0°C) используют специальные модели с расширенным диапазоном, так как стандартные могут не сработать при перегрузке из-за увеличения сопротивления плавкого элемента.
Как рассчитать рабочий и пусковой ток устройства для подбора предохранителя
Рабочий ток устройства определяется по его паспортной мощности и напряжению питания. Формула расчёта: I = P / U, где I – ток (А), P – мощность (Вт), U – напряжение (В). Для трёхфазных устройств используйте I = P / (U × √3 × cosφ), где cosφ – коэффициент мощности (обычно 0,8–0,95). Например, двигатель мощностью 3 кВт при 380 В и cosφ = 0,85 потребляет 5,4 А в рабочем режиме.
Пусковой ток превышает рабочий в 3–8 раз для асинхронных двигателей, до 10–12 раз для компрессоров и насосов. Точные значения указаны в технической документации. Если данные отсутствуют, используйте коэффициенты из таблицы:
| Тип устройства | Кратность пускового тока |
|---|---|
| Асинхронный двигатель (прямой пуск) | 5–7 |
| Двигатель с устройством плавного пуска | 2–3 |
| Компрессор холодильной установки | 8–12 |
| Трансформатор | 10–20 (кратковременно) |
Для предохранителей с плавкой вставкой номинал выбирается на 10–20% выше рабочего тока, но ниже пускового. Например, при рабочем токе 5 А и пусковом 30 А подойдёт предохранитель на 6–8 А. Времятоковые характеристики (gG, aM) учитывайте: gG – для общего применения, aM – для двигателей. Проверяйте соответствие стандартам IEC 60269 или ГОСТ Р 50339.
При расчёте для группы устройств суммируйте рабочие токи, а пусковой ток определяйте по наибольшему значению с учётом одновременности запуска. Для цепей с частыми пусками (например, конвейеры) используйте предохранители с задержкой срабатывания или автоматические выключатели с характеристикой D. Измеряйте реальные токи токоизмерительными клещами для уточнения расчётов.

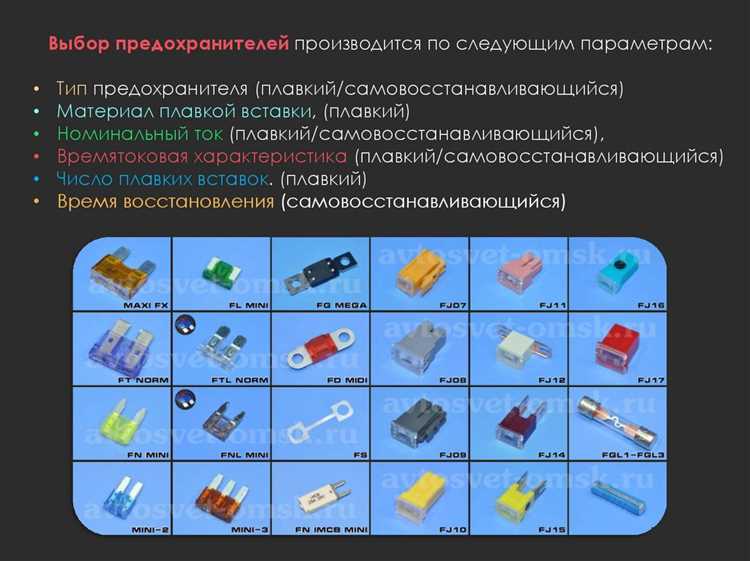

Какие типы предохранителей существуют и как выбрать подходящий по характеристикам
Предохранители делятся на три основные группы: плавкие, автоматические и самовосстанавливающиеся. Плавкие предохранители – наиболее распространённые, срабатывают при расплавлении металлической вставки (медной, цинковой или серебряной) при превышении номинального тока. Их ключевые параметры: номинальный ток (от 0,1 А до 1000 А), время срабатывания (быстродействующие – до 10 мс, инерционные – до нескольких секунд) и класс защиты (gG для общего применения, aM для двигателей). Автоматические предохранители (автоматы) размыкают цепь электромагнитным или тепловым расцепителем, допускают многократное использование и классифицируются по кривым срабатывания (B, C, D). Самовосстанавливающиеся предохранители (PTC) на основе полимеров с положительным температурным коэффициентом увеличивают сопротивление при перегреве, возвращаясь в рабочее состояние после остывания – применяются в маломощных цепях (до 10 А).
Выбор типа предохранителя зависит от нагрузки и условий эксплуатации. Для активных нагрузок (лампы накаливания, нагреватели) подходят плавкие предохранители класса gG с номиналом на 10–20% выше рабочего тока. Индуктивные нагрузки (двигатели, трансформаторы) требуют инерционных предохранителей (класс aM) или автоматов с кривой C/D, чтобы избежать ложных срабатываний при пусковых токах, превышающих номинал в 5–10 раз. В цепях с импульсными источниками питания (компьютеры, блоки питания) эффективны быстродействующие предохранители (класс gF) или PTC, защищающие от коротких всплесков тока. Для автомобильных систем используют предохранители blade-типа (mini, standard, maxi) с номиналами от 2 А до 120 А, подобранными по току потребителя с запасом 20–25%.
Ключевые характеристики при выборе: номинальный ток, напряжение, время-токовая характеристика и отключающая способность. Номинальный ток предохранителя должен превышать максимальный рабочий ток цепи на 15–30%, но не быть выше допустимого тока проводки. Напряжение предохранителя должно соответствовать или превышать напряжение сети (например, 250 В для однофазных цепей, 690 В для трёхфазных). Время-токовая характеристика определяет скорость срабатывания: для защиты полупроводников выбирают сверхбыстрые предохранители (класс gR), для кабелей – стандартные (gG). Отключающая способность (от 1 кА до 100 кА) указывает на максимальный ток короткого замыкания, который предохранитель способен разорвать без разрушения.
Дополнительные факторы: температурные условия, механическая прочность и стандарты безопасности. При высоких температурах окружающей среды (>40°C) номинальный ток предохранителя снижается на 0,5–1% на каждый градус сверх нормы. Для вибронагруженных систем (автомобили, промышленное оборудование) используют предохранители с герметичным корпусом или усиленным креплением. Сертификация по стандартам IEC 60127 (плавкие), UL 248 (США) или ГОСТ Р 50339.0 (Россия) гарантирует соответствие требованиям безопасности. При замене предохранителя всегда проверяйте маркировку: несоответствие по типу или параметрам может привести к возгоранию или повреждению оборудования.
Как учесть условия эксплуатации при выборе номинального тока предохранителя
Номинальный ток предохранителя должен превышать рабочий ток нагрузки на 20–50% в зависимости от температурных условий и характера нагрузки. Для устройств с импульсными токами (например, электродвигатели, блоки питания) выбирайте предохранители с запасом по току не менее 30% от пускового тока. В условиях повышенной температуры окружающей среды (выше +40°C) снижайте номинал на 10–25% – стандартные предохранители рассчитаны на работу при +25°C, а при +60°C их пропускная способность падает на 20–30%. Для оборудования, работающего в вибрационных средах (транспорт, промышленные установки), используйте предохранители с плавкими вставками из серебряного сплава или керамическим корпусом – они устойчивее к механическим нагрузкам и не деформируются при длительных вибрациях.
При эксплуатации в условиях высокой влажности или агрессивных сред (химические производства, морские суда) выбирайте предохранители с герметичным корпусом или антикоррозийным покрытием. Для цепей с частыми кратковременными перегрузками (например, сварочные аппараты) применяйте инерционные предохранители типа «T» или «D», рассчитанные на временные превышения тока до 5–10 крат от номинала без срабатывания. В цепях с постоянной нагрузкой (освещение, нагреватели) допустимо использовать быстродействующие предохранители с минимальным запасом – 10–15% от рабочего тока.
Какие ошибки приводят к ложному срабатыванию или отказу предохранителя
Неправильный выбор номинала – основная причина проблем. Установка предохранителя с током ниже расчетного на 10–15% приводит к ложным срабатываниям при кратковременных перегрузках, например, пусковых токах двигателей. Если номинал завышен на 20–30%, предохранитель не сработает при реальной перегрузке, что грозит повреждением оборудования. Для индуктивных нагрузок (трансформаторы, дроссели) учитывайте коэффициент пускового тока: он может превышать номинальный в 5–7 раз.
Игнорирование температурных условий эксплуатации снижает надежность. Предохранители теряют до 25% номинального тока при температуре окружающей среды +60°C. В закрытых корпусах или рядом с источниками тепла (радиаторы, блоки питания) реальный ток срабатывания смещается. Для компенсации выбирайте предохранители с запасом по току или используйте термостойкие модели (например, с керамическим корпусом).
- Несоответствие типа предохранителя нагрузке:
- Быстродействующие (FF, F) – для полупроводниковых схем, где критичны микросекундные перегрузки. Ошибка: установка в цепях с пусковыми токами (сгорит при старте двигателя).
- Среднезамедленные (M) – для моторов, трансформаторов. Ошибка: использование в цепях с импульсными блоками питания (не защитит от короткого замыкания).
- Замедленные (T, TT) – для длительных перегрузок. Ошибка: установка в цепях с высокочастотными помехами (ложные срабатывания).
Механические повреждения и некачественный монтаж сокращают срок службы. Окисление контактов из-за влаги или агрессивных сред увеличивает сопротивление на 0,1–0,3 Ом, что приводит к локальному нагреву и преждевременному срабатыванию. Затяжка клемм с усилием менее 1,5 Н·м вызывает вибрационные отказы в подвижных установках (автомобили, промышленное оборудование). Используйте предохранители с позолоченными контактами для слаботочных цепей.
Неучтенные паразитные параметры цепи провоцируют отказы. Емкость проводов длиной более 1 м в цепях постоянного тока создает эффект «звонка» при коммутации, вызывая ложные срабатывания быстродействующих предохранителей. Индуктивность шин питания в импульсных схемах приводит к перенапряжениям до 1,5 кВ при размыкании, разрушая плавкую вставку. Решение: экранирование кабелей, установка RC-цепочек параллельно нагрузке.
- Проверяйте реальный ток потребления мультиметром или токовыми клещами – паспортные данные оборудования часто занижены на 5–10%.
- Используйте предохранители с индикацией срабатывания (например, с подсветкой) для быстрой диагностики.
- Заменяйте предохранители только на аналогичные по типу и характеристикам – даже внешне идентичные модели разных производителей могут иметь разброс параметров до 15%.
- Для цепей с частыми перегрузками применяйте самовосстанавливающиеся предохранители (PTC) с током удержания на 20% выше рабочего.
Как проверить совместимость предохранителя с защищаемой цепью перед установкой
Первым шагом измерьте фактический ток в цепи с помощью мультиметра в режиме амперметра. Подключите прибор последовательно с нагрузкой при штатной работе устройства. Сравните полученное значение с номиналом предохранителя: оно должно составлять 70–80% от его тока срабатывания. Например, для предохранителя на 10 А рабочий ток не должен превышать 7–8 А. Учтите пусковые токи – кратковременные всплески до 2–3 раз выше номинала допустимы, если их длительность не превышает 100–200 мс.
Проверьте соответствие типа предохранителя условиям эксплуатации. Для цепей с индуктивной нагрузкой (двигатели, трансформаторы) используйте инерционные (T, TT) или медленные (M) предохранители, выдерживающие кратковременные перегрузки. В электронных схемах с низким током (до 1 А) подойдут быстродействующие (F) или сверхбыстрые (FF) предохранители. Убедитесь, что корпус предохранителя рассчитан на напряжение цепи: для 220 В переменного тока минимальный класс – 250 В, для 12 В постоянного – 32 В.
Оцените тепловые условия. Если предохранитель будет работать в закрытом корпусе при температуре выше 25°C, уменьшите номинальный ток на 10–20% – стандартные характеристики указаны для 20–25°C. Для высокотемпературных сред (выше 50°C) используйте предохранители с термостойким корпусом (керамика, стекло с металлическими колпачками) и скорректируйте ток по графику derating из технической документации производителя.
