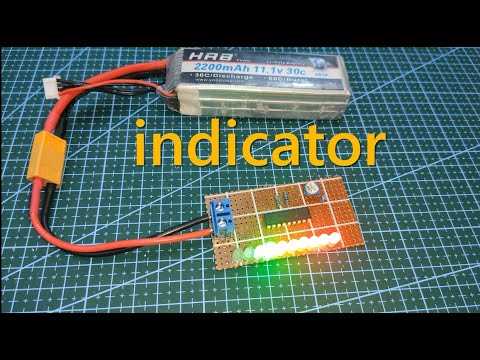

Как сделать индикатор заряда батареи

Индикатор заряда батареи – это не просто удобный аксессуар, а необходимый инструмент для контроля состояния автономных устройств. Стандартные решения часто не учитывают специфику конкретных задач: например, литий-ионные аккумуляторы 18650 требуют точного отображения напряжения в диапазоне 3,0–4,2 В, а свинцово-кислотные – 10,5–14,4 В. Готовые модули на базе микросхем LM3914 или TP4056 ограничены фиксированными порогами и не всегда подходят для нестандартных напряжений.

Калибровка – критически важный этап. Подключите батарею к схеме и измерьте напряжение на входе АЦП мультиметром. Скорректируйте значения в коде, чтобы показания совпадали с реальными. Для литий-ионных аккумуляторов установите пороги: 3,5 В (25%), 3,7 В (50%), 3,9 В (75%), 4,1 В (100%). Не забывайте о гистерезисе: добавьте 0,1 В к нижнему порогу, чтобы избежать дребезга светодиодов при колебаниях напряжения.

Выбор компонентов для сборки индикатора заряда

Основой индикатора станет микроконтроллер с низким энергопотреблением. Оптимальный выбор – ATtiny85 или STM32F030. Первый компактен, поддерживает аналоговые входы и потребляет менее 1 мкА в спящем режиме. Второй предлагает 12-битный АЦП и тактовую частоту до 48 МГц, что полезно для точных измерений. Оба работают с напряжением 3,3–5 В, совместимым с большинством батарей.

Для измерения напряжения батареи потребуется делитель напряжения на резисторах. Используйте пару 100 кОм и 47 кОм – соотношение 2:1 обеспечит диапазон измерений до 15 В при опорном напряжении микроконтроллера 5 В. При работе с литий-ионными аккумуляторами (3,7–4,2 В) достаточно резисторов 10 кОм и 20 кОм, чтобы снизить ток утечки до 0,1 мА. Избегайте резисторов с допуском выше 1% – погрешность в 5% исказит показания на 0,2 В.

Индикация зависит от типа дисплея. Светодиодные линейки на WS2812B (NeoPixel) гибки в настройке, но потребляют до 60 мА на сегмент. Для экономии энергии подойдут одноцветные светодиоды с токоограничивающими резисторами 220 Ом (при 5 В) или 1 кОм (при 3,3 В). Альтернатива – семисегментный индикатор TM1637, управляемый по I²C, с током потребления 30 мА в активном режиме. Выбор зависит от приоритетов: яркость или автономность.

Стабилизация питания критична для точности. Линейный стабилизатор AMS1117-3.3 обеспечит чистое напряжение для микроконтроллера, но при входном напряжении выше 5 В его КПД упадет ниже 50%. Импульсный TPS62743 (Texas Instruments) работает с КПД 90% при токе нагрузки 10 мА и поддерживает входное напряжение до 17 В. Для батарей 1S Li-ion достаточно MCP1700 – он стабилен при токе до 250 мА и имеет падение напряжения всего 178 мВ.

Дополнительные компоненты: конденсаторы 10 мкФ (керамические) для фильтрации питания, диод Шоттки 1N5817 для защиты от обратной полярности, кнопка тактильная 6×6 мм для калибровки. При сборке на макетной плате используйте провода сечением 0,2 мм² – они выдерживают ток до 1 А и не создают паразитных сопротивлений. Для компактных устройств подойдет печатная плата с шириной дорожек 0,5 мм и зазорами 0,3 мм.

Схема подключения микроконтроллера к батарее

Для корректного измерения напряжения батареи микроконтроллером (МК) используйте делитель напряжения на резисторах. Оптимальное соотношение сопротивлений – 10 кОм и 20 кОм, что снижает ток потребления до 100 мкА при напряжении батареи 3 В. Подключите среднюю точку делителя к аналоговому входу МК (например, ADC0 на ATmega328P или GPIO34 на ESP32). Убедитесь, что максимальное входное напряжение на пине не превышает VCC + 0.3 В – превышение приведёт к повреждению порта.

При работе с литий-ионными батареями (3.7–4.2 В) добавьте стабилитрон на 3.3 В параллельно нижнему резистору делителя. Это защитит МК от перенапряжения при зарядке. Для точности измерений калибруйте АЦП: подайте эталонное напряжение (например, 1.1 В от внутреннего источника МК) и скорректируйте коэффициент в коде. Избегайте подключения делителя напрямую к пинам с низким входным сопротивлением (например, GPIO0 на ESP8266).

Для батарей >5 В используйте два делителя: первый снижает напряжение до 3.3 В, второй – до уровня АЦП (например, 1.1 В).
При питании МК от той же батареи учитывайте падение напряжения на стабилизаторе (например, AMS1117-3.3 теряет 1.1 В).
Подтягивающий резистор на 10 кОм между пином АЦП и VCC предотвратит ложные срабатывания при отключённой батарее.

Если МК питается от отдельного источника (например, USB), гальванически развяжите цепи батареи и питания МК с помощью оптопары PC817 или аналога. Это исключит влияние помех и защитит от обратных токов. Для динамического мониторинга добавляйте конденсатор 0.1 мкФ между средней точкой делителя и землёй – он сгладит высокочастотные шумы. Проверяйте схему на макете с реальной батареей: измерьте напряжение на делителе мультиметром и сравните с показаниями АЦП.

Программирование контроллера для отображения уровня заряда

Для реализации индикатора на микроконтроллере (например, ATmega328P или STM32) потребуется аналогово-цифровой преобразователь (АЦП) с разрешением не менее 10 бит. Настройте АЦП на опрос напряжения батареи через делитель напряжения, где резисторы подбираются так, чтобы максимальное входное напряжение (например, 5 В) соответствовало верхнему пределу АЦП (обычно V_ref = 1.1 В или 3.3 В). Формула делителя: R₂ = R₁ × (V_{bat_max} / V_ref – 1). Для литий-ионной батареи (4.2 В) при V_ref = 1.1 В и R₁ = 10 кОм, R₂ ≈ 28 кОм.

В коде инициализируйте АЦП с предделителем тактовой частоты (например, 128 для ATmega328P), чтобы избежать шумов. Используйте усреднение 8–16 выборок для стабилизации показаний. Пример на C для AVR:

ADMUX = (1 << REFS0) | (0 << MUX0); // Внутренний V_ref, канал ADC0
ADCSRA = (1 << ADEN) | (1 << ADPS2) | (1 << ADPS1) | (1 << ADPS0); // Включение АЦП, предделитель 128
ADCSRA |= (1 << ADSC); // Запуск преобразования
while (ADCSRA & (1 << ADSC)); // Ожидание завершения
uint16_t adc_value = ADC; // Чтение результата

Переведите значение АЦП в напряжение батареи: V_bat = (adc_value × V_ref) / 1023. Для литий-ионной батареи разделите диапазон на сегменты: 3.0–3.5 В (0–25%), 3.5–3.8 В (25–50%), 3.8–4.0 В (50–75%), 4.0–4.2 В (75–100%). Используйте гистерезис ±0.1 В для предотвращения мерцания индикатора при колебаниях напряжения.

Для отображения уровня заряда на светодиодах или дисплее примените пороговые значения. Пример логики для 4 светодиодов:

Если V_bat > 4.0 В – зажечь все 4 светодиода.
Если 3.8 В < V_bat ≤ 4.0 В – 3 светодиода.
Если 3.5 В < V_bat ≤ 3.8 В – 2 светодиода.
Если 3.0 В < V_bat ≤ 3.5 В – 1 светодиод.
Если V_bat ≤ 3.0 В – мигание светодиода с частотой 2 Гц.

Для повышения точности добавьте температурную компенсацию. Напряжение батареи зависит от температуры: при 0°C оно может быть на 5–10% ниже, чем при 25°C. Используйте термистор или встроенный датчик температуры микроконтроллера (например, STM32) для корректировки порогов. Формула коррекции: V_{bat_corrected} = V_bat × (1 + 0.0039 × (T – 25)), где T – температура в °C.

Оптимизируйте энергопотребление, переведя контроллер в спящий режим между измерениями. Для ATmega328P используйте режим SLEEP_MODE_PWR_DOWN и пробуждение по таймеру каждые 5–10 секунд. Пример настройки таймера:

TCCR2A = 0;
TCCR2B = (1 << CS22) | (1 << CS21) | (1 << CS20); // Предделитель 1024
OCR2A = 156; // Прерывание каждые ~10 мс при 16 МГц
TIMSK2 = (1 << OCIE2A); // Разрешение прерывания

Для калибровки подключите батарею к лабораторному источнику питания и запишите показания АЦП при известных напряжениях (например, 3.0 В, 3.5 В, 4.0 В, 4.2 В). Постройте линейную аппроксимацию или используйте таблицу соответствий для устранения нелинейностей делителя или АЦП. Сохраните калибровочные коэффициенты в EEPROM микроконтроллера, чтобы избежать повторной настройки при смене батареи.

Монтаж светодиодов и резисторов в цепь индикации

Для сборки индикатора выберите светодиоды с прямым напряжением 2–3,3 В и током 5–20 мА. Красные светодиоды работают при 1,8–2,2 В, зеленые – 2,0–3,3 В, синие – 3,0–3,6 В. Рассчитайте номинал резистора по формуле: R = (Uпит – Uled) / Iled, где Uпит – напряжение питания (например, 5 В), Uled – прямое напряжение светодиода, Iled – рабочий ток. Для 5 В и красного светодиода (2 В, 15 мА) резистор составит (5–2)/0,015 ≈ 200 Ом. Используйте ближайший стандартный номинал: 220 Ом.

При последовательном соединении светодиодов суммируйте их прямое напряжение. Для трех красных светодиодов (2 В × 3 = 6 В) при питании 9 В резистор не нужен, но при 12 В потребуется (12–6)/0,015 ≈ 400 Ом. Параллельное подключение требует отдельных резисторов для каждого светодиода, иначе разброс параметров приведет к неравномерному свечению. Избегайте параллельного соединения без резисторов – это вызовет перегрев и выход из строя.

Резисторы монтируйте как можно ближе к аноду светодиода, чтобы минимизировать паразитные наводки. Для поверхностного монтажа (SMD) используйте резисторы типоразмера 0805 или 1206 с мощностью рассеивания 0,125–0,25 Вт. При пайке SMD-компонентов наносите флюс на контактные площадки, прижимайте резистор пинцетом и прогревайте паяльником с тонким жалом. Избегайте избытка припоя – это может замкнуть соседние дорожки.

Для проверки цепи подайте питание через лабораторный блок с ограничением тока. Светодиоды должны загораться равномерно, без мерцания. Если один из них не светится, проверьте полярность, целостность пайки и номинал резистора. При перегреве резистора (более 60 °C) увеличьте его мощность или уменьшите ток через светодиод. Для диагностики используйте мультиметр в режиме прозвонки диодов.

При монтаже на гибкой плате (например, для носимых устройств) используйте проводники сечением 0,1–0,2 мм² и гибкий припой. Светодиоды закрепляйте термоклеем или силиконовым герметиком, чтобы избежать обрывов при изгибе. Резисторы выбирайте с допуском 1–5% для стабильности яркости. Если индикатор работает от батареи, учитывайте падение напряжения: при 3,7 В литий-ионного аккумулятора и зеленом светодиоде (3 В) резистор не нужен, но при разряде до 3,2 В ток упадет на 30%.

Для многоуровневой индикации (например, 4 светодиода) используйте компараторы или микроконтроллер. При аналоговом решении подключите светодиоды через транзисторы (например, BC547) с резисторами в базе. Ток базы рассчитайте как Ic / hFE, где Ic – коллекторный ток (ток светодиода), hFE – коэффициент усиления транзистора (обычно 100–300). Для 15 мА и hFE=200 ток базы составит 0,075 мА, резистор в базе – (Uпит – 0,7)/0,000075 ≈ 57 кОм.

После сборки залейте плату лаком (например, Plastik 70) для защиты от влаги и окисления. При эксплуатации в условиях вибрации (например, в автомобиле) закрепите компоненты эпоксидной смолой. Избегайте монтажа светодиодов рядом с источниками тепла – это сокращает срок службы. Для долговременной работы ограничьте ток на 10–20% ниже максимального: при 20 мА используйте 15–18 мА.

Калибровка датчика напряжения для точных показаний

Точность индикатора заряда зависит от правильной калибровки датчика напряжения. Начните с подключения эталонного мультиметра параллельно входу датчика. Измерьте напряжение батареи при 100%, 50% и 0% заряда, фиксируя показания с шагом 0,1 В. Для литий-ионных аккумуляторов типичные значения: 4,2 В (полный заряд), 3,7 В (50%) и 3,0 В (разряд). Сравните эти данные с показаниями вашего датчика – расхождение не должно превышать ±0,05 В.

Используйте делитель напряжения на резисторах с точностью не ниже 1% (например, 10 кОм и 2,2 кОм для диапазона 0–5 В). Рассчитайте коэффициент деления по формуле: K = R2 / (R1 + R2). Для указанных номиналов K ≈ 0,1803. Если реальное напряжение на выходе делителя отличается от расчётного, скорректируйте номиналы резисторов или добавьте подстроечный резистор на 1–5 кОм в цепь.

Калибруйте АЦП микроконтроллера с помощью встроенных функций или внешнего источника опорного напряжения. Для Arduino используйте команду analogReference(INTERNAL) для переключения на внутренний ИОН 1,1 В. Измерьте опорное напряжение мультиметром и уточните его значение в коде: float vRef = 1.086; (типовое значение для ATmega328P). Пересчитайте показания АЦП в реальное напряжение по формуле: Vbat = (analogRead(A0) * vRef) / 1023.0 / K;.

Проводите калибровку при стабильной температуре (20–25°C) и отключённых нагрузках. Подключите к батарее источник тока с регулируемым напряжением (например, лабораторный блок питания) и пошагово изменяйте его от 2,5 В до 4,5 В с интервалом 0,2 В. Записывайте показания датчика и мультиметра в таблицу. Постройте график зависимости ошибки от напряжения – нелинейность более 2% указывает на необходимость замены компонентов или программной компенсации.

Для программной коррекции используйте полиномиальную аппроксимацию. Снимите 10–15 точек калибровки и примените метод наименьших квадратов для получения коэффициентов уравнения: Vreal = a * Vmeasured² + b * Vmeasured + c. Внедрите формулу в код микроконтроллера. Пример для линейной коррекции: Vcorrected = 1.02 * Vmeasured - 0.03;. Проверьте результат на промежуточных значениях – максимальная погрешность не должна превышать 0,03 В.

После калибровки протестируйте датчик в реальных условиях. Подключите его к батарее с известной ёмкостью и разряжайте через резистивную нагрузку (например, 10 Ом для тока 0,3–0,5 А). Сравните время разряда с расчётным по формуле: T = C * (Vmax - Vmin) / I. Если фактическое время отличается более чем на 5%, повторите калибровку с учётом внутреннего сопротивления батареи (добавьте поправку 0,05–0,1 В на каждые 0,1 Ом).
